ในฐานะซัพพลายเออร์ Omron PLC ที่เชื่อถือได้ ฉันมักถูกถามเกี่ยวกับกระบวนการเชื่อมต่อสเต็ปเปอร์มอเตอร์กับ Omron PLC เป็นหัวข้อสำคัญสำหรับผู้ชื่นชอบระบบอัตโนมัติทางอุตสาหกรรมและมืออาชีพที่มีเป้าหมายเพื่อให้สามารถควบคุมการเคลื่อนไหวของกลไกได้อย่างแม่นยำ ในบล็อกนี้ ฉันจะแนะนำคุณทีละขั้นตอนตลอดกระบวนการ โดยเน้นข้อควรพิจารณาที่สำคัญและแนวทางปฏิบัติที่ดีที่สุด
การทำความเข้าใจพื้นฐาน
ก่อนที่จะเจาะลึกกระบวนการเชื่อมต่อ จำเป็นอย่างยิ่งที่จะต้องเข้าใจองค์ประกอบพื้นฐานที่เกี่ยวข้อง สเต็ปเปอร์มอเตอร์เป็นอุปกรณ์ไฟฟ้าเครื่องกลที่แปลงพัลส์ไฟฟ้าเป็นการเคลื่อนไหวทางกลแบบแยกส่วน ในทางกลับกัน PLC ของ Omron เป็นตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ซึ่งออกแบบมาเพื่อทำให้กระบวนการทางอุตสาหกรรมเป็นอัตโนมัติ รวมถึงการควบคุมสเต็ปเปอร์มอเตอร์
การเลือก Omron PLC ที่เหมาะสม
Omron นำเสนอ PLC ที่หลากหลาย โดยแต่ละตัวมีคุณสมบัติและความสามารถที่แตกต่างกัน ทางเลือกของ PLC ขึ้นอยู่กับข้อกำหนดเฉพาะของการใช้งานของคุณ เช่น จำนวนจุดอินพุต/เอาต์พุต ความเร็วในการประมวลผล และโปรโตคอลการสื่อสาร

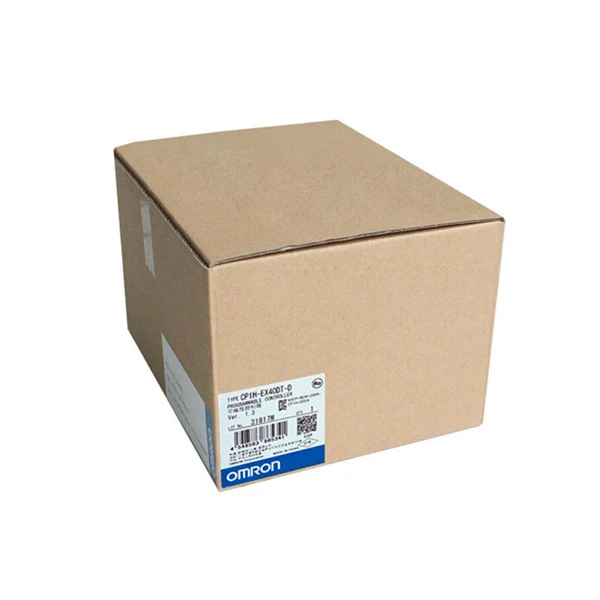

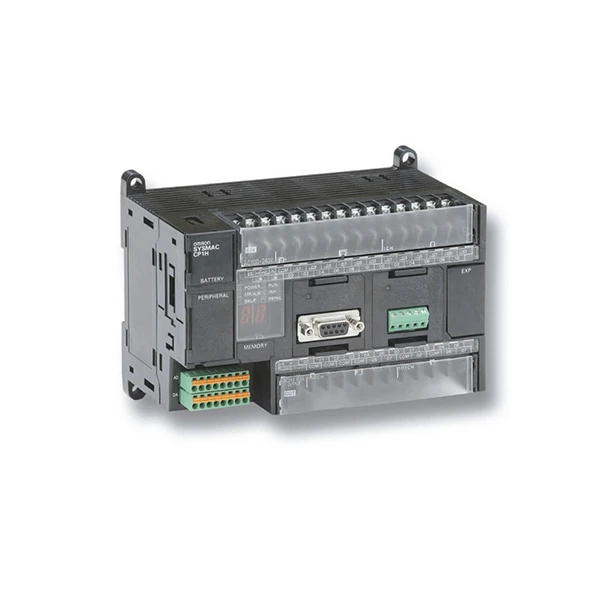

- Omron CP1H - EX40DT - D: นี่คือ PLC ขนาดกะทัดรัดที่เหมาะสำหรับการใช้งานขนาดเล็กถึงขนาดกลาง มีเอาต์พุตพัลส์ความเร็วสูง ซึ่งเหมาะสำหรับการควบคุมสเต็ปเปอร์มอเตอร์ คุณสามารถหารายละเอียดเพิ่มเติมเกี่ยวกับเรื่องนี้ได้ที่นี่.
- Omron CP1E - N60SDR - A: ด้วยจุดอินพุต/เอาท์พุตจำนวนมากขึ้นและพลังการประมวลผลที่ได้รับการปรับปรุง ทำให้สามารถจัดการกับงานอัตโนมัติที่ซับซ้อนมากขึ้นได้ ตรวจสอบข้อกำหนดของมันที่นี่.
- ออมรอน R88D - 1SN01H - ECT: นี่คือไดรเวอร์เซอร์โว แต่มีคุณสมบัติที่สามารถใช้ในแอปพลิเคชันควบคุมสเต็ปเปอร์มอเตอร์ได้ในบางกรณี เรียนรู้เพิ่มเติมที่นี่.
- Omron CP2E - N14DR - A: ตัวเลือกที่คุ้มค่าสำหรับงานระบบอัตโนมัติแบบง่ายๆ อาจเป็นทางเลือกที่ดีสำหรับการตั้งค่าการควบคุมสเต็ปเปอร์มอเตอร์ขั้นพื้นฐาน ค้นหาข้อมูลเพิ่มเติมที่นี่.
- ออมรอน CJ1W - PD025: นี่คือหน่วยกำหนดตำแหน่งที่สามารถใช้ร่วมกับ Omron PLC เพื่อให้สามารถควบคุมสเต็ปเปอร์มอเตอร์ที่มีความแม่นยำสูง อ่านเกี่ยวกับเรื่องนี้ที่นี่.
กระบวนการเชื่อมต่อทีละขั้นตอน
ขั้นตอนที่ 1: พาวเวอร์ซัพพลาย
ขั้นแรก ตรวจสอบให้แน่ใจว่าทั้ง Omron PLC และไดรเวอร์สเต็ปเปอร์มอเตอร์มีแหล่งจ่ายไฟที่เสถียร ข้อกำหนดด้านพลังงานสำหรับ PLC และไดรเวอร์อาจแตกต่างกัน ดังนั้น โปรดดูตารางข้อมูลที่เกี่ยวข้องสำหรับพิกัดแรงดันและกระแสที่ถูกต้อง เชื่อมต่อสายไฟเข้ากับขั้วต่อที่เหมาะสมบน PLC และไดรเวอร์ โดยต้องแน่ใจว่าได้ต่อขั้วที่ถูกต้อง
ขั้นตอนที่ 2: การเดินสายสัญญาณอินพุต/เอาท์พุต
ขั้นตอนต่อไปคือการต่อสายสัญญาณอินพุตและเอาต์พุตระหว่าง PLC และไดรเวอร์สเต็ปเปอร์มอเตอร์
- เอาท์พุทพัลส์: PLC สร้างสัญญาณพัลส์เพื่อควบคุมความเร็วและตำแหน่งของสเต็ปเปอร์มอเตอร์ เชื่อมต่อเทอร์มินัลเอาต์พุตพัลส์ของ PLC เข้ากับเทอร์มินัลอินพุตพัลส์ของไดรเวอร์สเต็ปเปอร์มอเตอร์
- สัญญาณทิศทาง: สัญญาณทิศทางกำหนดทิศทางการหมุนของสเต็ปเปอร์มอเตอร์ เชื่อมต่อขั้วเอาต์พุตทิศทางของ PLC เข้ากับขั้วอินพุตทิศทางของไดรเวอร์
- เปิดใช้งานสัญญาณ: สัญญาณเปิดใช้งานใช้เพื่อเปิดหรือปิดใช้งานสเต็ปเปอร์มอเตอร์ เชื่อมต่อเทอร์มินัลเอาท์พุตเปิดใช้งานของ PLC เข้ากับเทอร์มินัลอินพุตเปิดใช้งานของไดรเวอร์
ขั้นตอนที่ 3: การต่อสายดิน
การต่อลงดินอย่างเหมาะสมถือเป็นสิ่งสำคัญในการป้องกันสัญญาณรบกวนทางไฟฟ้าและรับประกันการทำงานที่เชื่อถือได้ของระบบ เชื่อมต่อขั้วต่อกราวด์ของ PLC ตัวขับสเต็ปเปอร์มอเตอร์ และสเต็ปเปอร์มอเตอร์เข้ากับจุดกราวด์ทั่วไป
ขั้นตอนที่ 4: การตั้งค่าการสื่อสาร
หากแอปพลิเคชันของคุณต้องการการสื่อสารระหว่าง PLC และอุปกรณ์อื่นๆ เช่น อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) หรือระบบควบคุมระดับที่สูงกว่า คุณต้องกำหนดการตั้งค่าการสื่อสารบน PLC PLC ของ Omron รองรับโปรโตคอลการสื่อสารที่หลากหลาย เช่น Ethernet, Modbus และ Profibus โปรดดูคู่มือผู้ใช้ของ PLC สำหรับขั้นตอนการกำหนดค่าเฉพาะ
การเขียนโปรแกรม Omron PLC สำหรับการควบคุมสเต็ปเปอร์มอเตอร์
เมื่อการเชื่อมต่อฮาร์ดแวร์เสร็จสมบูรณ์ คุณจะต้องตั้งโปรแกรม Omron PLC เพื่อควบคุมสเต็ปเปอร์มอเตอร์ ขั้นตอนต่อไปนี้จะสรุปขั้นตอนการเขียนโปรแกรมพื้นฐาน:
ขั้นตอนที่ 1: กำหนดตัวแปร
ในซอฟต์แวร์การเขียนโปรแกรม PLC ให้กำหนดตัวแปรที่จะใช้ควบคุมสเต็ปเปอร์มอเตอร์ เช่น ความถี่พัลส์ จำนวนพัลส์ และทิศทาง
ขั้นตอนที่ 2: เขียนลอจิกควบคุม
เขียนตรรกะที่สร้างสัญญาณพัลส์และควบคุมทิศทางและเปิดใช้งานสัญญาณ คุณสามารถใช้ลอจิกแลดเดอร์ ข้อความที่มีโครงสร้าง หรือภาษาการเขียนโปรแกรมอื่นๆ ที่ Omron PLC รองรับ
ขั้นตอนที่ 3: ทดสอบโปรแกรม
ดาวน์โหลดโปรแกรมไปยัง PLC และทดสอบการควบคุมสเต็ปเปอร์มอเตอร์ ติดตามการเคลื่อนไหวของมอเตอร์และปรับพารามิเตอร์ของโปรแกรมหากจำเป็น
เคล็ดลับการแก้ไขปัญหา
แม้ว่าจะมีการวางแผนและการติดตั้งอย่างรอบคอบ แต่ปัญหาก็อาจเกิดขึ้นระหว่างการทำงานของสเต็ปเปอร์มอเตอร์และ PLC ต่อไปนี้เป็นปัญหาทั่วไปและวิธีแก้ปัญหา:
- มอเตอร์ไม่เคลื่อนที่: ตรวจสอบแหล่งจ่ายไฟ การเชื่อมต่อสายไฟ และสัญญาณเปิดใช้งาน ตรวจสอบให้แน่ใจว่าสัญญาณพัลส์ถูกสร้างขึ้นอย่างถูกต้อง
- ตำแหน่งที่ไม่ถูกต้อง: อาจเกิดจากความถี่พัลส์ไม่ถูกต้องหรือปัญหาทางกลกับมอเตอร์หรือกลไกขับเคลื่อน ปรับความถี่พัลส์และตรวจสอบส่วนประกอบทางกล
- การรบกวนทางไฟฟ้า: ใช้สายเคเบิลที่มีฉนวนหุ้ม การต่อสายดินที่เหมาะสม และเทคนิคการแยกเพื่อลดการรบกวนทางไฟฟ้า
ข้อควรพิจารณาสำหรับการเชื่อมต่อที่ประสบความสำเร็จ
- ความเข้ากันได้ทางกล: ตรวจสอบให้แน่ใจว่าสเต็ปเปอร์มอเตอร์และไดรเวอร์เข้ากันได้ทางกลไกกับโหลดและกลไกขับเคลื่อน มอเตอร์ควรมีแรงบิดเพียงพอที่จะขับเคลื่อนโหลด และคนขับควรจะสามารถจ่ายกระแสไฟที่ต้องการได้
- ปัจจัยด้านสิ่งแวดล้อม: พิจารณาสภาพแวดล้อมที่ระบบจะทำงาน เช่น อุณหภูมิ ความชื้น และฝุ่น เลือกส่วนประกอบที่เหมาะสมกับสภาพแวดล้อมเพื่อให้มั่นใจในความน่าเชื่อถือในระยะยาว
- ความปลอดภัย: ใช้มาตรการด้านความปลอดภัย เช่น ปุ่มหยุดฉุกเฉินและการป้องกันกระแสไฟเกิน เพื่อปกป้องผู้ปฏิบัติงานและอุปกรณ์
บทสรุป
การเชื่อมต่อสเต็ปเปอร์มอเตอร์กับ Omron PLC นั้นเป็นงานที่ซับซ้อนแต่สามารถทำได้ ด้วยการทำตามขั้นตอนที่ระบุไว้ในบล็อกนี้ คุณสามารถรับประกันการเชื่อมต่อได้สำเร็จและสามารถควบคุมสเต็ปเปอร์มอเตอร์ได้อย่างแม่นยำ ในฐานะซัพพลายเออร์ของ Omron PLC ฉันมุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงและการสนับสนุนจากผู้เชี่ยวชาญ หากคุณสนใจที่จะซื้อ Omron PLC หรือต้องการความช่วยเหลือเพิ่มเติมเกี่ยวกับโครงการระบบอัตโนมัติของคุณ โปรดติดต่อฉันเพื่อรับคำปรึกษาโดยละเอียด มาทำงานร่วมกันเพื่อสร้างระบบอัตโนมัติทางอุตสาหกรรมที่มีประสิทธิภาพและเชื่อถือได้มากขึ้น
อ้างอิง
- ออมรอน คอร์ปอเรชั่น "คู่มือการใช้งาน PLC ของ Omron"
- บทความทางเทคนิคต่างๆ เกี่ยวกับระบบอัตโนมัติทางอุตสาหกรรมและการควบคุมสเต็ปเปอร์มอเตอร์
