เฮ้ ฉันเป็นซัพพลายเออร์ของ Siemens PLCs และวันนี้ฉันต้องการแบ่งปันเคล็ดลับเกี่ยวกับวิธีการใช้โมดูลอินพุต/เอาต์พุตดิจิตอล (I/O) ใน Siemens PLC มันจะมีประโยชน์มากถ้าคุณเข้าสู่ระบบอัตโนมัติและระบบควบคุมดังนั้นเรามาดำน้ำกันเถอะ!
การทำความเข้าใจโมดูล I/O ดิจิตอลใน Siemens Plc
สิ่งแรกคือโมดูล I/O ดิจิตอลคืออะไร? พวกเขาเป็นเหมือนสะพานสื่อสารระหว่าง PLC และโลกภายนอก โมดูลอินพุตดิจิตอลจะได้รับสัญญาณจากเซ็นเซอร์สวิตช์และอุปกรณ์อื่น ๆ โดยบอก PLC ว่าเกิดอะไรขึ้นในสภาพแวดล้อมของโลกจริง ในทางกลับกันโมดูลเอาต์พุตดิจิตอลจะส่งสัญญาณจาก PLC ไปยังแอคทูเอเตอร์เช่นรีเลย์โซลินอยด์และมอเตอร์เพื่อควบคุมการทำงานของพวกเขา
ซีเมนส์นำเสนอโมดูล I/O ดิจิตอลที่หลากหลายซึ่งเข้ากันได้กับ PLCs ที่แตกต่างกันเช่น SIMATIC S7 - 300 และ S7 - 400 โมดูลเหล่านี้มาในการกำหนดค่าที่หลากหลายโดยมีจำนวนอินพุตหรือเอาต์พุตที่แตกต่างกันการจัดอันดับแรงดันไฟฟ้าและเวลาตอบสนอง
การเลือกโมดูล I/O ดิจิตอลที่เหมาะสม
เมื่อคุณเลือกโมดูล I/O ดิจิตอลสำหรับ Siemens PLC ของคุณมีบางสิ่งที่คุณต้องพิจารณา
จำนวนคะแนน: หาจำนวนสัญญาณอินพุตและเอาต์พุตที่คุณต้องจัดการ หากคุณกำลังทำงานในโครงการขนาดเล็กโมดูลที่มีคะแนนน้อยกว่าอาจเพียงพอ แต่สำหรับระบบขนาดใหญ่คุณจะต้องมีโมดูลที่มีคะแนนมากขึ้น ตัวอย่างเช่นหากคุณควบคุมสายพานลำเลียงแบบง่ายด้วยเซ็นเซอร์สองสามตัวและมอเตอร์สองตัวโมดูลที่มี 8 หรือ 16 คะแนนสามารถทำงานได้ แต่ถ้าคุณจัดการกับสายการผลิตที่ซับซ้อนคุณอาจต้องใช้โมดูลที่มี 32 คะแนนขึ้นไป
คะแนนแรงดันไฟฟ้า: ตรวจสอบให้แน่ใจว่าคะแนนแรงดันไฟฟ้าของโมดูลตรงกับแรงดันไฟฟ้าของเซ็นเซอร์และแอคทูเอเตอร์ของคุณ โมดูล I/O ดิจิตอลส่วนใหญ่รองรับแรงดันไฟฟ้าทั่วไปเช่น 24V DC แต่ยังมีโมดูลสำหรับแรงดันไฟฟ้าอื่น ๆ การใช้แรงดันไฟฟ้าผิดอาจทำให้อุปกรณ์ของคุณเสียหายหรือทำให้เกิดความผิดปกติ
เวลาตอบสนอง: ในบางแอปพลิเคชันคุณต้องใช้ PLC เพื่อตอบสนองต่อสัญญาณอินพุตอย่างรวดเร็ว ตัวอย่างเช่นในระบบควบคุมการเคลื่อนไหวความเร็วสูงเวลาตอบสนองที่รวดเร็วเป็นสิ่งสำคัญ ดังนั้นตรวจสอบข้อกำหนดเวลาตอบสนองของโมดูลและเลือกหนึ่งที่ตรงตามความต้องการของคุณ
การติดตั้งโมดูล I/O ดิจิตอล
เมื่อคุณเลือกโมดูล I/O ดิจิตอลที่เหมาะสมก็ถึงเวลาที่จะติดตั้งแล้ว นี่คือขั้นตอน - โดย - ขั้นตอนคู่มือ:
- ปิดเครื่อง: ก่อนที่คุณจะเริ่มติดตั้งโมดูลตรวจสอบให้แน่ใจว่าได้ปิดการปิดเครื่องไปยัง PLC และอุปกรณ์ที่เชื่อมต่อทั้งหมด นี่เป็นมาตรการด้านความปลอดภัยเพื่อป้องกันการกระแทกด้วยไฟฟ้าและความเสียหายต่ออุปกรณ์
- ติดตั้งโมดูล: โมดูล I/O Digital Siemens ส่วนใหญ่สามารถติดตั้งได้อย่างง่ายดายบนราง DIN เพียงเลื่อนโมดูลไปยังรางและยึดให้เข้าที่โดยใช้กลไกการล็อค
- เชื่อมต่อสายไฟ: เชื่อมต่อสายอินพุตและเอาต์พุตเข้ากับเทอร์มินัลที่เหมาะสมบนโมดูล ตรวจสอบให้แน่ใจว่าได้ทำตามแผนภาพการเดินสายที่มีให้ในคู่มือของโมดูล ใช้มาตรวัดลวดที่เหมาะสมและตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นและปลอดภัย
- กำหนดค่าโมดูล: หลังจากการติดตั้งทางกายภาพเสร็จสิ้นคุณต้องกำหนดค่าโมดูลในซอฟต์แวร์การเขียนโปรแกรม PLC สิ่งนี้เกี่ยวข้องกับการตั้งค่าพารามิเตอร์เช่นที่อยู่โมดูลประเภทอินพุต/เอาต์พุตและการตั้งค่าการวินิจฉัย คุณสามารถใช้ซอฟต์แวร์เช่น Simatic Manager สำหรับ Simatic S7 - 300 Series หรือ TIA Portal สำหรับ Siemens Plcs รุ่นใหม่
การเขียนโปรแกรมโมดูล I/O ดิจิตอล
การเขียนโปรแกรมโมดูล I/O ดิจิตอลใน Siemens PLC ค่อนข้างตรงไปตรงมา คุณสามารถใช้ตรรกะบันไดไดอะแกรมบล็อกฟังก์ชั่นหรือภาษาการเขียนโปรแกรมข้อความที่มีโครงสร้างขึ้นอยู่กับความชอบและความซับซ้อนของแอปพลิเคชัน
การอ่านอินพุตในการอ่านสถานะของสัญญาณอินพุตคุณใช้คำแนะนำเช่น "LD" (โหลด) ใน Ladder Logic ตัวอย่างเช่นหากคุณมีเซ็นเซอร์ที่เชื่อมต่อกับจุดอินพุต I0.0 คุณสามารถใช้คำสั่ง "LD I0.0" เพื่อตรวจสอบว่าเซ็นเซอร์เปิดใช้งานหรือไม่ หากเซ็นเซอร์เปิดใช้งานคำสั่งจะประเมินเป็นจริงและคุณสามารถใช้ข้อมูลนี้เพื่อควบคุมส่วนอื่น ๆ ของโปรแกรมของคุณ
การควบคุมเอาต์พุต: ในการควบคุมสัญญาณเอาต์พุตคุณใช้คำแนะนำเช่น "ออก" ในตรรกะบันได ตัวอย่างเช่นหากคุณต้องการเปิดแอคชูเอเตอร์ที่เชื่อมต่อกับจุดเอาต์พุต Q0.0 คุณสามารถใช้คำสั่ง "OUT Q0.0" คุณยังสามารถใช้คำสั่งแบบมีเงื่อนไขเพื่อควบคุมผลลัพธ์ตามเงื่อนไขบางประการในโปรแกรมของคุณ
การแก้ไขปัญหาโมดูล I/O ดิจิตอล
แม้จะมีการติดตั้งและการเขียนโปรแกรมที่เหมาะสมคุณอาจพบปัญหาบางอย่างกับโมดูล I/O ดิจิตอลของคุณ นี่คือปัญหาที่พบบ่อยและวิธีการแก้ไข:
ไม่มีสัญญาณอินพุต: หากคุณไม่ได้รับสัญญาณอินพุตจากเซ็นเซอร์ก่อนอื่นให้ตรวจสอบการเดินสายเพื่อให้แน่ใจว่าเชื่อมต่ออย่างถูกต้อง จากนั้นตรวจสอบแหล่งจ่ายไฟไปยังเซ็นเซอร์และโมดูล นอกจากนี้คุณยังสามารถใช้มัลติมิเตอร์เพื่อวัดแรงดันไฟฟ้าที่ขั้วอินพุตเพื่อดูว่ามีสัญญาณอยู่หรือไม่
เอาต์พุตไม่ทำงาน: หากแอคทูเอเตอร์เอาท์พุทไม่ตอบสนองตรวจสอบสายไฟและแหล่งจ่ายไฟไปยังแอคทูเอเตอร์และโมดูล ตรวจสอบให้แน่ใจว่าจุดส่งออกถูกตั้งโปรแกรมอย่างถูกต้องใน PLC คุณยังสามารถใช้ฟังก์ชั่นการวินิจฉัยในซอฟต์แวร์ PLC เพื่อตรวจสอบสถานะของโมดูลเอาต์พุต
ตัวอย่างของ Siemens PLCs พร้อมโมดูล I/O ดิจิตอล
ลองมาดู Siemens PLCs ที่เฉพาะเจาะจงและวิธีการทำงานกับโมดูล I/O ดิจิตอล

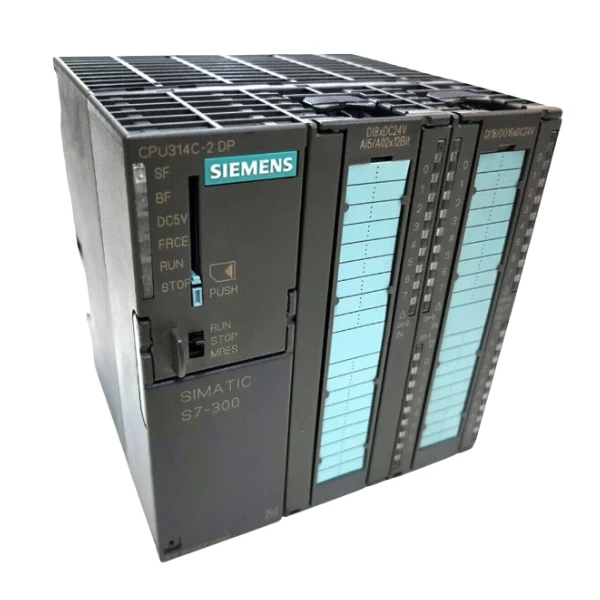

ที่SIMATIC S7 - 300 CPU 314C 6ES7314 - 6CH04 - 0AB0เป็นตัวเลือกยอดนิยมสำหรับโครงการอัตโนมัติขนาดกลาง สามารถขยายได้อย่างง่ายดายด้วยโมดูล I/O ดิจิตอลเพื่อจัดการสัญญาณอินพุตและเอาต์พุตที่หลากหลาย คุณสามารถเชื่อมต่อเซ็นเซอร์และแอคทูเอเตอร์ประเภทต่าง ๆ กับโมดูล I/O และใช้ CPU เพื่อประมวลผลข้อมูลและควบคุมระบบ
ที่SIMATIC S7 - 300 CPU 314เป็นอีกทางเลือกที่เชื่อถือได้ มันมีประสิทธิภาพและความยืดหยุ่นที่ดีและสามารถรวมเข้ากับโมดูล I/O ดิจิตอลเพื่อสร้างโซลูชันระบบอัตโนมัติที่กำหนดเอง
หากคุณกำลังทำงานในโครงการที่ต้องใช้การสื่อสารอีเธอร์เน็ตซีเมนส์ 6GK7443 - 1EX11 - 0XE0 โมดูลอีเธอร์เน็ตอุตสาหกรรมสามารถใช้ร่วมกับโมดูล Siemens PLC และ Digital I/O โมดูลนี้ช่วยให้คุณเชื่อมต่อ PLC ของคุณกับเครือข่ายอีเธอร์เน็ตอุตสาหกรรมทำให้สามารถตรวจสอบและควบคุมระยะไกลได้
บทสรุป
การใช้โมดูล I/O ดิจิตอลใน Siemens PLCs เป็นส่วนสำคัญของการสร้างระบบอัตโนมัติและระบบควบคุม โดยการทำความเข้าใจวิธีการเลือกติดตั้งโปรแกรมและแก้ไขปัญหาโมดูลเหล่านี้คุณสามารถสร้างระบบที่มีประสิทธิภาพและเชื่อถือได้ซึ่งตอบสนองความต้องการเฉพาะของคุณ
หากคุณสนใจที่จะซื้อโมดูล Siemens PLC หรือโมดูล Digital I/O หรือหากคุณมีคำถามใด ๆ เกี่ยวกับการใช้งานของพวกเขาอย่าลังเลที่จะเข้าถึง ฉันมาที่นี่เพื่อช่วยคุณค้นหาวิธีแก้ปัญหาที่ดีที่สุดสำหรับโครงการของคุณ ไม่ว่าคุณจะเป็นผู้เริ่มต้นหรือวิศวกรที่มีประสบการณ์ฉันสามารถให้ผลิตภัณฑ์และการสนับสนุนที่เหมาะสมแก่คุณ
การอ้างอิง
- Siemens Simatic S7 - 300 คู่มือระบบ
- Siemens Simatic S7 - 400 คู่มือระบบ
- คู่มือผู้ใช้ Simatic Manager
- คู่มือผู้ใช้ TIA Portal
