วิธีการใช้งานวิธีการเขียนโปรแกรมโดยใช้แผนภาพบล็อกฟังก์ชันสำหรับ PLC ของ Omron ทำอย่างไร?

เฮ้! ฉันเป็นซัพพลายเออร์ของ Omron PLC และวันนี้ฉันจะแชร์วิธีใช้วิธีการเขียนโปรแกรมแผนภาพบล็อกฟังก์ชันสำหรับ Omron PLC นี่เป็นทักษะที่มีประโยชน์อย่างยิ่งหากคุณสนใจในเรื่องระบบอัตโนมัติทางอุตสาหกรรมและต้องการใช้ประโยชน์สูงสุดจาก Omron PLC ของคุณ

ก่อนอื่น เรามาพูดถึงการเขียนโปรแกรม Function Block Diagram (FBD) กันก่อนดีกว่า FBD เป็นภาษาการเขียนโปรแกรมกราฟิกที่ใช้บล็อกเพื่อแสดงฟังก์ชันและการเชื่อมต่อระหว่างกัน ง่ายต่อการเข้าใจและแสดงภาพ ทำให้เป็นตัวเลือกยอดนิยมสำหรับโปรแกรมเมอร์ PLC จำนวนมาก

ทำความเข้าใจพื้นฐานของการเขียนโปรแกรม FBD

แนวคิดพื้นฐานเบื้องหลังการเขียนโปรแกรม FBD คือการแบ่งงานควบคุมที่ซับซ้อนออกเป็นฟังก์ชันที่เล็กลงและจัดการได้มากขึ้น แต่ละฟังก์ชันจะแสดงด้วยบล็อก และบล็อกเหล่านี้เชื่อมต่อเข้าด้วยกันเพื่อสร้างระบบควบคุมที่สมบูรณ์

ตัวอย่างเช่น สมมติว่าคุณกำลังควบคุมระบบสายพานลำเลียง คุณอาจมีบล็อกสำหรับสตาร์ทและหยุดสายพาน อีกบล็อกหนึ่งสำหรับควบคุมความเร็ว และบล็อกที่สามสำหรับตรวจจับว่ามีวัตถุอยู่บนสายพานหรือไม่ บล็อกเหล่านี้จะเชื่อมต่อในลักษณะที่เหมาะสมสำหรับการทำงานของระบบ

เริ่มต้นใช้งาน Omron PLC และการเขียนโปรแกรม FBD

หากต้องการเริ่มใช้การเขียนโปรแกรม FBD กับ Omron PLC คุณจะต้องมีสิ่งต่อไปนี้:

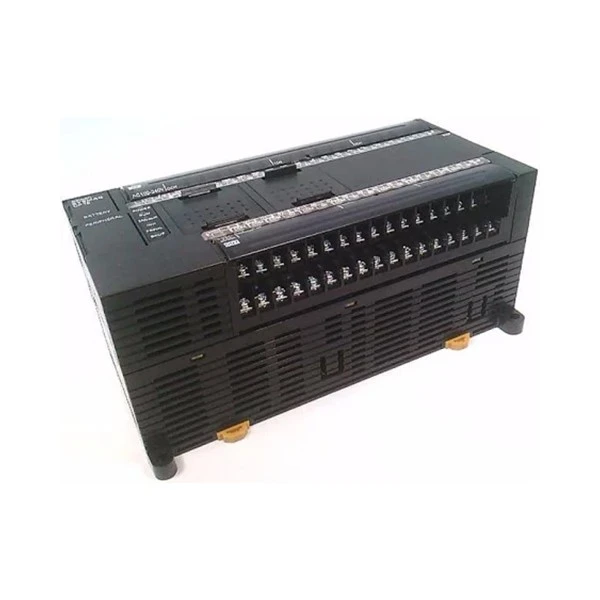

1. บมจ. ออมรอน: มีให้เลือกหลายรุ่น เช่นออมรอน CP1H-EX40DT-Dและออมรอน CP1E-N60SDR-A. PLC เหล่านี้เป็น PLC ระดับเริ่มต้นที่ยอดเยี่ยมที่ใช้งานง่าย
2. ซอฟต์แวร์การเขียนโปรแกรม: Omron นำเสนอซอฟต์แวร์เช่น CX - โปรแกรมเมอร์ ซึ่งช่วยให้คุณสร้าง แก้ไข และดาวน์โหลดโปรแกรมไปยัง PLC ของคุณได้
3. ความรู้เกี่ยวกับสัญลักษณ์ FBD: คุณต้องรู้ว่าแต่ละบล็อกหมายถึงอะไร ตัวอย่างเช่น บล็อกเกท AND แบบธรรมดามีอินพุตและเอาต์พุตตั้งแต่สองตัวขึ้นไป ผลลัพธ์จะเป็นจริงก็ต่อเมื่ออินพุตทั้งหมดเป็นจริงเท่านั้น

การสร้างโปรแกรม FBD แรกของคุณ

มาดูการสร้างโปรแกรม FBD อย่างง่ายสำหรับ Omron PLC กัน

ขั้นตอนที่ 1: เปิดซอฟต์แวร์การเขียนโปรแกรม

เปิดตัว CX - ซอฟต์แวร์โปรแกรมเมอร์ สร้างโครงการใหม่และเลือกรุ่น PLC ที่เหมาะสมที่คุณใช้

ขั้นตอนที่ 2: กำหนดอินพุตและเอาต์พุต

ในโปรเจ็กต์ของคุณ คุณจะต้องกำหนดอินพุตและเอาต์พุต ตัวอย่างเช่น หากคุณกำลังควบคุมมอเตอร์ อินพุตอาจเป็นปุ่มสตาร์ท และเอาต์พุตอาจเป็นสัญญาณควบคุมมอเตอร์

ขั้นตอนที่ 3: เพิ่มบล็อกฟังก์ชัน

เริ่มเพิ่มบล็อกฟังก์ชันให้กับโปรแกรมของคุณ สำหรับการควบคุมมอเตอร์ขั้นพื้นฐาน คุณอาจเริ่มต้นด้วยบล็อกหน้าสัมผัส (แทนปุ่มสตาร์ท) และบล็อกคอยล์เอาท์พุต (แทนมอเตอร์)

ขั้นตอนที่ 4: เชื่อมต่อบล็อก

ใช้เครื่องมือเชื่อมต่อของซอฟต์แวร์เพื่อเชื่อมต่อบล็อกเข้าด้วยกัน ตัวอย่างเช่น เชื่อมต่อเอาต์พุตของบล็อกหน้าสัมผัสเข้ากับอินพุตของบล็อกคอยล์เอาต์พุต

ขั้นตอนที่ 5: ทดสอบโปรแกรม

เมื่อคุณสร้างโปรแกรมแล้ว คุณสามารถทดสอบได้โดยใช้ฟีเจอร์การจำลองใน CX - โปรแกรมเมอร์ ซึ่งช่วยให้คุณเห็นว่าโปรแกรมทำงานอย่างไรโดยไม่ต้องเชื่อมต่อกับ PLC จริง

เทคนิคการเขียนโปรแกรม FBD ขั้นสูง

เมื่อคุณคุ้นเคยกับการเขียนโปรแกรม FBD มากขึ้น คุณก็สามารถเริ่มใช้เทคนิคขั้นสูงเพิ่มเติมได้

การใช้ตัวจับเวลาและตัวนับ

ตัวจับเวลาและตัวนับมีประโยชน์มากในการเขียนโปรแกรม PLC ตัวอย่างเช่น คุณสามารถใช้ตัวจับเวลาเพื่อควบคุมระยะเวลาที่มอเตอร์ทำงาน หรือตัวนับเพื่อติดตามจำนวนวัตถุที่ผ่านบนสายพานลำเลียง

กิจวัตรย่อย

คุณสามารถสร้างรูทีนย่อยในการเขียนโปรแกรม FBD ได้ รูทีนย่อยคือชุดคำสั่งที่สามารถเรียกได้จากส่วนต่างๆ ของโปรแกรมหลักของคุณ ทำให้โปรแกรมของคุณเป็นแบบโมดูลาร์มากขึ้นและบำรุงรักษาได้ง่ายขึ้น

การแก้ไขปัญหาโปรแกรม FBD

แม้แต่โปรแกรมเมอร์ที่เก่งที่สุดก็ยังประสบปัญหาในบางครั้ง ต่อไปนี้เป็นปัญหาทั่วไปบางประการและวิธีแก้ไข:

ข้อผิดพลาดทางลอจิก

หากโปรแกรมของคุณไม่ทำงานตามที่คาดไว้ อาจเกิดจากข้อผิดพลาดทางตรรกะ ตรวจสอบบล็อคฟังก์ชันและการเชื่อมต่อเพื่อให้แน่ใจว่าถูกต้อง

ข้อผิดพลาดในการสื่อสาร

หากคุณประสบปัญหาในการดาวน์โหลดโปรแกรมของคุณไปยัง PLC อาจเป็นข้อผิดพลาดในการสื่อสาร ตรวจสอบให้แน่ใจว่า PLC ของคุณเชื่อมต่อกับคอมพิวเตอร์ของคุณอย่างถูกต้อง และการตั้งค่าการสื่อสารถูกต้อง

ความสำคัญของ Omron PLC ในระบบอัตโนมัติทางอุตสาหกรรม

PLC ของ Omron ถูกนำมาใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรมเนื่องจากมีความน่าเชื่อถือและความยืดหยุ่น สามารถใช้งานได้หลากหลาย ตั้งแต่งานควบคุมง่ายๆ ไปจนถึงกระบวนการผลิตที่ซับซ้อน

ตัวอย่างเช่น ในโรงงานแปรรูปอาหาร สามารถใช้ PLC ของ Omron เพื่อควบคุมอุณหภูมิ ความเร็ว และระยะเวลาของขั้นตอนการประมวลผลต่างๆ ในสายการบรรจุภัณฑ์ สามารถใช้เพื่อควบคุมการเคลื่อนย้ายผลิตภัณฑ์และการทำงานของเครื่องบรรจุภัณฑ์

การเลือก Omron PLC ที่เหมาะสมสำหรับการใช้งานของคุณ

เมื่อเลือก Omron PLC คุณต้องพิจารณาปัจจัยหลายประการ:

1. ข้อกำหนด I/O: คุณต้องการอินพุตและเอาต์พุตจำนวนเท่าใด ตรวจสอบให้แน่ใจว่า PLC ที่คุณเลือกมีจุด I/O เพียงพอสำหรับแอปพลิเคชันของคุณ
2. พลังการประมวลผล: หากคุณมีงานควบคุมที่ซับซ้อน คุณจะต้องมี PLC ที่มีพลังการประมวลผลมากกว่า
3. งบประมาณ: Omron นำเสนอ PLC หลากหลายรุ่นในราคาที่แตกต่างกัน เลือกอันที่เหมาะกับงบประมาณของคุณโดยไม่กระทบต่อประสิทธิภาพ

บทสรุป

การใช้วิธีการเขียนโปรแกรมแผนภาพบล็อกฟังก์ชันสำหรับ Omron PLC เป็นวิธีที่ดีในการสร้างระบบควบคุมที่มีประสิทธิภาพและเชื่อถือได้ ไม่ว่าคุณจะเป็นมือใหม่หรือเป็นโปรแกรมเมอร์ที่มีประสบการณ์ มีสิ่งใหม่ๆ ให้เรียนรู้อยู่เสมอ

หากคุณสนใจที่จะซื้อ PLC ของ Omron สำหรับโปรเจ็กต์ของคุณ หรือหากคุณมีคำถามใดๆ เกี่ยวกับการเขียนโปรแกรม FBD โปรดติดต่อเราได้ตลอดเวลา เราพร้อมให้ความช่วยเหลือคุณให้เกิดประโยชน์สูงสุดจากความต้องการด้านระบบอัตโนมัติ

อ้างอิง

• Omron CX - คู่มือการใช้งานโปรแกรมเมอร์
• เอกสารทางเทคนิคของ Omron PLC
