จะใช้โปรโตคอล Profibus กับ Siemens PLC ได้อย่างไร

เฮ้! ในฐานะซัพพลายเออร์ของ Siemens PLC ฉันมักถูกถามถึงวิธีใช้โปรโตคอล Profibus กับ Siemens PLC Profibus เป็นโปรโตคอล fieldbus ที่มีประโยชน์อย่างยิ่งและใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม ให้การถ่ายโอนข้อมูลที่รวดเร็ว ความน่าเชื่อถือสูง และความยืดหยุ่นสูง เรามาเจาะลึกถึงวิธีที่คุณสามารถทำงานร่วมกับ Siemens PLC กันดีกว่า

การทำความเข้าใจพื้นฐาน

ก่อนอื่น เราจำเป็นต้องมีความเข้าใจที่ชัดเจนว่า Profibus คืออะไร และ PLC ของ Siemens คืออะไร Profibus ย่อมาจาก Process Field Bus ส่วนใหญ่จะใช้สำหรับการสื่อสารระหว่างอุปกรณ์ต่างๆ ในสภาพแวดล้อมทางอุตสาหกรรม เช่น เซ็นเซอร์ แอคทูเอเตอร์ และตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ (PLC)

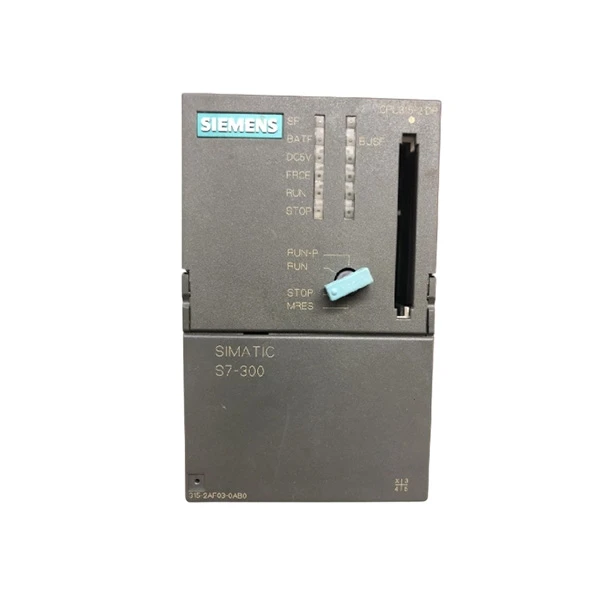

Siemens นำเสนอ PLC ที่หลากหลาย โดยแต่ละตัวมีคุณสมบัติและความสามารถของตัวเอง ตัวอย่างเช่นS7 - 1200 ซีพียู 1214C DC/DC/DCเป็นตัวเลือกยอดนิยมสำหรับงานระบบอัตโนมัติขนาดเล็กถึงขนาดกลาง มีขนาดกะทัดรัด ทรงพลัง และตั้งโปรแกรมได้ง่าย แล้วนั่น.ซีเมนส์ 6ES7315 - 2AF03 - 0AB0ซึ่งเป็นส่วนหนึ่งของซีรีส์ S7 - 300 และเป็นที่รู้จักในด้านการจัดการงานควบคุมที่ซับซ้อนมากขึ้น และSIMATIC S7 - 200 สมาร์ท CPU CR40 AC/DC/เหมาะสำหรับโครงการระบบอัตโนมัติแบบง่ายๆ ที่ให้ประสิทธิภาพที่ดีในราคาที่เอื้อมถึง

การตั้งค่าฮาร์ดแวร์

ขั้นตอนแรกในการใช้ Profibus กับ Siemens PLC คือการจัดเตรียมฮาร์ดแวร์ให้ถูกต้อง คุณจะต้องมีโมดูลอินเทอร์เฟซ Profibus สำหรับ Siemens PLC ของคุณ PLC รุ่นต่างๆ อาจต้องใช้โมดูลอินเทอร์เฟซที่แตกต่างกัน ตรวจสอบให้แน่ใจว่าได้เลือกอันที่เข้ากันได้กับ PLC เฉพาะของคุณ

เมื่อคุณมีโมดูลอินเทอร์เฟซที่ถูกต้องแล้ว ให้เชื่อมต่อกับ PLC ของคุณ ซึ่งมักจะเกี่ยวข้องกับการใช้สายเคเบิลและขั้วต่อที่เหมาะสม คุณจะต้องเชื่อมต่ออุปกรณ์อื่นๆ บนเครือข่าย Profibus ของคุณ ซึ่งอาจรวมถึงอุปกรณ์รอง เช่น เซ็นเซอร์และแอคชูเอเตอร์ เชื่อมต่อเข้ากับสายเคเบิล Profibus ในโทโพโลยีแบบเดซี่เชนหรือแบบดาว

เมื่อเชื่อมต่ออุปกรณ์ ให้ใส่ใจกับตัวต้านทานปลายสายอย่างใกล้ชิด เครือข่าย Profibus จำเป็นต้องมีการยกเลิกที่เหมาะสมเพื่อให้มั่นใจถึงการสื่อสารที่เชื่อถือได้ โดยปกติแล้ว อุปกรณ์ที่อยู่ปลายสุดของเครือข่ายควรเปิดตัวต้านทานการสิ้นสุด ในขณะที่อุปกรณ์ที่อยู่ตรงกลางควรปิดไว้

การกำหนดค่าซอฟต์แวร์

หลังจากตั้งค่าฮาร์ดแวร์แล้ว ก็ถึงเวลาไปยังการกำหนดค่าซอฟต์แวร์ Siemens จัดหาเครื่องมือซอฟต์แวร์ เช่น TIA Portal (Totally Integrated Automation Portal) สำหรับการเขียนโปรแกรมและกำหนดค่า PLC

เปิดพอร์ทัล TIA และสร้างโปรเจ็กต์ใหม่ เพิ่ม PLC และโมดูลอินเทอร์เฟซ Profibus ให้กับโปรเจ็กต์ คุณจะต้องกำหนดพารามิเตอร์เครือข่าย Profibus เช่น อัตรารับส่งข้อมูล ที่อยู่เครือข่าย และโหมดการส่งข้อมูล

จากนั้น เพิ่มอุปกรณ์สเลฟเข้ากับเครือข่าย Profibus ในซอฟต์แวร์ คุณจะต้องทราบไฟล์ GSD (คำอธิบายสถานีทั่วไป) สำหรับอุปกรณ์เหล่านี้ ไฟล์ GSD มีข้อมูลเกี่ยวกับความสามารถของอุปกรณ์ ที่อยู่อินพุต/เอาต์พุต และพารามิเตอร์การสื่อสาร นำเข้าไฟล์ GSD ลงในพอร์ทัล TIA จากนั้นคุณสามารถเพิ่มอุปกรณ์ทาสลงในเครือข่ายได้

เมื่อเพิ่มอุปกรณ์ทั้งหมดแล้ว คุณจะต้องกำหนดที่อยู่ให้กับอุปกรณ์เหล่านั้น อุปกรณ์แต่ละเครื่องบนเครือข่าย Profibus จะต้องมีที่อยู่ที่ไม่ซ้ำกัน คุณสามารถทำได้ในการตั้งค่าการกำหนดค่าอุปกรณ์ใน TIA Portal

การแลกเปลี่ยนข้อมูล

ขณะนี้ฮาร์ดแวร์และซอฟต์แวร์ได้รับการตั้งค่าแล้ว ก็ถึงเวลาที่จะเริ่มการแลกเปลี่ยนข้อมูลระหว่าง PLC และอุปกรณ์สลาฟ ในพอร์ทัล TIA คุณสามารถสร้างบล็อกข้อมูลเพื่อเก็บข้อมูลที่คุณต้องการส่งและรับได้

หากต้องการส่งข้อมูลจาก PLC ไปยังอุปกรณ์สเลฟ คุณจะต้องเขียนข้อมูลไปยังตำแหน่งหน่วยความจำที่เหมาะสมในบล็อกข้อมูลที่สอดคล้องกับที่อยู่เอาท์พุตของอุปกรณ์สเลฟ เมื่อ PLC รันโปรแกรม มันจะส่งข้อมูลนี้ผ่านเครือข่าย Profibus ไปยังอุปกรณ์สลาฟ

ในทางกลับกัน หากต้องการรับข้อมูลจากอุปกรณ์สลาฟ คุณจะต้องอ่านข้อมูลจากตำแหน่งหน่วยความจำในบล็อกข้อมูลที่สอดคล้องกับที่อยู่อินพุตของอุปกรณ์สลาฟ PLC จะอัปเดตตำแหน่งหน่วยความจำเหล่านี้อย่างต่อเนื่องด้วยข้อมูลที่ได้รับจากอุปกรณ์สลาฟ

การแก้ไขปัญหา

แม้ว่าจะมีการตั้งค่าที่ดีที่สุด คุณอาจประสบปัญหาบางอย่างเมื่อใช้ Profibus กับ Siemens PLC ต่อไปนี้เป็นปัญหาทั่วไปบางประการและวิธีแก้ไข:

ข้อผิดพลาดในการสื่อสาร: หากคุณได้รับข้อผิดพลาดในการสื่อสาร ให้ตรวจสอบการเชื่อมต่อฮาร์ดแวร์ก่อน ตรวจสอบให้แน่ใจว่าเสียบสายเคเบิลทั้งหมดอย่างถูกต้อง และไม่มีการเชื่อมต่อที่หลวม นอกจากนี้ ให้ตรวจสอบตัวต้านทานปลายสายด้วย หากการยกเลิกไม่ถูกต้องอาจทำให้เกิดปัญหาในการสื่อสารได้

ที่อยู่ขัดแย้งกัน: หากอุปกรณ์สองเครื่องบนเครือข่าย Profibus มีที่อยู่เดียวกัน จะทำให้เกิดปัญหาการสื่อสาร ตรวจสอบอีกครั้ง - ที่อยู่ที่กำหนดให้กับอุปกรณ์ทั้งหมดในการกำหนดค่าซอฟต์แวร์ และตรวจสอบให้แน่ใจว่าไม่ซ้ำกัน

ความเร็วเครือข่าย: บางครั้ง อัตรารับส่งข้อมูลที่คุณตั้งไว้อาจสูงเกินไปสำหรับอุปกรณ์บนเครือข่าย ลองลดอัตรารับส่งข้อมูลและดูว่าการสื่อสารดีขึ้นหรือไม่

แอปพลิเคชันจริง - โลกแห่ง

การใช้ Profibus กับ Siemens PLC มีแอปพลิเคชันในโลกแห่งความเป็นจริงมากมาย ตัวอย่างเช่น ในโรงงานผลิต คุณสามารถใช้มันเพื่อควบคุมและตรวจสอบสายการผลิตได้ PLC สามารถสื่อสารกับเซ็นเซอร์เพื่อตรวจจับตำแหน่งของผลิตภัณฑ์บนสายพานลำเลียง และส่งคำสั่งไปยังแอคทูเอเตอร์เพื่อดำเนินการต่างๆ เช่น การหยิบและการวาง

ในโรงบำบัดน้ำเสีย สามารถใช้เครือข่าย Profibus เพื่อเชื่อมต่อ PLC กับเซ็นเซอร์ต่างๆ ที่ใช้วัดพารามิเตอร์ต่างๆ เช่น pH อุณหภูมิ และอัตราการไหล จากนั้น PLC จะสามารถควบคุมปั๊มและวาล์วตามข้อมูลที่ได้รับจากเซ็นเซอร์เพื่อให้แน่ใจว่ามีการบำบัดน้ำเสียอย่างเหมาะสม

บทสรุป

การใช้โปรโตคอล Profibus กับ Siemens PLC สามารถสร้างประโยชน์มากมายให้กับโครงการระบบอัตโนมัติทางอุตสาหกรรมของคุณ ด้วยการตั้งค่าฮาร์ดแวร์ที่เหมาะสม การกำหนดค่าซอฟต์แวร์ และความรู้ในการแก้ไขปัญหาเล็กน้อย คุณจะสามารถสร้างเครือข่ายการสื่อสารที่เชื่อถือได้และมีประสิทธิภาพ

หากคุณสนใจที่จะซื้อ Siemens PLC และส่วนประกอบ Profibus ที่เกี่ยวข้องสำหรับโครงการของคุณ อย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยเหลือคุณในทุกความต้องการด้านระบบอัตโนมัติ ตั้งแต่การเลือกผลิตภัณฑ์ที่เหมาะสมไปจนถึงการให้การสนับสนุนทางเทคนิค ไม่ว่าคุณจะทำงานในโครงการขนาดเล็กหรืองานอุตสาหกรรมขนาดใหญ่ เรามีโซลูชันสำหรับคุณ
