ซีเมนส์ 6AV2124-0QC02-0AX1

ยี่ห้อ:ซีเมนส์
แบบอย่าง:6AV2124-0QC02-0AX1

สถานการณ์สินค้าคงคลัง:สินค้ามีอยู่ในสต็อก

คุณสมบัติของผลิตภัณฑ์

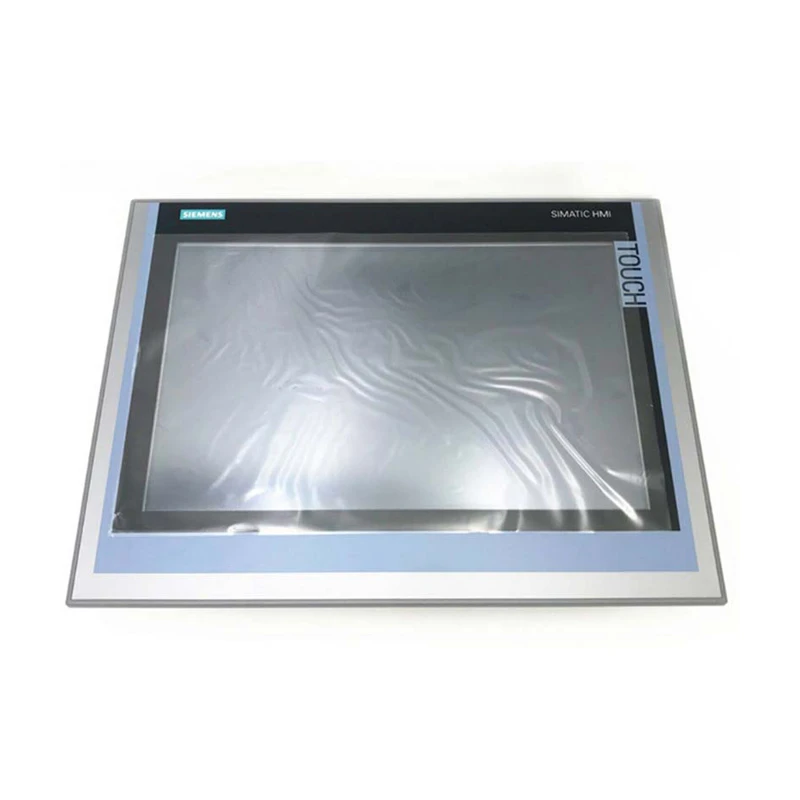

ซีเมนส์ 6AV2124-0QC02-0AX1 ซึ่งเป็นที่รู้จักกันทั่วไปว่าเป็นความสะดวกสบาย HMI TP1500 Simatic เป็น HMI ที่มีประสิทธิภาพสูงที่สร้างขึ้นสำหรับระบบอัตโนมัติอุตสาหกรรม อุปกรณ์ที่ยากลำบากนี้มีจอแสดงผล TFT แบบไวด์สกรีนขนาด 15.4 นิ้วที่มี 16 ล้านสีและความละเอียด 1280x800 พิกเซลซึ่งให้ภาพที่ชัดเจนสำหรับผู้ประกอบการในการผลิตยาและพื้นที่อันตรายเช่นโรงงานเคมี อินเทอร์เฟซหน้าจอสัมผัสของมันช่วยให้สามารถควบคุมกระบวนการตรงไปตรงมาและการส่องสว่าง LED ให้ทัศนวิสัยที่ดีแม้ในโรงงานที่มีแสงสลัว

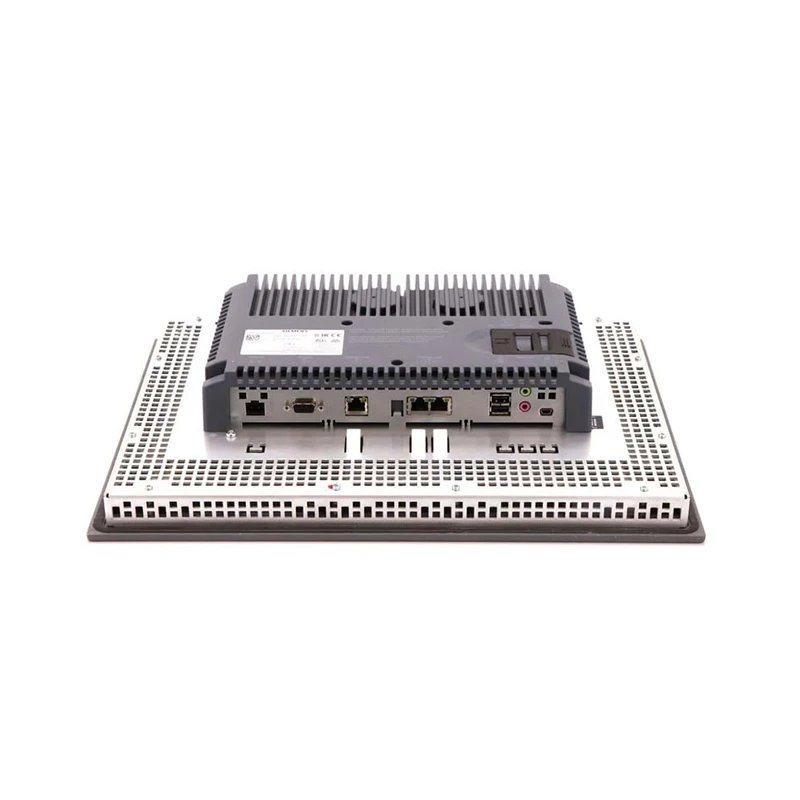

ความสะดวกสบายของ TP1500 พร้อมอินเทอร์เฟซ PROFINET และ MPI/PROFIBUS DP โต้ตอบอย่างราบรื่นกับ Siemens SIMATIC S7 PLCs และระบบอุตสาหกรรมอื่น ๆ ช่วยให้สามารถแลกเปลี่ยนข้อมูลแบบเรียลไทม์ได้ด้วยความเร็วสูงถึง 1.5 Mbps นอกจากนี้ยังมีพอร์ต USB 2.0 และช่องเสียบการ์ด SD สำหรับการสำรองข้อมูลข้อมูลที่สะดวกการอัปเดตเฟิร์มแวร์และการเชื่อมต่ออุปกรณ์ต่อพ่วงเช่นเครื่องสแกนบาร์โค้ด แผงควบคุมทำงานบนอุปทาน 24V DC และใช้เพียง 41W ทำให้ประหยัดพลังงานสำหรับการใช้งานระยะยาว

ความสะดวกสบายของ TP1500 ถูกสร้างขึ้นให้คงอยู่ด้วยแผงด้านหน้าที่ได้รับการจัดอันดับ IP65 ที่สามารถทนต่อฝุ่นสาดน้ำและสารทำความสะอาดสารเคมีและแผงด้านหลังที่ป้องกันด้วย IP20 สำหรับการใช้งานในร่ม มันทำงานได้ในอุณหภูมิที่พึ่งพาตั้งแต่ 0 องศาถึง 45 องศาและสามารถต้านทานการสั่นสะเทือนที่พบได้ทั่วไปในสภาพแวดล้อมการผลิต แกดเจ็ตยังทำตามมาตรฐานความปลอดภัยที่เข้มงวดเช่น CE, CULUS และ FM Clearances รวมถึง ATEX Zone 2 และ IECEX ที่ผ่านการรับรอง

ข้อกำหนด

ประเภทผลิตภัณฑ์	แผงสัมผัสหน้าจอกว้างขนาด 15 นิ้ว
ชุดผลิตภัณฑ์	Simatic HMI TP1500 ความสะดวกสบาย
ปณิธาน	1280 × 800 พิกเซล
แรงดันไฟฟ้าอินพุต	24V DC (ช่วงความผันผวนที่อนุญาต: 19.2-28.8V DC)
น้ำหนัก	ประมาณ 4.7 กิโลกรัม (รวมถึงตัวยึดติด)
อุณหภูมิการทำงาน	0 องศาถึง 50 องศา (การติดตั้งแนวตั้ง)
PLC ที่เข้ากันได้	S7-1200/1500, Simotion ฯลฯ
ขนาดแผง	415 มม. (W) × 310 มม. (h) × 75 มม. (D)

ข้อควรระวัง

Siemens 6AV2124-0QC02-0AX1 มีไว้สำหรับการใช้งานภายในซึ่งมีแผงด้านหน้าที่ได้รับการจัดอันดับ IP65 ที่ป้องกันไม่ให้เกิดฝุ่นและเครื่องบินไอพ่น อย่างไรก็ตามเนื่องจากแผงด้านหลังมีการรับรอง IP20 จึงต้องอยู่ในตู้ปิดผนึกเพื่อหลีกเลี่ยงการสัมผัสโดยตรงกับความชื้นหรือเศษซาก เพื่อรักษาความเย็นที่เหมาะสมให้ติดตั้งอุปกรณ์ในแนวตั้งหรือแนวนอนด้วยมุมเอียงไม่เกิน 35 องศา เพื่อหลีกเลี่ยงอันตรายทางไฟฟ้าให้ใช้แหล่งจ่ายไฟ 24V DC ที่มีการแยกไฟฟ้าอย่างปลอดภัย (มาตรฐาน SELV/PELV) และเชื่อมต่อกับระบบที่มีสายดิน เพื่อป้องกันความเสียหายที่เกี่ยวข้องกับการเคลื่อนไหวให้รักษาความปลอดภัยของสายเคเบิลโดยใช้การบรรเทาความเครียด

Siemens 6AV2124-0QC02-0AX1 ต้องใช้ WinCC Comfort V14 SP1 หรือสูงกว่าด้วย HSP ที่จะกำหนดค่า เพื่อหลีกเลี่ยงปัญหาความเข้ากันได้ตรวจสอบให้แน่ใจว่าพีซีของคุณใช้ Windows 7/10 และติดตั้งการอัปเดต HSP ล่าสุด พาเนลรองรับ Modbus RTU สำหรับอุปกรณ์บุคคลที่สามแม้ว่าการสื่อสารควรได้รับการทดสอบอย่างละเอียดก่อนการใช้งานในวงกว้าง เพื่อหลีกเลี่ยงการสูญเสียข้อมูลสำรองโครงการของคุณเป็นประจำด้วยซอฟต์แวร์ Prosave

ใช้งานแผงควบคุมที่อุณหภูมิตั้งแต่ 0 องศาถึง 50 องศา (หรือ 55 องศาพร้อมประสิทธิภาพที่ลดลง) และความชื้นสัมพัทธ์ 90% เพื่อหลีกเลี่ยงการควบแน่น หลีกเลี่ยงการวางไว้ใกล้กับแหล่งความร้อนหรือภูมิภาคที่มีการสั่นสะเทือนสูง พิจารณาการเปลี่ยนแปลงที่ได้รับการจัดอันดับกลางแจ้ง (เช่น 6AV2124-0QC13-0AX0) แผงควบคุมได้รับการรับรอง ATEX สำหรับสภาพแวดล้อมที่เป็นอันตรายโซน 2 (แก๊ส) และโซน 22 (ฝุ่น) แต่ป้องกันไม่ให้แผงด้านหลังออกจากสภาพแวดล้อมที่อาจระเบิดได้

คำถามที่พบบ่อย

ถาม: ซีเมนส์ 6AV2124-0QC02-0AX1 คืออะไร?

ตอบ: Siemens 6AV2124-0QC02-0AX1 เป็นแผงความสะดวกสบายขนาด 15.4 นิ้ว HMI TP1500 ที่ออกแบบมาสำหรับการใช้งานระบบอัตโนมัติอุตสาหกรรม มันมีหน้าจอสัมผัส TFT ความละเอียดสูง (1280 x 800 พิกเซล), การเชื่อมต่อ PROFINET และ PROFIBUS DP และหน่วยความจำการกำหนดค่า 24 MB อุปกรณ์ที่ทนทานนี้รองรับการป้องกันด้านหน้าที่ได้รับการจัดอันดับ IP65 และทำงานในอุณหภูมิตั้งแต่ 0 องศาถึง 50 องศา (สูงสุด 55 องศาพร้อมข้อ จำกัด ) ทำให้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

ถาม: ซีเมนส์ 6AV2124-0QC02-0AX1 เข้ากันได้กับ Siemens PLCs อื่น ๆ หรือไม่?

ตอบ: ใช่แผง HMI นี้เข้ากันได้อย่างสมบูรณ์กับ SIMATIC S7-1200, S7-1500 และ S7-300/400 PLCs ที่เก่ากว่าผ่าน Profinet หรือ Profibus DP นอกจากนี้ยังรองรับความสามารถในการเชื่อมต่อแบบหลายการเชื่อมต่อช่วยให้การสื่อสารพร้อมกันกับ PLC สูงสุด 8 PLC สำหรับความเข้ากันได้ของซอฟต์แวร์ให้ใช้ TIA Portal V14 SP1 หรือสูงกว่าเพื่อกำหนดค่าโครงการ ตรวจสอบให้แน่ใจว่ามีการติดตั้ง HSP (แพ็คเกจสนับสนุนฮาร์ดแวร์) สำหรับการรวมที่ไร้รอยต่อ

ถาม: ฉันสามารถลดระดับเฟิร์มแวร์ของซีเมนส์ 6AV2124-0QC02-0AX1 ได้หรือไม่?

ตอบ: ไม่แนะนำให้ลดระดับเฟิร์มแวร์เว้นแต่จำเป็นสำหรับความเข้ากันได้ เฟิร์มแวร์รุ่นสูง (เช่น V18) สามารถเรียกใช้โครงการที่สร้างขึ้นด้วยเวอร์ชันที่ต่ำกว่า (เช่น V14) หากต้องการการลดระดับการลดระดับให้ใช้ TIA Portal เพื่อกำหนดค่า HMI ใหม่ด้วยเวอร์ชันเฟิร์มแวร์เป้าหมายและดาวน์โหลดโครงการ ตรวจสอบให้แน่ใจว่ามีการติดตั้งไฟล์ HSP สำหรับเฟิร์มแวร์เก่า
