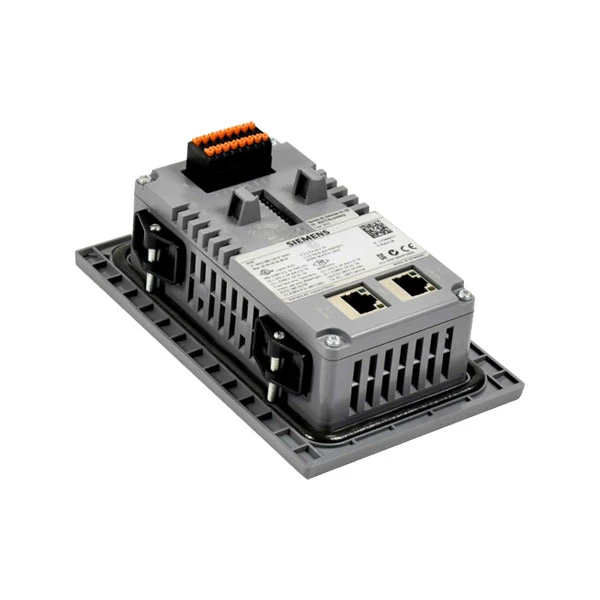

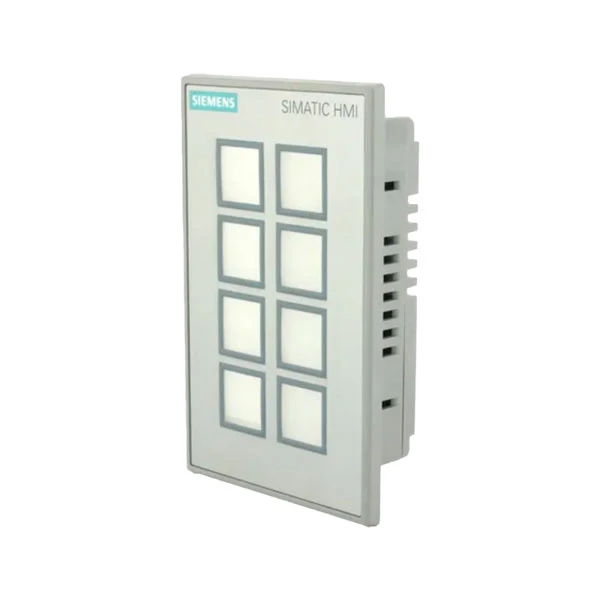

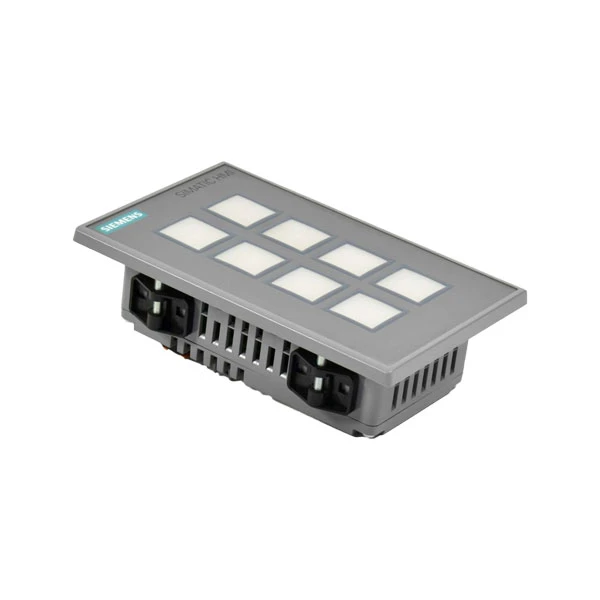

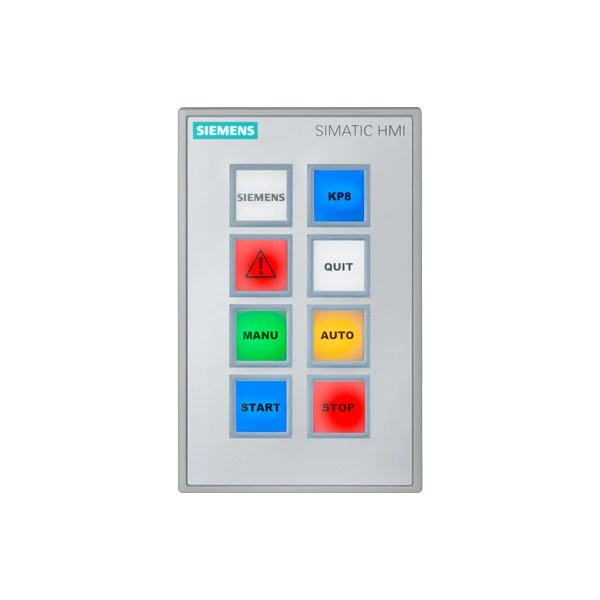

ซีเมนส์ 6AV3688-3AY36-0AX0

ยี่ห้อ:ซีเมนส์
แบบอย่าง:6AV3688-3AY36-0AX0

สถานการณ์สินค้าคงคลัง:สินค้ามีอยู่ในสต็อก

คุณสมบัติของผลิตภัณฑ์

แผงอินเทอร์เฟซสำหรับมนุษย์{0}}ทางอุตสาหกรรม (HMI) ที่มีประโยชน์จากซีรีส์ SIMATIC HMI KP8 PN คือ Siemens 6AV3688-3AY36-0AX0 เริ่มต้นด้วยการตรวจสอบฮาร์ดแวร์ Siemens 6AV3688-3AY36-0AX0 มีปุ่มฟังก์ชันจังหวะสั้น 8 ปุ่ม ซึ่งกดได้ง่ายและใช้บ่อยในสภาพแวดล้อมทางอุตสาหกรรมที่วุ่นวาย แต่ละปุ่มมีไฟ LED หลากสีที่สามารถแสดงสีแดง เขียว น้ำเงิน เหลือง หรือขาวได้ ไฟ LED เหล่านี้สามารถตั้งโปรแกรมให้เปลี่ยนสีและสอดคล้องกับฟังก์ชันต่างๆ ได้ ช่วยให้ผู้ปฏิบัติงานระบุสถานะของเครื่องจักรได้อย่างรวดเร็วและง่ายดายในพริบตา

พอร์ต PROFINET ในตัวสองพอร์ตพร้อมฟังก์ชันสวิตช์มีไว้สำหรับการเชื่อมต่อบน Siemens 6AV3688-3AY36-0AX0 พอร์ตเหล่านี้รองรับ MRP (Media Redundancy Protocol) ซึ่งรักษาการเชื่อมต่อแม้ในกรณีที่เครือข่ายขัดข้องเล็กน้อย และทำงานที่ 10/100 Mbit/s นอกจากนี้ ยังมีพิน DI/DO แปดพินที่สามารถปรับให้ใช้สัญญาณ 24 V DC ได้ คุณไม่จำเป็นต้องมีส่วนประกอบเพิ่มเติมในการเชื่อมต่ออุปกรณ์ง่ายๆ เนื่องจากพินเหล่านี้สามารถเชื่อมต่อโดยตรงกับเซ็นเซอร์ แอคทูเอเตอร์ หรือปุ่มภายนอก

Siemens 6AV3688-3AY36-0AX0 ใช้พลังงานประมาณ 300 mA และจ่ายไฟจากแหล่งจ่ายไฟ DC 20.4–28.8 V นอกจากนี้ยังสามารถจ่ายไฟจากลูป 24 V DC ซึ่งมีประโยชน์สำหรับการบำรุงรักษาเนื่องจากช่วยให้คุณสามารถถอดปลั๊กออกได้โดยไม่ต้องปิดระบบทั้งหมด Siemens 6AV3688-3AY36-0AX0 มีขนาดกะทัดรัดทั้งในด้านขนาดและการติดตั้ง: กว้าง 98 มม. สูง 155 มม. และลึก 49 มม. ด้วยระดับ IP65 แผงด้านหน้าสามารถกันน้ำและกันฝุ่น ทำให้เหมาะสำหรับการตั้งค่าอุตสาหกรรมที่สกปรกหรือชื้น ด้วยระดับ IP20 ที่ด้านหลัง สามารถติดตั้งได้ทั้งแนวนอนหรือแนวตั้งเหมือนกับการ์ด นอกจากนี้ยังใช้งานได้กับส่วนประกอบมาตรฐาน 22.5 มม. เช่น ปุ่มหยุดฉุกเฉิน

ข้อมูลจำเพาะ

แบบอย่าง	6AV3688-3AY36-0AX0
ชุด	SIMATIC HMI KP8 PN
องค์ประกอบการดำเนินงาน	ปุ่มฟังก์ชันจังหวะสั้น- 8 ปุ่ม
ช่วงแรงดันไฟฟ้า	20.4–28.8 โวลต์กระแสตรง
ขนาด	กว้าง 98 มม. × สูง 155 มม. × ลึก 49 มม
วิธีการติดตั้ง	การ์ด-คงที่
ความชื้น	10%–90% (ไม่-ควบแน่น)
อุณหภูมิในการทำงาน	0–55 องศา

สถานการณ์การใช้งาน

Siemens 6AV3688-3AY36-0AX0 ใช้ในโรงงานประกอบรถยนต์เพื่อควบคุมเซลล์เชื่อมแบบหุ่นยนต์และระบบสายพานลำเลียง ปุ่มทั้งแปดปุ่มแต่ละปุ่มสามารถเริ่มต้นฟังก์ชันเฉพาะได้ เช่น การเริ่มต้นวงจรการเชื่อม หรือการหยุดส่วนของเส้นตรง Siemens ที่มีปัญหา ไฟ LED หลากสีแสดงสถานะของเครื่อง: สีเขียวสำหรับการทำงานปกติ, สีแดงสำหรับปัญหา และสีเหลืองสำหรับคำเตือนของ Siemens การป้องกันด้านหน้าระดับ IP65 สามารถทนต่อฝุ่นในแต่ละวันได้นาน 10-12 ชั่วโมง และน้ำหล่อเย็นกระเด็นเป็นครั้งคราว ซึ่งมักพบในสภาวะเหล่านี้ พอร์ต PROFINET คู่พร้อมสวิตช์ในตัวช่วยให้สามารถเชื่อมต่อแบบเดซี่เชนได้สูงสุด 8 แผงโดยไม่จำเป็นต้องใช้ฮาร์ดแวร์เครือข่ายเพิ่มเติม ซึ่งช่วยลดต้นทุนการติดตั้งลง 30% (Siemens)

Siemens 6AV3688-3AY36-0AX0 ใช้ในโรงงานอาหารเพื่อจัดการสายการบรรจุและระบบผสม ผู้ปฏิบัติงานใช้ปุ่ม 8 ปุ่มเพื่อเปลี่ยนความเร็วในการผสม เริ่มกระบวนการบรรจุ และยืนยันการปรับสูตรของ Siemens พิน DI/DO ที่ปรับแต่งได้ 8 พินเชื่อมโยงโดยตรงกับเซ็นเซอร์สำหรับอุณหภูมิ (ความแม่นยำ ±0.5 องศา) และระดับความดัน โดยไม่จำเป็นต้องใช้โมดูล I/O เพิ่มเติม คุณลักษณะการต่อพ่วง 24V DC ของแผงอาจจ่ายไฟให้กับอุปกรณ์ข้างเคียงได้สูงสุด 5 เครื่อง ซึ่งช่วยลดความซับซ้อนในการเดินสายในสถานการณ์ที่ชื้น อายุการใช้งานหลัก 1,500,000 รอบสามารถรองรับการทำงาน 2,000 ครั้งต่อวันขึ้นไป ซึ่งเป็นเรื่องปกติในโรงงานแปรรูปอาหารตลอด 24 ชั่วโมง

คำถามที่พบบ่อย

ถาม: ซีเมนส์ 6AV3688-3AY36-0AX0 คืออะไร

ตอบ: Siemens 6AV3688-3AY36-0AX0 คือแผงปุ่ม SIMATIC HMI KP8 PN จากซีรีส์แผงปุ่ม Siemens SIMATIC HMI มีสวิตช์จังหวะสั้น- 8 ตัวพร้อมไฟ LED หลากสี (โหมดสี 5 สี: แดง เขียว น้ำเงิน เหลือง และขาว) อินเทอร์เฟซ PROFINET 2 รายการพร้อมสวิตช์ในตัว และพิน DI/DO ที่ปรับแต่งได้ 8 รายการ แผงควบคุมสามารถกำหนดค่าได้ใน STEP 7 V5.5 และเวอร์ชันที่ใหม่กว่า รวมถึง TIA Portal การออกแบบด้านหน้ามีขนาด 98 มม. (กว้าง) x 155 มม. (สูง) และมีความลึกในตัว 49 มม. ทำให้เหมาะสำหรับการติดตั้งเครื่องจักรโดยตรงในสภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรม

ถาม: ซอฟต์แวร์ใดบ้างที่จำเป็นในการกำหนดค่า Siemens 6AV3688-3AY36-0AX0 KP8 PN

ตอบ: 6AV3688-3AY36-0AX0 KP8 PN สามารถกำหนดพารามิเตอร์ใน STEP 7 V5.5 และเวอร์ชันต่อๆ ไป รวมถึงผ่านทาง TIA Portal หมุด DI/DO ที่ปรับได้ 8 แบบ ลักษณะการทำงานของ LED และฟังก์ชันการทำงานหลัก ล้วนถูกกำหนดไว้ในการตั้งค่าโปรเจ็กต์ขั้นตอนที่ 7 KP8 PN ไม่ต้องการการกำหนดค่าเพิ่มเติมบนแผงควบคุม เป็นอุปกรณ์ที่กำหนดค่าไว้ล่วงหน้าและพร้อมใช้งานซึ่งเชื่อมต่อกับสภาพแวดล้อมอัตโนมัติ SIMATIC ที่มีอยู่ของคุณได้อย่างราบรื่น

ถาม: ระดับ IP ของ 6AV3688-3AY36-0AX0 เป็นเท่าใด เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงหรือไม่?

ตอบ: เมื่อติดตั้งอย่างถูกต้อง Siemens 6AV3688-3AY36-0AX0 มีระดับการป้องกันด้านหน้าที่ IP65 ซึ่งบ่งชี้ว่ากันฝุ่นได้อย่างสมบูรณ์และทนทานต่อการฉีดน้ำแรงดันต่ำจากทุกทิศทาง ด้านหลังของแผงมีระดับ IP20 ซึ่งให้การป้องกันขั้นพื้นฐานจากวัตถุแข็งที่มีขนาดใหญ่กว่า 12 มม. ด้วยช่วงอุณหภูมิการทำงานที่ 0 องศาถึง +55 องศา และความทนทานต่อแรงดันไฟฟ้าของแหล่งจ่ายไฟที่ 20.4V ถึง 28.8V DC แผงควบคุมได้รับการออกแบบมาให้ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมทางอุตสาหกรรมทั่วไป
