ซีเมนส์ 6AV6640-0CA11-0AX1

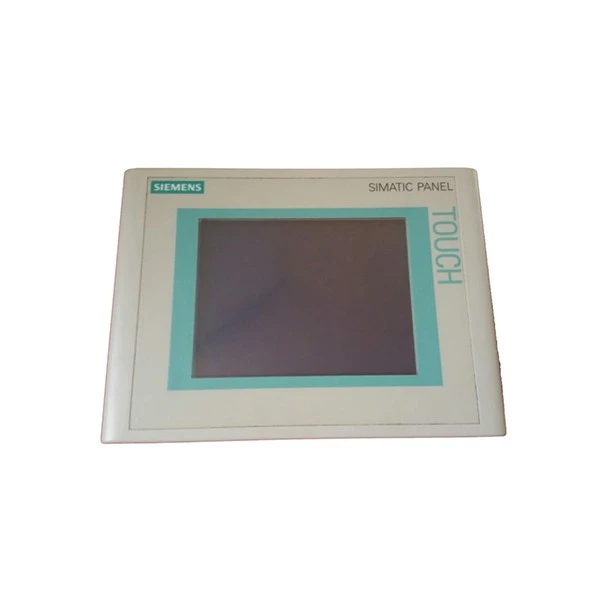

Siemens 6AV6640-0CA11-0AX1 หรือที่เรียกว่าแผงสัมผัส SIMATIC TP 177micro เป็น HMI อุตสาหกรรมที่เชื่อถือได้ (อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร) สร้างขึ้นสำหรับงานอุตสาหกรรมขนาดเล็ก หนึ่งในคุณสมบัติที่สำคัญของ Siemens 6AV6640-0CA11-0AX1 คือจอแสดงผลคริสตัลเหลว STN ขนาด 5.7 นิ้วที่มีความละเอียด 320 × 240 พิกเซล จอแสดงผลใช้โหมดสีน้ำเงินที่มีระดับสีเทา 4 ระดับ ช่วยให้มองเห็นได้ชัดเจนแม้ในสภาพแวดล้อมโรงงานที่วุ่นวาย นอกจากนี้ยังมีหน้าจอสัมผัสแบบต้านทานแบบอะนาล็อกที่ตอบสนองอย่างแม่นยำต่อการแตะและการกด ดังนั้นการใช้งานจึงง่ายและเป็นธรรมชาติสำหรับผู้ปฏิบัติงานทุกระดับทักษะ

Siemens 6AV6640-0CA11-0AX1 มาพร้อมกับโปรเซสเซอร์ ARM และพื้นที่จัดเก็บข้อมูลผู้ใช้ 256KB ซึ่งเพียงพอที่จะรองรับฟังก์ชัน HMI พื้นฐาน ประกอบด้วยอินเทอร์เฟซ RS485 หนึ่งอินเทอร์เฟซที่มีอัตราการถ่ายโอนข้อมูลสูงสุด 187.5 kbit/s รองรับโปรโตคอลการสื่อสารทางอุตสาหกรรมที่จำเป็น เช่น PROFIBUS DP/FMS/PA (ซึ่งสามารถเชื่อมต่อได้สูงสุด 125 โหนดด้วยความเร็วตั้งแต่ 9.6 ถึง 12Mbit/s) แผงสัมผัสทำงานโดยใช้แหล่งจ่ายไฟ 24V DC (ที่มีช่วงแรงดันไฟฟ้า 20.4V ถึง 28.8V) และใช้พลังงานต่ำประมาณ 80mA ในโหมดสแตนด์บาย, 210mA ในระหว่างการใช้งานปกติ และ 0.5A ในช่วงเวลาสูงสุด

Siemens 6AV6640-0CA11-0AX1 มีขนาดกะทัดรัดและติดตั้งง่าย โดยมีขนาด 156 มม. × 212 มม. × 45 มม. และขนาดคัตเอาต์ที่ต้องการคือ 198 มม. × 142 มม. มีน้ำหนักเพียงประมาณ 0.7 กก. และได้รับการออกแบบสำหรับการติดตั้งในแนวตั้ง แม้จะปรับมุมเอียงได้สูงสุด 35 องศาโดยไม่จำเป็นต้องมีการระบายอากาศจากภายนอก แผงด้านหน้ามีระดับการป้องกัน IP65 (กันฝุ่นและน้ำกระเซ็น) ในขณะที่แผงด้านหลังมีระดับการป้องกัน IP20 ทำให้ทนทานสำหรับการตั้งค่าทางอุตสาหกรรม
