ในโลกอุตสาหกรรมปัจจุบันระบบอัตโนมัติมีอยู่ทุกหนทุกแห่ง - จากสายประกอบโรงงานไปยังโรงบำบัดน้ำ หัวใจสำคัญของระบบอัตโนมัติอุตสาหกรรมส่วนใหญ่คือโปรแกรมควบคุมตรรกะที่ตั้งโปรแกรมได้ (PLC) ซึ่งเป็นอุปกรณ์ที่ควบคุมเครื่องจักรและกระบวนการโดยการส่งและรับสัญญาณ แต่เพื่อให้ PLC ทำงานกับอุปกรณ์โลกจริง - อุปกรณ์โลกเช่นเซ็นเซอร์มอเตอร์และวาล์วมันต้องใช้ตัวช่วยสำคัญ: โมดูลอิเล็กทรอนิกส์ DP แบบจำลอง
หลายคนที่ทำงานกับระบบ PLC - ไม่ว่าจะเป็นช่างเทคนิคใหม่หรือวิศวกรที่มีประสบการณ์ - ต่อสู้กับคำถามใหญ่หนึ่งข้อ: โมดูลอิเล็กทรอนิกส์ DP แบบใดที่ฉันควรเลือก? ด้วยประเภทต่าง ๆ ที่ออกแบบมาสำหรับงานที่แตกต่างกัน (เช่นการจัดการสัญญาณ "เปิด/ปิด" กับการวัดอย่างต่อเนื่อง) การเลือกโมดูลที่ไม่ถูกต้องสามารถนำไปสู่ความล่าช้าของระบบอุปกรณ์ที่หักหรือเสียเงิน
บล็อกนี้อยู่ที่นี่เพื่อแก้ปัญหานั้น เราจะเริ่มต้นด้วยการอธิบายโมดูลอิเล็กทรอนิกส์ DP Simatic และสิ่งที่พวกเขาทำ จากนั้นเราจะเปรียบเทียบโมดูลหลักเหล่านี้สี่ประเภทเพื่อให้คุณรู้ว่าอันไหนที่เหมาะกับความต้องการของคุณ นอกจากนี้เราจะแนะนำวิธีการเลือกโมดูลที่เหมาะสมสำหรับระบบ PLC ของคุณวิธีการติดตั้งอย่างถูกต้องและวิธีการให้มันทำงานได้ดี ในตอนท้ายคุณจะมีความรู้ทั้งหมดที่คุณต้องการในการเลือกโมดูลอิเล็กทรอนิกส์ DP ที่ทำให้ระบบ PLC ของคุณทำงานได้อย่างราบรื่นและน่าเชื่อถือ

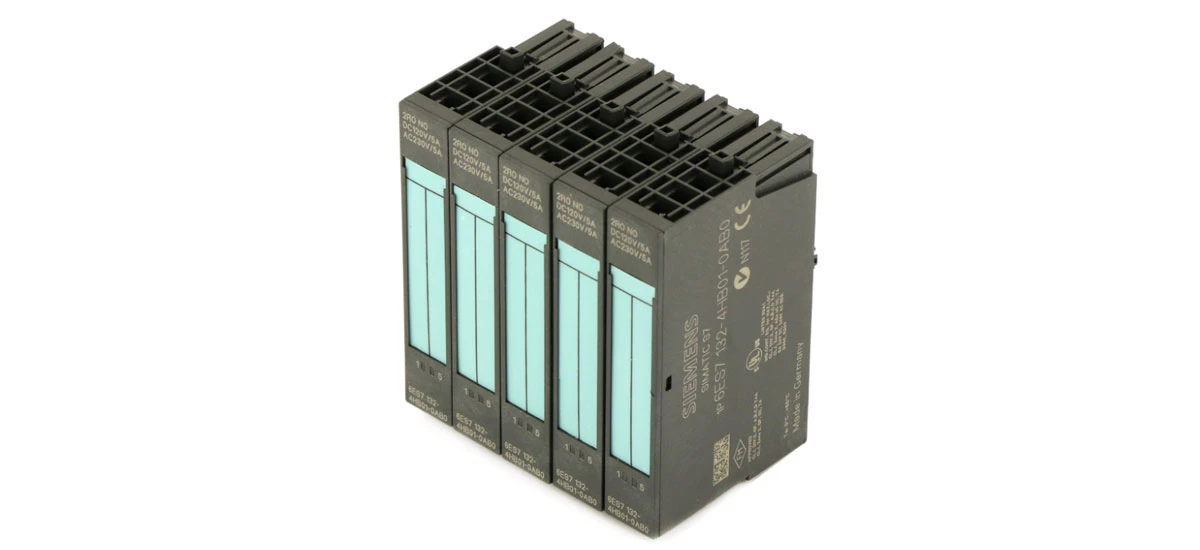

โมดูลอิเล็กทรอนิกส์ DP Simatic คืออะไร?
โมดูลอิเล็กทรอนิกส์ SIMATIC DP เป็นส่วนประกอบสำคัญของระบบควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) โดยเฉพาะอย่างยิ่งในการตั้งค่าอุตสาหกรรม DP ย่อมาจาก "การกระจายอำนาจรอบนอก" ซึ่งหมายความว่าโมดูลเหล่านี้เชื่อมต่อ PLCs กับอุปกรณ์กระจายอำนาจเช่นเซ็นเซอร์มอเตอร์และสวิตช์ โมดูลอิเล็กทรอนิกส์ DP Simatic ทำหน้าที่เป็นสะพาน: ใช้สัญญาณจากอุปกรณ์ฟิลด์ส่งไปยัง PLC สำหรับการประมวลผลจากนั้นนำคำสั่งของ PLC กลับไปที่อุปกรณ์ หากไม่มีโมดูลอิเล็กทรอนิกส์ SIMATIC DP ที่เชื่อถือได้ระบบ PLC ไม่สามารถทำงานได้อย่างมีประสิทธิภาพ - ข้อมูลอาจหายไปหรืออุปกรณ์อาจตอบสนองไม่ถูกต้อง
ฟังก์ชั่นสำคัญของโมดูลอิเล็กทรอนิกส์ DP Simatic
ทุกโมดูลอิเล็กทรอนิกส์ DP SIMATIC มีสามงานหลัก:
- การแปลงสัญญาณ: มันเปลี่ยนสัญญาณดิบ (เช่น 24V DC จากเซ็นเซอร์) เป็นรูปแบบที่ PLC สามารถเข้าใจได้
- การส่งข้อมูล: มันส่งข้อมูลไปยัง PLC อย่างรวดเร็ว (มักจะผ่าน Profibus DP ซึ่งเป็นเครือข่ายอุตสาหกรรมทั่วไป)
- การป้องกันอุปกรณ์: มันป้องกันอุปกรณ์ที่เชื่อมต่อจากแรงดันไฟฟ้าหรือเสียงไฟฟ้าซึ่งช่วยป้องกันความเสียหาย
ฟังก์ชั่นเหล่านี้ทำให้โมดูลอิเล็กทรอนิกส์ DP เป็นส่วนสำคัญของระบบ PLC ที่ใช้ในโรงงานคลังสินค้าและโรงไฟฟ้า
ประเภทของโมดูลอิเล็กทรอนิกส์ SIMATIC DP เพื่อเปรียบเทียบ
โมดูลอิเล็กทรอนิกส์ DP SIMATIC ทั้งหมดทำงานในลักษณะเดียวกัน พวกเขาออกแบบมาสำหรับงานที่แตกต่างกันดังนั้นคุณต้องเลือกประเภทที่ตรงกับความต้องการของระบบ PLC ของคุณ ด้านล่างนี้เป็นสี่ประเภทที่พบบ่อยที่สุด:
โมดูลอินพุตดิจิตอล DP Simatic
โมดูลอินพุตดิจิตอล DP Simatic จัดการสัญญาณ "เปิด/ปิด" จากอุปกรณ์เช่นปุ่มกดเซ็นเซอร์ความใกล้ชิดหรือสวิตช์ จำกัด ตัวอย่างเช่นโมดูล Simatic DP DI 8X24VDC สามารถเชื่อมต่ออุปกรณ์อินพุตดิจิตอลได้สูงสุด 8 ตัวซึ่งทั้งหมดใช้พลังงาน 24V DC โมดูลนี้ยอดเยี่ยมสำหรับระบบ PLC ขนาดเล็กถึงขนาดกลาง - เช่นเดียวกับในสายการประกอบ - เพราะมันกะทัดรัดและทำงานกับเซ็นเซอร์ดิจิตอลมาตรฐานส่วนใหญ่ หาก PLC ของคุณต้องการตรวจจับสถานะง่าย ๆ (เช่น "ประตูปิดอยู่หรือไม่") โมดูลอินพุตดิจิตอล DP แบบจำลองเป็นตัวเลือกที่เหมาะสม นอกจากนี้ยังเป็นหนึ่งในตัวเลือกโมดูลอิเล็กทรอนิกส์ SIMATIC ที่ราคาไม่แพงมากที่สุดซึ่งทำให้เป็นที่นิยมสำหรับงานอุตสาหกรรมขั้นพื้นฐาน
โมดูลเอาต์พุตดิจิตอล DP Simatic
ซึ่งแตกต่างจากโมดูลอินพุตโมดูลเอาต์พุต DP Digital Simatic ส่งคำสั่ง "เปิด/ปิด" จาก PLC ไปยังอุปกรณ์ที่ทำหน้าที่บนสัญญาณ - เช่นรีเลย์ไฟแสดงสถานะหรือมอเตอร์ขนาดเล็ก โมดูล 4x24VDC/2A SIMATIC DO เป็นโมเดลทั่วไป: มีพอร์ตเอาต์พุต 4 พอร์ตใช้ 24V DC และสามารถจัดหาได้สูงสุด 2 แอมป์ต่อพอร์ตต่อพอร์ต นี่ก็เพียงพอแล้วที่จะใช้จ่ายอุปกรณ์เช่นมอเตอร์สายพานลำเลียงหรือสัญญาณเตือนภัย เมื่อเลือกโมดูลเอาต์พุตดิจิตอล DP Simatic ให้ตรวจสอบการจัดอันดับปัจจุบัน: หากคุณต้องการใช้พลังงานอุปกรณ์ขนาดใหญ่ (เช่นสูง - มอเตอร์แรงบิด) ให้เลือกโมดูลที่มีระดับแอมป์สูงกว่า โมดูลอิเล็กทรอนิกส์ DP ประเภทนี้เป็นกุญแจสำคัญสำหรับระบบ PLC ที่ควบคุมกระบวนการทางกายภาพเช่นเครื่องบรรจุภัณฑ์
โมดูลอินพุตแบบอะนาล็อก DP Simatic
โมดูลอินพุตแบบอะนาล็อก DP แบบจำลองเกี่ยวข้องกับสัญญาณอย่างต่อเนื่อง (ไม่ใช่แค่ "เปิด/ปิด") จากอุปกรณ์ที่วัดตัวแปรเช่นอุณหภูมิความดันหรือการไหล ตัวอย่างเช่นเซ็นเซอร์อุณหภูมิอาจส่งสัญญาณ 4 - 20ma (โดยที่ 4ma=0 องศาและ 20ma=100 องศา) โมดูล SIMATIC DP AI 4x13bit สามารถประมวลผลสัญญาณอะนาล็อก 4 สัญญาณดังกล่าวและแปลงเป็นข้อมูลที่ PLC สามารถใช้เพื่อปรับกระบวนการ โมดูลนี้เหมาะสำหรับระบบ PLC ในสภาพแวดล้อมที่โรงงานแปรรูปอาหารที่มีความแม่นยำมีความแม่นยำ (เพื่อตรวจสอบอุณหภูมิของเตาอบ) หรือสิ่งอำนวยความสะดวกในการบำบัดน้ำ (เพื่อติดตามการไหลของน้ำ) โมดูลอินพุตแบบอะนาล็อก DP Simatic นั้นซับซ้อนกว่าดิจิตอล แต่จำเป็นสำหรับระบบที่จำเป็นต้องวัดและตอบสนองต่อเงื่อนไขการเปลี่ยนแปลง
โมดูลเอาต์พุตอะนาล็อก DP
โมดูลเอาต์พุตแบบอะนาล็อก DP Simatic ส่งคำสั่งต่อเนื่องจาก PLC ไปยังอุปกรณ์ที่ต้องการการควบคุมตัวแปร - เช่นวาล์วควบคุมตัวควบคุมความเร็วสำหรับมอเตอร์หรือหรี่ไฟสำหรับไฟ โมดูล SIMATIC DP AO 2x12bit เป็นตัวเลือกทั่วไป: มีพอร์ตเอาต์พุต 2 พอร์ตและสามารถส่งสัญญาณ 0 - 10V หรือ 4-20MA ตัวอย่างเช่นหาก PLC จำเป็นต้องปรับการเปิดวาล์ว (เพื่อให้การไหลของของเหลวมากขึ้นหรือน้อยลง) โมดูลนี้จะส่งสัญญาณที่บอกวาล์วว่าจะเปิดได้ไกลแค่ไหน เช่นเดียวกับโมดูลอินพุตแบบอะนาล็อกโมดูลเอาต์พุตแบบอะนาล็อก SIMATIC DP ใช้ในระบบ PLC ที่เน้นความแม่นยำ พวกเขายังเข้ากันได้กับอุปกรณ์อะนาล็อกอุตสาหกรรมส่วนใหญ่ทำให้เป็นตัวเลือกโมดูลอิเล็กทรอนิกส์ DP ที่ยืดหยุ่นได้
วิธีเลือกโมดูลอิเล็กทรอนิกส์ DP ที่เหมาะสมสำหรับระบบ PLC ของคุณ
การเลือกโมดูลอิเล็กทรอนิกส์ DP ที่ดีที่สุดไม่ยาก - เพียงทำตามขั้นตอนเหล่านี้เพื่อให้ตรงกับโมดูลกับความต้องการของระบบ PLC ของคุณ:
ประเมินความต้องการของระบบ PLC ของคุณ
ก่อนอื่นให้แสดงรายการอุปกรณ์ PLC ของคุณจะเชื่อมต่อ ถาม:
- คุณต้องการอ่านสัญญาณ (อินพุต) หรือส่งสัญญาณ (เอาต์พุต)?
- สัญญาณดิจิตอล ("เปิด/ปิด") หรืออะนาล็อก (ต่อเนื่องเช่นอุณหภูมิ) หรือไม่?
- คุณต้องการเชื่อมต่ออุปกรณ์กี่ตัว? (เช่น 8 เซ็นเซอร์=โมดูลอินพุตดิจิตอลที่มี 8 พอร์ต)
ขั้นตอนนี้ช่วยให้คุณ จำกัด ประเภทของโมดูลอิเล็กทรอนิกส์ DP ที่คุณต้องการ ตัวอย่างเช่นหากคุณมีเซ็นเซอร์ความดัน 6 ตัว (อุปกรณ์อินพุตแบบอะนาล็อก) โมดูลอินพุตแบบอะนาล็อก DP แบบจำลองที่มีอย่างน้อย 6 พอร์ตจะต้อง นี่เป็นวิธีที่คุณตอบคำถาม: "วิธีเลือกโมดูลอิเล็กทรอนิกส์ Simatic DP สำหรับระบบ PLC?"
ตรวจสอบความเข้ากันได้กับ PLC ของคุณ
ไม่ใช่โมดูลอิเล็กทรอนิกส์ DP SIMATIC ทุกรายการที่ทำงานร่วมกับทุก PLC โมดูล DP SIMATIC ส่วนใหญ่ได้รับการออกแบบมาสำหรับ Siemens PLC เช่น Simatic S7-300 หรือ S7-400 ซีรี่ส์ ก่อนที่จะซื้อให้ตรวจสอบแผ่นข้อมูลของโมดูลเพื่อยืนยันว่าเข้ากันได้กับรุ่น PLC ของคุณ ตัวอย่างเช่นโมดูล Simatic DP DI 8X24VDC ทำงานร่วมกับ S7-300 PLCs แต่อาจไม่ทำงานกับรุ่นซีเมนส์รุ่นเก่า การเพิกเฉยต่อความเข้ากันได้สามารถนำไปสู่โมดูลที่ไม่ทำงานเลยซึ่งเสียเวลาและเงิน ดังนั้นให้ตรวจสอบความเข้ากันได้ของโมดูลอิเล็กทรอนิกส์ SIMATIC DP กับ PLC ก่อนที่จะทำการซื้อ
พิจารณาสภาพแวดล้อมทางอุตสาหกรรม
สภาพแวดล้อมอุตสาหกรรมอาจรุนแรง - คิดว่าอุณหภูมิสูงฝุ่นหรือความชื้น โมดูลอิเล็กทรอนิกส์ SIMATIC DP ที่แตกต่างกันถูกสร้างขึ้นเพื่อจัดการกับเงื่อนไขที่แตกต่างกัน ตัวอย่างเช่น:
- โมดูลที่มีการจัดอันดับ IP20 นั้นดีสำหรับพื้นที่สะอาดและในร่ม (เช่นห้องควบคุม)
- โมดูลที่มีการจัดอันดับ IP65 สามารถจัดการกับฝุ่นและน้ำทำให้เหมาะสำหรับโรงงานหรือใช้งานกลางแจ้ง
หากระบบ PLC ของคุณอยู่ในโรงงานร้อน (ที่อุณหภูมิสูงถึง 50 องศา) ให้เลือกโมดูลอิเล็กทรอนิกส์ DP ที่สามารถทำงานได้ในช่วงนั้น (โมดูลซีเมนส์ส่วนใหญ่ทำงานได้สูงสุด 60 องศา) สิ่งนี้ทำให้มั่นใจได้ว่าโมดูลจะใช้งานได้นานขึ้นและไม่ล้มเหลวเนื่องจากความเครียดจากสิ่งแวดล้อม
การติดตั้งและบำรุงรักษาโมดูลอิเล็กทรอนิกส์ Simatic DP ของคุณ
เมื่อคุณเลือกโมดูลอิเล็กทรอนิกส์ DP ที่เหมาะสมการติดตั้งและการบำรุงรักษาที่เหมาะสมจะทำให้การทำงานได้ดี
ขั้นตอน - โดย - การติดตั้งขั้นตอนของโมดูลอิเล็กทรอนิกส์ dp simatic
การติดตั้งโมดูลอิเล็กทรอนิกส์ DP แบบจำลองนั้นตรงไปตรงมาหากคุณทำตามขั้นตอนเหล่านี้:
- ปิดไฟ PLC: อย่าติดตั้งโมดูลในขณะที่ PLC อยู่บน - สิ่งนี้สามารถสร้างความเสียหายให้กับโมดูลหรือ PLC
- จัดโมดูล: เลื่อนโมดูลไปยังรางยึดของ PLC (โมดูล SIMATIC ส่วนใหญ่ใช้รางมาตรฐาน)
- รักษาความปลอดภัยโมดูล: ใช้คลิปล็อคบนโมดูลเพื่อแนบเข้ากับรางอย่างแน่นหนา
- ลวดโมดูล: เชื่อมต่ออุปกรณ์ฟิลด์ (เซ็นเซอร์มอเตอร์) เข้ากับเทอร์มินัลของโมดูล ทำตามแผนภาพการเดินสายของโมดูล - ตัวอย่างเช่นโมดูลอินพุตดิจิตอลมีขั้ว "สัญญาณ" และ "กราวด์"
- ทดสอบโมดูล: เปิด PLC อีกครั้งและใช้ซอฟต์แวร์ของ PLC (เช่น Siemens Tia Portal) เพื่อตรวจสอบว่าโมดูลกำลังส่ง/รับข้อมูลหรือไม่
หากคุณยังใหม่กับสิ่งนี้โปรดดูที่คู่มือผู้ใช้ของโมดูลอิเล็กทรอนิกส์ DP Simatic สำหรับคำแนะนำโดยละเอียด การติดตั้งโมดูลอิเล็กทรอนิกส์ SIMATIC DP ในระบบ PLC อย่างถูกต้องเป็นกุญแจสำคัญในการหลีกเลี่ยงความผิดปกติ
เคล็ดลับในการบำรุงรักษาโมดูลอิเล็กทรอนิกส์ Simatic DP
เพื่อให้โมดูลอิเล็กทรอนิกส์ DP ของคุณอยู่ในสภาพดีให้ทำตามเคล็ดลับการบำรุงรักษาเหล่านี้:
- ตรวจสอบสายไฟเป็นประจำ: สายหลวมอาจทำให้เกิดการสูญเสียสัญญาณ ทุก 3 เดือนตรวจสอบขั้วของโมดูลเพื่อให้แน่ใจว่าสายไฟแน่น
- ทำความสะอาดโมดูล: ใช้ผ้าที่แห้งและนุ่มเพื่อเช็ดฝุ่นออกจากโมดูล หลีกเลี่ยงน้ำหรือน้ำยาทำความสะอาดที่รุนแรง - พวกเขาสามารถสร้างความเสียหายให้กับอุปกรณ์อิเล็กทรอนิกส์
- ตรวจสอบอุณหภูมิโมดูล: หากโมดูลรู้สึกร้อนเมื่อสัมผัสมันอาจจะเกินพิกัด ตรวจสอบว่าคุณใช้อุปกรณ์มากเกินไปกับโมดูลหรือไม่
- แทนที่โมดูลเก่า: โมดูล DP SIMATIC ส่วนใหญ่ 5-10 ปี หากโมดูลเริ่มล้มเหลว (เช่นไม่มีการส่งข้อมูล) ให้แทนที่ด้วยใหม่
การบำรุงรักษาโมดูลอิเล็กทรอนิกส์ SIMATIC DP สำหรับ PLC ทำให้มั่นใจได้ว่าระบบ PLC ของคุณทำงานได้อย่างราบรื่นและลดการหยุดทำงาน
คำถามทั่วไปเกี่ยวกับโมดูลอิเล็กทรอนิกส์ Simatic DP
Q1: ฉันสามารถผสมโมดูลอิเล็กทรอนิกส์ SIMATIC DP ประเภทต่างๆในระบบ PLC เดียวได้หรือไม่?
ใช่! ระบบ PLC ส่วนใหญ่ใช้โมดูลอินพุตและเอาต์พุต ตัวอย่างเช่นเครื่องบรรจุภัณฑ์ PLC อาจมีโมดูลอินพุตดิจิตอล DP SIMATIC หนึ่งโมดูล (สำหรับเซ็นเซอร์) หนึ่งโมดูลเอาต์พุตดิจิตอลหนึ่งโมดูล (สำหรับมอเตอร์) และโมดูลอินพุตแบบอะนาล็อกหนึ่งโมดูล (สำหรับเซ็นเซอร์อุณหภูมิ) เพียงตรวจสอบให้แน่ใจว่าโมดูลทั้งหมดเข้ากันได้กับ PLC ของคุณ
Q2: จะเกิดอะไรขึ้นถ้าโมดูลอิเล็กทรอนิกส์ DP ของฉันหยุดทำงาน?
ก่อนอื่นให้ตรวจสอบพลังงานและการเดินสาย - สายหลวมหรือไฟดับเป็นสาเหตุที่พบบ่อย หากไม่ได้ผลให้ใช้ซอฟต์แวร์ PLC เพื่อดูว่ามีการตรวจพบโมดูลหรือไม่ หากไม่เป็นเช่นนั้นโมดูลอาจผิดพลาดและคุณจะต้องแทนที่
Q3: โมดูลอิเล็กทรอนิกส์ DP แบบจำลองดีกว่าแบรนด์อื่น ๆ หรือไม่?
โมดูล DP Simatic เป็นที่รู้จักกันดีในเรื่องความน่าเชื่อถือและความเข้ากันได้กับ Siemens PLCs (PLC ที่พบบ่อยที่สุดในอุตสาหกรรม) พวกเขายังมาพร้อมกับการสนับสนุนลูกค้าที่ดีจากซีเมนส์ซึ่งเป็นประโยชน์หากคุณมีปัญหา สำหรับผู้ใช้ Siemens PLC โมดูลอิเล็กทรอนิกส์ DP Simatic มักเป็นตัวเลือกที่ดีที่สุด
Q4: มีอุปกรณ์ที่จับโมดูลอิเล็กทรอนิกส์ DP Simatic ได้กี่ตัว?
มันขึ้นอยู่กับประเภทของโมดูล โมดูลอินพุต/เอาต์พุตดิจิตอลมักจะจัดการอุปกรณ์ 4-16 ในขณะที่โมดูลอะนาล็อกจัดการอุปกรณ์ 2-8 ตรวจสอบแผ่นข้อมูลของโมดูลสำหรับหมายเลขที่แน่นอน
Q5: ฉันต้องการเครื่องมือพิเศษในการติดตั้งโมดูลอิเล็กทรอนิกส์ DP แบบจำลองหรือไม่?
ไม่ - คุณเพียงแค่ต้องใช้ไขควงเพื่อกระชับสายไฟและซอฟต์แวร์ PLC (เช่น TIA Portal) เพื่อทดสอบโมดูล โมดูลส่วนใหญ่มาพร้อมกับทุกส่วนที่คุณต้องการสำหรับการติดตั้ง
ความคิดสุดท้าย
การเลือกโมดูลอิเล็กทรอนิกส์ DP ที่ถูกต้องเป็นกุญแจสำคัญในระบบ PLC ที่ใช้งานได้ ด้วยการทำความเข้าใจประเภทโมดูลที่แตกต่างกัน (อินพุต/เอาต์พุตดิจิตอลอินพุต/เอาต์พุตแบบอะนาล็อก) ประเมินความต้องการของ PLC ของคุณการตรวจสอบความเข้ากันได้และตามขั้นตอนการติดตั้ง/การบำรุงรักษาที่เหมาะสมคุณสามารถเลือกโมดูลที่ใช้งานได้สำหรับการตั้งค่าอุตสาหกรรมของคุณ โปรดจำไว้ว่าโมดูลอิเล็กทรอนิกส์ DP SIMATIC ที่ดีที่สุดสำหรับระบบอัตโนมัติอุตสาหกรรมเป็นอุปกรณ์ที่ตรงกับอุปกรณ์รุ่น PLC และสภาพแวดล้อมของคุณ ด้วยโมดูลที่เหมาะสมระบบ PLC ของคุณจะทำงานได้อย่างมีประสิทธิภาพและน่าเชื่อถือเป็นเวลาหลายปี
