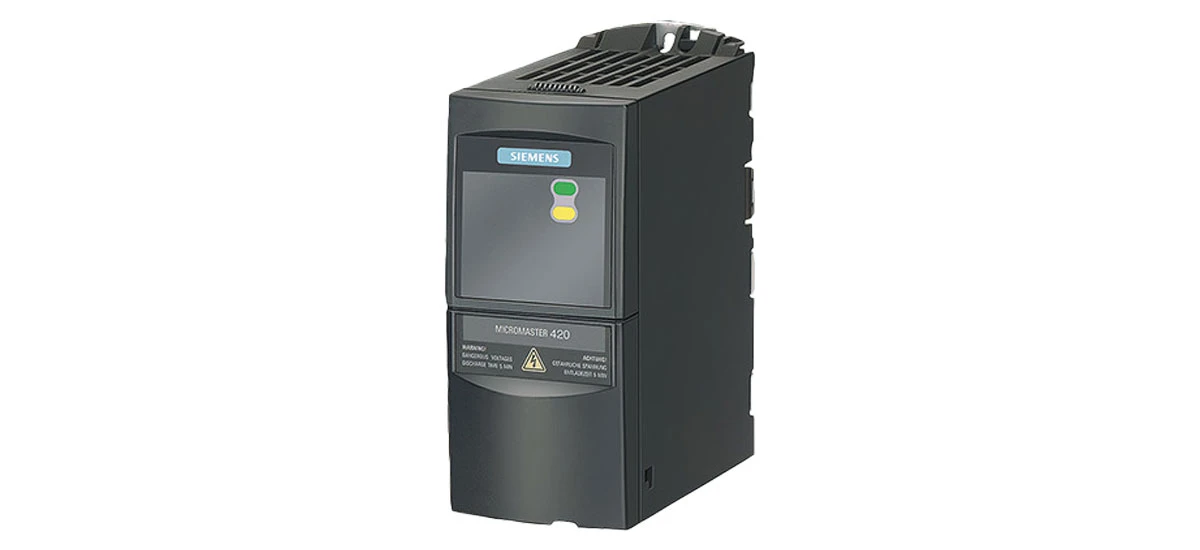

ที่ซีเมนส์ 6SE6420-2UD17-5AA1ไดรฟ์เป็นแบบจำลองที่โดดเด่นในซีรี่ส์ Micromaster420 ที่เชื่อถือได้ในโรงงานระบบสายพานลำเลียงและเครื่องบรรจุภัณฑ์ทั่วโลก ไดรฟ์ขนาดกะทัดรัดนี้ให้การควบคุมมอเตอร์ที่เชื่อถือได้สำหรับมอเตอร์ 0.75kW แต่มีศักยภาพที่แท้จริงเมื่อจับคู่กับอุปกรณ์เสริมที่เข้ากันได้ จากการลดเสียงรบกวนทางไฟฟ้าไปจนถึงการเพิ่มความปลอดภัยในระหว่างการหยุดอย่างกะทันหันชิ้นส่วนที่เหมาะสมจะสร้างความแตกต่างในการตั้งค่าอุตสาหกรรมซึ่งการหยุดทำงานอาจมีค่าใช้จ่ายหลายพัน มาดำดิ่งลงไปในอุปกรณ์เสริมที่จำเป็นสำหรับซีเมนส์ 6SE6420-2UD17-5AA1 รวมถึงตัวกรองตัวต้านทานเบรกและอื่น ๆ ด้วยเคล็ดลับที่เป็นประโยชน์ให้เลือกและใช้งาน
เหตุใดอุปกรณ์เสริมที่เข้ากันได้จึงมีความสำคัญสำหรับซีเมนส์ 6SE6420-2UD17-5AA1
Siemens 6SE6420-2UD17-5AA1 ได้รับการออกแบบทางวิศวกรรมเพื่อส่งมอบการควบคุมความเร็วที่แม่นยำสำหรับมอเตอร์สูงถึง 0.75 kW ทำให้เป็นวัตถุดิบในการตั้งค่าอุตสาหกรรมขนาดเล็กถึงขนาดกลาง-กลางจากระบบการจัดการวัสดุ ในฐานะที่เป็นส่วนสำคัญของตระกูล Micromaster420 มันได้รับการออกแบบมาเพื่อการรวมที่ง่าย แต่โดยใช้อุปกรณ์เสริมที่ไม่ตรงกันสามารถนำไปสู่การลดลงของประสิทธิภาพความร้อนสูงเกินไปหรือแม้กระทั่งการพังทลาย ตัวอย่างเช่นตัวต้านทานการเบรกทั่วไปอาจไม่สามารถจัดการกับพลังงานของ 6SE6420-2UD17-5AA1 ได้ทำให้ไดรฟ์ปิดตัวลงระหว่างการทำงานสูงสุด ชิ้นส่วนที่เข้ากันได้ไม่ว่าจะทำโดยซีเมนส์หรือบุคคลที่สามที่ได้รับการรับรองตรวจสอบให้แน่ใจว่า 6S6420-2UD17-5AA1 สื่อสารได้อย่างราบรื่นกับมอเตอร์และอุปกรณ์อื่น ๆ ตรงตามมาตรฐานความปลอดภัยเช่น CE และ UL และทำงานได้อย่างมีประสิทธิภาพ ยกตัวอย่างเช่นตัวกรองคุณภาพสามารถลดการสูญเสียพลังงานโดยการใส่พลังงานเสถียรลดต้นทุนไฟฟ้าเมื่อเวลาผ่านไป
ตัวกรองสำหรับซีเมนส์ 6SE6420-2UD17-5AA1 ไดรฟ์
ตัวกรองเป็นเหมือนโล่สำหรับซีเมนส์ 6SE6420-2UD17-5AA1 การปิดกั้นเสียงไฟฟ้าที่เป็นอันตรายซึ่งสามารถขัดขวางการทำงาน ในโรงงานที่วุ่นวายที่มีหลายเครื่องแบ่งปันสายไฟ EMI (สัญญาณรบกวนแม่เหล็กไฟฟ้า) จาก 6SE6420-2UD17-5AA1 สามารถส่งผลกระทบต่อเซ็นเซอร์ใกล้เคียงหรือการอ่านเซ็นเซอร์ที่ไม่แน่นอนหรือคอมพิวเตอร์ ในทางกลับกันเสียงจากอุปกรณ์ขนาดใหญ่เช่นปั๊มหรือช่างเชื่อมสามารถปิดการตั้งค่าของไดรฟ์ซึ่งนำไปสู่ความเร็วมอเตอร์ที่ไม่สอดคล้องกัน ตัวกรองที่ถูกต้องช่วยแก้ปัญหาเหล่านี้เพื่อให้มั่นใจว่า 6SE6420-2UD17-5AA1 ทำงานได้อย่างราบรื่นแม้ในสภาพแวดล้อมที่มีเสียงดัง
ประเภทของตัวกรองที่เข้ากันได้
ตัวกรองบรรทัด: สิ่งเหล่านี้เชื่อมต่อโดยตรงกับอินพุตพลังงานของซีเมนส์ 6SE6420-2UD17-5AA1 ตัวเลือกอันดับต้น ๆ คือตัวกรองสายซีเมนส์ 6SE6400-4BD00-0AA0 ซึ่งออกแบบมาโดยเฉพาะสำหรับซีรีย์ Micromaster420 มันลดเสียงรบกวนความถี่สูงจากไดรฟ์เข้าสู่กริดพลังงานหลัก (ซึ่งอาจรบกวนอุปกรณ์สำนักงานใกล้เคียง) และหยุดการกระชากภายนอกจากการเข้าถึง 6SE6420-2UD17-5AA1 นี่เป็นสิ่งสำคัญสำหรับการปฏิบัติตามมาตรฐานไฟฟ้าในภูมิภาคเช่นสหภาพยุโรป (EN 61800-3) และอเมริกาเหนือ (UL 508C) ซึ่ง จำกัด การปล่อย EMI
ตัวกรองมอเตอร์: เมื่อซีเมนส์ 6SE6420-2UD17-5AA1 เชื่อมต่อกับมอเตอร์ตัวกรองมอเตอร์ (เช่น 6SE6400-4BC00-0AA0) ลดแรงดันไฟฟ้าที่สามารถสึกหรอของมอเตอร์ได้เมื่อเวลาผ่านไป สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับสายเคเบิลมอเตอร์ยาว (มากกว่า 10 เมตร) ซึ่งมีการสะสมเสียงรบกวน การติดตั้งตัวกรองมอเตอร์สำหรับซีเมนส์ 6SE6420-2UD17-5AA1 ไดรฟ์สามารถยืดอายุการใช้งานมอเตอร์ได้มากถึง 30% ในแอพพลิเคชั่นสูงเช่นเครื่องบรรจุภัณฑ์ซึ่งมอเตอร์เริ่มต้นและหยุดหลายร้อยครั้งต่อวัน
วิธีเลือกตัวกรองที่เหมาะสม
ตรวจสอบกระแสไฟฟ้าที่ได้รับการจัดอันดับของ 6SE6420-2UD17-5AA1 (1.7 A สำหรับรุ่นนี้) และตรวจสอบให้แน่ใจว่าตัวกรองสามารถจัดการตัวกรองที่รับรู้ได้จะร้อนเกินไป สำหรับสภาพแวดล้อมที่เต็มไปด้วยฝุ่นหรือชื้น (เช่นพืชแปรรูปอาหารหรือการตั้งค่ากลางแจ้ง) ให้มองหาตัวกรองที่มีการป้องกัน IP20 หรือสูงกว่าเพื่อป้องกันการเข้าฝุ่น หากการตั้งค่าของคุณใช้ไดรฟ์ Micromaster420 หลายตัวให้ปรึกษาแผนภูมิความเข้ากันได้ของ Siemens เพื่อหลีกเลี่ยงการรบกวนตัวกรองระหว่างตัวกรองที่ติดตั้งที่เหมือนกันมากเกินไปใกล้กันมากเกินไปสามารถสร้างเสียงสะท้อนลดประสิทธิภาพของพวกเขา
ตัวต้านทานเบรกสำหรับซีเมนส์ 6SE6420-2UD17-5AA1 ไดรฟ์
ตัวต้านทานเบรกมีความสำคัญเมื่อมอเตอร์เชื่อมต่อกับซีเมนส์ 6SE6420-2UD17-5AA1จำเป็นต้องชะลอตัวลงอย่างรวดเร็ว-คิดว่าสายพานลำเลียงหยุดเพื่อขนถ่ายสินค้าหรือแขนหุ่นยนต์หยุดการเคลื่อนไหวกลางเพื่อหลีกเลี่ยงการชน หากไม่มีตัวต้านทานพลังงานส่วนเกินจากมอเตอร์ (สร้างขึ้นเมื่อมันช้าลง) สามารถ overload ตัวเก็บประจุของไดรฟ์ทำให้รหัสข้อผิดพลาด (เช่น F0002 สำหรับแรงดันไฟฟ้าเกิน) หรือความเสียหายถาวร ในสถานการณ์ที่เลวร้ายที่สุดสิ่งนี้สามารถนำไปสู่การปิดที่ไม่ได้วางแผนไว้หยุดการผลิต
เมื่อใดควรใช้ตัวต้านทานเบรก
หากวงจรของเครื่องของคุณมีการหยุดบ่อย (มากกว่า 10 ครั้งต่อนาที) หรือจัดการโหลดมากกว่า 50 กก. ตัวต้านทานเบรกสำหรับซีเมนส์ 6SE6420-2UD17-5AA1 เป็นสิ่งจำเป็น ตัวอย่างเช่นในโรงงานบรรจุขวด 6SE6420-2UD17-5AA1 ไดรฟ์ควบคุมมอเตอร์สายพานลำเลียงจำเป็นต้องหยุดอย่างรวดเร็วระหว่างขวดเติมเพื่อจัดตำแหน่งฉลากอย่างถูกต้อง หากไม่มีตัวต้านทานไดรฟ์อาจล้าหลังทำให้เกิดฉลากที่ไม่ตรงแนวและผลิตภัณฑ์ที่สูญเปล่า ในทำนองเดียวกันในคลังสินค้าลิฟท์ขับเคลื่อนโดย 6SE6420-2UD17-5AA1 ต้องใช้การเบรกอย่างรวดเร็วเพื่อป้องกันการเปลี่ยนค่าขนส่งที่จำเป็นสำหรับความปลอดภัย
การเลือกตัวต้านทานเบรกสำหรับ micromaster420
ตัวต้านทานการเบรก Siemens 6SE6400-4BR20-0AA0 เป็นการจับคู่ที่สมบูรณ์แบบสำหรับ 6SE6420-2UD17-5AA1 มันมีความต้านทาน22Ωและระดับพลังงาน 100W เหมาะสำหรับเอาต์พุต 0.75kW ของไดรฟ์ ในการคำนวณค่าตัวต้านทานที่เหมาะสมให้ใช้สูตร: ความต้านทาน (R)=(แรงดันไฟฟ้าบัส DC) ² / (กำลังเบรก) สำหรับ 6SE6420-2UD17-5AA1 แรงดันไฟฟ้าบัส DC อยู่ที่ประมาณ 540V ดังนั้น r=540 ² / 1300 ≈22Ω (1300W คือกำลังเบรกสูงสุดของไดรฟ์นี้) สำหรับแอปพลิเคชันที่มีโหลดที่หนักกว่า (เช่น 100 กิโลกรัม) ตัวต้านทาน 200W (6SE6400-4BR30-0AA0) ด้วยความต้านทาน15Ωจะดีกว่าเนื่องจากจะกระจายความร้อนมากขึ้น
เคล็ดลับการติดตั้งสำหรับตัวต้านทานเบรก
ติดตั้งตัวต้านทานออกจากไดรฟ์ซีเมนส์ 6SE6420-2UD17-5AA1 (อย่างน้อย 15 ซม.) เพื่อหลีกเลี่ยงการรับสารต้านความร้อนสามารถเข้าถึง 100 องศาในระหว่างการทำงานซึ่งสามารถเพิ่มอุณหภูมิภายในของไดรฟ์และลดประสิทธิภาพ ใช้สายเคเบิลป้องกัน (1.5 มม. ²หรือหนาขึ้น) เพื่อเชื่อมต่อกับขั้ว "B+" และ "B-" ของไดรฟ์ตามที่ระบุไว้ในคู่มือ Micromaster420 ไม่เกินคะแนนพลังงานของตัวต้านทาน การโอเวอร์โหลดอาจทำให้เกิดการเผาไหม้ทำให้เกิดข้อผิดพลาดของไดรฟ์ สำหรับการใช้งานกลางแจ้งเลือกตัวต้านทานที่มีการเคลือบกันน้ำเพื่อต้านทานสนิม
ระบบระบายความร้อนและอุปกรณ์เสริมสำหรับซีเมนส์ 6SE6420-2UD17-5AA1
ซีเมนส์ 6SE6420-2UD17-5AA1 สร้างความร้อนในระหว่างการทำงานโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่อุณหภูมิสูงเช่นโรงหล่อหรือร้านเบเกอรี่ ความร้อนส่วนเกินสามารถลดประสิทธิภาพของไดรฟ์ลดอายุการใช้งานให้สั้นลงและทำให้เกิดการปิดตัวลง ระบบระบายความร้อนและอุปกรณ์เสริมป้องกันปัญหาเหล่านี้ทำให้มั่นใจได้ว่าไดรฟ์จะทำงานได้อย่างน่าเชื่อถือในสภาวะที่รุนแรง
โซลูชันการระบายความร้อน
- อ่างล้างจานร้อน: สำหรับตู้ปิดที่มีการไหลเวียนของอากาศมี จำกัด อ่างล้างจาน (เช่นซีเมนส์ 6SE6400-4BS00-0AA0) ติดอยู่กับที่อยู่อาศัยของ 6SE6420-2UD17-5AA1 กระจายความร้อนลงสู่อากาศโดยรอบ เหมาะอย่างยิ่งสำหรับการตั้งค่าขนาดเล็กที่มีพื้นที่ จำกัด
- แฟน ๆ: ในสภาพแวดล้อมที่ร้อน (มากกว่า 40 องศา) พัดลมระบายความร้อน (เช่น 6SE6400-4BF00-0AA0) ติดตั้งใกล้กับไดรฟ์ไหลเวียนอากาศทำให้อุณหภูมิต่ำกว่า 6SE6420-2UD17-5AA1 ขีด จำกัด การทำงานสูงสุดของ 50 องศา ตรวจสอบให้แน่ใจว่าพัดลมได้รับการจัดอันดับสำหรับการใช้อุตสาหกรรมเพื่อทนต่อฝุ่นและการสั่นสะเทือน
กรง
- IP54: สำหรับพื้นที่ที่มีฝุ่นหรือเปียก (เช่นการล้างรถหรือสิ่งอำนวยความสะดวกด้านการเกษตร), คลังสินค้าที่ได้รับการจัดอันดับ IP54 ป้องกันซีเมนส์ 6SE6420-2UD17-5AA1 จากสาดน้ำและเศษซาก ซีเมนส์นำเสนอสิ่งกีดขวางที่ออกแบบมาโดยเฉพาะสำหรับไดรฟ์ micromaster420 พร้อมรูเจาะล่วงหน้าเพื่อให้เส้นทางสายเคเบิลง่าย
- ปกที่ล็อคได้: ในพื้นที่สาธารณะหรือการจราจรสูงครอบคลุมการล็อคได้ป้องกันการดัดแปลงโดยไม่ได้รับอนุญาตด้วยการตั้งค่า 6SE6420-2UD17-5AA1 ลดความเสี่ยงของความเสียหายหรือการใช้ในทางที่ผิดโดยไม่ตั้งใจ
อุปกรณ์เสริมที่มีประโยชน์อื่น ๆ สำหรับซีเมนส์ 6SE6420-2UD17-5AA1
คอนแทคเตอร์และรีเลย์
คอนแทค (เช่นซีเมนส์ 3RT2017-1BB41) ทำหน้าที่เป็นสวิตช์ที่ใช้งานหนักสำหรับซีเมนส์ 6SE6420-2UD17-5AA1 ซึ่งช่วยให้การตัดกำลังที่ปลอดภัยในระหว่างการบำรุงรักษา ซึ่งแตกต่างจากสวิตช์ภายในของไดรฟ์คอนแทคสามารถจัดการกับกระแสที่สูงขึ้นทำให้เหมาะสำหรับการหยุดฉุกเฉิน จับคู่กับรีเลย์ความร้อน (เช่น 3RB2016-1KB0) เพื่อปิดไดรฟ์หากกระแสเกิน 1.7A- วิกฤตเพื่อป้องกันความเหนื่อยหน่ายในมอเตอร์ที่เกินพิกัดเช่นวัสดุที่เคลื่อนที่บนสายพานลำเลียง
เครื่องปฏิกรณ์สาย
เครื่องปฏิกรณ์สายซีเมนส์ 6SE6400-4BA00-0AA0 ทำให้ความผันผวนของแรงดันไฟฟ้าลดลงทำให้ 6SE6420-2UD17-5AA1 มีเสถียรภาพมากขึ้นในพื้นที่ที่มีพลังงานไม่น่าเชื่อถือ (เช่นโรงงานในชนบทหรือสถานที่ก่อสร้าง) มันลดการบิดเบือนฮาร์มอนิก (ปัญหาทั่วไปที่มีไดรฟ์ความถี่ผันแปร) ได้มากถึง 40%ซึ่งช่วยปกป้องตัวเก็บประจุของไดรฟ์และยืดอายุการใช้งาน สำหรับการตั้งค่าที่มีพลังงานแสงอาทิตย์หรือเครื่องกำเนิดไฟฟ้าเครื่องปฏิกรณ์สายเป็นสิ่งจำเป็นในการกรองแรงดันไฟฟ้าออกจากแหล่งเหล่านี้
แผงควบคุม
SIEMENS 6SE6400-0AP00-0AA0 BOP (แผงควบคุมพื้นฐาน) ช่วยให้คุณปรับการตั้งค่า 6SE6420-2UD17-5AA1 โดยไม่มีคอมพิวเตอร์ มันแสดงข้อมูลเรียลไทม์เช่นความเร็วมอเตอร์ (ในรอบต่อนาที) และรหัสข้อผิดพลาด (เช่น F0001 สำหรับกระแสเกิน) ทำให้การแก้ไขปัญหาง่ายขึ้น สำหรับรีโมทควบคุม 6SE6400-0BE00-0AA0 AOP (แผงควบคุมขั้นสูง) เชื่อมต่อผ่าน RS485 เหมาะสำหรับพื้นโรงงานที่มีการติดตั้งไดรฟ์สูงหรือในพื้นที่ที่เข้าถึงได้ยาก AOP ยังเก็บการกำหนดค่าที่ตั้งไว้ล่วงหน้าสูงสุด 10 ครั้งประหยัดเวลาเมื่อทำการเขียนโปรแกรม 6SE6420-2UD17-5AA1 สำหรับงานที่แตกต่างกัน
แนวทางปฏิบัติที่ดีที่สุดสำหรับการติดตั้งสำหรับอุปกรณ์เสริม
- ตัดการเชื่อมต่อพลังงานกับซีเมนส์ 6SE6420-2UD17-5AA1 ก่อนที่จะติดตั้งอุปกรณ์เสริม รอ 5 นาทีเพื่อให้ตัวเก็บประจุปล่อย-สิ่งนี้จะป้องกันการกระแทกไฟฟ้าเนื่องจากตัวเก็บประจุสามารถเก็บประจุได้แม้หลังจากปิดไฟ
- ใช้ประแจแรงบิดเพื่อรักษาความปลอดภัยการเชื่อมต่อกับเทอร์มินัลของ 6SE6420-2UD17-5AA1 (ทำตามข้อกำหนดแรงบิดของคู่มือ: โดยทั่วไป 1.5 นาโนเมตรสำหรับสายสัญญาณ 4 นาโนเมตรสำหรับสายไฟ) เทอร์มินัลหลวมอาจทำให้เกิดความร้อนสูงเกินไปและขับเคลื่อนความผิดปกติ
- ตัวกรองเส้นทางและสายเคเบิลตัวต้านทานแยกต่างหากจากสายสัญญาณเพื่อหลีกเลี่ยงการรบกวน ตัวอย่างเช่นให้สายเคเบิลตัวกรองมอเตอร์อยู่ห่างจากสายเซ็นเซอร์อย่างน้อย 30 ซม. ที่เชื่อมต่อกับ 6SE6420-2UD17-5AA1- ซึ่งจะป้องกันเสียงรบกวนจากตัวกรองที่มีผลต่อข้อมูลเซ็นเซอร์
- หลังจากการติดตั้งให้เรียกใช้รอบการทดสอบ: เริ่มต้นไดรฟ์ด้วยความเร็ว 50% จำลองการหยุดอย่างฉับพลันเพื่อตรวจสอบตัวต้านทานเบรกและตรวจสอบรหัสข้อผิดพลาด ใช้แผง BOP เพื่อตรวจสอบว่าการอ่านตัวกรองและเครื่องปฏิกรณ์อยู่ในช่วงปกติ (เช่นความผันผวนของแรงดันไฟฟ้าต่ำกว่า 5%)
บทสรุป
การลงทุนในอุปกรณ์เสริมที่เข้ากันได้ช่วยเพิ่มซีเมนส์ 6SE6420-2UD17-5AA1ประสิทธิภาพความปลอดภัยและอายุการใช้งาน จากตัวกรองบรรทัดที่เก็บเสียงรบกวนในการตรวจสอบตัวต้านทานเบรกที่เปิดใช้งานการหยุดอย่างรวดเร็วและระบบระบายความร้อนที่ป้องกันความร้อนสูงเกินไปแต่ละส่วนมีบทบาทในการปรับการตั้งค่า micromaster420 ของคุณให้เหมาะสม จำไว้ว่าให้ใช้ชิ้นส่วนที่ได้รับการรับรองจากซีเมนส์-พวกเขาได้รับการทดสอบให้ทำงานอย่างราบรื่นกับ 6SE6420-2UD17-5AA1 ลดความเสี่ยงของปัญหาความเข้ากันได้ ด้วยการปฏิบัติตามแนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและเลือกอุปกรณ์เสริมที่เหมาะสมสำหรับแอปพลิเคชันของคุณคุณจะมั่นใจได้ว่าไดรฟ์จะทำงานได้อย่างมีประสิทธิภาพเป็นเวลาหลายปีลดเวลาหยุดทำงานและเพิ่มประสิทธิภาพสูงสุด
