ในโลกของระบบอัตโนมัติอุตสาหกรรมที่เครื่องจักรและระบบทำงานร่วมกันเพื่อผลิตสินค้าและจัดการกระบวนการการมีส่วนประกอบที่เชื่อถือได้เป็นกุญแจสำคัญ โมดูลอินพุตแบบอะนาล็อก SIMATIC SM331 เป็นองค์ประกอบสำคัญอย่างหนึ่ง มันทำหน้าที่เป็นสะพานเชื่อมระหว่างเซ็นเซอร์ทางกายภาพที่ตรวจสอบกระบวนการอุตสาหกรรมและตัวควบคุมตรรกะที่ตั้งโปรแกรมได้ (PLCs) ที่ควบคุมกระบวนการเหล่านั้น ไม่ว่าจะเป็นการวัดอุณหภูมิในโรงงานความดันในโรงงานเคมีหรือแรงดันไฟฟ้าในสถานีพลังงาน SIMATIC SM331 มีบทบาทสำคัญในการทำให้แน่ใจว่าข้อมูลที่ถูกต้องจะถูกส่งผ่าน ในคู่มือนี้เราจะสำรวจว่าSIMATIC SM331คือวิธีการทำงานที่ใช้และเคล็ดลับที่มีประโยชน์สำหรับการใช้งาน ดำน้ำในตอนนี้เพื่อเรียนรู้วิธีที่คุณสามารถใช้ประโยชน์จากโมดูลนี้เพื่อเพิ่มประสิทธิภาพในการดำเนินงานอุตสาหกรรมของคุณ!
โมดูลอินพุตแบบอะนาล็อก SIMATIC SM331 คืออะไร?

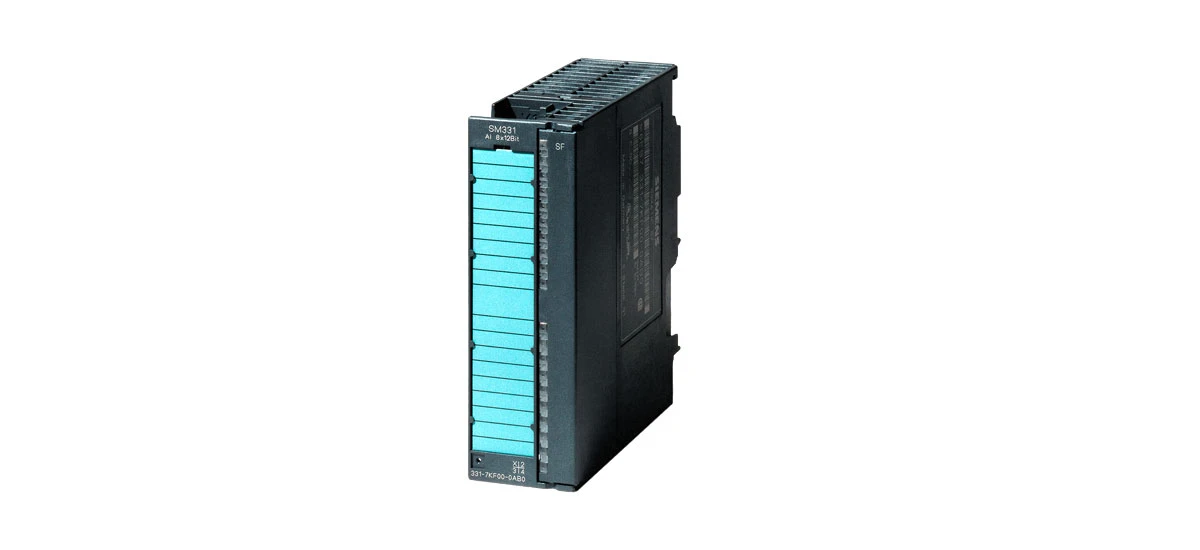

SIMATIC SM331 เป็นส่วนสำคัญของซีรี่ส์ Simatic S 7 - 300 ซึ่งเป็นตระกูลยอดนิยมของระบบ PLC ที่ใช้ในโรงงานพืชและสถานที่อุตสาหกรรมทั่วโลก ในฐานะโมดูลอินพุตแบบอะนาล็อกมันทำหน้าที่เป็นลิงค์ที่สำคัญระหว่างสภาพโลกแห่งความเป็นจริงของกระบวนการอุตสาหกรรมและสมองดิจิตอลของ PLC
สัญญาณอะนาล็อกนั้นแตกต่างจากสัญญาณดิจิตอลซึ่งมีเพียงสองสถานะ (เปิดหรือปิด) สัญญาณอะนาล็อกนั้นต่อเนื่องซึ่งหมายความว่าพวกเขาสามารถรับค่าใด ๆ ภายในช่วง ตัวอย่างเช่นเซ็นเซอร์อุณหภูมิอาจส่งสัญญาณที่เปลี่ยนแปลงได้อย่างราบรื่นจาก 0 ถึง 10 โวลต์เนื่องจากอุณหภูมิเริ่มต้นจาก 0 องศาเป็น 100 องศา SIMATIC SM331 ได้รับการออกแบบมาเพื่อใช้เซ็นเซอร์ที่แตกต่างกันเหล่านี้จากเซ็นเซอร์ที่วัดอุณหภูมิความดันการไหลความชื้นหรือแม้แต่ความเข้มแสงและเปลี่ยนเป็นตัวเลขดิจิตอลที่ PLC สามารถประมวลผลได้
การแปลงนี้ไม่ได้เป็นเพียงงานง่ายๆ SIMATIC SM331 ทำได้อย่างรวดเร็วและแม่นยำเพื่อให้มั่นใจว่า PLC ได้รับภาพที่ทันสมัยและแม่นยำเกี่ยวกับสิ่งที่เกิดขึ้นในกระบวนการอุตสาหกรรม หากไม่มีโมดูลนี้ PLC จะ "ตาบอด" ต่อการเปลี่ยนแปลงอย่างต่อเนื่องเหล่านี้ทำให้ไม่สามารถควบคุมกระบวนการที่มีความแม่นยำที่จำเป็น เข้ากันได้กับเซ็นเซอร์หลายประเภทซึ่งทำให้เป็นตัวเลือกที่ยืดหยุ่นสำหรับการตั้งค่าอุตสาหกรรมต่างๆ
ฟังก์ชั่นของ simatic sm331
ฟังก์ชั่นการแปลงสัญญาณ
หนึ่งในฟังก์ชั่นหลักของ SIMATIC SM331 คือความสามารถในการแปลงสัญญาณ ฟังก์ชั่นการแปลงสัญญาณ SIMATIC SM331 นั้นมีประสิทธิภาพสูงการจัดการประเภทอินพุตแบบอะนาล็อกที่หลากหลายเพื่อตอบสนองความต้องการของเซ็นเซอร์อุตสาหกรรมที่แตกต่างกัน มันสามารถประมวลผลสัญญาณปัจจุบันเช่นช่วงทั่วไป 4 - 20 ma ซึ่งมักใช้สำหรับเซ็นเซอร์ที่ต้องส่งข้อมูลในระยะทางไกลโดยไม่สูญเสียความแข็งแรง สัญญาณแรงดันไฟฟ้ารวมถึง 0 - 10 V และ± 10 V นั้นได้รับการจัดการได้ง่าย-สิ่งเหล่านี้เป็นเรื่องธรรมดาในเซ็นเซอร์ที่วัดสิ่งต่าง ๆ เช่นตำแหน่งหรือระดับ
แต่ SIMATIC SM331 ไม่ได้หยุดอยู่แค่นั้น นอกจากนี้ยังสามารถทำงานกับสัญญาณพิเศษจากเซ็นเซอร์อุณหภูมิเช่นเทอร์โมคัปเปิล (ใช้สำหรับการวัดอุณหภูมิสูง) และเครื่องตรวจจับอุณหภูมิความต้านทาน (RTDs) ซึ่งเป็นที่รู้จักกันดีว่ามีความแม่นยำสูงในช่วงอุณหภูมิปานกลาง ความเก่งกาจนี้หมายความว่าไม่ว่าโรงงานจะใช้เซ็นเซอร์แรงดันไฟฟ้าอย่างง่ายหรือเทอร์โมคัปเปิลที่ซับซ้อนมากขึ้น SIMATIC SM331 สามารถแปลงสัญญาณของพวกเขาให้เป็นรูปแบบ PLC เข้าใจ
ความแม่นยำสูง
Simatic SM331 เป็นที่รู้จักกันดีว่ามีความแม่นยำสูงคุณลักษณะที่แยกออกจากกันในการตั้งค่าอุตสาหกรรมที่แม้แต่ข้อผิดพลาดการวัดขนาดเล็กสามารถนำไปสู่ปัญหาใหญ่ คุณสมบัติความแม่นยำของ SIMATIC SM331 รวมถึงอัตราความผิดพลาดต่ำซึ่งมักจะน้อยที่สุดเท่าที่± 0.1% ของช่วงสัญญาณเต็ม ซึ่งหมายความว่าหากเซ็นเซอร์วัดช่วงความดัน 0 ถึง 100 บาร์ SIMATIC SM331 จะแปลงสัญญาณนั้นโดยมีข้อผิดพลาดไม่เกิน 0.1 บาร์
ความแม่นยำในระดับนี้มีความสำคัญในกระบวนการเช่นการผลิตยาซึ่งปริมาณส่วนผสมจะต้องแน่นอนหรือในการแปรรูปอาหารซึ่งจะต้องเก็บอุณหภูมิไว้ในช่วงแคบ ๆ เพื่อความปลอดภัย ตัวอย่างเช่นหากเซ็นเซอร์ในเครื่องทำขนมวัดอุณหภูมิของน้ำตาลหลอมเหลวการอ่านที่แม่นยำจาก SIMATIC SM331 ทำให้มั่นใจได้ว่า PLC สามารถปรับระบบทำความเย็นเพื่อป้องกันไม่ให้น้ำตาลเผาไหม้หรือตกผลึกไม่ถูกต้อง หากปราศจากความแม่นยำนี้คุณภาพของผลิตภัณฑ์จะประสบและของเสียจะเพิ่มขึ้น
การแยกสัญญาณ
ฟังก์ชั่นที่ยอดเยี่ยมอีกอย่างหนึ่งของ SIMATIC SM331 คือการแยกสัญญาณซึ่งเป็นคุณสมบัติการป้องกันที่ทำให้สัญญาณอะนาล็อกสะอาดและเชื่อถือได้แม้ในสภาพแวดล้อมที่มีเสียงดังในอุตสาหกรรม การแยกสัญญาณทำงานโดยใช้สิ่งกีดขวางทางกายภาพของส่วนประกอบออปติคัลหรือแม่เหล็กเพื่อแยกสัญญาณอินพุตออกจากอุปกรณ์อิเล็กทรอนิกส์ภายในของโมดูลและส่วนที่เหลือของระบบ PLC สิ่งกีดขวางนี้ช่วยป้องกันเสียงรบกวนทางไฟฟ้าซึ่งสร้างขึ้นโดยเครื่องจักรเช่นมอเตอร์ช่างเชื่อมหรือปั๊มขนาดใหญ่จากการรบกวนสัญญาณอะนาล็อก
ในโรงงานที่วุ่นวายเสียงไฟฟ้ามีอยู่ทั่วไป มันอาจทำให้สัญญาณอะนาล็อกมีความผันผวนซึ่งนำไปสู่การอ่านที่ไม่ถูกต้อง ตัวอย่างเช่นเซ็นเซอร์ที่วัดการไหลของน้ำในท่ออาจส่งสัญญาณ 10 mA ที่มั่นคง แต่เสียงไฟฟ้าอาจทำให้สัญญาณนั้นกระโดดขึ้นและลงแบบสุ่ม สัญญาณแยกสัญญาณของ SIMATIC SM331 บล็อกเสียงนี้ทำให้มั่นใจได้ว่าสัญญาณดิจิตอลที่แปลงแล้วยังคงมั่นคงและแม่นยำ สิ่งนี้มีความสำคัญอย่างยิ่งในกระบวนการที่ละเอียดอ่อนเช่นการผลิตเซมิคอนดักเตอร์ซึ่งแม้แต่การหยุดชะงักของสัญญาณเล็ก ๆ ก็สามารถทำลายผลิตภัณฑ์ที่มีราคาแพงได้
การใช้งานอุตสาหกรรมของ SIMATIC SM331
อุตสาหกรรมการผลิต
SIMATIC SM331 ในอุตสาหกรรมการผลิตมีการใช้กันอย่างแพร่หลายมีบทบาทสำคัญในการทำให้สายการผลิตทำงานได้อย่างราบรื่นและมีประสิทธิภาพ ในโรงงานผลิตรถยนต์ตัวอย่างเช่นเซ็นเซอร์หลายร้อยตัวถูกวางไว้ตามสายประกอบ เซ็นเซอร์บางตัววัดความดันที่ใช้โดยแขนหุ่นยนต์เมื่อติดชิ้นส่วนเช่นประตูหรือล้อเพื่อให้มั่นใจว่าชิ้นส่วนจะแน่นแน่น แต่ไม่แน่นเกินไปซึ่งอาจทำให้รถเสียหายได้ คนอื่น ๆ ตรวจสอบอุณหภูมิของเตาอบสีตรวจสอบให้แน่ใจว่าสีแห้งอย่างสม่ำเสมอและปฏิบัติตามอย่างเหมาะสม
SIMATIC SM331 แปลงสัญญาณทั้งหมดความดันอุณหภูมิและแม้แต่ความเร็วของสายพานลำเลียงที่เคลื่อนย้ายชิ้นส่วนรถยนต์และส่งไปยัง PLC PLC จะใช้ข้อมูลนี้เพื่อทำการปรับแบบเรียลไทม์ หากแรงดันของแขนหุ่นยนต์สูงเกินไป PLC สามารถลดได้ หากเตาอบเย็นเกินไป PLC สามารถเพิ่มความร้อนได้ สิ่งนี้ไม่เพียง แต่ช่วยให้มั่นใจได้ถึงคุณภาพของผลิตภัณฑ์ แต่ยังช่วยป้องกันความเสียหายของอุปกรณ์และลดการหยุดทำงาน ในโรงงานอิเล็กทรอนิกส์ SIMATIC SM331 ใช้กับเซ็นเซอร์ที่วัดตำแหน่งของส่วนประกอบของแผงวงจรเพื่อให้แน่ใจว่าพวกเขาวางไว้อย่างถูกต้องก่อนการบัดกรี
อุตสาหกรรมเคมี
SIMATIC SM331 ในอุตสาหกรรมเคมีก็มีความสำคัญมากเช่นกันช่วยจัดการกระบวนการอันตรายและซับซ้อนอย่างปลอดภัย พืชเคมีจัดการสารที่อาจเป็นพิษไวไฟหรือกัดกร่อนได้ดังนั้นการตรวจสอบที่แม่นยำจึงเป็นสิ่งจำเป็น เซ็นเซอร์ในพืชเหล่านี้วัดช่วงของพารามิเตอร์: ระดับ pH ในการผสมถัง (เพื่อให้แน่ใจว่าปฏิกิริยาทางเคมีมีความสมดุล) ความเข้มข้นของก๊าซในถังเก็บ (เพื่อป้องกันการระเบิด) และความดันในหลอดเลือดปฏิกิริยา (เพื่อหลีกเลี่ยงการรั่วไหล)
ทั้งหมดนี้เป็นสัญญาณอะนาล็อกและ SIMATIC SM331 แปลงเป็นข้อมูลดิจิตอลสำหรับ PLC ตัวอย่างเช่นในพืชที่ทำปุ๋ยเซ็นเซอร์วัดระดับของก๊าซแอมโมเนียในเครื่องปฏิกรณ์ SIMATIC SM331 แปลงสัญญาณนี้และหากระดับสูงเกินไป PLC จะกระตุ้นวาล์วเพื่อปล่อยก๊าซส่วนเกินอย่างปลอดภัย ในอีกส่วนหนึ่งของพืชเซ็นเซอร์ตรวจสอบอุณหภูมิของส่วนผสมทางเคมี SIMATIC SM331 ส่งข้อมูลนี้ไปยัง PLC ซึ่งปรับระบบทำความร้อนเพื่อให้ส่วนผสมที่อุณหภูมิที่แน่นอนที่จำเป็นสำหรับการตอบสนองต่อการทำงาน หากไม่มีการแปลงที่แม่นยำของ SIMATIC SM331 กระบวนการเหล่านี้อาจไม่เสถียรนำไปสู่อุบัติเหตุหรือแบทช์ที่ล้มเหลว
อุตสาหกรรมพลังงาน
ในอุตสาหกรรมพลังงานที่มีการผลิตกระแสไฟฟ้าส่งและกระจาย SIMATIC SM331 มีบทบาทสำคัญในการรับรองความน่าเชื่อถือและความปลอดภัย โรงไฟฟ้าไม่ว่าพวกเขาจะเผาถ่านหินใช้พลังงานนิวเคลียร์หรือสายรัดลมพึ่งพาเซ็นเซอร์นับไม่ถ้วนเพื่อตรวจสอบอุปกรณ์ ในโรงไฟฟ้าถ่านหินเซ็นเซอร์วัดอุณหภูมิของไอน้ำในหม้อไอน้ำ (เพื่อป้องกันความร้อนสูงเกินไป) ความดันของน้ำในท่อ (เพื่อหลีกเลี่ยงการระเบิด) และระดับของเชื้อเพลิงในถังเก็บ
SIMATIC SM331 แปลงสัญญาณอะนาล็อกเหล่านี้ทำให้ PLC สามารถจับตาดูประสิทธิภาพของพืชได้อย่างต่อเนื่อง หากอุณหภูมิของไอน้ำสูงเกินไป PLC สามารถลดปริมาณถ่านหินที่ถูกเผา หากแรงดันน้ำลดลงมันสามารถเริ่มปั๊มเพื่อเพิ่ม ในสถานีย่อยไฟฟ้าซึ่งกระจายพลังงานไปยังบ้านและธุรกิจเซ็นเซอร์วัดแรงดันไฟฟ้าและกระแสไฟฟ้าในสายไฟฟ้า SIMATIC SM331 แปลงสัญญาณเหล่านี้และหากมีการเพิ่มขึ้นอย่างฉับพลัน (ซึ่งอาจสร้างความเสียหายให้กับอุปกรณ์) PLC สามารถปิดส่วนของเส้นได้อย่างรวดเร็ว สิ่งนี้จะช่วยป้องกันการดับไฟและทำให้กริดพลังงานมีเสถียรภาพ
เคล็ดลับในการใช้ simatic sm331
เคล็ดลับการติดตั้ง
เคล็ดลับการติดตั้ง SIMATIC SM331 มีความสำคัญต่อการติดตามเพื่อให้แน่ใจว่าโมดูลทำงานได้อย่างถูกต้องตั้งแต่วันแรก ก่อนอื่นให้ติดตั้ง Simatic SM331 บนราง DIN ซึ่งเป็นตัวยึดติดตั้งมาตรฐานที่ใช้ในแผงควบคุมอุตสาหกรรม สิ่งนี้ช่วยให้โมดูลปลอดภัยและป้องกันการสั่นสะเทือนจากการเชื่อมต่อคลาย เมื่อเชื่อมต่อเซ็นเซอร์เข้ากับโมดูลให้ใช้สายเคเบิลป้องกัน-สายเคเบิลเหล่านี้มีชั้นโลหะที่ปิดกั้นเสียงไฟฟ้าเพื่อป้องกันสัญญาณอะนาล็อกต่อไป
ตรวจสอบให้แน่ใจว่าได้ทำตามแผนภาพการเดินสายที่มาพร้อมกับ SIMATIC SM331 แต่ละสายเซ็นเซอร์จะต้องเชื่อมต่อกับเทอร์มินัลที่ถูกต้อง: ตัวอย่างเช่นเซ็นเซอร์ปัจจุบันมักจะเชื่อมต่อกับเทอร์มินัลที่มีป้ายกำกับ "+" และ "-" ในขณะที่เซ็นเซอร์แรงดันไฟฟ้าอาจใช้เทอร์มินัลที่ทำเครื่องหมายว่า "L+" และ "M" ขันสกรูเทอร์มินัลให้แน่นกับแรงบิดขวา (โดยปกติ 0.5 - 0.6 nm) เพื่อหลีกเลี่ยงการเชื่อมต่อที่หลวมซึ่งอาจทำให้เกิดการสูญเสียสัญญาณ ในที่สุดให้ Simatic SM331 อยู่ห่างจากอุปกรณ์แรงดันสูงเช่นมอเตอร์หรือหม้อแปลงเนื่องจากสิ่งเหล่านี้สามารถสร้างสนามแม่เหล็กที่แข็งแกร่งซึ่งรบกวนสัญญาณ
การบำรุงรักษาตามปกติ
เพื่อให้ SIMATIC SM331 ทำงานได้ดีจำเป็นต้องมีการบำรุงรักษาอย่างสม่ำเสมอ เริ่มต้นด้วยการทำความสะอาดโมดูลทุก 3 - 6 เดือนขึ้นอยู่กับสภาพแวดล้อมที่เต็มไปด้วยฝุ่น ใช้อากาศอัดเพื่อเป่าฝุ่นออกจากขั้วและช่องระบายอากาศระบายความร้อนสามารถดักจับความร้อนซึ่งส่งผลต่อประสิทธิภาพของโมดูล ตรวจสอบการเชื่อมต่อการเดินสายอย่างน้อยเดือนละครั้งเพื่อให้แน่ใจว่าพวกเขาแน่นและไม่สึกกร่อน การกัดกร่อน (การสะสมสีเขียวหรือสีขาวบนเทอร์มินัล) สามารถปิดกั้นสัญญาณดังนั้นขั้วที่สึกกร่อนทำความสะอาดด้วยผ้าแห้งหรือแปรงขนาดเล็ก
หาก SIMATIC SM331 แสดงข้อความแสดงข้อผิดพลาดบนหน้าจอ PLC "สัญญาณออกจากช่วง" หรือ "โมดูลล้มเหลว"-ไม่สนใจพวกเขา ข้อความเหล่านี้มักจะบ่งบอกถึงปัญหาเกี่ยวกับเซ็นเซอร์การเดินสายหรือโมดูลเอง การแก้ไขปัญหาโดยการตรวจสอบว่าเซ็นเซอร์ทำงานได้หรือไม่ (ลองแทนที่ด้วยเครื่องที่รู้จักกันดี) ตรวจสอบการเดินสายเพื่อพักและทำให้มั่นใจได้ว่าโมดูลจะใช้พลังงานอย่างเหมาะสม การทำตามคู่มือการบำรุงรักษาของผู้ผลิตจะช่วยแก้ไขปัญหาเล็ก ๆ น้อย ๆ ก่อนที่พวกเขาจะกลายเป็นปัญหาใหญ่
การสอบเทียบ
การปรับเทียบ SIMATIC SM331 เป็นครั้งคราวเป็นสิ่งสำคัญในการรักษาความแม่นยำสูง การสอบเทียบเกี่ยวข้องกับการเปรียบเทียบการอ่านของโมดูลกับมาตรฐานที่รู้จักและปรับหากมีความแตกต่าง ผู้เชี่ยวชาญส่วนใหญ่แนะนำให้ทำการสอบเทียบ SIMATIC SM331 ปีละครั้งแม้ว่าในสภาพแวดล้อมที่รุนแรง (เช่นพืชร้อนหรือชื้น) อาจต้องทำทุก 6 เดือน
ในการสอบเทียบคุณจะต้องใช้เครื่องกำเนิดสัญญาณมาตรฐานอุปกรณ์ที่สามารถสร้างสัญญาณอะนาล็อกที่แม่นยำ (เช่น 4 mA, 12 mA หรือ 20 mA สำหรับปัจจุบัน) เชื่อมต่อเครื่องกำเนิดไฟฟ้าเข้ากับ SIMATIC SM331 จากนั้นส่งสัญญาณที่รู้จัก (ตัวอย่างเช่น 10 mA) ตรวจสอบสิ่งที่การอ่าน PLC ได้รับ-ถ้าไม่ใช่ 10 mA ให้ใช้ซอฟต์แวร์การสอบเทียบของโมดูลหรือสวิตช์ DIP เพื่อปรับการอ่านจนกว่าจะตรงกับ สิ่งนี้ทำให้มั่นใจได้ว่า SIMATIC SM331 ยังคงแปลงสัญญาณอย่างแม่นยำซึ่งเป็นสิ่งจำเป็นสำหรับกระบวนการที่ต้องใช้การวัดที่แม่นยำเช่นการผลิตอุปกรณ์ทางการแพทย์หรือการผลิตชิ้นส่วนการบินและอวกาศ
บทสรุป
ที่SIMATIC SM331โมดูลอินพุตแบบอะนาล็อกเป็นรากฐานที่สำคัญของระบบอัตโนมัติอุตสาหกรรมที่มีความสามารถในการแปลงสัญญาณอะนาล็อกอย่างถูกต้องแยกออกจากการรบกวนและสนับสนุนภาคอุตสาหกรรมต่างๆ ตั้งแต่การผลิตไปจนถึงโรงงานเคมีและอุตสาหกรรมพลังงานบทบาทในการสร้างความมั่นใจว่าการดำเนินงานที่ราบรื่นและปลอดภัยนั้นไม่อาจปฏิเสธได้ โดยการติดตามการติดตั้งการบำรุงรักษาและเคล็ดลับการสอบเทียบที่เหมาะสมคุณสามารถเพิ่มประสิทธิภาพสูงสุด อย่ารอการรวมข้อมูลเชิงลึกเหล่านี้เข้ากับการตั้งค่าอุตสาหกรรมของคุณกับ SIMATIC SM331 และดูประสิทธิภาพและความน่าเชื่อถือที่ดีขึ้นในกระบวนการของคุณวันนี้!
