ข้อมูลเบื้องต้นเกี่ยวกับระบบเครือข่าย PLC ของ Siemens S7-400

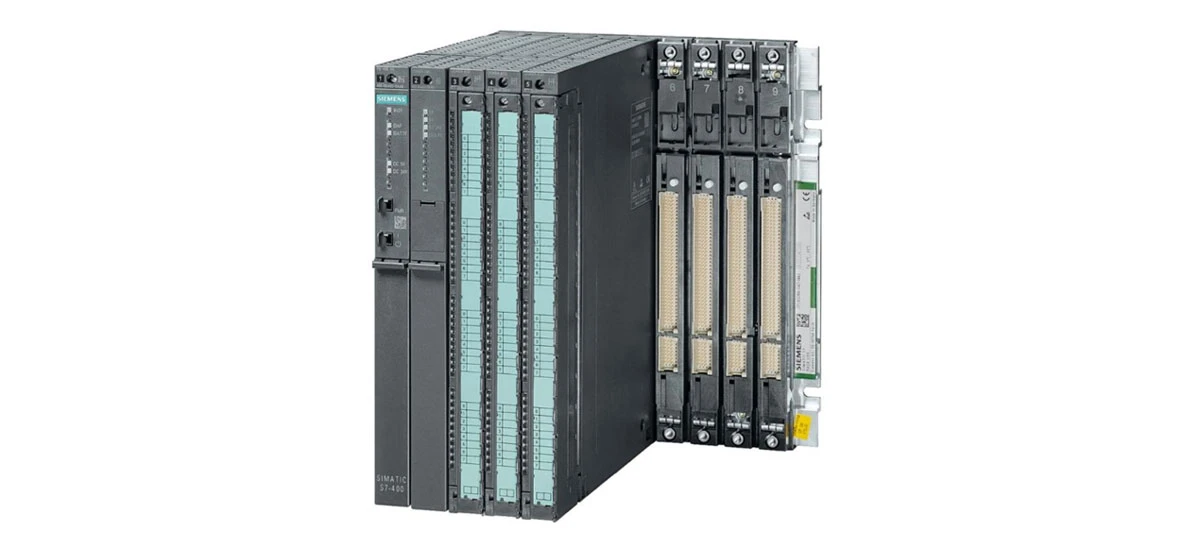

PLC ของ Siemens S7-400 เป็นหน่วยควบคุมทางอุตสาหกรรมที่ทรงพลังซึ่งใช้กันอย่างแพร่หลายในระบบการผลิต พลังงาน และระบบอัตโนมัติ ในการจัดตั้งทางอุตสาหกรรมสมัยใหม่ PLC เหล่านี้ไม่ค่อยทำงานโดยลำพัง-โดยอาศัยเครือข่ายที่แข็งแกร่งและโปรโตคอลการสื่อสารเพื่อเชื่อมต่อกับเซ็นเซอร์ แอคทูเอเตอร์ HMI (อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร) และอุปกรณ์ควบคุมอื่นๆ เครือข่ายอุตสาหกรรมกับ Siemens S7-400 PLC มีความสำคัญอย่างยิ่งต่อการแบ่งปันข้อมูล การประสานงาน และรับประกันการดำเนินงานที่ราบรื่นของสายการผลิตทั้งหมด ไม่ว่าจะในโรงงานขนาดเล็กหรือศูนย์อุตสาหกรรมขนาดใหญ่ ความสามารถของ Siemens S7-400 PLC ในการสื่อสารอย่างมีประสิทธิภาพจะกำหนดประสิทธิภาพและความน่าเชื่อถือของระบบอัตโนมัติ
โปรโตคอลการสื่อสารที่สำคัญสำหรับ Siemens S7-400
Profibus สำหรับ Siemens S7-400 PLC
Profibus เป็นหนึ่งในโปรโตคอลการสื่อสารทางอุตสาหกรรมที่ใช้กันอย่างแพร่หลาย และ PLC ของ Siemens S7-400 ก็สนับสนุน Profibus-DP (Decentralized Peripherals) อย่างเต็มที่เพื่อการแลกเปลี่ยนข้อมูลที่รวดเร็ว โปรโตคอลนี้เหมาะอย่างยิ่งสำหรับการเชื่อมต่อ Siemens S7-PLC 400 ตัวกับโมดูล I/O ระยะไกล ตัวแปลงความถี่ และอุปกรณ์ภาคสนามอื่นๆ การตั้งค่าการสื่อสาร Siemens S7-400 Profibus เกี่ยวข้องกับการเลือกอัตรารับส่งข้อมูลที่ถูกต้อง (จาก 9.6 kbps ถึง 12 Mbps) การกำหนดที่อยู่เฉพาะให้กับแต่ละอุปกรณ์ และใช้สายเคเบิล Profibus ที่มีฉนวนหุ้มเพื่อลดการรบกวน ในสภาพแวดล้อมอุตสาหกรรม Profibus-DP รับประกันว่าข้อมูลสำคัญ เช่น การอ่านอุณหภูมิหรือความเร็วมอเตอร์ ไปถึง Siemens S7-400 PLC แบบเรียลไทม์ ทำให้จำเป็นสำหรับการใช้งานที่ต้องคำนึงถึงเวลา
PROFINET สำหรับการเชื่อมต่อ Siemens S7-400
เนื่องจากโปรโตคอลที่ใช้อีเทอร์เน็ต- PROFINET จึงมอบความเร็วและความยืดหยุ่นที่สูงกว่า Profibus ทำให้เป็นตัวเลือกอันดับต้นๆ สำหรับเครือข่าย Siemens S7-400 สมัยใหม่ PLC ของ Siemens S7-400 สามารถเชื่อมต่อกับอุปกรณ์ PROFINET โดยใช้พอร์ตอีเทอร์เน็ตในตัว-หรือโมดูล PROFINET เฉพาะ โปรโตคอลนี้รองรับการสื่อสารทั้งแบบเรียลไทม์ (RT) และไอโซโครนัสแบบเรียลไทม์ (IRT) ซึ่งเหมาะอย่างยิ่งสำหรับระบบที่ซับซ้อนซึ่ง PLC และอุปกรณ์ Siemens S7-400 หลายตัวจำเป็นต้องซิงค์การทำงาน PROFINET ยังช่วยให้สามารถผสานรวมกับระบบ IT ได้อย่างง่ายดาย ช่วยให้สามารถตรวจสอบและควบคุม PLC ของ Siemens S7-400 จากตำแหน่งศูนย์กลางได้จากระยะไกล สำหรับธุรกิจที่ปรับขนาดระบบอัตโนมัติ ความสามารถของ PROFINET ในการจัดการอุปกรณ์นับร้อยทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับเครือข่าย Siemens S7-400
MPI (อินเทอร์เฟซหลาย-จุด) สำหรับ Siemens S7-400
MPI เป็นโปรโตคอลการสื่อสารที่เรียบง่ายและคุ้มค่า-ซึ่งออกแบบมาสำหรับเครือข่าย Siemens S7-400 ขนาดเล็ก- โดยทั่วไปจะใช้เพื่อเชื่อมต่อ Siemens S7-400 PLC กับ HMI หรือ Siemens PLC อื่นๆ (เช่น S7-300 หรือ S7-1200) สำหรับการแลกเปลี่ยนข้อมูลพื้นฐาน MPI ทำงานที่อัตรารับส่งข้อมูลสูงสุด 187.5 kbps และใช้โทโพโลยีบัส ซึ่งหมายความว่าอุปกรณ์หลายเครื่องสามารถใช้สายเคเบิลเดียวกันได้ แม้ว่าจะไม่เร็วเท่า Profibus หรือ PROFINET แต่ MPI ก็กำหนดค่าได้ง่ายและต้องใช้ฮาร์ดแวร์เพียงเล็กน้อย เมื่อแก้ไขปัญหาโปรโตคอล Siemens S7-400 MPI การแก้ไขทั่วไปได้แก่การตรวจสอบข้อขัดแย้งเกี่ยวกับที่อยู่ (อุปกรณ์แต่ละชิ้นต้องมีที่อยู่ MPI ที่ไม่ซ้ำกัน) และการตรวจสอบให้แน่ใจว่าขั้วต่อบัสได้รับการติดตั้งอย่างเหมาะสมที่ปลายทั้งสองด้านของสายเคเบิล
Ethernet/IP สำหรับการรวม Siemens S7-400
อีเทอร์เน็ต/IP เป็นอีกหนึ่งโปรโตคอลยอดนิยมที่ช่วยให้ Siemens S7-PLC 400 ตัวสามารถสื่อสารผ่านเครือข่ายอีเทอร์เน็ตมาตรฐานได้ โปรโตคอลนี้ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ ทำให้ง่ายต่อการเชื่อมต่อ PLC ของ Siemens S7-400 กับอุปกรณ์จากผู้ผลิตหลายราย การกำหนดค่าอีเทอร์เน็ตสำหรับ Siemens S7-400 เกี่ยวข้องกับการตั้งค่าที่อยู่ IP แบบคงที่ ซับเน็ตมาสก์ และเกตเวย์บนโมดูลอีเทอร์เน็ตของ PLC เมื่อกำหนดค่าแล้ว Siemens S7-400 จะสามารถแลกเปลี่ยนข้อมูลกับคอมพิวเตอร์ เซิร์ฟเวอร์ และอุปกรณ์อื่นๆ ที่รองรับ Ethernet/IP อีเทอร์เน็ต/IP มีประโยชน์อย่างยิ่งสำหรับแอปพลิเคชันที่ต้องการการถ่ายโอนข้อมูลขนาดใหญ่ เช่น การบันทึกข้อมูลการผลิต หรือการอัพเดตโปรแกรม PLC จากระยะไกล ความเข้ากันได้กับฮาร์ดแวร์อีเธอร์เน็ตมาตรฐานยังช่วยลดต้นทุนการตั้งค่าสำหรับเครือข่าย Siemens S7-400
การตั้งค่าเครือข่ายสำหรับ PLC ของ Siemens S7-400
ข้อกำหนดด้านฮาร์ดแวร์สำหรับระบบเครือข่าย Siemens S7-400
หากต้องการสร้างเครือข่ายที่เชื่อถือได้สำหรับ Siemens S7-PLC จำนวน 400 ตัว คุณต้องมีส่วนประกอบฮาร์ดแวร์เฉพาะ แกนหลักคือ Siemens S7-CPU 400 ซึ่งมาพร้อมกับ-พอร์ตการสื่อสารในตัว (เช่น MPI หรืออีเธอร์เน็ต) หรือรองรับโมดูลส่วนขยายสำหรับ Profibus หรือ PROFINET สำหรับเครือข่าย Profibus คุณจะต้องมีโมดูล Profibus-DP, สายเคเบิลตีเกลียวคู่ที่มีฉนวนป้องกัน และตัวเชื่อมต่อ DP ที่มีเทอร์มิเนเตอร์ในตัว สำหรับเครือข่าย Ethernet/PROFINET จำเป็นต้องใช้สายเคเบิล Cat5e หรือ Cat6 สวิตช์ Ethernet และโมดูล PROFINET สิ่งสำคัญคือต้องเลือกฮาร์ดแวร์ที่เข้ากันได้กับ Siemens S7-400 PLC เพื่อหลีกเลี่ยงปัญหาการเชื่อมต่อ โปรดตรวจสอบข้อมูลจำเพาะของผู้ผลิตสำหรับความเข้ากันได้ของโปรโตคอลการสื่อสาร Siemens S7-400 เสมอ
การกำหนดค่าซอฟต์แวร์สำหรับการสื่อสารของ Siemens S7-400
การกำหนดค่าเครือข่าย Siemens S7-400 ต้องใช้ซอฟต์แวร์ Siemens Step7 ซึ่งออกแบบมาโดยเฉพาะสำหรับการเขียนโปรแกรมและกำหนดค่า PLC S7 ขั้นตอนต่างๆ รวมถึงการสร้างโปรเจ็กต์ใหม่ในขั้นตอนที่ 7 การเพิ่ม CPU และโมดูลการสื่อสารของ Siemens S7-400 ให้กับการกำหนดค่าฮาร์ดแวร์ และการตั้งค่าพารามิเตอร์โปรโตคอล (เช่น ที่อยู่ อัตรารับส่งข้อมูล และการตั้งค่า IP) ตัวอย่างเช่น เมื่อตั้งค่า Profibus คุณจะต้องกำหนดที่อยู่ Profibus ให้กับ Siemens S7-400 PLC และอุปกรณ์ที่เชื่อมต่อแต่ละเครื่อง จากนั้นจึงเชื่อมโยงอุปกรณ์ในโปรเจ็กต์ Step7 สำหรับการกำหนดค่าอีเทอร์เน็ต คุณจะตั้งค่าที่อยู่ IP เฉพาะสำหรับ Siemens S7-400 และกำหนดค่าซับเน็ตมาสก์ให้ตรงกับอุปกรณ์อื่นๆ บนเครือข่าย หลังจากกำหนดค่า คุณจะดาวน์โหลดโปรเจ็กต์ไปยัง Siemens S7-400 PLC และทดสอบการเชื่อมต่อโดยใช้เครื่องมือวินิจฉัยออนไลน์ของ Step7
การแก้ไขปัญหาการสื่อสารของ Siemens S7-400
ปัญหาทั่วไปกับระบบเครือข่าย Siemens S7-400
แม้ว่าจะมีการตั้งค่าที่เหมาะสม ปัญหาการสื่อสารของ Siemens S7-400 ก็สามารถเกิดขึ้นได้ ปัญหาทั่วไปได้แก่ความขัดแย้งด้านที่อยู่ (เมื่ออุปกรณ์สองเครื่องใช้ Profibus หรือที่อยู่ IP เดียวกัน) สายเคเบิลหรือขั้วต่อเสียหาย การตั้งค่าโปรโตคอลไม่ถูกต้อง และโมดูลการสื่อสารผิดพลาด ปัญหาที่พบบ่อยอีกประการหนึ่งคือคุณภาพสัญญาณไม่ดีในเครือข่าย Profibus ซึ่งมักเกิดจากสายเคเบิลที่ไม่มีการชีลด์หรือตัวเทอร์มิเนเตอร์ขาดหายไป สำหรับเครือข่าย MPI การถ่ายโอนข้อมูลที่ช้าหรือการเชื่อมต่อหลุดอาจเป็นผลมาจากการโอเวอร์โหลดบัสด้วยอุปกรณ์มากเกินไป ในเครือข่าย Ethernet/PROFINET การตั้งค่าไฟร์วอลล์หรือความแออัดของเครือข่ายสามารถป้องกันไม่ให้ Siemens S7-400 PLC สื่อสารกับอุปกรณ์อื่นได้
แนวทางแก้ไขสำหรับข้อผิดพลาดในการสื่อสารของ Siemens S7-400
ในการแก้ไขปัญหาการสื่อสารของ Siemens S7-400 ให้เริ่มต้นด้วยการตรวจสอบพื้นฐาน: ตรวจสอบให้แน่ใจว่าสายเคเบิลทั้งหมดเชื่อมต่ออย่างถูกต้องและไม่เสียหาย ตรวจสอบว่าอุปกรณ์แต่ละเครื่องมีที่อยู่ที่ไม่ซ้ำกัน และยืนยันว่าการตั้งค่าโปรโตคอล (อัตรารับส่งข้อมูล ที่อยู่ IP ซับเน็ตมาสก์) ตรงกันทั่วทั้งเครือข่าย สำหรับเครือข่าย Profibus ให้ใช้เครื่องทดสอบ Profibus เพื่อตรวจสอบคุณภาพสัญญาณและให้แน่ใจว่าเทอร์มิเนเตอร์ได้รับการติดตั้งที่ปลายทั้งสองด้านของบัส สำหรับการแก้ไขปัญหาโปรโตคอล MPI ให้ลดจำนวนอุปกรณ์บนบัสหรือเพิ่มอัตรารับส่งข้อมูลหากเป็นไปได้ สำหรับปัญหาอีเทอร์เน็ต ให้ตรวจสอบการตั้งค่าไฟร์วอลล์เพื่ออนุญาตการรับส่งข้อมูลไปยังที่อยู่ IP ของ Siemens S7-400 PLC และใช้เครื่องมือตรวจสอบเครือข่ายเพื่อระบุความแออัด หากโมดูลการสื่อสารชำรุด ให้เปลี่ยนเป็นโมดูลที่ใช้ร่วมกันได้ซึ่งออกแบบมาสำหรับ Siemens S7-400 PLC
ข้อดีของระบบเครือข่าย Siemens S7-400 ในการตั้งค่าอุตสาหกรรม
การถ่ายโอนข้อมูลที่เชื่อถือได้ด้วย Siemens S7-400 PLC
Siemens S7-PLC 400 ตัวขึ้นชื่อในด้านการออกแบบที่แข็งแกร่ง และโปรโตคอลการสื่อสารที่รองรับจะรักษาความน่าเชื่อถือนี้ในสภาพแวดล้อมทางอุตสาหกรรม Profibus และ PROFINET ได้รับการออกแบบมาเพื่อทนต่อการรบกวนทางแม่เหล็กไฟฟ้า ความผันผวนของอุณหภูมิ และความท้าทายที่เกิดจากการสั่นสะเทือนในโรงงาน ช่วยให้มั่นใจได้ว่าข้อมูลที่ถ่ายโอนระหว่าง Siemens S7-400 PLC และอุปกรณ์อื่นๆ มีความแม่นยำและสม่ำเสมอ ซึ่งช่วยลดความเสี่ยงของข้อผิดพลาดในการผลิต ไม่ว่าจะในสายการประกอบยานยนต์หรือโรงไฟฟ้า การสื่อสารที่เชื่อถือได้ของ Siemens S7-400 PLC ช่วยให้กระบวนการที่สำคัญทำงานได้อย่างราบรื่น
ความสามารถในการปรับขนาดของเครือข่ายการสื่อสาร Siemens S7-400
ประโยชน์หลักประการหนึ่งของเครือข่าย Siemens S7-400 คือความสามารถในการขยายขนาด เมื่อธุรกิจเติบโตขึ้น พวกเขาสามารถเพิ่มอุปกรณ์เพิ่มเติมให้กับเครือข่าย Siemens S7-400 ได้อย่างง่ายดายโดยไม่ต้องเปลี่ยนระบบทั้งหมด เครือข่าย Profibus สามารถรองรับอุปกรณ์ได้สูงสุด 127 เครื่องต่อเซ็กเมนต์ ในขณะที่ PROFINET และ Ethernet/IP ช่วยให้สามารถเชื่อมต่อได้มากขึ้น ความสามารถของ Siemens S7-400 ในการรองรับโปรโตคอลหลายตัวยังหมายความว่าธุรกิจต่างๆ สามารถบูรณาการอุปกรณ์ใหม่ที่ใช้โปรโตคอลที่แตกต่างกัน เช่น การเพิ่มเซ็นเซอร์อีเทอร์เน็ต/IP ให้กับเครือข่าย Profibus ที่มีอยู่ ความสามารถในการปรับขนาดนี้ทำให้ Siemens S7-400 PLC เป็นการลงทุนระยะยาวสำหรับการดำเนินงานทางอุตสาหกรรมที่กำลังเติบโต
ความเข้ากันได้กับอุปกรณ์อุตสาหกรรม
ความเข้ากันได้ของโปรโตคอลการสื่อสาร Siemens S7-400 เป็นข้อได้เปรียบที่สำคัญสำหรับผู้ใช้ในภาคอุตสาหกรรม PLC เหล่านี้ทำงานได้อย่างราบรื่นกับอุปกรณ์จาก Siemens และผู้ผลิตชั้นนำอื่นๆ รวมถึง HMI เซ็นเซอร์ แอคชูเอเตอร์ และตัวแปลงความถี่ ไม่ว่าคุณจะใช้ Siemens HMI หรือเซ็นเซอร์อีเทอร์เน็ต/IP ของบริษัทอื่น- Siemens S7-400 ก็สามารถสื่อสารกับอุปกรณ์ได้โดยใช้โปรโตคอลมาตรฐาน ความเข้ากันได้นี้ช่วยลดต้นทุนในการบูรณาการและทำให้การออกแบบระบบง่ายขึ้น เนื่องจากผู้ใช้ไม่จำเป็นต้องจำกัดตัวเองอยู่เพียงอุปกรณ์ยี่ห้อเดียว ตัวอย่างเช่น โรงงานสามารถใช้ PLC ของ Siemens S7-400 กับโมดูล Profibus-DP I/O จากผู้ผลิตรายหนึ่ง และใช้ PROFINET HMI จากอีกรายหนึ่งได้ ทำให้เกิดระบบอัตโนมัติที่ยืดหยุ่นและคุ้มค่า
ความสามารถด้านเครือข่ายของ PLC ของ Siemens S7- จำนวน 400 ตัวและการรองรับโปรโตคอลการสื่อสารที่หลากหลาย ทำให้สิ่งเหล่านี้เป็นรากฐานสำคัญของระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ ด้วยการทำความเข้าใจวิธีการตั้งค่า กำหนดค่า และแก้ไขปัญหาเครือข่ายเหล่านี้ ธุรกิจต่างๆ จึงสามารถเพิ่มประสิทธิภาพและความน่าเชื่อถือของระบบอัตโนมัติของตนได้สูงสุด ไม่ว่าจะใช้ Profibus เพื่อการสื่อสารภาคสนามที่รวดเร็ว PROFINET สำหรับการซิงค์แบบเรียลไทม์ หรือใช้ Ethernet/IP สำหรับการบูรณาการด้าน IT PLC Siemens S7-400 มอบการเชื่อมต่อที่จำเป็นสำหรับสภาพแวดล้อมทางอุตสาหกรรมในปัจจุบัน
