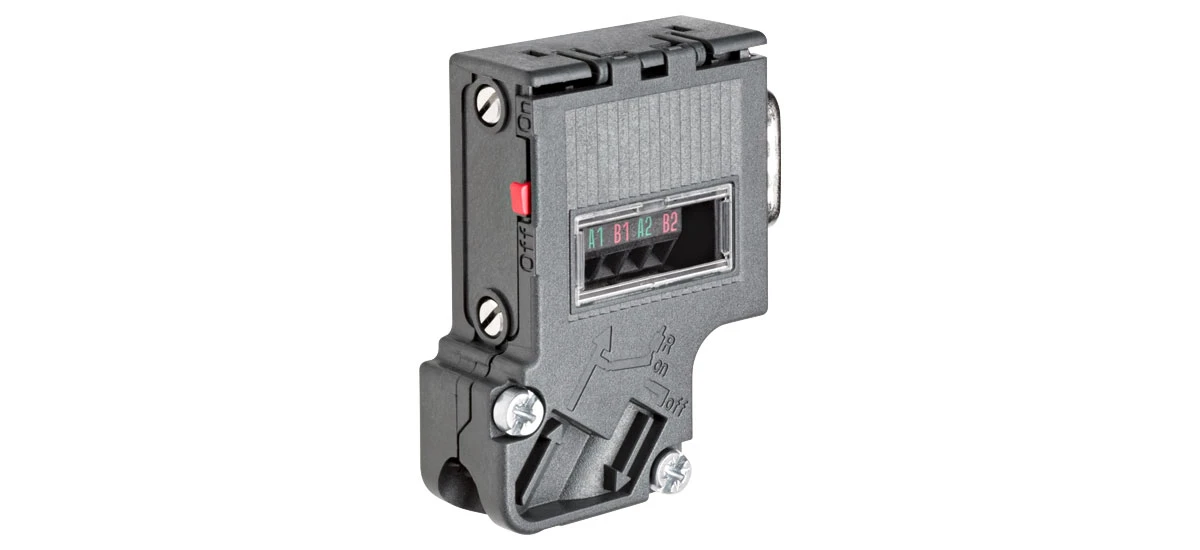

ตัวเชื่อมต่อ PROFIBUS DP Bus พร้อมอินเทอร์เฟซการเขียนโปรแกรม: เจาะลึกทางเทคนิค

ในโรงงานที่มีผู้คนพลุกพล่าน หุ่นยนต์ เซ็นเซอร์ และตัวควบคุมอาศัยการสื่อสารที่ราบรื่นเพื่อหลีกเลี่ยงข้อผิดพลาดและทำให้การผลิตดำเนินต่อไป-นี่คือจุดที่ PROFIBUS DP เข้ามามีบทบาท เนื่องจากเป็นระบบการสื่อสารทางอุตสาหกรรมทั่วไป ระบบช่วยให้อุปกรณ์แบ่งปันข้อมูลได้ แต่การทำงานนี้จะไม่ได้ผลหากไม่มีชิ้นส่วนเล็กๆ แต่สำคัญ นั่นคือตัวเชื่อมต่อบัส PROFIBUS DP "ปลั๊ก" นี้เป็นสิ่งที่เชื่อมโยงอุปกรณ์ทางกายภาพและรับรองว่าข้อมูลของพวกเขายังคงเชื่อถือได้ แม้ในสภาพแวดล้อมโรงงานที่มีเสียงดัง

โรงงานในปัจจุบันต้องการมากกว่าตัวเชื่อมต่อพื้นฐาน-แต่ต้องการตัวเชื่อมต่อที่ปรับให้เข้ากับงานที่แตกต่างกัน นั่นเป็นเหตุผลว่าทำไมตัวเชื่อมต่อบัส PROFIBUS DP พร้อมอินเทอร์เฟซการเขียนโปรแกรมจึงมีความจำเป็น: พอร์ตขนาดเล็กเหล่านี้ (เช่น USB หรืออีเทอร์เน็ต) ช่วยให้คุณสามารถปรับแต่งการตั้งค่า (เช่น ความเร็วข้อมูลหรือที่อยู่อุปกรณ์) ด้วยแล็ปท็อป โดยไม่ต้องกังวลกับสวิตช์ขนาดเล็กอีกต่อไป ในบล็อกนี้ เราจะแจกแจงรายละเอียดว่าตัวเชื่อมต่อเหล่านี้คืออะไร เหตุใดอินเทอร์เฟซการเขียนโปรแกรมจึงมีความสำคัญ วิธีการทำงาน ตำแหน่งที่ตัวเชื่อมต่อเหล่านี้ถูกนำมาใช้ และวิธีการเลือกตัวเชื่อมต่อที่เหมาะสม-ทั้งหมดนี้ทำได้ง่ายๆ-เพื่อ-ปฏิบัติตามข้อกำหนด ไม่ว่าคุณจะเพิ่งเริ่มใช้ระบบอัตโนมัติหรือต้องการเรียนรู้เพิ่มเติม

ทำความเข้าใจกับตัวเชื่อมต่อ PROFIBUS DP Bus: พื้นฐานและความสำคัญ

ในระบบอัตโนมัติทางอุตสาหกรรม เครื่องจักร เช่น หุ่นยนต์ เซ็นเซอร์ และตัวควบคุมจำเป็นต้องพูดคุยกัน PROFIBUS DP เป็นโปรโตคอลการสื่อสารยอดนิยมที่ทำให้การพูดคุยนี้เกิดขึ้นได้- และตัวเชื่อมต่อบัส PROFIBUS DP ก็คือ "ปลั๊ก" ที่เชื่อมโยงเครื่องเหล่านี้ หากไม่มีตัวเชื่อมต่อบัส PROFIBUS DP ที่เชื่อถือได้ ข้อมูลจะไม่สามารถเคลื่อนย้ายระหว่างอุปกรณ์ได้ และสายการผลิตอาจหยุดทำงาน

ขั้วต่อบัส PROFIBUS DP พื้นฐานมีสองงานหลัก ประการแรก เชื่อมต่ออุปกรณ์ทางกายภาพ (เช่น PLC และมอเตอร์สายพานลำเลียง) โดยใช้สายเคเบิล ประการที่สอง ช่วยปกป้องข้อมูลจากการรบกวนทางไฟฟ้า ซึ่งเป็นเรื่องปกติในโรงงานที่มีเครื่องจักรจำนวนมาก ตัวอย่างเช่น ในโรงงานผลิตรถยนต์ หุ่นยนต์เชื่อมจะส่งข้อมูลอุณหภูมิร้อนไปยังตัวควบคุม- ตัวเชื่อมต่อบัส PROFIBUS DP ช่วยให้มั่นใจได้ว่าข้อมูลนี้จะไม่เสียหาย ดังนั้นหุ่นยนต์จึงไม่ทำผิดพลาด

บทบาทสำคัญของอินเทอร์เฟซการเขียนโปรแกรมในตัวเชื่อมต่อ PROFIBUS DP Bus

อินเทอร์เฟซการเขียนโปรแกรมคือพอร์ตขนาดเล็ก (เช่น USB หรืออีเทอร์เน็ต) บนขั้วต่อบัส PROFIBUS DP ช่วยให้คุณสามารถเชื่อมต่อขั้วต่อกับแล็ปท็อปหรือคอมพิวเตอร์เพื่อเปลี่ยนการตั้งค่าได้ ทำไมสิ่งนี้ถึงสำคัญ? การตั้งค่าเริ่มต้นบนขั้วต่อบัส PROFIBUS DP อาจไม่ตรงกับความต้องการของโรงงานของคุณ ตัวอย่างเช่น หากคุณมีเซ็นเซอร์ 10 ตัว แต่ละตัวจะต้องมี "ที่อยู่" ที่ไม่ซ้ำกันในการส่งข้อมูล- อินเทอร์เฟซการเขียนโปรแกรมช่วยให้คุณตั้งค่าที่อยู่เหล่านี้ได้อย่างง่ายดาย

อินเทอร์เฟซการเขียนโปรแกรมทำให้การกำหนดค่าอุปกรณ์ง่ายขึ้นได้อย่างไร

ก่อนที่จะมีอินเทอร์เฟซการเขียนโปรแกรม ช่างเทคนิคต้องใช้สวิตช์เล็กๆ บนตัวเชื่อมต่อบัส PROFIBUS DP เพื่อเปลี่ยนการตั้งค่า มันช้าและง่ายที่จะเลอะเทอะ ขณะนี้ ด้วยอินเทอร์เฟซการเขียนโปรแกรม คุณเพียงแค่เสียบสาย USB เข้ากับขั้วต่อแล้วเปิดซอฟต์แวร์ง่ายๆ (เช่น Siemens SIMATIC Step 7) คุณสามารถดูการตั้งค่าทั้งหมดบนหน้าจอ คลิกเพื่อแก้ไข และบันทึกการเปลี่ยนแปลง

ผู้ใช้ใหม่จำนวนมากถามถึงวิธีใช้อินเทอร์เฟซการเขียนโปรแกรมบนตัวเชื่อมต่อบัส PROFIBUS DP และคำตอบนั้นง่ายมาก: ติดตั้งซอฟต์แวร์ เชื่อมต่อสายเคเบิล และทำตามขั้นตอนบนหน้าจอ- ตัวอย่างเช่น ในโรงงานบรรจุภัณฑ์อาหาร คุณสามารถใช้อินเทอร์เฟซเพื่อตั้งค่าตัวเชื่อมต่อให้ส่งข้อมูลน้ำหนักจากเครื่องชั่งไปยังเครื่องบรรจุภัณฑ์ทุกๆ 2 วินาที-โดยไม่ต้องคาดเดาอีกต่อไป

รายละเอียดทางเทคนิคของตัวเชื่อมต่อ PROFIBUS DP Bus พร้อมอินเทอร์เฟซการเขียนโปรแกรม

เพื่อให้ทำงานได้ดีในโรงงาน ขั้วต่อบัส PROFIBUS DP มีคุณสมบัติทางเทคนิคพิเศษ มาแจกแจงสิ่งที่สำคัญที่สุดกันดีกว่า

การกำหนดค่าพินเพื่อการไหลของข้อมูลที่เชื่อถือได้

ตัวเชื่อมต่อบัส PROFIBUS DP ส่วนใหญ่มีพอร์ต 9- พิน (เรียกว่าตัวเชื่อมต่อ D- Sub) พินเพียงไม่กี่พินเท่านั้นที่สำคัญสำหรับข้อมูล: พิน 3 (DATA+) และพิน 8 (DATA-) พินทั้งสองนี้จะนำข้อมูลจริงระหว่างอุปกรณ์ต่างๆ อินเทอร์เฟซการเขียนโปรแกรมช่วยให้แน่ใจว่าพินเหล่านี้ทำงานอย่างถูกต้อง หาก Pin 3 หลวม ซอฟต์แวร์จะแสดงข้อผิดพลาด เพื่อให้คุณสามารถแก้ไขได้อย่างรวดเร็ว พินอื่นๆ (เช่น พิน 4 สำหรับกราวด์) ช่วยป้องกันสัญญาณจากการรบกวน

ความเร็วการถ่ายโอนข้อมูลและการรองรับอินเทอร์เฟซการเขียนโปรแกรม

ตัวเชื่อมต่อบัส PROFIBUS DP สามารถส่งข้อมูลด้วยความเร็วที่แตกต่างกัน ตั้งแต่ช้า (9.6 kbps) ไปจนถึงเร็วมาก (12 Mbps) ความเร็วที่คุณต้องการขึ้นอยู่กับเครื่องจักรของคุณ: ความเร็วที่ช้าใช้ได้กับสวิตช์ธรรมดา (ส่งข้อมูล "เปิด/ปิด") เท่านั้น ในขณะที่หุ่นยนต์ที่ส่งวิดีโอการทำงานต้องใช้ความเร็วที่รวดเร็ว

อินเทอร์เฟซการเขียนโปรแกรมช่วยให้คุณปรับความเร็วนี้ได้ แต่ก่อนอื่น ให้ตรวจสอบความเข้ากันได้ของอินเทอร์เฟซการเขียนโปรแกรมตัวเชื่อมต่อบัส PROFIBUS DP กับซอฟต์แวร์ของคุณ-อินเทอร์เฟซที่ทันสมัยที่สุดใช้งานได้กับเครื่องมือทั่วไป ขั้นตอนนี้เป็นกุญแจสำคัญสำหรับการเพิ่มประสิทธิภาพความเร็วข้อมูลอินเทอร์เฟซการเขียนโปรแกรมตัวเชื่อมต่อบัส PROFIBUS DP ตัวอย่างเช่น ในคลังสินค้าโลจิสติกส์ คุณอาจตั้งค่าตัวเชื่อมต่อเป็น 38.4 kbps สำหรับเซ็นเซอร์สายพานลำเลียง-เร็วพอที่จะติดตามกล่อง แต่ไม่เร็วจนทำให้เปลืองแบนด์วิธ

การใช้งานจริง-ทั่วโลกของตัวเชื่อมต่อ PROFIBUS DP Bus พร้อมอินเทอร์เฟซการเขียนโปรแกรม

ตัวเชื่อมต่อบัส PROFIBUS DP พร้อมอินเทอร์เฟซการเขียนโปรแกรมใช้ในเกือบทุกอุตสาหกรรมที่ใช้ระบบอัตโนมัติ พวกเขาแก้ปัญหาเฉพาะในที่ทำงานต่างๆ-ลองดูตัวอย่างโดยละเอียดสี่ตัวอย่างเพื่อดูว่าทำงานอย่างไร:

1. การผลิตยานยนต์: ร้านเชื่อมและเคลือบ

โรงงานรถยนต์มีสองส่วนสำคัญที่การสื่อสารไม่ล้มเหลว: สายเชื่อมและบูธเคลือบ ในร้านเชื่อม แขนหุ่นยนต์ 20+ ทำงานพร้อมกันเพื่อเชื่อมโครงรถยนต์ หุ่นยนต์แต่ละตัวจะต้องส่งตำแหน่งของมัน (เช่น "ตรงกลางด้านซ้าย 10 ซม.") ไปยัง PLC กลางทุกๆ 0.5 วินาที ตัวเชื่อมต่อบัส PROFIBUS DP เชื่อมโยงหุ่นยนต์แต่ละตัวเข้ากับ PLC-แต่ถ้าหุ่นยนต์ทั้งหมดใช้ที่อยู่เริ่มต้นเดียวกัน PLC จะสับสน เมื่อใช้อินเทอร์เฟซการเขียนโปรแกรม ช่างเทคนิคจะตั้งค่าที่อยู่เฉพาะ (เช่น "หุ่นยนต์ 1: ที่อยู่ 5", "หุ่นยนต์ 2: ที่อยู่ 6") ภายใน 2 นาทีต่อหุ่นยนต์

ในบูธเคลือบ เซ็นเซอร์ความชื้นจะป้องกันไม่ให้สีแห้งไม่สม่ำเสมอ เซ็นเซอร์จะส่งข้อมูลความชื้น (เช่น "ความชื้น 60%) ไปยังตัวควบคุม หากบูธแห้งเกินไป ตัวควบคุมจะเปิดระบบหมอก อินเทอร์เฟซการเขียนโปรแกรมช่วยให้ผู้ปฏิบัติงานสามารถปรับความถี่ที่เซ็นเซอร์ส่งข้อมูล-จากทุกๆ 1 วินาที (สำหรับการเปลี่ยนแปลงที่รวดเร็ว) เป็นทุกๆ 5 วินาที (สำหรับสภาวะที่เสถียร) หากไม่มีสิ่งนี้ เซ็นเซอร์อาจส่งข้อมูลช้าเกินไป ส่งผลให้งานสีไม่ดี

2. โรงบำบัดน้ำ: ถังตกตะกอนและสถานีสูบน้ำ

โรงบำบัดน้ำใช้ขั้วต่อบัส PROFIBUS DP เพื่อตรวจสอบและควบคุมวิธีการทำความสะอาดน้ำ ในถังตกตะกอน เซ็นเซอร์จะวัดปริมาณสิ่งสกปรกที่เกาะอยู่ด้านล่าง ข้อมูลเซ็นเซอร์จะถูกส่งไปยังตัวควบคุมวาล์ว-หากสิ่งสกปรกสะสมมากเกินไป วาล์วจะเปิดออกเพื่อระบายออก ขั้วต่อบัส PROFIBUS DP ที่นี่จำเป็นต้องรับมือกับสภาวะที่เปียกและมีฝุ่น (ส่วนใหญ่ใช้เปลือกที่ได้รับการจัดอันดับ IP67 เพื่อต้านทานการกระเด็นของน้ำ)

อินเทอร์เฟซการตั้งโปรแกรมแก้ไขปัญหาทั่วไป: หากเซ็นเซอร์อยู่ห่างจากตัวควบคุมมากเกินไป (มากกว่า 100 เมตร) ข้อมูลอาจช้าลง ช่างเทคนิคใช้อินเทอร์เฟซเพื่อปรับการตั้งค่าที่เรียกว่า "อัตราการทำซ้ำ"- ซึ่งจะทำให้ตัวเชื่อมต่อ-ส่งข้อมูลซ้ำหากสูญหาย ดังนั้นวาล์วจึงไม่พลาดสัญญาณ ในสถานีสูบน้ำ อินเทอร์เฟซยังช่วยให้ผู้ปฏิบัติงานสามารถตั้งค่า "เกณฑ์การแจ้งเตือน"- หากแรงดันของปั๊มสูงถึง 80 PSI (สูงเกินไป) ตัวเชื่อมต่อจะส่งการแจ้งเตือนไปยังห้องควบคุมทันที

3. การประกอบชิ้นส่วนอิเล็กทรอนิกส์: SMT Pick-และ-Place Machines

โรงงานที่ผลิตโทรศัพท์หรือแท็บเล็ตใช้เครื่องจักร SMT (Surface Mount Technology) เพื่อวางชิ้นส่วนเล็กๆ (เช่น ไมโครชิป) บนแผงวงจร เครื่องจักรเหล่านี้จำเป็นต้องใช้จุดข้อมูลหลักสองจุดร่วมกัน: ขนาดของชิ้นส่วน (เช่น "2 มม. x 1 มม.") และความแม่นยำในการจัดวาง (เช่น "0.1 มม. จากขอบ") ขั้วต่อบัส PROFIBUS DP เชื่อมโยงเครื่องจักรกับกล้องวิชันซิสเต็มที่จะตรวจสอบขนาดชิ้นส่วน

อินเทอร์เฟซการเขียนโปรแกรมช่วยแก้ปัญหาใหญ่: ส่วนต่างๆ ต้องการรูปแบบข้อมูลที่แตกต่างกัน ตัวอย่างเช่น ไมโครชิปต้องการหน่วย "เมตริก" ในขณะที่ตัวต้านทานต้องการหน่วย "อิมพีเรียล" แทนที่จะซื้อตัวเชื่อมต่อใหม่สำหรับแต่ละชิ้นส่วน พนักงานใช้อินเทอร์เฟซเพื่อสลับระหว่างรูปแบบต่างๆ ได้ใน 30 วินาที พวกเขายังใช้อินเทอร์เฟซเพื่อตั้งค่า "เวลาหน่วง"-หากกล้องถ่ายภาพช้า ตัวเชื่อมต่อจะรอ 0.2 วินาทีก่อนที่จะส่งข้อมูล ดังนั้นเครื่องจึงไม่วางชิ้นส่วนไม่ถูกต้อง

4. อาหารและเครื่องดื่ม: สายการบรรจุขวด

ในโรงงานโซดาหรือน้ำ สายการผลิตต้องเติม 500+ ขวดต่อนาทีโดยไม่หก เซ็นเซอร์จะนับจำนวนขวดที่ผ่านจุดหนึ่ง และตัวควบคุมจะปรับความเร็วของหัวฉีด ขั้วต่อบัส PROFIBUS DP ที่นี่มักทำจากพลาสติกที่ปลอดภัยสำหรับอาหาร- (เพื่อให้ตรงตามมาตรฐาน FDA) และมีอินเทอร์เฟซการตั้งโปรแกรมแบบปิดผนึก (เพื่อป้องกันไม่ให้ของเหลวไหลออกมา)

อินเทอร์เฟซการเขียนโปรแกรมช่วยให้ผู้ปฏิบัติงานปรับแต่ง "ความไวในการนับ"-หากขวดสกปรก (เช่น มีจุดน้ำ) เซ็นเซอร์อาจพลาดไปบางส่วน การปรับการตั้งค่านี้ทำให้เซ็นเซอร์เพิกเฉยต่อจุดและนับเฉพาะขวด นอกจากนี้ยังช่วยให้พวกเขาตั้งค่า "ขนาดแบตช์"-ได้หากโรงงานต้องการโคล่า 1,000 ขวด อินเทอร์เฟซจะตั้งโปรแกรมตัวเชื่อมต่อเพื่อหยุดสายการผลิตเมื่อเติมโคล่า 1,000 ขวด ซึ่งช่วยลดขยะจากการบรรจุเกิน-

วิธีเลือกตัวเชื่อมต่อ PROFIBUS DP Bus ที่เหมาะสมพร้อมอินเทอร์เฟซการเขียนโปรแกรม

ขั้วต่อบัส PROFIBUS DP บางตัวอาจไม่ทำงานสำหรับทุกงาน การเลือกผิดอาจทำให้ข้อมูลช้า เครื่องเสียหาย หรือมีค่าใช้จ่ายเพิ่มเติม ปฏิบัติตามขั้นตอนเพิ่มเติม 5 ขั้นตอนนี้เพื่อเลือกขั้นตอนที่ดีที่สุดสำหรับความต้องการของคุณ:

1. ตรวจสอบความเข้ากันได้กับซอฟต์แวร์และอุปกรณ์ของคุณก่อน

ความเข้ากันได้เป็นขั้นตอนที่สำคัญที่สุด-หากอินเทอร์เฟซการเขียนโปรแกรมของตัวเชื่อมต่อใช้งานไม่ได้กับเครื่องมือของคุณ ก็จะไม่มีประโยชน์ เริ่มต้นด้วยการระบุสองสิ่ง: ซอฟต์แวร์หลักและอุปกรณ์ของคุณ

• ความเข้ากันได้ของซอฟต์แวร์: โรงงานส่วนใหญ่ใช้ Siemens SIMATIC Step 7 (สำหรับ Siemens PLC) หรือ Rockwell Studio 5000 (สำหรับ Rockwell PLC) มองหาตัวเชื่อมต่อที่ระบุว่า "เข้ากันได้กับขั้นตอนที่ 7" หรือ "ใช้งานได้กับ Studio 5000" บนแพ็คเกจ ตัวอย่างเช่น ตัวเชื่อมต่อ 6ES7972-0BA52-0XA0 ของ Siemens ถูกสร้างขึ้นสำหรับขั้นตอนที่ 7 ในขณะที่ตัวเชื่อมต่อ FLK-PB-PROFIBUS ของ Phoenix Contact ใช้งานได้กับทั้งขั้นตอนที่ 7 และ Studio 5000 หลีกเลี่ยงตัวเชื่อมต่อ "สากล" ที่ไม่ได้ระบุชื่อซอฟต์แวร์เฉพาะ เนื่องจากมักมีข้อบกพร่อง
• ความเข้ากันได้ของอุปกรณ์: ตรวจสอบว่าขั้วต่อพอดีกับพอร์ตอุปกรณ์ของคุณหรือไม่ เซ็นเซอร์ส่วนใหญ่ใช้พอร์ตย่อย 9- พิน D- (เหมือนกับตัวเชื่อมต่อ) แต่เซ็นเซอร์ขนาดเล็กบางตัวใช้พอร์ต 5 พินที่เล็กกว่า หากคุณมีเซ็นเซอร์ 5 พิน ให้ซื้อขั้วต่อที่มีอะแดปเตอร์ 5 พิน (หลายยี่ห้อจำหน่ายแยกกัน) นอกจากนี้ ตรวจสอบให้แน่ใจว่าขั้วต่อสามารถรองรับแรงดันไฟฟ้า 24V DC ของอุปกรณ์ที่ใช้บ่อยที่สุดได้ แต่เครื่องรุ่นเก่าบางรุ่นใช้ 12V DC

2. เลือกประเภทอินเทอร์เฟซการเขียนโปรแกรมที่เหมาะสม (USB, RS232 หรือ Ethernet)

อินเทอร์เฟซการเขียนโปรแกรมมีสามประเภท แต่ละประเภทมีข้อดีและข้อเสีย เลือกตามตำแหน่งที่คุณจะใช้ตัวเชื่อมต่อ:

• อินเตอร์เฟซ USB: เหมาะสำหรับการทำงานนอกสถานที่- (เช่น การยึดเซ็นเซอร์ติดกับเครื่องจักร) แล็ปท็อปส่วนใหญ่มีพอร์ต USB ดังนั้นคุณไม่จำเป็นต้องใช้สายเคเบิลเพิ่มเติม ข้อเสียเพียงอย่างเดียวคือระยะทาง-สาย USB ใช้งานได้สูงสุด 5 เมตรเท่านั้น หากคุณต้องการยืนให้ไกลขึ้น (เช่น ข้างเครื่องทรงสูง) ให้ใช้สายต่อ USB (แต่อย่าไปเกิน 10 เมตร ไม่เช่นนั้นข้อมูลจะช้าลง) ตัวอย่าง: ขั้วต่อ USB-PROFIBUS ของ Pepperl+Fuchs
• อินเตอร์เฟซ RS232: เหมาะสำหรับโรงงานเก่าที่มีเครื่องจักรรุ่นเก่า (เช่น PLC อายุ 10+ ปี-) สาย RS232 ใช้งานได้ยาวถึง 15 เมตร ซึ่งยาวกว่า USB แต่แล็ปท็อปรุ่นใหม่ส่วนใหญ่ไม่มีพอร์ต RS232-คุณจะต้องมีอะแดปเตอร์ USB-เป็น-RS232 ใช้สิ่งนี้เฉพาะในกรณีที่เครื่องของคุณไม่รองรับ USB หรืออีเธอร์เน็ต ตัวอย่าง: ขั้วต่อ RS232 PROFIBUS ของ Belden
• อินเตอร์เฟซอีเทอร์เน็ต: เหมาะสำหรับการทำงานระยะไกล (เช่น การตั้งโปรแกรมตัวเชื่อมต่อในห้องหรืออาคารอื่น) สายอีเทอร์เน็ตทำงานได้ไกลถึง 100 เมตร และคุณสามารถเชื่อมต่อกับขั้วต่อผ่าน Wi-Fi ได้ (หากโรงงานของคุณมีเครือข่าย) เหมาะสำหรับโรงงานขนาดใหญ่ที่เดินไปทุกเครื่องจักรต้องใช้เวลา ข้อเสียคือราคา-ตัวเชื่อมต่ออีเทอร์เน็ตมักจะมากกว่าตัวเชื่อมต่อ USB \\(20-\\)50 ตัวอย่าง: ขั้วต่ออีเทอร์เน็ต 6GK1500-0EA02 ของ Siemens

3. เลือกวัสดุที่ทนทานสำหรับสภาพแวดล้อมโรงงานของคุณ

โรงงานเป็นสถานที่ที่ยากลำบาก-ฝุ่น น้ำ ความร้อน และน้ำมันอาจทำให้ขั้วต่อราคาถูกเสียหายได้ เลือกวัสดุตามเงื่อนไขในที่ทำงานของคุณ:

• ความต้านทานฝุ่นและน้ำ: มองหาระดับ IP (Ingress Protection) IP65 หมายถึงขั้วต่อกันฝุ่น-และกันละอองน้ำได้ (เหมาะสำหรับการล้างเครื่องซักผ้า เช่น ในโรงงานอาหาร) IP67 หมายความว่าสามารถจุ่มลงในน้ำลึก 1 เมตรได้นาน 30 นาที (เหมาะสำหรับโรงบำบัดน้ำหรือปั๊มกลางแจ้ง) หลีกเลี่ยงขั้วต่อที่ไม่มีระดับ IP- เพราะขั้วต่อจะแตกหักในบริเวณที่มีฝุ่นมาก
• ทนต่ออุณหภูมิ: หากโรงงานของคุณมีอากาศร้อน (เช่น ร้านเชื่อมซึ่งมีอุณหภูมิสูงถึง 40 องศา /104 องศา F) หรือเย็น (เช่น โกดังตู้แช่แข็ง -20 องศา /-4 องศา F) ให้เลือกตัวเชื่อมต่อที่มีช่วงอุณหภูมิกว้าง ขั้วต่อที่ดีส่วนใหญ่ใช้งานได้ตั้งแต่ -25 องศาถึง 70 องศา (-13 องศา F ถึง 158 องศา F) หลีกเลี่ยงขั้วต่อพลาสติกในบริเวณที่ร้อน เพราะอาจละลายได้ มองหาขั้วต่อที่มีเปลือกโลหะ (เช่น อะลูมิเนียม) เพื่อทนความร้อนเป็นพิเศษ
• ทนต่อสารเคมี: ในโรงงานที่ใช้น้ำมัน ตัวทำละลาย หรือสารเคมีทำความสะอาด (เช่น ร้านเคลือบยานยนต์ที่ใช้ทินเนอร์สี) ให้เลือกตัวเชื่อมต่อที่มีสารเคลือบทนสารเคมี- (เช่น PTFE) ขั้วต่อพลาสติกทั่วไปจะแตกหากสัมผัสกับสารเคมี-ตัว PTFE จะไม่แตก ตัวอย่าง: ขั้วต่อ PROFIBUS ที่ทนต่อสารเคมี-ของ Phoenix Contact

4. ค้นหาคุณสมบัติการวินิจฉัยข้อผิดพลาดเพื่อประหยัดเวลา

เมื่อตัวเชื่อมต่อหยุดทำงาน คุณคงไม่อยากเสียเวลาหลายชั่วโมงในการค้นหาปัญหา เลือกตัวเชื่อมต่อที่มี-การวินิจฉัยข้อผิดพลาดในตัว (ช่วง-ช่วงกลางถึงสูง-ส่วนใหญ่จะมีสิ่งนี้) นี่คือคุณสมบัติที่มีประโยชน์ที่สุด:

• ไฟ LED: เรียบง่ายแต่มีประสิทธิภาพ-ไฟ LED บนตัวเชื่อมต่อจะแสดงสถานะ สีเขียวหมายถึงมันใช้งานได้ สีแดงหมายความว่ามีปัญหา (เช่น สายเคเบิลหลวมหรือข้อมูลไม่ดี) ขั้วต่อบางตัวมีไฟ LED สีเหลืองสำหรับ "คำเตือน" (เช่น ข้อมูลช้าแต่ยังทำงานอยู่)
• การแจ้งเตือนซอฟต์แวร์: ซอฟต์แวร์อินเทอร์เฟซการเขียนโปรแกรม (เช่น ขั้นตอนที่ 7) จะแสดงข้อผิดพลาดเฉพาะ ไม่ใช่แค่ "มีบางอย่างผิดปกติ" ตัวอย่างเช่น อาจแจ้งว่า "Pin 3 (DATA+) ถูกตัดการเชื่อมต่อ" หรือ "ความเร็วข้อมูลช้าเกินไปสำหรับอุปกรณ์นี้" วิธีนี้ช่วยให้คุณแก้ไขปัญหาได้ภายในไม่กี่นาที ไม่ใช่หลายชั่วโมง
• การตรวจสอบแรงดันและกระแส: ขั้วต่อขั้นสูงบางตัวช่วยให้คุณตรวจสอบแรงดันไฟฟ้าที่ส่งไปยังอุปกรณ์ได้ (เช่น "เซ็นเซอร์ได้รับไฟ 22V แทนที่จะเป็น 24V") แรงดันไฟฟ้าต่ำอาจทำให้เกิดปัญหาด้านข้อมูลได้-คุณลักษณะนี้ช่วยให้คุณมองเห็นปัญหาด้านพลังงานก่อนที่เครื่องจะพัง

เหตุใดตัวเชื่อมต่อ PROFIBUS DP Bus พร้อมอินเทอร์เฟซการเขียนโปรแกรมจึงมีความสำคัญสำหรับอุตสาหกรรม

เมื่อโรงงานต่างๆ ก้าวเข้าสู่อุตสาหกรรม 4.0-ซึ่งเครื่องจักรทำงานเร็วขึ้นและแบ่งปันข้อมูลมากขึ้น- ความต้องการการสื่อสารที่เชื่อถือได้ก็เพิ่มมากขึ้น ขั้วต่อบัส PROFIBUS DP เป็นหัวใจสำคัญของการสื่อสารนี้ โดยจะเชื่อมโยงอุปกรณ์ต่างๆ เช่น หุ่นยนต์และเซ็นเซอร์ เพื่อให้มั่นใจว่าข้อมูลจะไม่สูญหายหรือเสียหาย อินเทอร์เฟซการเขียนโปรแกรมทำให้มีความยืดหยุ่นเช่นกัน-แทนที่จะติดอยู่กับการตั้งค่าเริ่มต้นที่ไม่เหมาะกับโรงงานของคุณ คุณสามารถปรับแต่งความเร็ว ที่อยู่ หรือรูปแบบข้อมูลได้ภายในไม่กี่นาที ตัวอย่างเช่น ร้านขายเครื่องใช้ไฟฟ้าขนาดเล็กที่เริ่มต้นด้วย 5 เครื่องสามารถเพิ่มได้อีก 10 เครื่องในภายหลัง เพียงแค่อัปเดตการตั้งค่าของตัวเชื่อมต่อ โดยไม่จำเป็นต้องซื้อชิ้นส่วนใหม่ ซึ่งช่วยประหยัดเวลาและเงิน

ตัวเชื่อมต่อบัส PROFIBUS DP ที่มีอินเทอร์เฟซการตั้งโปรแกรมไม่ใช่แค่ "ปลั๊ก"-แต่เป็นเครื่องมือที่ช่วยให้โรงงานทำงานได้ดีขึ้น ไม่ว่าคุณจะจัดการโรงงานขนาดเล็กหรือโรงงานรถยนต์ขนาดใหญ่ การเลือกตัวเชื่อมต่อที่เหมาะสมและการใช้อินเทอร์เฟซการเขียนโปรแกรมจะทำให้ระบบอัตโนมัติของคุณแข็งแกร่งขึ้น ช่วยแก้ปัญหารายวัน ลดของเสีย และช่วยให้การผลิตดำเนินต่อไป-ทั้งหมดในขณะที่ใช้งานง่าย แม้แต่สำหรับผู้ที่เพิ่งเริ่มใช้ระบบอัตโนมัติทางอุตสาหกรรมก็ตาม
