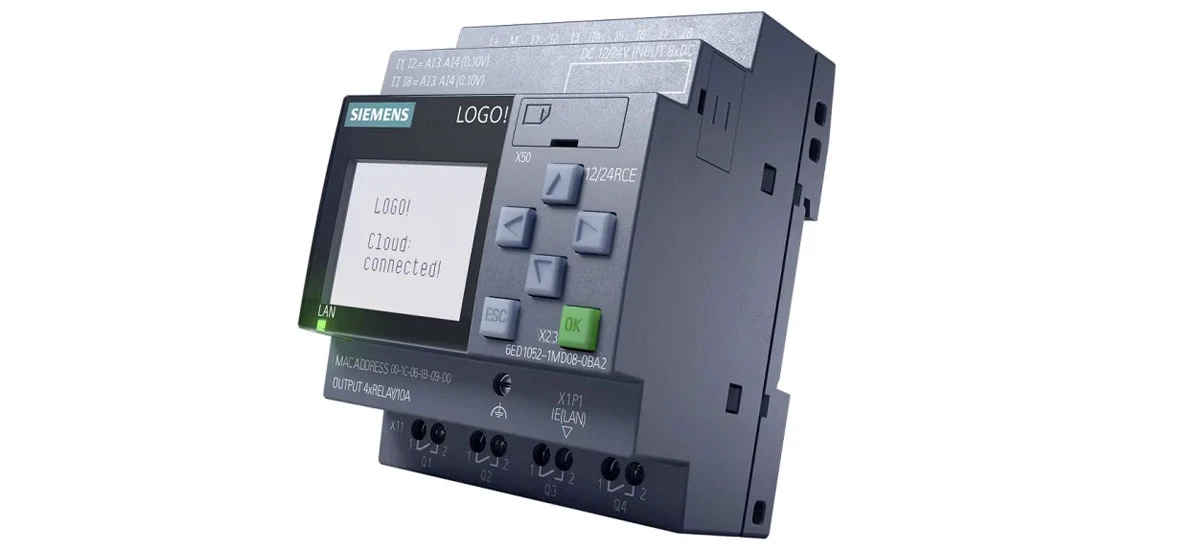

การเปลี่ยนรีเลย์และตัวจับเวลาแบบเดิมด้วยโลโก้ Siemens! PLC: พิมพ์เขียวด้านการปรับปรุงให้ทันสมัย

รีเลย์และตัวจับเวลาแบบเดิมเป็นหัวใจของระบบควบคุมทางอุตสาหกรรมมายาวนาน แต่ข้อจำกัดของพวกมันกลับปรากฏชัดเจนมากขึ้นในโลกที่-ก้าวไปอย่างรวดเร็วและใช้เทคโนโลยี-ในปัจจุบัน ความเสียหายบ่อยครั้ง ค่าบำรุงรักษาที่สูง และการขาดความยืดหยุ่น มักเป็นอุปสรรคต่อธุรกิจจากการเพิ่มประสิทธิภาพ นั่นคือที่โลโก้ของ Siemens! PLC มาใน-โซลูชันขนาดกะทัดรัด{5}}ที่เป็นมิตรต่อผู้ใช้ ซึ่งออกแบบมาเพื่อทดแทนรีเลย์และตัวจับเวลาที่ล้าสมัย ขณะเดียวกันก็ให้ประสิทธิภาพและความน่าเชื่อถือที่ดีขึ้น ในคู่มือนี้ เราจะมาดูว่าทำไมการปรับปรุงโลโก้ของ Siemens ให้ทันสมัย! PLC สมเหตุสมผล ประโยชน์หลักๆ-การนำไปปฏิบัติ-ทีละขั้นตอน การใช้งานจริง- และเคล็ดลับในการแก้ปัญหา

เหตุใดจึงต้องเปลี่ยนรีเลย์และตัวจับเวลาแบบเดิม

รีเลย์และตัวจับเวลาแบบเดิมอาศัยชิ้นส่วนกลไกที่เสื่อมสภาพตามกาลเวลา สิ่งนี้นำไปสู่การหยุดทำงานโดยไม่ได้วางแผน ซึ่งอาจส่งผลให้โรงงานต้องเสียเงินหลายพันดอลลาร์ต่อชั่วโมง นอกจากนี้ ระบบเก่าเหล่านี้กำหนดค่าใหม่ได้ยาก-หากคุณจำเป็นต้องเปลี่ยนกระบวนการ คุณอาจต้องวางสายการตั้งค่าทั้งหมดใหม่ เป็นการเสียเวลาและทรัพยากร พวกเขายังมีความสามารถในการตรวจสอบที่จำกัด ทำให้ยากต่อการติดตามประสิทธิภาพหรือระบุปัญหาตั้งแต่เนิ่นๆ

​

โลโก้ซีเมนส์! PLC แก้ไขปัญหาเหล่านี้โดยใช้เทคโนโลยีโซลิดสเตต- ขจัดชิ้นส่วนที่เคลื่อนไหว และลดความเสี่ยงของความล้มเหลว Siemens LOGO เป็นทางเลือกที่คุ้มค่า-เมื่อเทียบกับ PLC ที่ซับซ้อน! PLC เหมาะสำหรับแอปพลิเคชันขนาดเล็กถึงขนาดกลาง-ที่ยังคงใช้รีเลย์และตัวจับเวลาแบบเดิมอยู่ ไม่ว่าคุณจะดำเนินธุรกิจสายการบรรจุ ระบบสายพานลำเลียง หรือโรงงานบำบัดน้ำ เปลี่ยนรีเลย์เก่าด้วย LOGO ของ Siemens! PLC สามารถเปลี่ยนแปลงการดำเนินงานของคุณได้

ประโยชน์หลักของโลโก้ซีเมนส์! การปรับปรุง PLC ให้ทันสมัย

1. เพิ่มความน่าเชื่อถือและความทนทาน

โลโก้ซีเมนส์! PLC ถูกสร้างขึ้นเพื่อให้ทนทานต่อสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง ด้วยการออกแบบที่ทนทานซึ่งต้านทานฝุ่น การสั่นสะเทือน และความผันผวนของอุณหภูมิ (ทำงานได้อย่างน่าเชื่อถือระหว่าง -20 องศา ถึง 60 องศา ) แตกต่างจากรีเลย์แบบเดิมที่ล้มเหลวหลังจากใช้งานมานานหลายปี โลโก้ของ Siemens! PLC มีอายุการใช้งานที่ยาวนานซึ่งได้รับการสนับสนุนโดยมาตรฐานคุณภาพระดับอุตสาหกรรม-ของ Siemens นอกจากนี้ยังมีความสามารถในการเก็บข้อมูลในตัว ช่วยให้มั่นใจได้ว่าการตั้งค่าที่สำคัญจะยังคงอยู่แม้ในช่วงที่ไฟฟ้าดับโดยไม่คาดคิด ด้วยบล็อกฟังก์ชันรวม 36 บล็อกและการป้องกันด้วยรหัสผ่านสำหรับการเขียนโปรแกรมที่เป็นกรรมสิทธิ์ Siemens LOGO! PLC ช่วยลดความเสี่ยงของการเปลี่ยนแปลงโดยไม่ได้รับอนุญาตและความล้มเหลวของส่วนประกอบ ความน่าเชื่อถือนี้หมายถึงการเสียน้อยลง การบำรุงรักษาฉุกเฉินน้อยลง และผลผลิตที่สม่ำเสมอมากขึ้นสำหรับธุรกิจของคุณ

2. ความยืดหยุ่นและการเขียนโปรแกรมอย่างง่าย

หนึ่งในข้อดีที่ใหญ่ที่สุดของ LOGO ของ Siemens! PLC มีความยืดหยุ่น ทำให้เหมาะสำหรับธุรกิจที่ต้องการปรับตัวอย่างรวดเร็วต่อความต้องการของตลาดที่เปลี่ยนแปลงไป ด้วยซอฟต์แวร์ที่ใช้งานง่ายเช่น LOGO! Soft Comfort คุณสามารถตั้งโปรแกรมตรรกะแบบกำหนดเองได้ภายในไม่กี่นาที- ไม่จำเป็นต้องมีทักษะการเขียนโค้ดขั้นสูง ซอฟต์แวร์ใช้อินเทอร์เฟซแบบลาก-และ-วางพร้อม-บล็อกฟังก์ชันที่สร้างไว้ล่วงหน้า (เช่น ตัวจับเวลา ตัวนับ และลอจิกเกต) ที่เลียนแบบพฤติกรรมการถ่ายทอดแบบเดิม ทำให้การเปลี่ยนแปลงราบรื่น โลโก้ซีเมนส์! PLC ยังรองรับบล็อกฟังก์ชันได้มากถึง 130 บล็อกสำหรับโปรเจ็กต์ขนาดใหญ่ และคุณสามารถอัปเดตโปรแกรมจากระยะไกลได้โดยไม่ต้องเดินสายฮาร์ดแวร์ใหม่ ตัวอย่างเช่น ผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กสามารถปรับระยะเวลาการผลิตสำหรับผลิตภัณฑ์ใหม่ได้อย่างง่ายดายโดยการปรับเปลี่ยนโปรแกรม PLC แทนที่จะจัดเรียงรีเลย์ทางกายภาพใหม่ ความยืดหยุ่นนี้ทำให้โลโก้ของ Siemens! PLC เป็นตัวเลือกอันดับต้นๆ สำหรับผู้ผลิตรายย่อยที่ต้องการขยายการดำเนินงานหรือเปลี่ยนไปสู่สายผลิตภัณฑ์ใหม่

3. ประหยัดต้นทุนในระยะยาว

ในขณะที่การลงทุนครั้งแรกใน Siemens LOGO! PLC อาจสูงกว่าการซื้อรีเลย์แบบเดิมใหม่ ซึ่งช่วยประหยัดในระยะยาว-ได้มาก โลโก้ซีเมนส์! PLC ใช้พลังงานน้อยกว่าระบบรีเลย์แบบเดิมถึง 40% ซึ่งช่วยลดค่าสาธารณูปโภครายเดือน ค่าบำรุงรักษาที่ลดลงเป็นข้อดีหลักอีกประการหนึ่ง-โดยไม่ต้องเปลี่ยนชิ้นส่วนกลไก ธุรกิจสามารถลดการใช้จ่ายในการเปลี่ยนรีเลย์และค่าแรงในการซ่อมได้ ตัวอย่างเช่น ร้านเบเกอรี่เล็กๆ ที่แทนที่ตัวจับเวลาแบบเดิมด้วยโลโก้ของ Siemens! PLC รายงานว่าค่าบำรุงรักษาลดลง 30% ภายในปีแรก ซึ่งประหยัดได้มากกว่า 3 ดอลลาร์000 . นอกจากนี้ เวลาหยุดทำงานที่ลดลงส่งผลให้ชั่วโมงการผลิตเพิ่มขึ้น-สำหรับโรงงานที่สูญเสียเวลาหยุดทำงาน 2,000 ดอลลาร์ต่อชั่วโมง ความล้มเหลวที่ลดลง 40% จะช่วยประหยัดเงิน 16,000 ดอลลาร์ต่อปีสำหรับทุกๆ 20 ชั่วโมงของการหลีกเลี่ยงการหยุดทำงาน การประหยัดเหล่านี้ทำให้โลโก้ของ Siemens! PLC เป็นตัวเลือก-ที่คุ้มค่าสำหรับธุรกิจ-ที่คำนึงถึงงบประมาณ

4. ปรับปรุงการตรวจสอบและวินิจฉัย

โลโก้ซีเมนส์! PLC มาพร้อมกับ-คุณลักษณะการตรวจสอบในตัวที่ช่วยให้คุณติดตามประสิทธิภาพของระบบแบบเรียลไทม์- ซึ่งรีเลย์แบบเดิมไม่สามารถเทียบเคียงได้ ผ่านโลโก้! ซอฟต์แวร์ Soft Comfort หรืออุปกรณ์ที่เชื่อมต่อ คุณสามารถตรวจสอบสถานะอุปกรณ์ ตรวจสอบสัญญาณอินพุต/เอาท์พุต และระบุข้อผิดพลาดได้ทันทีที่เกิดขึ้น PLC ยังสามารถส่งการแจ้งเตือนทางอีเมลหรือการแจ้งเตือนทางมือถือเกี่ยวกับปัญหาที่อาจเกิดขึ้น เช่น แรงดันไฟฟ้าผิดปกติหรือเซ็นเซอร์ทำงานผิดปกติ แนวทางการบำรุงรักษาเชิงรุกนี้จะช่วยคุณแก้ไขปัญหาก่อนที่จะลุกลามจนบานปลายจนเกิดความเสียหายอันมีค่าใช้จ่ายสูง ตัวอย่างเช่น โรงบำบัดน้ำที่ใช้โลโก้ของ Siemens! PLC ตรวจพบมอเตอร์ปั๊มที่ชำรุดตั้งแต่เนิ่นๆ เพื่อหลีกเลี่ยงการซ่อมแซมมูลค่า 10,000 ดอลลาร์และการหยุดทำงานเป็นเวลา 8 ชั่วโมง ด้วยการเปลี่ยนการบำรุงรักษาเชิงโต้ตอบให้เป็นการดูแลเชิงรุก โลโก้ของ Siemens! PLC ช่วยประหยัดเวลา เงิน และความยุ่งยาก

5. การออกแบบที่กะทัดรัดช่วยประหยัดพื้นที่

แผงรีเลย์แบบเดิมอาจมีขนาดใหญ่ ต้องใช้พื้นที่อันมีค่าในโรงงานที่คับแคบหรือในโรงงานเก่าๆ โลโก้ซีเมนส์! PLC มีขนาดกะทัดรัดและเป็นโมดูลาร์-มีขนาดเล็กเทียบเท่ากับรีเลย์เพียงไม่กี่ตัว ซึ่งช่วยให้คุณย่อขนาดตู้ควบคุมลงได้ 50-90% การออกแบบโมดูลาร์ยังช่วยให้คุณสามารถขยายฟังก์ชันการทำงานได้ตามต้องการ โดยเพิ่มโมดูลอินพุต/เอาท์พุตเพื่อรองรับอินพุตดิจิทัลสูงสุด 24 ช่อง เอาต์พุตดิจิทัล 16 ช่อง อินพุตอะนาล็อก 8 ช่อง และเอาต์พุตอะนาล็อก 2 ช่อง คุณลักษณะการประหยัดพื้นที่นี้มีประโยชน์อย่างยิ่งสำหรับอุปกรณ์เคลื่อนที่ โรงปฏิบัติงานขนาดเล็ก หรือสิ่งอำนวยความสะดวกเก่าๆ ที่พื้นที่ตู้ควบคุมมีจำกัด ตัวอย่างเช่น หน่วยแปรรูปอาหารเคลื่อนที่ได้เปลี่ยนแผงรีเลย์ขนาดใหญ่ด้วยโลโก้ Siemens เดียว! PLC ทำให้มีพื้นที่ว่างอันมีค่าเพิ่มขึ้น 3 ตารางฟุตสำหรับการจัดเก็บ

ทีละขั้นตอน-โลโก้ของ Siemens! การนำ PLC ไปใช้

1. ประเมินระบบปัจจุบันของคุณ

เริ่มต้นด้วยการแมปการตั้งค่ารีเลย์และตัวจับเวลาที่มีอยู่ของคุณโดยละเอียด สร้างรายการฟังก์ชันทั้งหมด (เช่น การสตาร์ทมอเตอร์ ไฟควบคุม การจับเวลารอบการผลิต) และบันทึกพารามิเตอร์ที่สำคัญ เช่น ข้อกำหนดด้านแรงดันไฟฟ้า และลำดับการทำงาน ระบุจุดปัญหา เช่น ความล้มเหลวบ่อยครั้ง -การเดินสายที่เข้าถึงยาก- หรือ-การกำหนดค่าใหม่ที่ต้องใช้เวลานาน- สิ่งเหล่านี้จะเป็นแนวทางให้กับโลโก้ Siemens ของคุณ! การตั้งค่า PLC ตัวอย่างเช่น หากระบบปัจจุบันของคุณต้องการรีเลย์ 10 ตัวเพื่อควบคุมสายการบรรจุ ให้สังเกตบทบาทของรีเลย์แต่ละตัวเพื่อให้แน่ใจว่าโปรแกรม PLC จะจำลอง (หรือปรับปรุง) ฟังก์ชันการทำงานนั้น การประเมินนี้จะช่วยให้คุณเลือกโลโก้ Siemens ที่เหมาะสมได้! รุ่น PLC และหลีกเลี่ยงข้อผิดพลาดที่มีค่าใช้จ่ายสูงระหว่างการติดตั้ง

2. เลือกโลโก้ Siemens ที่เหมาะสม! บมจ. รุ่น

Siemens นำเสนอ LOGO ที่หลากหลาย! รุ่น PLC ที่เหมาะกับความต้องการที่แตกต่างกัน ทำให้มั่นใจได้ว่าคุณจะได้รับฟังก์ชันการทำงานที่เหมาะสมโดยไม่ต้องใช้จ่ายเกินตัว สำหรับการใช้งานทั่วไป (เช่น การเปลี่ยนรีเลย์ 2-5 ตัว) ให้ใช้โลโก้! รุ่นพื้นฐานหรือรุ่นกะทัดรัด 8 รุ่นทำงานได้ดี-ซึ่งประกอบด้วยอินพุตดิจิทัล 8 ช่อง เอาต์พุตดิจิทัล 4 ช่อง และคุณลักษณะการเขียนโปรแกรมพื้นฐาน สำหรับระบบที่ซับซ้อนมากขึ้น (เช่น รีเลย์ 10+ เซ็นเซอร์แอนะล็อก หรือการเชื่อมต่ออีเทอร์เน็ต) เลือกใช้โลโก้! 8 รุ่น Standard หรือ Professional ซึ่งรองรับโมดูล I/O เพิ่มเติมและโปรโตคอลการสื่อสาร เช่น Wi-Fi หรือ Bluetooth พิจารณาปัจจัยต่างๆ เช่น จำนวน I/O พอร์ตการสื่อสารที่จำเป็น และความซับซ้อนในการเขียนโปรแกรมเมื่อเลือกรุ่น ตัวอย่างเช่น อาคารสำนักงานขนาดเล็กที่อัปเกรดระบบแสงสว่างและระบบควบคุม HVAC อาจเลือกโลโก้! 8 มาตรฐานสำหรับการรองรับอินพุตแบบอะนาล็อก (เพื่อตรวจสอบเซ็นเซอร์อุณหภูมิ) และการเชื่อมต่ออีเธอร์เน็ต

3. ตั้งโปรแกรมโลโก้ Siemens! บมจ

ใช้โลโก้! Soft Comfort เพื่อสร้างโปรแกรมของคุณ-ซอฟต์แวร์ฟรีนี้ออกแบบมาสำหรับผู้เริ่มต้นและมีไลบรารีของ-บล็อกฟังก์ชันที่สร้างไว้ล่วงหน้าซึ่งเลียนแบบพฤติกรรมการถ่ายทอดแบบเดิม เริ่มต้นด้วยการลากและวางบล็อก (เช่น ตัวจับเวลา ตัวนับ และ/หรือ ประตู) เพื่อจำลองตรรกะของระบบที่มีอยู่ของคุณ ตัวอย่างเช่น หากตัวจับเวลาแบบเดิมทริกเกอร์มอเตอร์หลังจากผ่านไป 5 วินาที ให้ใช้บล็อกตัวจับเวลาของ PLC เพื่อตั้งค่าการหน่วงเวลาเดียวกัน ซอฟต์แวร์นี้ยังมีคุณสมบัติการจำลอง ช่วยให้คุณสามารถทดสอบโปรแกรมบนคอมพิวเตอร์ของคุณก่อนที่จะเชื่อมต่อกับฮาร์ดแวร์ ขั้นตอนนี้ช่วยให้คุณตรวจพบข้อผิดพลาดทางตรรกะได้ตั้งแต่เนิ่นๆ-เช่น ไม่มีเงื่อนไขการรีเซ็ตหรือการตั้งค่าตัวจับเวลาไม่ถูกต้อง-โดยไม่กระทบต่อการทำงาน บันทึกโปรแกรมของคุณและส่งออกไปยังไดรฟ์ USB หรือส่งโดยตรงไปยัง PLC ผ่านทางอีเธอร์เน็ต

4. ติดตั้งและต่อสายโลโก้ Siemens! บมจ

ปลอดภัยไว้ก่อน: ปิดระบบที่มีอยู่ของคุณและล็อคแผงไฟฟ้าเพื่อป้องกันอุบัติเหตุ ถอดรีเลย์และตัวจับเวลาแบบเดิมออก จากนั้นติดโลโก้ Siemens! PLC ในตู้ควบคุมโดยใช้ขายึดที่ให้มา ปฏิบัติตามแผนภาพการเดินสายไฟจากโปรแกรมของคุณเพื่อเชื่อมต่ออินพุต (เช่น เซ็นเซอร์ ปุ่ม) และเอาต์พุต (เช่น มอเตอร์ วาล์ว) เข้ากับแผงขั้วต่อของ PLC ใช้สายไฟที่มีรหัสสี-เพื่อทำให้การแก้ปัญหาง่ายขึ้น- เช่น สีแดงสำหรับแหล่งจ่ายไฟ สีน้ำเงินสำหรับอินพุต และสีดำสำหรับเอาต์พุต ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนาเพื่อหลีกเลี่ยงสายไฟหลวม ซึ่งอาจทำให้เกิดการทำงานผิดปกติเป็นระยะๆ หากคุณกำลังเพิ่มโมดูลส่วนขยาย ให้เชื่อมต่อโมดูลเหล่านั้นกับ PLC โดยใช้ตัวเชื่อมต่อบัสในตัว -ตรวจสอบการเดินสายกับไดอะแกรมของคุณอีกครั้งก่อนที่จะคืนค่าพลังงาน-ขั้วที่ไม่ถูกต้องหรือสายไขว้อาจทำให้ PLC หรืออุปกรณ์ที่เชื่อมต่อเสียหายได้

5. ทดสอบและทดสอบระบบ

เมื่อการเดินสายไฟเสร็จสมบูรณ์ ให้เปิดเครื่องและทดสอบโลโก้ของ Siemens! PLC ในเฟส ขั้นแรก ตรวจสอบว่า PLC เปิดอยู่และสื่อสารกับคอมพิวเตอร์ของคุณผ่านทาง LOGO! นุ่มสบาย จากนั้น ทดสอบแต่ละฟังก์ชัน: กดปุ่มเพื่อทริกเกอร์เอาท์พุต ตรวจสอบว่าตัวจับเวลาและตัวนับทำงานอย่างถูกต้อง และยืนยันว่าเซ็นเซอร์ส่งสัญญาณที่แม่นยำ ทำงานเต็มรอบเพื่อให้แน่ใจว่าระบบทำงานตามที่คาดไว้-เช่น สายพานลำเลียงควรสตาร์ท ทำงานด้วยความเร็วที่ถูกต้อง และหยุดเมื่อถูกกระตุ้น หากคุณพบปัญหา ให้ใช้เครื่องมือตรวจสอบของซอฟต์แวร์เพื่อติดตามการไหลของสัญญาณและระบุปัญหา สุดท้ายนี้ ฝึกอบรมพนักงานของคุณเกี่ยวกับการดำเนินงานขั้นพื้นฐาน: วิธีตรวจสอบสถานะของ PLC ปรับการตั้งค่าง่ายๆ และแก้ไขปัญหาทั่วไป เช่น ไฟฟ้าขัดข้อง เตรียมสำเนาแผนภาพการเดินสายไฟและโปรแกรมเพื่อใช้อ้างอิง

การใช้งานจริง-โลกของโลโก้ Siemens! บมจ

โลโก้ซีเมนส์! PLC ถูกนำมาใช้ในอุตสาหกรรมต่างๆ เพื่อทดแทนรีเลย์และตัวจับเวลาแบบเดิม ซึ่งให้ผลลัพธ์ที่จับต้องได้สำหรับธุรกิจทุกขนาด นี่คือตัวอย่างโดยละเอียดบางส่วน:

การผลิต: การควบคุมสายพานลำเลียง

โรงงานเฟอร์นิเจอร์ขนาดกลาง-แห่งหนึ่งในโอไฮโอประสบปัญหากับระบบจับเวลาแบบเดิมของสายพานลำเลียง ซึ่งล้มเหลวโดยเฉลี่ย 12 ครั้งต่อปี-ความล้มเหลวแต่ละครั้งทำให้เกิดการหยุดทำงาน 2 ชั่วโมงโดยมีค่าใช้จ่าย 2 ดอลลาร์500 . โรงงานได้เปลี่ยนตัวจับเวลาเป็นโลโก้ของ Siemens! 8 Professional PLC ซึ่งรวมถึงการเขียนโปรแกรมอินเทอร์ล็อคเพื่อความปลอดภัย หลังการติดตั้ง เวลาหยุดทำงานลดลง 40% (เหลือเพียงความล้มเหลว 7 ครั้งต่อปี) ประหยัดเงินได้ 20,000 ดอลลาร์ต่อปี การเขียนโปรแกรมที่ยืดหยุ่นของ PLC ยังทำให้โรงงานสามารถเพิ่ม-คุณลักษณะการปรับความเร็ว จับคู่ความเร็วของสายพานลำเลียงตามความต้องการในการผลิต และลดการสูญเสียวัสดุลงได้ 15% ผู้ปฏิบัติงานยังได้รับประโยชน์จากระบบล็อคเพื่อความปลอดภัย: หากมีใครเข้าถึงสายพานในขณะที่กำลังทำงาน PLC จะปิดการทำงานภายใน 0.1 วินาที เพื่อป้องกันอุบัติเหตุ

ระบบอัตโนมัติในอาคาร: การควบคุมแสงสว่างและ HVAC

อาคารสำนักงานสูง 10 ชั้นในชิคาโกใช้รีเลย์แบบเดิม 24 ตัวในการควบคุมระบบแสงสว่างและระบบ HVAC ส่งผลให้อุณหภูมิไม่สอดคล้องกันและค่าไฟรายเดือนอยู่ที่ 8 ดอลลาร์000 . ฝ่ายบริหารอาคารได้ติดตั้งโลโก้ของ Siemens! PLC มาตรฐาน 8 ตัวในแผงควบคุมของแต่ละชั้น ตั้งโปรแกรมกำหนดเวลาไฟเพื่อปิดไฟในห้องที่ไม่ได้ใช้หลังจากไม่มีการใช้งานเป็นเวลา 15 นาที นอกจากนี้ PLC ยังผสานรวมกับเซ็นเซอร์ตรวจจับการเข้าใช้และเครื่องตรวจจับอุณหภูมิ โดยปรับการตั้งค่า HVAC ตามจำนวนคนอยู่ในห้อง ภายในหกเดือน ต้นทุนพลังงานลดลง 25% (เหลือ 6,000 ดอลลาร์ต่อเดือน) ซึ่งประหยัดเงินได้ 24,000 ดอลลาร์ต่อปี ผู้เช่ารายงานว่ามีความสะดวกสบายที่ดีขึ้น โดยการเปลี่ยนแปลงของอุณหภูมิลดลงจาก ±3 องศาฟาเรนไฮต์เป็น ±1 องศาฟาเรนไฮต์ นอกจากนี้ อาคารยังผ่านเกณฑ์สำหรับเครดิตภาษีประสิทธิภาพการใช้พลังงาน ซึ่งจะช่วยชดเชยการลงทุนเริ่มแรกเพิ่มเติม

การบำบัดน้ำ: การควบคุมปั๊ม

โรงงานบำบัดน้ำขนาดเล็กแห่งหนึ่งในรัฐโอเรกอนอาศัยรีเลย์รุ่นเก่า 8 ตัวเพื่อควบคุมปั๊ม ซึ่งมักจะทำงานล้มเหลวในช่วงที่มีความต้องการใช้สูงสุด (ช่วงเช้าและเย็น) ความล้มเหลวเหล่านี้ส่งผลให้แรงดันน้ำต่ำสำหรับผู้อยู่อาศัย 500 คน และจำเป็นต้องซ่อมแซมฉุกเฉินโดยมีค่าใช้จ่าย 1,200 ดอลลาร์ต่อเหตุการณ์ โรงงานเปลี่ยนรีเลย์เป็นโลโก้ของ Siemens! 8 Compact PLC, ตั้งโปรแกรมรอบปั๊มตามระดับถังเก็บน้ำ คุณลักษณะการตรวจสอบของ PLC ติดตามเวลารันไทม์และการดึงกระแสของปั๊ม โดยแจ้งเตือนพนักงานเมื่อจำเป็นต้องบำรุงรักษา-เช่น การเปลี่ยนตลับลูกปืนที่สึกหรอ หลังจากอัปเกรด ความล้มเหลวของปั๊มลดลง 70% และโรงงานประหยัดค่าซ่อมได้ 8,400 ดอลลาร์ในปีแรก การไหลของน้ำที่สม่ำเสมอยังช่วยปรับปรุงประสิทธิภาพการบำบัด โดยลดการใช้สารเคมีลง 10%

เคล็ดลับการแก้ไขปัญหาสำหรับโลโก้ Siemens! การอัพเกรด PLC

แม้จะมีการวางแผนอย่างรอบคอบ คุณก็อาจประสบปัญหาระหว่างหรือหลังการติดตั้ง ต่อไปนี้เป็นปัญหาทั่วไปและ-วิธีแก้ไขทีละขั้นตอน:

1. ข้อผิดพลาดในการเดินสายไฟ

หากระบบไม่ตอบสนอง ข้อผิดพลาดในการเดินสายไฟเป็นสาเหตุที่เป็นไปได้มากที่สุด เริ่มต้นด้วยการตรวจสอบว่าอินพุตและเอาต์พุตเชื่อมต่อกับขั้วต่อที่ถูกต้อง- โปรดดูแผนภาพการเดินสายไฟและคู่มือผู้ใช้ของ PLC สายไฟหลวมหรือขั้วไม่ถูกต้อง (เช่น การกลับขั้วบวกและขั้วลบ) อาจทำให้เกิดการทำงานผิดปกติได้ ใช้มัลติมิเตอร์เพื่อทดสอบความต่อเนื่องระหว่างเทอร์มินัลของ PLC และอุปกรณ์ที่เชื่อมต่อ-ความต่อเนื่องไม่ได้หมายความว่าสายไฟหลวมหรือขาด สำหรับเซ็นเซอร์แอนะล็อก ตรวจสอบให้แน่ใจว่าสายไฟตรงกับข้อกำหนดเฉพาะของเซ็นเซอร์ (เช่น กระแสไฟ 4-20mA) หากคุณใช้โมดูลส่วนขยาย ให้ตรวจสอบว่าขั้วต่อบัสเข้าที่แล้ว ติดป้ายสายไฟไว้อย่างชัดเจนระหว่างการติดตั้ง เพื่อลดความซับซ้อนในการแก้ไขปัญหาในภายหลัง

2. ปัญหาการเขียนโปรแกรมลอจิก

หาก PLC ไม่ทำงานตามที่คาดไว้ ให้ตรวจสอบโปรแกรมของคุณใน LOGO! นุ่มสบาย ปัญหาทั่วไปได้แก่ การตั้งค่าตัวจับเวลาไม่ถูกต้อง (เช่น การตั้งค่าการหน่วงเวลา 5- นาทีแทนที่จะเป็น 5 วินาที) เงื่อนไขการรีเซ็ตสำหรับตัวนับหายไป หรือลอจิกเกตที่ขัดแย้งกัน ใช้คุณลักษณะการจำลองของซอฟต์แวร์เพื่อรันโปรแกรมทีละขั้นตอน ติดตามว่าสัญญาณไหลผ่านแต่ละบล็อกอย่างไร ตัวอย่างเช่น หากมอเตอร์ไม่สตาร์ท ให้ตรวจสอบว่าสัญญาณทริกเกอร์ (เช่น การกดปุ่ม) ไปถึงบล็อกเอาท์พุตหรือไม่ เครื่องมือตรวจสอบออนไลน์ของซอฟต์แวร์ยังช่วยให้คุณดู-สถานะสัญญาณแบบเรียลไทม์เมื่อ PLC เชื่อมต่ออยู่ โดยมองหาตัวบ่งชี้สีแดงบนบล็อกที่ไม่ได้เปิดใช้งานตามที่คาดไว้ บันทึกสำเนาสำรองของโปรแกรมของคุณก่อนทำการเปลี่ยนแปลง เพื่อให้คุณสามารถแปลงกลับเป็นเวอร์ชันที่ใช้งานได้หากจำเป็น

3. ปัญหาการสื่อสาร

หากคุณไม่สามารถเชื่อมต่อกับ PLC ผ่านทาง LOGO ได้! Soft Comfort หรือ Ethernet ตรวจสอบการตั้งค่าเครือข่ายก่อน ตรวจสอบให้แน่ใจว่า PLC และคอมพิวเตอร์ของคุณอยู่ในเครือข่ายเดียวกัน-ใช้ซอฟต์แวร์เพื่อตั้งค่าที่อยู่ IP ของ PLC ให้ตรงกับเครือข่ายย่อยของเครือข่ายของคุณ (เช่น 192.168.1.100) ไฟร์วอลล์หรือซอฟต์แวร์ป้องกันไวรัสอาจปิดกั้นการสื่อสาร ดังนั้นให้ปิดการใช้งานชั่วคราวสำหรับการทดสอบ หากใช้ Wi-Fi ให้ตรวจสอบว่า PLC เชื่อมต่อกับเราเตอร์ที่ถูกต้อง และสัญญาณนั้นแรง-สภาพแวดล้อมทางอุตสาหกรรมที่มีตู้โลหะสามารถรบกวนสัญญาณไร้สายได้ อัปเดตเฟิร์มแวร์ของ PLC หากล้าสมัย: Siemens ออกการอัปเดตเฟิร์มแวร์เป็นประจำเพื่อแก้ไขข้อบกพร่องและปรับปรุงความเข้ากันได้ คุณสามารถดาวน์โหลดการอัพเดตได้จากเว็บไซต์ Siemens และติดตั้งผ่าน USB

4. ปัญหาเกี่ยวกับพาวเวอร์ซัพพลาย

โลโก้ซีเมนส์! PLC ต้องการแหล่งจ่ายไฟ 24V DC ที่เสถียร-ความผันผวนหรือแรงดันไฟฟ้าไม่เพียงพออาจทำให้ PLC รีเซ็ตหรือทำงานผิดปกติ ใช้เครื่องทดสอบแรงดันไฟฟ้าเพื่อตรวจสอบแหล่งพลังงาน: แรงดันไฟฟ้าควรอยู่ระหว่าง 22V ถึง 26V DC หากแรงดันไฟฟ้าลดลงในขณะที่ PLC ทำงาน แหล่งจ่ายไฟอาจมีขนาดเล็กเกินไป-แทนที่ด้วยรุ่นกำลังไฟที่สูงกว่า- ตรวจสอบการเชื่อมต่อสายไฟที่หลวมหรือสายไฟที่เสียหาย ซึ่งอาจทำให้สูญเสียพลังงานเป็นระยะๆ ในสภาพแวดล้อมที่รุนแรง ใช้อุปกรณ์ป้องกันไฟกระชากเพื่อป้องกัน PLC จากแรงดันไฟกระชาก-ฟ้าผ่าหรือความผันผวนของโครงข่ายไฟฟ้าอาจทำให้อุปกรณ์อิเล็กทรอนิกส์ของ PLC เสียหายได้ หาก PLC ไม่เปิดเลย ให้ทดสอบแหล่งจ่ายไฟกับอุปกรณ์อื่น (เช่น เซ็นเซอร์) เพื่อยืนยันว่าใช้งานได้

ความคิดสุดท้ายเกี่ยวกับโลโก้ของ Siemens! การปรับปรุง PLC ให้ทันสมัย

การเปลี่ยนรีเลย์และตัวจับเวลาแบบเดิมด้วยโลโก้ Siemens! PLC คือการลงทุนอันชาญฉลาดสำหรับธุรกิจที่ต้องการปรับปรุงประสิทธิภาพ ลดต้นทุน และรักษาความสามารถในการแข่งขัน ด้วยความน่าเชื่อถือ ความยืดหยุ่น และ-การออกแบบที่เป็นมิตรต่อผู้ใช้ Siemens LOGO! PLC เป็นโซลูชันที่สมบูรณ์แบบสำหรับการปรับปรุงระบบควบคุมขนาดเล็กถึงขนาดกลาง-ให้ทันสมัย ไม่ว่าคุณจะอัปเกรดเครื่องจักรเพียงเครื่องเดียวหรือทั้งสายการผลิต กระบวนการดำเนินการทีละขั้นตอน-ทีละ-จะทำให้การเปลี่ยนแปลงราบรื่นและไม่ยุ่งยาก-​

โดยเลือก LOGO ของ Siemens! PLC คุณไม่เพียงแต่เปลี่ยนฮาร์ดแวร์เก่า-แต่คุณยัง-พิสูจน์การทำงานของคุณในอนาคตอีกด้วย ความสามารถในการปรับตัวให้เข้ากับความต้องการที่เปลี่ยนแปลง ติดตามประสิทธิภาพ และลดเวลาหยุดทำงานจะช่วยให้ธุรกิจของคุณประสบความสำเร็จในสภาพแวดล้อมทางอุตสาหกรรมในปัจจุบัน หากคุณพร้อมที่จะบอกลารีเลย์แบบเดิมและพบกับระบบที่มีประสิทธิภาพมากขึ้นแล้ว Siemens LOGO! บมจ. คือคำตอบ
