เทอร์มินัลบล็อกกับโมดูลเทอร์มินัล: ทำความเข้าใจความแตกต่างที่สำคัญ

เมื่อทำงานในโครงการเดินสายไฟฟ้า-ไม่ว่าจะเป็นการซ่อมไฟบ้านหรือการตั้งค่าเครื่องจักรอุตสาหกรรม- คุณต้องมีชิ้นส่วนที่เชื่อถือได้เพื่อเชื่อมต่อสายไฟ ส่วนทั่วไปสองส่วนคือเทอร์มินัลบล็อกและโมดูลเทอร์มินัล แต่จะไม่เหมือนกัน การรู้จักเทอร์มินัลบล็อกกับโมดูลเทอร์มินัลช่วยให้คุณเลือกเทอร์มินัลบล็อกที่เหมาะสมสำหรับโครงการของคุณ หลีกเลี่ยงข้อผิดพลาด และรักษาความปลอดภัยให้กับสายไฟของคุณ

เทอร์มินัลบล็อกคืออะไร?

เทอร์มินัลบล็อกเป็นชิ้นส่วนขนาดเล็กที่เป็นอิสระซึ่งออกแบบมาเพื่อยึดและเชื่อมต่อสายไฟ มักจะมีโครงสร้างที่เรียบง่าย: ฐานพลาสติกที่มีหมุดโลหะหรือสกรูที่ใช้ยึดสายไฟให้เข้าที่ คุณสามารถใช้เทอร์มินอลบล็อคเพียงอันเดียวหรือซ้อนกันบางส่วนสำหรับงานเดินสายขนาดเล็กก็ได้

เทอร์มินัลบล็อกทำงานได้ดีที่สุดสำหรับโปรเจ็กต์ง่ายๆ ตัวอย่างเช่น หากคุณกำลังเดินสายไฟโคมไฟเดี่ยวหรืออุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก (เช่น วิทยุ) เทอร์มินัลบล็อกก็เป็นตัวเลือกที่ดี มีราคาถูก หาง่ายและไม่ต้องใช้เครื่องมือพิเศษในการติดตั้ง แต่เทอร์มินัลบล็อกมีขีดจำกัด-เนื่องจากไม่มีคุณลักษณะพิเศษ (เช่น การป้องกันแรงกระแทก) และอาจเลอะเทอะได้หากคุณใช้มากเกินไปสำหรับโครงการขนาดใหญ่ ถึงกระนั้นก็ยังมีประโยชน์สำหรับงานพื้นฐานที่คุณต้องต่อสายไฟเพียงไม่กี่เส้นเท่านั้น

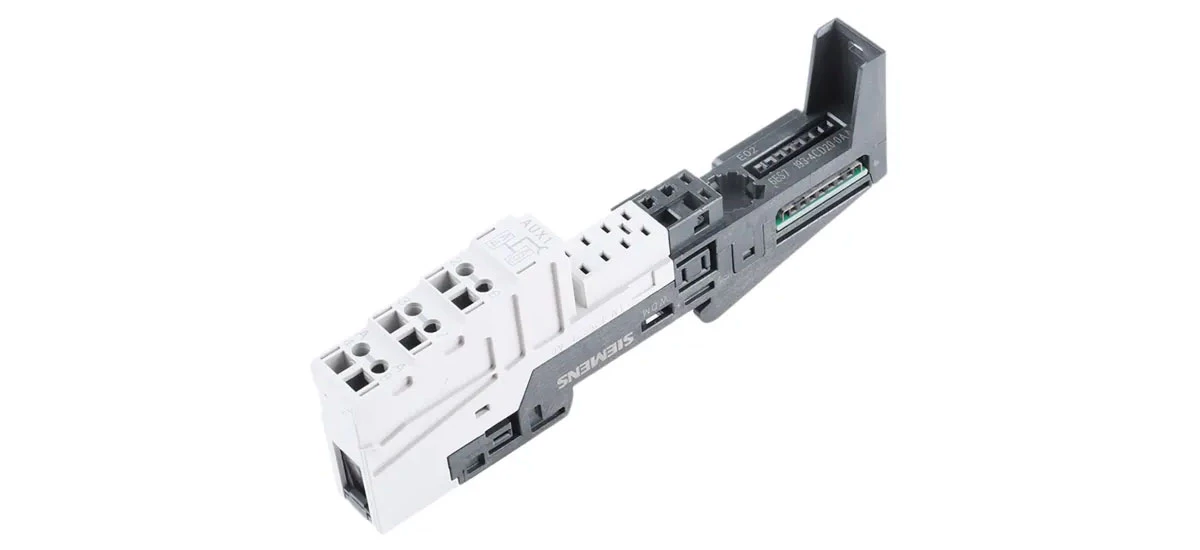

โมดูลเทอร์มินัลคืออะไร?

โมดูลเทอร์มินัลมีความล้ำหน้ามากกว่าเทอร์มินัลบล็อก เป็นหน่วยรวมที่ยึดขั้วต่อหลายขั้วไว้ในเปลือกพลาสติกหรือโลหะตัวเดียว คิดว่าโมดูลเทอร์มินัลเป็น "แพ็คเกจ" ของเทอร์มินัล-ที่เชื่อมต่อเข้าด้วยกันอย่างเป็นระเบียบและเรียบร้อย โมดูลเทอร์มินัลมักมีคุณสมบัติพิเศษต่างจากเทอร์มินัลบล็อกตรงที่ทำให้การเดินสายง่ายและปลอดภัยยิ่งขึ้น

ประโยชน์สำคัญประการหนึ่งของโมดูลเทอร์มินัลคือฟังก์ชันการทำงาน โมดูลเทอร์มินัลจำนวนมากมี-คุณลักษณะด้านความปลอดภัยในตัว (เช่น ฝาครอบเพื่อป้องกันไฟฟ้าช็อตโดยไม่ตั้งใจ) หรือมีป้ายกำกับเพื่อช่วยคุณติดตามว่าสายไฟใดไปอยู่ที่ไหน นอกจากนี้ยังออกแบบมาสำหรับโครงการที่ซับซ้อนอีกด้วย ตัวอย่างเช่น ในแผงควบคุมอุตสาหกรรม (ซึ่งจำเป็นต้องต่อสายไฟหลายสิบเส้นเข้ากับเครื่องจักร) หรือเครื่องใช้ไฟฟ้าขนาดใหญ่ (เช่น ตู้เย็นที่มีส่วนประกอบหลายชิ้น) โมดูลเทอร์มินัลจะช่วยรักษาสายไฟให้เป็นระเบียบเรียบร้อย

ข้อดีของโมดูลเทอร์มินัลในระบบสายไฟ ได้แก่ ข้อผิดพลาดน้อยลง (เนื่องจากมีป้ายกำกับสายไฟ) การบำรุงรักษาเร็วขึ้น (คุณสามารถค้นหาสายไฟได้อย่างรวดเร็ว) และความปลอดภัยที่ดีขึ้น (เปลือกป้องกันความเสียหาย) แม้แต่ผู้เริ่มต้นก็สามารถใช้งานได้-เพียงปฏิบัติตามคำแนะนำในการติดตั้งโมดูลเทอร์มินัลง่ายๆ สำหรับผู้เริ่มต้น: ติดตั้งโมดูล ดึงปลายสายไฟ และยึดสายไฟแต่ละเส้นเข้ากับพอร์ตที่มีป้ายกำกับ โมดูลเทอร์มินัลมีราคาแพงกว่าเทอร์มินัลบล็อก แต่การจัดวางและความปลอดภัยทำให้คุ้มค่าสำหรับงานขนาดใหญ่

ความแตกต่างที่สำคัญระหว่างเทอร์มินัลบล็อกและโมดูลเทอร์มินัล

การทำความเข้าใจเทอร์มินัลบล็อกกับโมดูลเทอร์มินัลหมายถึงการพิจารณาการออกแบบ ฟังก์ชันการทำงาน และอื่นๆ อีกมากมาย ด้านล่างนี้คือข้อแตกต่างที่สำคัญที่สุด:

การออกแบบและโครงสร้าง

เทอร์มินัลบล็อกมีขนาดเล็กและเป็นรายบุคคล แต่ละบล็อกเป็นชิ้นส่วนแยกกัน-คุณอาจมีเทอร์มินัลบล็อก 5 ตัวในโครงการ โดยแต่ละบล็อกมีสายไฟหนึ่งหรือสองเส้น พวกมันไม่มีเชลล์ที่ใช้ร่วมกัน ดังนั้นจึงอาจดูกระจัดกระจายหากคุณใช้หลายเชลล์

ในทางตรงกันข้าม โมดูลเทอร์มินัลคือหนึ่งหน่วยทั้งหมด โมดูลเดียวสามารถเก็บเทอร์มินัลได้ 10, 20 หรือมากกว่า ทั้งหมดนี้อยู่ภายในเชลล์เดียว เปลือกหุ้มขั้วต่อไว้ด้วยกัน ดังนั้นบริเวณสายไฟของคุณจึงเรียบร้อย ความแตกต่างในการออกแบบนี้ทำให้โมดูลเทอร์มินัลดีขึ้นสำหรับโครงการที่คำนึงถึงพื้นที่และองค์กร

ฟังก์ชั่นการทำงาน

เทอร์มินัลบล็อกทำหน้าที่เดียวเท่านั้น: เชื่อมต่อสายไฟ ไม่มีคุณสมบัติพิเศษ-ไม่มีป้ายกำกับ ไม่มีฝาปิดนิรภัย ไม่มีไฟแสดงว่าสายไฟใช้งานได้ หากคุณต้องการตรวจสอบสายไฟ คุณต้องลากจากบล็อกหนึ่งไปอีกบล็อกหนึ่งซึ่งต้องใช้เวลา

โมดูลเทอร์มินัลทำมากกว่าแค่เชื่อมต่อสายไฟ หลายๆ เครื่องมีป้ายกำกับ (เช่น "กำลัง" หรือ "มอเตอร์") เพื่อระบุแต่ละขั้วต่อ บางชนิดมีไฟ LED เพื่อแสดงว่าสายไฟได้รับไฟฟ้าหรือไม่ และบางชนิดมีการป้องกันไฟกระชากเพื่อให้อุปกรณ์ของคุณปลอดภัยจากแรงดันไฟกระชาก คุณสมบัติพิเศษเหล่านี้ช่วยประหยัดเวลาและลดข้อผิดพลาด โดยเฉพาะในระบบที่ซับซ้อน

การติดตั้งและบำรุงรักษา

การติดตั้งเทอร์มินัลบล็อกนั้นง่าย แต่อาจน่าเบื่อได้ คุณต้องติดตั้งแต่ละบล็อกแยกกัน (โดยปกติจะใช้สกรู) จากนั้นจึงเชื่อมต่อสายไฟทีละอัน หากคุณมีสายไฟ 20 เส้น นั่นหมายถึงบล็อกแยกกัน 20 บล็อก-และหากคุณจำเป็นต้องซ่อมสายไฟ คุณจะต้องค้นหาบล็อกทั้งหมดเพื่อค้นหาบล็อกที่ถูกต้อง

โมดูลเทอร์มินัลติดตั้งและบำรุงรักษาง่ายกว่า แม้แต่สำหรับผู้เริ่มต้น คุณติดตั้งโมดูลทั้งหมดเพียงครั้งเดียว จากนั้นเชื่อมต่อสายไฟทั้งหมดเข้ากับเทอร์มินัลในตัว- ป้ายบนโมดูลหมายความว่าคุณสามารถค้นหาสายไฟได้ภายในไม่กี่วินาที ไม่ใช่ไม่กี่นาที เคล็ดลับสั้นๆ จากคู่มือการติดตั้งโมดูลเทอร์มินัลสำหรับผู้เริ่มต้น: จับคู่สีสายไฟกับป้ายกำกับของโมดูลเสมอเพื่อหลีกเลี่ยงการปะปน-

ความสามารถในการขยายขนาด

ความสามารถในการปรับขนาดหมายถึงความง่ายในการเพิ่มสายไฟในภายหลัง เมื่อใช้เทอร์มินัลบล็อก การขยายขนาดเป็นเรื่องยาก หากคุณเริ่มต้นด้วย 5 บล็อกและต้องการเพิ่มอีก 5 บล็อก คุณจะต้องหาพื้นที่สำหรับบล็อกเหล่านั้น ติดตั้งบล็อกเหล่านั้น และเชื่อมต่อสายไฟใหม่ สิ่งนี้อาจทำให้สายไฟของคุณยุ่งเหยิงและยากต่อการจัดการ

โมดูลเทอร์มินัลสามารถปรับขนาดได้ คุณสามารถเลือกโมดูลที่มีเทอร์มินัลมากกว่าที่คุณต้องการในตอนแรก หรือเพิ่มโมดูลที่สองถัดจากโมดูลแรกก็ได้ เนื่องจากโมดูลได้รับการจัดระเบียบ การเพิ่มสายไฟจึงไม่ทำให้เกิดความสับสนวุ่นวาย ตัวอย่างเช่น หากคุณกำลังสร้างเครื่องจักรอุตสาหกรรมที่อาจต้องใช้เซ็นเซอร์เพิ่มเติมในภายหลัง โมดูลเทอร์มินัลจะช่วยให้คุณเพิ่มเซ็นเซอร์เหล่านั้นได้โดยไม่ต้องเดินสายไฟใหม่ทั้งหมด

คุณสมบัติด้านความปลอดภัย

ความปลอดภัยคือความแตกต่างอย่างมากระหว่างแผงขั้วต่อและโมดูลขั้วต่อ ความแตกต่างระหว่างแผงขั้วต่อและโมดูลขั้วต่อในด้านความปลอดภัยขึ้นอยู่กับการป้องกัน แผงขั้วต่อมีฉนวนพื้นฐาน (ฐานพลาสติก) แต่ชิ้นส่วนโลหะที่ยึดสายไฟมักจะถูกเปิดออก ซึ่งหมายความว่าคุณอาจสัมผัสสายไฟที่มีกระแสไฟฟ้าและเกิดอาการตกใจโดยไม่ได้ตั้งใจ โดยเฉพาะอย่างยิ่งหากสายไฟอยู่ในบริเวณที่มีผู้คนพลุกพล่าน (เช่น โรงรถหรือโรงงาน)

โมดูลเทอร์มินัลมีความปลอดภัยมากขึ้น เปลือกหุ้มครอบคลุมชิ้นส่วนโลหะทั้งหมด คุณจึงไม่สามารถสัมผัสสายไฟที่มีกระแสไฟฟ้าได้โดยไม่ตั้งใจ โมดูลจำนวนมากยังตรงตามมาตรฐานความปลอดภัยที่เข้มงวด (เช่น UL หรือ IEC) ซึ่งทดสอบความต้านทานต่อแรงกระแทกและความทนทาน สำหรับโครงการที่ผู้คนอาจอยู่ใกล้สายไฟ (เช่น แผงไฟฟ้าภายในบ้านหรือสถานีควบคุมของโรงงาน) โมดูลเทอร์มินัลเป็นตัวเลือกที่ปลอดภัยกว่า

เมื่อใดจึงควรเลือกเทอร์มินัลบล็อกกับโมดูลเทอร์มินัล

การเลือกชิ้นส่วนที่เหมาะสมขึ้นอยู่กับขนาด งบประมาณ และความต้องการด้านความปลอดภัยของโครงการของคุณ ต่อไปนี้เป็นวิธีการตัดสินใจ:

เลือกเทอร์มินัลบล็อกหาก...

คุณควรใช้เทอร์มินัลบล็อกสำหรับโปรเจ็กต์ขนาดเล็กและเรียบง่าย ตัวอย่างเช่น เทอร์มินัลบล็อกกับโมดูลเทอร์มินัลสำหรับโครงการไฟฟ้าภายในบ้าน เช่น การเดินสายไฟพัดลมเพดานตัวเดียวหรือโคมไฟตั้งโต๊ะขนาดเล็ก-งานเหล่านี้ต้องใช้สายไฟเพียง 2-4 เส้น ดังนั้นเทอร์มินัลบล็อกจึงมีราคาถูกและใช้งานง่าย นอกจากนี้ยังใช้ได้ดีถ้าคุณมีงบจำกัด เนื่องจากเทอร์มินัลบล็อกมีราคาถูกกว่าโมดูล ดังนั้นคุณจึงสามารถประหยัดเงินสำหรับส่วนอื่นๆ ของโปรเจ็กต์ได้ เพียงจำไว้ว่าเทอร์มินัลบล็อกไม่เหมาะสำหรับงานขนาดใหญ่ หากคุณต้องการเชื่อมต่อสายไฟตั้งแต่ 10 เส้นขึ้นไป จะทำให้การเดินสายไฟของคุณยุ่งเหยิง

เลือกโมดูลเทอร์มินัลหาก...

คุณควรใช้โมดูลเทอร์มินัลสำหรับโครงการที่ซับซ้อนและขนาดใหญ่- ตัวอย่างเช่น วิธีเลือกโมดูลเทอร์มินัลสำหรับใช้ในอุตสาหกรรม: หากคุณกำลังติดตั้งสายพานลำเลียงของโรงงานหรือระบบ HVAC เชิงพาณิชย์ (ซึ่งมีสายไฟหลายสิบเส้น) โมดูลเทอร์มินัลจะเก็บทุกอย่างให้เป็นระเบียบ โมดูลจะดีกว่าหากความปลอดภัยเป็นสิ่งสำคัญ- เช่น ในห้องไฟฟ้าของโรงเรียนหรืออุปกรณ์ของโรงพยาบาล แม้ว่าคุณจะเป็นมือใหม่ก็ตาม ป้ายกำกับและคุณลักษณะด้านความปลอดภัยในตัว-ทำให้โมดูลใช้งานได้ง่ายกว่าเทอร์มินัลบล็อกจำนวนมาก ใช่ มีค่าใช้จ่ายสูงกว่า แต่ประหยัดเวลาและป้องกันข้อผิดพลาดในระยะยาว

ท้ายที่สุดแล้ว เทอร์มินัลบล็อกกับโมดูลเทอร์มินัลไม่ได้อยู่ที่ว่าอันไหน "ดีกว่า"-แต่อยู่ที่ว่าอันไหนเหมาะกับโครงการของคุณ งานง่ายๆ ใช้สายไฟเพียงไม่กี่เส้น? ไปกับเทอร์มินัลบล็อก งานที่ซับซ้อนซึ่งมีสายไฟจำนวนมาก ความต้องการด้านความปลอดภัย หรือการขยายในอนาคต เลือกโมดูลเทอร์มินัล เมื่อเลือกชิ้นส่วนที่เหมาะสม คุณจะทำให้โครงการเดินสายไฟของคุณเร็วขึ้น ปลอดภัยขึ้น และเชื่อถือได้มากขึ้น
