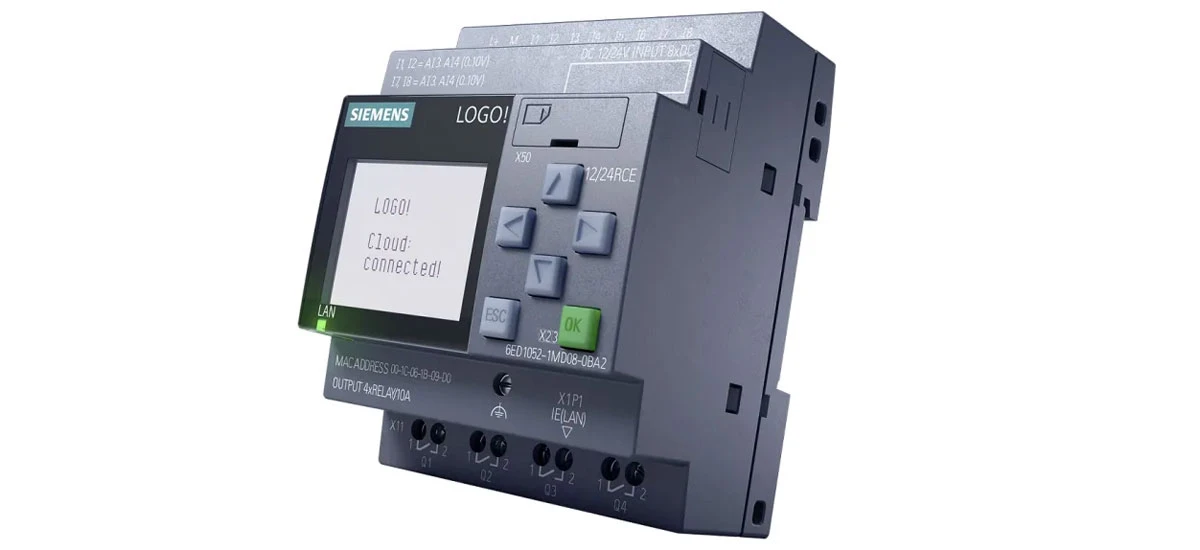

โลโก้ซีเมนส์! เป็นชื่อที่เชื่อถือได้ในระบบอัตโนมัติขนาดเล็ก- ซึ่งเป็นที่รู้จักในด้านความน่าเชื่อถือและ-การออกแบบที่เป็นมิตรต่อผู้ใช้ สำหรับผู้ใช้จำนวนมาก LOGO พื้นฐานของ Siemens! คอนโทรลเลอร์ตอบสนองความต้องการขั้นพื้นฐาน แต่เมื่อโครงการมีความซับซ้อนมากขึ้น โมดูลส่วนขยายจึงกลายเป็นสิ่งจำเป็น โมดูลเหล่านี้ขยายฟังก์ชันการทำงานของโลโก้ Siemens ของคุณ! ให้คุณจัดการอินพุต/เอาท์พุต (I/O) ได้มากขึ้น วัดสัญญาณอนาล็อก หรือเชื่อมต่อกับอุปกรณ์อื่นๆ ได้อย่างราบรื่น ในคู่มือนี้ เราจะแจกแจงโลโก้ Siemens ประเภทหลักสามประเภท! โมดูลส่วนขยาย-แอนะล็อก ดิจิทัล และการสื่อสาร-อธิบายการใช้งาน และแบ่งปันเคล็ดลับเพื่อช่วยให้คุณใช้โลโก้ Siemens ให้เกิดประโยชน์สูงสุด! การตั้งค่า
โลโก้ซีเมนส์คืออะไร! โมดูลส่วนขยาย?
โลโก้ซีเมนส์! โมดูลส่วนขยายถูกเพิ่ม-บนอุปกรณ์ที่ใช้งานได้กับ Siemens LOGO! คอนโทรลเลอร์เพื่อขยายขีดความสามารถ ฐานโลโก้ซีเมนส์! คอนโทรลเลอร์มาพร้อมกับจุด I/O จำนวนคงที่ การรองรับแอนะล็อกที่จำกัด หรือตัวเลือกการสื่อสารพื้นฐาน โมดูลส่วนขยายแก้ไขข้อจำกัดเหล่านี้โดยการเพิ่ม I/O ดิจิทัล, I/O อนาล็อก หรือพอร์ตการสื่อสารขั้นสูงเพิ่มเติม ไม่ว่าคุณจะสร้างเครื่องจักรในโรงงานขนาดเล็ก ระบบไฟส่องสว่างในอาคาร หรือปั๊มน้ำแบบอัตโนมัติ Siemens LOGO! โมดูลส่วนขยายช่วยให้คุณปรับแต่งระบบของคุณได้โดยไม่ต้องเปลี่ยนคอนโทรลเลอร์ทั้งหมด ทุกโมดูลได้รับการออกแบบให้เข้ากันได้กับโลโก้ Siemens ส่วนใหญ่! โมเดลต่างๆ ทำให้การอัพเกรดทำได้ง่ายและคุ้มค่า-
ประเภทของโลโก้ Siemens! โมดูลส่วนขยาย
โลโก้ซีเมนส์! โมดูลส่วนขยายแบบอะนาล็อก
สัญญาณแอนะล็อก (เช่น อุณหภูมิ ความดัน หรือแรงดันไฟฟ้า) มีความสำคัญอย่างยิ่งต่องานระบบอัตโนมัติหลายๆ อย่าง และโลโก้ของ Siemens! โมดูลส่วนขยายแบบอะนาล็อกถูกสร้างขึ้นเพื่อรองรับโมดูลเหล่านั้น โมดูลเหล่านี้จะแปลงข้อมูลอะนาล็อกทั่วโลก-ให้เป็นสัญญาณดิจิทัลที่โลโก้ Siemens ของคุณ! คอนโทรลเลอร์สามารถประมวลผลได้ รุ่นทั่วไป ได้แก่ โลโก้ Siemens! AM2 RTD (สำหรับเซ็นเซอร์อุณหภูมิ) และ AM2 AO (สำหรับเอาต์พุตอะนาล็อก)
กรณีการใช้งานที่สำคัญประการหนึ่งคือการตรวจสอบอุณหภูมิเตาอบของโรงงาน: เทอร์โมคัปเปิลจะส่งสัญญาณอะนาล็อกไปยังโลโก้ของ Siemens! โมดูลส่วนขยายแบบอะนาล็อกซึ่งแปลเป็นตัวควบคุม จากนั้นตัวควบคุมจะปรับความร้อนของเตาอบให้อยู่ภายในขีดจำกัดที่ตั้งไว้ หากคุณกำลังทำงานในโครงการที่ต้องการการวัดที่แม่นยำ โลโก้ของ Siemens! โมดูลขยายแบบแอนะล็อกสำหรับระบบอัตโนมัติขนาดเล็กเหมาะอย่างยิ่ง-ซึ่งมีความแม่นยำสูงและทำงานได้อย่างราบรื่นด้วยโลโก้ของ Siemens! ตัวควบคุม การติดตั้งทำได้ง่ายตรงไปตรงมา: เพียงเสียบโมดูลเข้ากับตัวควบคุมฐาน และใช้โลโก้ของ Siemens! ซอฟต์แวร์เพื่อกำหนดค่าสัญญาณ
โลโก้ซีเมนส์! โมดูลส่วนขยายดิจิทัล
สัญญาณดิจิตอล (คำสั่งเปิด/ปิด) เป็นหัวใจสำคัญของระบบอัตโนมัติส่วนใหญ่ และโลโก้ของ Siemens! การติดตั้งโมดูลส่วนขยาย I/O ดิจิทัลช่วยให้คุณเพิ่มจุดวิกฤติเหล่านี้ได้มากขึ้น โลโก้ฐานซีเมนส์! คอนโทรลเลอร์อาจมีจุด I/O ดิจิทัล 8-16 จุด แต่โมดูลส่วนขยายเช่น Siemens LOGO! DM8 230R (อินพุตดิจิตอล 8 ช่อง) หรือ DM4 24V (เอาต์พุตดิจิตอล 4 ช่อง) ให้คุณเพิ่มจำนวนเป็นสองเท่าหรือสามเท่า
โมดูลเหล่านี้เหมาะสำหรับโครงการที่มีอุปกรณ์หลายเครื่อง ลองนึกถึงระบบสายพานลำเลียงที่มีเซ็นเซอร์ 10 ตัว (อินพุต) และมอเตอร์ 6 ตัว (เอาต์พุต) - ตัวควบคุมพื้นฐานไม่สามารถจัดการได้ทั้งหมด แต่มีโลโก้ Siemens เพียงไม่กี่ตัว! โมดูลส่วนขยายแบบดิจิทัลสามารถทำได้ นอกจากนี้ยังเหมาะสำหรับการอัปเกรดระบบเก่าอีกด้วย หากการตั้งค่าปัจจุบันของคุณใช้ I/O จนเต็ม การเพิ่มโมดูลส่วนขยายดิจิทัลจะมีราคาถูกกว่าการซื้อคอนโทรลเลอร์ใหม่ ส่วนที่ดีที่สุด? โลโก้ซีเมนส์! โมดูลดิจิทัลใช้เทคโนโลยีปลั๊ก-และ-เล่น ดังนั้นคุณจึงสามารถตั้งค่าได้ภายในไม่กี่นาทีโดยไม่ต้องมีทักษะทางเทคนิคขั้นสูง
โลโก้ซีเมนส์! โมดูลขยายการสื่อสาร
ในโลกที่เชื่อมต่อกันในปัจจุบัน ระบบอัตโนมัติจำเป็นต้องพูดคุยกัน-และโลโก้ของ Siemens! ความเข้ากันได้ของโมดูลขยายการสื่อสารทำให้เป็นไปได้ โมดูลเหล่านี้เพิ่มพอร์ตการสื่อสารขั้นสูง ทำให้โลโก้ Siemens ของคุณ! คอนโทรลเลอร์เชื่อมต่อกับอุปกรณ์อื่นๆ เช่น แผง HMI (อินเทอร์เฟซสำหรับมนุษย์-) คอมพิวเตอร์ หรือแม้แต่โลโก้ Siemens อื่นๆ! ระบบ รุ่นยอดนิยม ได้แก่ โลโก้ Siemens! CM ETHERNET (สำหรับการเชื่อมต่ออีเทอร์เน็ต) และ CM RS485 (สำหรับ Modbus RTU)
ตัวอย่างเช่น ร้านเบเกอรี่อาจใช้โลโก้ของ Siemens! โมดูลการสื่อสารเพื่อเชื่อมโยงตัวควบคุมเตาอบเข้ากับ HMI ส่วนกลาง ช่วยให้พนักงานตรวจสอบอุณหภูมิ เวลาในการอบ และข้อความแสดงข้อผิดพลาดได้จากหน้าจอเดียว การใช้งานอีกอย่างคือการเชื่อมต่อโลโก้ Siemens หลายอัน! ตัวควบคุมในคลังสินค้า: ตัวควบคุมแต่ละตัวจะจัดการส่วนของระบบสายพานลำเลียง และโมดูลการสื่อสารช่วยให้พวกเขาสามารถแบ่งปันข้อมูลเพื่อประสานขั้นตอนการทำงานได้ หากคุณสงสัยว่าจะเชื่อมต่อ LOGO ของ Siemens ได้อย่างไร! โมดูลส่วนขยายสำหรับการสื่อสาร กระบวนการนี้ง่ายดายด้วยซอฟต์แวร์ฟรีของ Siemens- เพียงเลือกโปรโตคอลการสื่อสาร (เช่น Modbus หรือ TCP/IP) และทำตามวิซาร์ดการตั้งค่า
ประโยชน์หลักของการใช้โลโก้ของ Siemens! โมดูลส่วนขยาย
โลโก้ซีเมนส์! โมดูลส่วนขยายนำเสนอมากกว่าคุณสมบัติพิเศษ- แต่ยังนำความยืดหยุ่น ประหยัดต้นทุน และความน่าเชื่อถือมาสู่โครงการระบบอัตโนมัติของคุณ ประการแรก ความยืดหยุ่น: คุณสามารถเริ่มต้นด้วยโลโก้พื้นฐานของ Siemens! ควบคุมและเพิ่มโมดูลเมื่อโครงการของคุณเติบโตขึ้น ซึ่งหมายความว่าคุณไม่จำเป็นต้องลงทุนมากเกินไปใน-ตัวควบคุมระดับสูงล่วงหน้า ประการที่สอง การประหยัดต้นทุน: การอัพเกรดด้วยโมดูลมีราคาถูกกว่าการเปลี่ยนทั้งระบบ และโลโก้ของ Siemens! โมดูลถูกสร้างขึ้นให้มีอายุการใช้งานยาวนาน ซึ่งช่วยลด-ค่าใช้จ่ายในการบำรุงรักษาในระยะยาว ประการที่สาม ความน่าเชื่อถือ: เช่นเดียวกับผลิตภัณฑ์อื่นๆ ของ Siemens โมดูลเหล่านี้ได้รับการทดสอบความทนทาน เพื่อให้มั่นใจว่าทำงานในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง (เช่น อุณหภูมิที่สูงมากหรือโรงงานที่มีฝุ่นมาก) ในที่สุด ใช้งานง่าย: โลโก้ของ Siemens! โมดูลส่วนขยายได้รับการออกแบบมาสำหรับผู้เริ่มต้นและผู้เชี่ยวชาญ พร้อมด้วยซอฟต์แวร์ที่ใช้งานง่ายและการติดตั้งแบบพลักแอนด์เพลย์-และ-
วิธีเลือกโลโก้ Siemens ให้เหมาะสม! โมดูลส่วนขยาย
การเลือกโลโก้ซีเมนส์ที่เหมาะสม! โมดูลส่วนขยายขึ้นอยู่กับความต้องการของโครงการของคุณ เริ่มต้นด้วยการถาม: คุณต้องการ I/O ดิจิทัลเพิ่มเติมหรือไม่ ไปหาโลโก้ของ Siemens! โมดูลส่วนขยายดิจิทัล คุณจำเป็นต้องวัดสัญญาณอะนาล็อก (เช่น อุณหภูมิหรือความดัน) หรือไม่? โมดูลแอนะล็อกคือหนทางไป คุณต้องการระบบของคุณเพื่อเชื่อมต่อกับอุปกรณ์อื่นหรือไม่? เลือกใช้โมดูลการสื่อสาร
ถัดไป ตรวจสอบความเข้ากันได้: ตรวจสอบให้แน่ใจว่าโมดูลใช้งานได้กับโลโก้ Siemens ของคุณ! รุ่นคอนโทรลเลอร์ (โมดูลส่วนใหญ่เข้ากันได้กับ LOGO! 8 และใหม่กว่า) พิจารณาจำนวนจุด I/O ที่คุณต้องการ-อย่าซื้อเกินกว่าที่คุณต้องการ แต่ให้เหลือพื้นที่ไว้สำหรับการเติบโตในอนาคต สำหรับโมดูลแอนะล็อก ให้คิดถึงประเภทของสัญญาณที่คุณจะใช้ (RTD, เทอร์โมคัปเปิล, แรงดันไฟฟ้า หรือกระแสไฟฟ้า) สำหรับโมดูลการสื่อสาร ให้ยืนยันโปรโตคอลที่คุณต้องการ (Ethernet, Modbus ฯลฯ) สุดท้ายนี้ พิจารณางบประมาณของคุณ: โลโก้ของ Siemens! โมดูลส่วนขยายมีราคาไม่แพง แต่การเปรียบเทียบรุ่นต่างๆ สามารถช่วยให้คุณค้นหาสิ่งที่คุ้มค่าที่สุดสำหรับความต้องการของคุณได้
คำแนะนำในการติดตั้งโลโก้ Siemens! โมดูลส่วนขยาย
กำลังติดตั้งโลโก้ Siemens! โมดูลส่วนขยายนั้นเรียบง่าย แต่การปฏิบัติตามเคล็ดลับเหล่านี้จะช่วยให้การตั้งค่าราบรื่น ขั้นแรก ปิดโลโก้ Siemens ของคุณ! ตัวควบคุมก่อนเชื่อมต่อโมดูล-ซึ่งจะช่วยป้องกันความเสียหายต่ออุปกรณ์ ประการที่สอง จัดตำแหน่งขั้วต่อของโมดูลให้ตรงกับพอร์ตขยายของคอนโทรลเลอร์ และกดให้แน่นจนกระทั่งคลิกเข้าที่ ประการที่สาม ใช้โลโก้ของ Siemens! ซอฟต์แวร์ Soft Comfort เพื่อกำหนดค่าโมดูล: เปิดซอฟต์แวร์ เลือกรุ่นคอนโทรลเลอร์ของคุณ และเพิ่มโมดูลส่วนขยายให้กับโปรเจ็กต์ของคุณ ซอฟต์แวร์จะตรวจจับโมดูลโดยอัตโนมัติ แต่คุณจะต้องตั้งค่าที่อยู่ I/O หรือการตั้งค่าการสื่อสาร (สำหรับโมดูลการสื่อสาร) ประการที่สี่ ทดสอบโมดูล: หลังจากการตั้งค่า ให้รันการทดสอบอย่างรวดเร็วเพื่อให้แน่ใจว่าโมดูลทำงาน (เช่น สำหรับโมดูลดิจิทัล ให้ทริกเกอร์อินพุตและตรวจสอบว่าตัวควบคุมลงทะเบียนหรือไม่) สุดท้าย ยึดโมดูลเข้ากับราง DIN (หากใช้) เพื่อป้องกันไม่ให้หลวมระหว่างการทำงาน
การแก้ไขปัญหาทั่วไปเกี่ยวกับโลโก้ของ Siemens! โมดูลส่วนขยาย
แม้จะติดตั้งง่าย แต่คุณอาจประสบปัญหากับโลโก้ Siemens ของคุณ! โมดูลส่วนขยาย ต่อไปนี้เป็นปัญหาทั่วไปบางประการและวิธีแก้ไข
- ตรวจไม่พบโมดูล: ตรวจสอบว่าโมดูลเชื่อมต่อกับคอนโทรลเลอร์อย่างถูกต้องหรือไม่ ปิดระบบ ถอดโมดูลออก และเชื่อมต่อใหม่ให้แน่น หากตรวจไม่พบ ให้อัปเดตโลโก้ Siemens ของคุณ! ซอฟต์แวร์ Soft Comfort เป็นเวอร์ชันล่าสุด
- สัญญาณอะนาล็อกอ่านไม่ถูกต้อง: ตรวจสอบให้แน่ใจว่าเซ็นเซอร์ (เช่น หัววัดอุณหภูมิ) เชื่อมต่อกับขั้วต่อที่ถูกต้องบนโมดูลอะนาล็อก ตรวจสอบสายไฟของเซ็นเซอร์-สายไฟที่หลวมหรือชำรุดอาจทำให้การอ่านค่าไม่ถูกต้อง ใช้ซอฟต์แวร์เพื่อตรวจสอบประเภทสัญญาณ (เช่น RTD กับเทอร์โมคัปเปิล) ตรงกับการกำหนดค่าของโมดูล
- ข้อผิดพลาดในการสื่อสาร: สำหรับโมดูลการสื่อสาร ให้ยืนยันการตั้งค่าโปรโตคอล (ที่อยู่ IP อัตรารับส่งข้อมูล ความเท่าเทียมกัน) ตรงกับอุปกรณ์อื่นๆ ในระบบของคุณ ตรวจสอบความเสียหายของสายเคเบิลอีเทอร์เน็ตหรือ RS485 และตรวจสอบว่าเชื่อมต่อกับพอร์ตที่ถูกต้อง
- Digital I/O ไม่ทำงาน: สำหรับโมดูลดิจิทัล ตรวจสอบว่าอุปกรณ์อินพุต/เอาท์พุต (เช่น เซ็นเซอร์ มอเตอร์) เปิดอยู่หรือไม่ ตรวจสอบการเดินสายไฟ-อินพุตดิจิทัลควรเชื่อมต่อกับเทอร์มินัลอินพุตของโมดูล และเอาต์พุตไปยังเทอร์มินัลเอาต์พุต ใช้ซอฟต์แวร์เพื่อตรวจสอบสถานะ I/O และดูว่ามีการส่ง/รับสัญญาณหรือไม่
หากคุณยังคงประสบปัญหา โปรดดูที่โลโก้ของ Siemens! คู่มือผู้ใช้หรือติดต่อฝ่ายสนับสนุนลูกค้าของ Siemens- ซึ่งพร้อมให้ความช่วยเหลือเกี่ยวกับปัญหาด้านเทคนิค
บทสรุป
โลโก้ซีเมนส์! โมดูลส่วนขยายเป็นตัวเปลี่ยนเกม-สำหรับระบบอัตโนมัติขนาดเล็ก- ทำให้คุณสามารถเพิ่มประสิทธิภาพของโลโก้ Siemens ของคุณได้! คอนโทรลเลอร์โดยไม่ต้องเริ่มจากศูนย์ ไม่ว่าคุณจะต้องการ I/O ดิจิทัล การประมวลผลสัญญาณอะนาล็อก หรือการสื่อสารขั้นสูงเพิ่มเติม เรามีโลโก้ของ Siemens! โมดูลส่วนขยายเพื่อให้เหมาะกับความต้องการของคุณ ด้วยการเลือกโมดูลที่เหมาะสม ปฏิบัติตามแนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง และแก้ไขปัญหาทั่วไป คุณสามารถสร้างระบบอัตโนมัติที่ยืดหยุ่นและเชื่อถือได้ซึ่งจะเติบโตไปพร้อมกับโครงการของคุณ โปรดจำไว้ว่าโลโก้ของซีเมนส์! โมดูลส่วนขยายได้รับการออกแบบเพื่อให้ใช้งานง่าย ดังนั้นแม้ว่าคุณจะยังใหม่กับระบบอัตโนมัติ คุณก็สามารถอัพเกรดระบบของคุณได้อย่างมั่นใจ
หากคุณมีคำถามเฉพาะเกี่ยวกับโลโก้ของ Siemens! โมดูลส่วนขยาย-เช่น โมเดลใดดีที่สุดสำหรับโครงการของคุณ หรือวิธีกำหนดค่าโมดูลการสื่อสาร-โปรดแบ่งปันรายละเอียดของคุณได้ตามใจชอบ แล้วเราจะช่วยคุณค้นหาโซลูชันที่สมบูรณ์แบบ!
