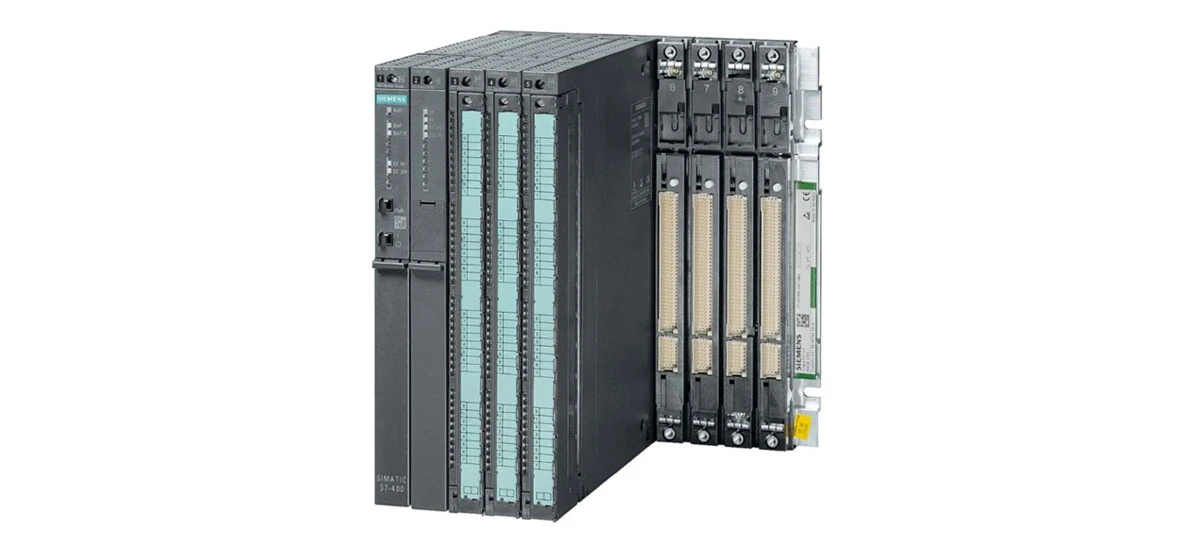

รู้เบื้องต้นเกี่ยวกับซีเมนส์ S7-400
Siemens S7-400 เป็นตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) ที่ทรงพลัง ซึ่งออกแบบมาสำหรับ-โครงการระบบอัตโนมัติทางอุตสาหกรรมขนาดใหญ่ PLC นี้เป็นส่วนสำคัญของตระกูล S7 ของ Siemens โดยมีความโดดเด่นในด้านความน่าเชื่อถือ ความสามารถในการปรับขนาด และความสามารถในการจัดการกับงานควบคุมที่ซับซ้อน ไม่ว่าจะใช้ในโรงงานผลิต ระบบพลังงาน หรือเครือข่ายการขนส่ง Siemens S7-400 มอบประสิทธิภาพที่สม่ำเสมอซึ่งตอบสนองความต้องการของสภาพแวดล้อมทางอุตสาหกรรม ในคู่มือนี้ เราจะแจกแจงรายละเอียดสถาปัตยกรรม คุณลักษณะหลัก และแอปพลิเคชันในโลกแห่งความเป็นจริง พร้อมด้วยคำแนะนำที่เป็นประโยชน์สำหรับการใช้คอนโทรลเลอร์อเนกประสงค์นี้
สถาปัตยกรรมของซีเมนส์ S7-400
ส่วนประกอบหลักของสถาปัตยกรรม PLC ของ Siemens S7-400
สถาปัตยกรรมของ Siemens S7-400 สร้างขึ้นเพื่อความยืดหยุ่นและประสิทธิภาพ ประกอบด้วยองค์ประกอบสำคัญหลายประการที่ทำงานร่วมกันได้อย่างราบรื่น หัวใจสำคัญของระบบคือหน่วยประมวลผลกลาง (CPU) ซึ่งทำหน้าที่เป็น "สมอง" ของ PLC Siemens นำเสนอ CPU รุ่นต่างๆ สำหรับ S7-400 เช่น CPU 412-1, CPU 414-3 และ CPU 417-4 ซึ่งแต่ละรุ่นได้รับการปรับให้เหมาะกับความต้องการพลังการประมวลผลที่แตกต่างกัน CPU เหล่านี้จัดการการประมวลผลข้อมูล การทำงานของโปรแกรม และการสื่อสารกับอุปกรณ์อื่นๆ
ถัดไปคือโมดูลสัญญาณ (SM) ซึ่งเชื่อมต่อ Siemens S7-400 เข้ากับอุปกรณ์ภาคสนาม เช่น เซ็นเซอร์ แอคชูเอเตอร์ และสวิตช์ โมดูลสัญญาณมีทั้งแบบดิจิตอลและอนาล็อก: SM แบบดิจิทัลจะจัดการสัญญาณเปิด/ปิด (เช่น จากปุ่มกดหรือมอเตอร์) ในขณะที่ SM แบบอะนาล็อกจะประมวลผลสัญญาณต่อเนื่อง (เช่น การอ่านค่าอุณหภูมิหรือความดัน) ความคล่องตัวนี้ช่วยให้ Siemens S7-400 สามารถเชื่อมต่อกับอุปกรณ์อุตสาหกรรมเกือบทุกชนิด
โมดูลฟังก์ชัน (FM) เป็นอีกหนึ่งส่วนสำคัญของสถาปัตยกรรม Siemens S7-400 โมดูลเหล่านี้เพิ่มความสามารถพิเศษ เช่น การนับความเร็วสูง- การควบคุมตำแหน่ง หรือการควบคุมแบบวงปิด ตัวอย่างเช่น โมดูล FM 450-1 สามารถรองรับการควบคุมความเร็วและตำแหน่งสำหรับมอเตอร์ได้อย่างแม่นยำ ทำให้เหมาะสำหรับสายการผลิตที่ต้องการการเคลื่อนไหวที่แม่นยำ
แบ็คเพลนบัสคือ "ระบบประสาท" ของ Siemens S7-400 ช่วยให้สามารถถ่ายโอนข้อมูลได้อย่างรวดเร็วระหว่าง CPU โมดูลสัญญาณ และโมดูลฟังก์ชัน ด้วยอัตราการถ่ายโอนที่สูง บัสแบ็คเพลนช่วยให้แน่ใจว่าส่วนประกอบทั้งหมดสื่อสารแบบเรียลไทม์ ซึ่งจำเป็นสำหรับงานควบคุมที่ไวต่อเวลา
ตัวเลือกการขยายสำหรับ Siemens S7-400
ข้อดีที่ใหญ่ที่สุดประการหนึ่งของ Siemens S7-400 คือความสามารถในการปรับขนาด ผู้ใช้สามารถขยายระบบได้โดยการเพิ่มโมดูลสัญญาณ โมดูลฟังก์ชัน หรือแม้แต่ CPU เพิ่มเติมสำหรับการทำงานซ้ำซ้อน CPU สำรองช่วยให้แน่ใจว่าหาก CPU ตัวหนึ่งล้มเหลว อีกตัวจะเข้าควบคุมทันที ช่วยลดเวลาหยุดทำงาน ซึ่งเป็นคุณสมบัติที่สำคัญสำหรับการใช้งานที่สำคัญ เช่น โรงไฟฟ้าหรือโรงบำบัดน้ำ นอกจากนี้ Siemens S7-400 ยังรองรับการขยายระยะไกล ทำให้สามารถวางโมดูลในส่วนต่างๆ ของสถานที่ได้ ในขณะเดียวกันก็รักษาการสื่อสารที่เชื่อถือได้
คุณสมบัติที่สำคัญของซีเมนส์ S7-400
ความน่าเชื่อถือและความทนทาน
Siemens S7-400 ได้รับการออกแบบทางวิศวกรรมให้ทนทานต่อสภาวะทางอุตสาหกรรมที่รุนแรง ทำงานได้อย่างน่าเชื่อถือในอุณหภูมิตั้งแต่ -25 องศาถึง +60 องศา และทนทานต่อฝุ่น การสั่นสะเทือน และการรบกวนทางไฟฟ้า ความทนทานนี้ทำให้เหมาะสำหรับการใช้งานกลางแจ้งหรือโรงงานที่มีสภาพแวดล้อมที่ยากลำบาก นอกจากนี้ การออกแบบซ้ำซ้อนของ PLC (ใช้ได้กับ CPU บางรุ่น) ยังให้ความทนทานต่อข้อผิดพลาด จึงรับประกันการทำงานอย่างต่อเนื่องแม้ว่าส่วนประกอบจะล้มเหลวก็ตาม
ความเร็วในการประมวลผลสูง
สำหรับงานอัตโนมัติที่ซับซ้อน ความเร็วในการประมวลผลเป็นสิ่งสำคัญ-และ Siemens S7-400 ก็ทำได้ CPU สามารถดำเนินการคำสั่งได้ในหน่วยไมโครวินาที ทำให้สามารถจัดการกับโปรแกรมขนาดใหญ่และงานหลายอย่างพร้อมกันได้ ความเร็วนี้มีความสำคัญอย่างยิ่งสำหรับการใช้งานต่างๆ เช่น สายการประกอบ ซึ่งจำเป็นต้องมีการตัดสินใจอย่างรวดเร็วเพื่อให้การผลิตดำเนินไปได้อย่างราบรื่น Siemens S7-400 ยังรองรับการทำงานหลายอย่างพร้อมกัน ทำให้สามารถรันโปรแกรมควบคุมหลายโปรแกรมพร้อมกันได้โดยไม่ทำให้ประสิทธิภาพลดลง
การสื่อสารที่ไร้รอยต่อ
Siemens S7-400 เป็นเลิศในด้านการสื่อสาร โดยรองรับโปรโตคอลทางอุตสาหกรรมที่หลากหลาย เช่น PROFINET, PROFIBUS และ Modbus ซึ่งช่วยให้สามารถเชื่อมต่อกับอุปกรณ์ Siemens อื่นๆ (เช่น แผงหรือไดรฟ์ HMI) รวมถึงอุปกรณ์ของบุคคลที่สาม- ไม่ว่าจะสื่อสารกับโมดูลภายในเครื่องหรือระบบระยะไกล Siemens S7-400 รับประกันการถ่ายโอนข้อมูลที่รวดเร็วและเชื่อถือได้ ตัวอย่างเช่น ในโรงงานอัจฉริยะ PLC สามารถแบ่งปันข้อมูลกับระบบตรวจสอบส่วนกลางเพื่อให้ข้อมูลเชิงลึกแบบเรียลไทม์เกี่ยวกับกระบวนการผลิต
การเขียนโปรแกรมอย่างง่ายด้วยเครื่องมือของ Siemens
การเขียนโปรแกรม Siemens S7-400 ตรงไปตรงมาด้วยซอฟต์แวร์ TIA Portal (Totally Integrated Automation Portal) ของ Siemens TIA Portal มีอินเทอร์เฟซสำหรับผู้ใช้-ที่เป็นมิตรสำหรับการสร้าง การทดสอบ และการแก้ไขโปรแกรมควบคุม รองรับภาษาการเขียนโปรแกรมหลายภาษา รวมถึงแลดเดอร์ลอจิก แผนภาพบล็อกฟังก์ชัน (FBD) และข้อความที่มีโครงสร้าง (ST) ดังนั้นโปรแกรมเมอร์จึงสามารถเลือกภาษาที่ตรงกับความต้องการของตนมากที่สุด นอกจากนี้ TIA Portal ยังมีเครื่องมือสำหรับจำลองการทำงานของ PLC ซึ่งช่วยให้ผู้ใช้สามารถทดสอบโปรแกรมก่อนที่จะนำไปใช้กับระบบจริง ซึ่งช่วยลดความเสี่ยงของข้อผิดพลาด
การวินิจฉัยขั้นสูง
Siemens S7-400 มาพร้อมกับคุณลักษณะการวินิจฉัยในตัวที่ทำให้การแก้ไขปัญหาง่ายขึ้น PLC สามารถตรวจจับข้อผิดพลาดในโมดูล สายไฟ หรืออุปกรณ์ภาคสนาม และส่งการแจ้งเตือนไปยังผู้ปฏิบัติงานผ่าน HMI หรือระบบส่วนกลาง ข้อมูลการวินิจฉัยประกอบด้วยข้อมูลเกี่ยวกับตำแหน่งของข้อบกพร่อง ประเภทของข้อผิดพลาด และแนวทางแก้ไขที่เป็นไปได้ สิ่งนี้ช่วยให้ทีมบำรุงรักษาแก้ไขปัญหาได้อย่างรวดเร็ว ลดเวลาหยุดทำงาน และช่วยให้การผลิตเป็นไปตามแผน
การใช้งานของ Siemens S7-400
อุตสาหกรรมการผลิต
ในภาคการผลิต Siemens S7-400 ถูกนำมาใช้กันอย่างแพร่หลายสำหรับกระบวนการอัตโนมัติและการควบคุมสายการผลิต ตัวอย่างเช่น ในโรงงานยานยนต์ PLC สามารถควบคุมการประกอบรถยนต์ ประสานงานงานต่างๆ เช่น การเชื่อม การทาสี และการติดตั้งส่วนประกอบ ความเร็วการประมวลผลสูงและความน่าเชื่อถือทำให้มั่นใจได้ว่าสายการผลิตทำงานได้อย่างมีประสิทธิภาพ ในขณะที่ความสามารถในการปรับขนาดช่วยให้สามารถขยายได้ในอนาคตตามความต้องการการผลิตที่เพิ่มขึ้น การใช้งานทางอุตสาหกรรมของ Siemens S7-400 ในการผลิตยังรวมถึงการควบคุมคุณภาพ โดยที่ PLC สามารถตรวจสอบข้อกำหนดของผลิตภัณฑ์และปฏิเสธสินค้าที่บกพร่องได้
ภาคพลังงาน
อุตสาหกรรมพลังงานอาศัย Siemens S7-400 ในการควบคุมระบบการผลิต การส่ง และการจำหน่ายไฟฟ้า ในโรงไฟฟ้าพลังความร้อน PLC สามารถควบคุมแรงดันหม้อไอน้ำ ความเร็วกังหัน และการจ่ายเชื้อเพลิง เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและมีประสิทธิภาพ นอกจากนี้ยังสนับสนุนการจัดการโครงข่ายไฟฟ้า ซึ่งช่วยสร้างสมดุลระหว่างอุปสงค์และอุปทานพลังงาน การออกแบบที่ซ้ำซ้อนของ Siemens S7-400 มีคุณค่าอย่างยิ่งในภาคพลังงาน ซึ่งการหยุดทำงานอาจส่งผลร้ายแรง
ระบบขนส่ง
เครือข่ายการขนส่ง เช่น รถไฟและสนามบิน ใช้ Siemens S7-400 สำหรับการควบคุมการจราจรและการจัดการโครงสร้างพื้นฐาน ในระบบรถไฟ PLC สามารถควบคุมการส่งสัญญาณของรถไฟ การสลับราง และการทำงานของสถานี เพื่อให้มั่นใจว่าการเดินทางข้ามเวลา-ปลอดภัยและตรงเวลา ที่สนามบินสามารถจัดการระบบขนสัมภาระ ประสานงานการเคลื่อนย้ายสัมภาระตั้งแต่เช็คอินจนถึงเครื่องบิน ความสามารถในการสื่อสารของ Siemens S7-400 ช่วยให้สามารถทำงานร่วมกับระบบอื่นๆ ได้ เช่น การแสดงข้อมูลผู้โดยสารและกล้องรักษาความปลอดภัย
น้ำและการบำบัดน้ำเสีย
โรงบำบัดน้ำอาศัย Siemens S7-400 ในการควบคุมกระบวนการต่างๆ เช่น การกรอง การฆ่าเชื้อ และการสูบน้ำ PLC สามารถตรวจสอบพารามิเตอร์คุณภาพน้ำ (เช่น ระดับ pH ความเข้มข้นของคลอรีน) และปรับกระบวนการบำบัดโดยอัตโนมัติเพื่อให้ตรงตามมาตรฐานความปลอดภัย นอกจากนี้ยังจัดการการกระจายน้ำสะอาดและการรวบรวมน้ำเสีย เพื่อให้มั่นใจว่าการทำงานทั้งระบบมีประสิทธิภาพ ความทนทานของ Siemens S7-400 ทำให้เหมาะสำหรับใช้ในสภาพแวดล้อมที่เปียกและมีฤทธิ์กัดกร่อน
อุตสาหกรรมเคมีและเภสัชกรรม
ในภาคส่วนเคมีและเภสัชกรรม Siemens S7-400 ใช้สำหรับการควบคุมกระบวนการและการประมวลผลเป็นชุด โรงงานเคมีใช้ PLC เพื่อควบคุมปฏิกิริยา ผสมส่วนผสม และควบคุมอุณหภูมิและความดันที่สำคัญเพื่อให้มั่นใจในคุณภาพและความปลอดภัยของผลิตภัณฑ์ ผู้ผลิตยาพึ่งพาระบบนี้ในการจัดการการผลิตเป็นชุด ซึ่งการควบคุมแต่ละขั้นตอนอย่างแม่นยำถือเป็นสิ่งสำคัญเพื่อให้เป็นไปตามข้อกำหนดด้านกฎระเบียบ การวินิจฉัยขั้นสูงและความน่าเชื่อถือของ Siemens S7-400 ช่วยลดความเสี่ยงของข้อผิดพลาดในการผลิต
เคล็ดลับการปฏิบัติของ Siemens S7-400
คู่มือการเขียนโปรแกรม Siemens S7-400 สำหรับผู้เริ่มต้น
หากคุณยังใหม่ต่อการเขียนโปรแกรม Siemens S7-400 ให้เริ่มต้นด้วยคุณสมบัติพื้นฐานของ TIA Portal เริ่มต้นด้วยการสร้างโปรเจ็กต์ง่ายๆ เพิ่ม CPU และโมดูลสัญญาณ และเขียนโปรแกรมแลดเดอร์ลอจิกพื้นฐานเพื่อควบคุมไฟหรือมอเตอร์ ใช้เครื่องมือจำลองเพื่อทดสอบโปรแกรมของคุณและแก้ไขข้อผิดพลาด นอกจากนี้ การทำความคุ้นเคยกับโครงสร้างที่อยู่ของ PLC ยังเป็นประโยชน์ เนื่องจากจะทำให้สามารถแมปสัญญาณจากอุปกรณ์ภาคสนามไปยังโปรแกรมได้ง่ายขึ้น
เคล็ดลับการแก้ไขปัญหาของ Siemens S7-400
ปัญหาทั่วไปของ Siemens S7-400 รวมถึงข้อบกพร่องของโมดูล ข้อผิดพลาดในการสื่อสาร และข้อบกพร่องของโปรแกรม หากต้องการแก้ไขปัญหาข้อบกพร่องของโมดูล ให้ตรวจสอบไฟ LED วินิจฉัยบนไฟ LED โมดูลสีแดงแสดงถึงข้อผิดพลาด ในขณะที่ไฟ LED สีเขียวแสดงการทำงานปกติ สำหรับปัญหาด้านการสื่อสาร ให้ตรวจสอบว่าได้เลือกโปรโตคอลที่ถูกต้องและการเดินสายมีความปลอดภัย หากโปรแกรมของคุณไม่ทำงานตามที่คาดไว้ ให้ใช้เครื่องมือตรวจสอบของ TIA Portal เพื่อติดตามค่าตัวแปรและระบุตำแหน่งที่ปัญหาเกิดขึ้น
เพิ่มประสิทธิภาพสูงสุดด้วย Siemens S7-400
เพื่อให้ได้รับประโยชน์สูงสุดจาก Siemens S7-400 ให้เพิ่มประสิทธิภาพโปรแกรมของคุณในด้านความเร็วและหน่วยความจำ หลีกเลี่ยงคำแนะนำที่ไม่จำเป็นและใช้บล็อกฟังก์ชันเพื่อนำโค้ดกลับมาใช้ใหม่ นอกจากนี้ อัปเดตเฟิร์มแวร์ของ PLC เป็นประจำเพื่อเข้าถึงคุณสมบัติและการปรับปรุงใหม่ๆ สำหรับระบบสำรอง ตรวจสอบให้แน่ใจว่า CPU ทั้งสองซิงโครไนซ์เพื่อลดเวลาหยุดทำงานในกรณีที่เกิดความล้มเหลว
บทสรุป
Siemens S7-400 เป็น PLC ระดับบนสุด-ที่นำเสนอความน่าเชื่อถือ ความสามารถในการปรับขนาด และคุณลักษณะขั้นสูงสำหรับระบบอัตโนมัติทางอุตสาหกรรม สถาปัตยกรรมที่แข็งแกร่ง ความเร็วในการประมวลผลสูง และการสื่อสารที่ราบรื่น ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย ตั้งแต่การผลิตและพลังงาน ไปจนถึงการขนส่งและการบำบัดน้ำ ด้วยการเขียนโปรแกรมที่ง่ายดายผ่านพอร์ทัล TIA และ-การวินิจฉัยในตัว Siemens S7-400 ช่วยให้ธุรกิจปรับปรุงประสิทธิภาพ ลดการหยุดทำงาน และตอบสนองความต้องการของสภาพแวดล้อมอุตสาหกรรมสมัยใหม่ ไม่ว่าคุณจะเป็นมือใหม่หรือวิศวกรระบบอัตโนมัติที่มีประสบการณ์ Siemens S7-400 คือเครื่องมืออันทรงคุณค่าสำหรับโครงการระบบอัตโนมัติขนาดใหญ่
