ในโลกของระบบอัตโนมัติอุตสาหกรรมตัวควบคุมตรรกะที่ตั้งโปรแกรมได้ (PLCs) มีบทบาทสำคัญในการจัดการและควบคุมกระบวนการต่าง ๆ . หนึ่ง PLC ที่โดดเด่นที่ได้รับความนิยมในอุตสาหกรรมคือ Simatic S 7-1200 จาก Siemens {{2} PLC รวมถึงคุณสมบัติส่วนประกอบฮาร์ดแวร์เช่นโมดูล SM 1223 และวิธีที่จะเป็นประโยชน์ต่อแอพพลิเคชั่นอุตสาหกรรมของคุณ .}
simatic s 7-1200 plc คืออะไร?
Simatic S 7-1200 หรือที่รู้จักกันในชื่อ Siemens S 7-1200 เป็น PLC ขนาดกะทัดรัดและทรงพลังที่ออกแบบมาสำหรับงานอัตโนมัติขนาดเล็กถึงขนาดกลาง
คุณสมบัติสำคัญของ s 7-1200 plc
- การออกแบบขนาดกะทัดรัด: S 7-1200 มีขนาดเล็กทำให้เหมาะสำหรับแอปพลิเคชันที่มีพื้นที่ จำกัด . ความกะทัดรัดนี้ไม่ได้ส่งผลต่อประสิทธิภาพแม้ว่า . มันมีความเร็วในการประมวลผลสูงและการจัดการหน่วยความจำที่มีประสิทธิภาพ
- ความยืดหยุ่น: หนึ่งในข้อได้เปรียบที่สำคัญของ S 7-1200 คือความยืดหยุ่นของมัน . สามารถขยายได้อย่างง่ายดายด้วยโมดูลต่างๆเพื่อตอบสนองความต้องการเฉพาะของโครงการที่แตกต่างกัน . ไม่ว่าคุณต้องการอินพุต/เอาต์พุตมากขึ้น (I/O)
- การเขียนโปรแกรมที่ใช้งานง่าย: การเขียนโปรแกรม S 7-1200 นั้นตรงไปตรงมาแม้กระทั่งสำหรับ PLCs ใหม่ . มันใช้ซอฟต์แวร์ TIA พอร์ทัลซึ่งให้สภาพแวดล้อมการพัฒนาแบบครบวงจร . คุณสามารถตั้งโปรแกรมในภาษาที่แตกต่างกัน งาน .
- การเชื่อมต่อที่สูง: S 7-1200 รองรับโปรโตคอลการสื่อสารที่หลากหลายรวมถึงอีเธอร์เน็ต, profinet และ profibus . สิ่งนี้ช่วยให้สามารถเชื่อมต่อกับอุปกรณ์เซ็นเซอร์และระบบอื่น ๆ ได้อย่างง่ายดาย
การสำรวจส่วนประกอบฮาร์ดแวร์ของ S 7-1200
S 7-1200 PLC ประกอบด้วยส่วนประกอบฮาร์ดแวร์คีย์หลายชิ้นที่ทำงานร่วมกันเพื่อส่งมอบระบบอัตโนมัติที่มีประสิทธิภาพ . ลองดูที่บางส่วนหลักบางส่วน .}
CPU (หน่วยประมวลผลส่วนกลาง)
CPU คือสมองของ PLC . มันประมวลผลสัญญาณอินพุตดำเนินการตรรกะที่ตั้งโปรแกรมไว้และควบคุมอุปกรณ์เอาต์พุต . S 7-1200 เสนอรุ่น CPU ที่แตกต่างกัน แอคทูเอเตอร์ .
โมดูลอินพุต/เอาต์พุต (I/O)
โมดูล I/O ใช้เพื่อเชื่อมต่อ PLC กับโลกภายนอก . พวกเขาได้รับสัญญาณจากเซ็นเซอร์ (อินพุต) และส่งคำสั่งไปยังแอคชูเอเตอร์ (เอาท์พุท) . S 7-1200 สนับสนุนทั้งโมดูลดิจิตอลและอะนาล็อก I/O

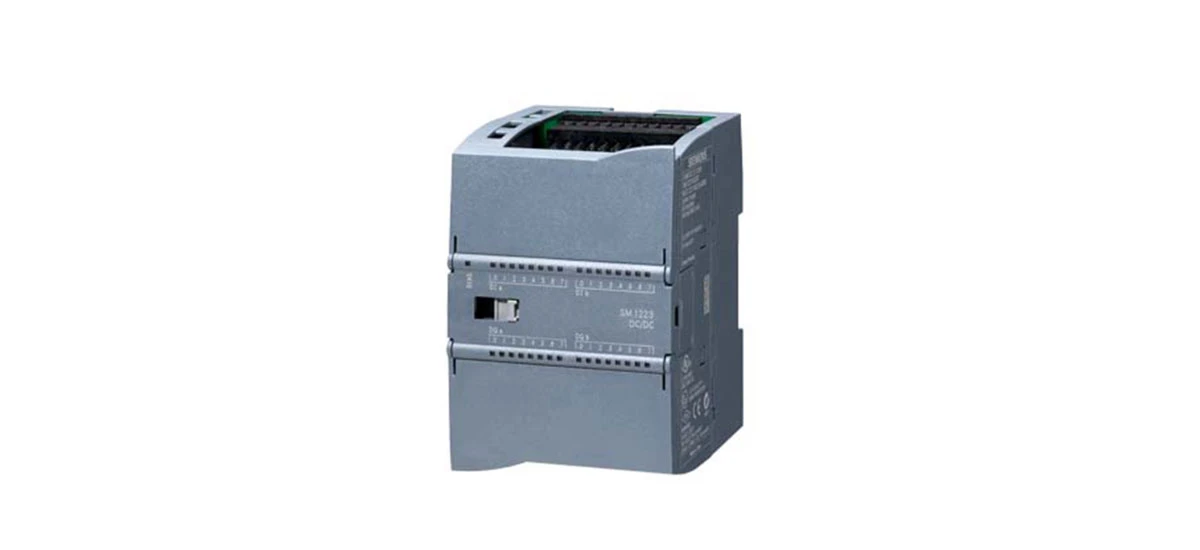

ทำความเข้าใจกับโมดูล SM 1223 และโมเดล 6ES 7223-1 bl 32-0 xb 0
หนึ่งโมดูล I/O ยอดนิยมสำหรับ S 7-1200 คือ sm 1223. โมดูลนี้เป็นโมดูลอินพุต/เอาต์พุตดิจิตอลที่รวมช่องอินพุตและเอาต์พุตในหน่วยเดียวประหยัดพื้นที่และทำให้กระบวนการติดตั้งง่ายขึ้น .}}
โมเดลเฉพาะ 6es 7223-1 bl 32-0 xb 0 เป็นตัวแปรที่ใช้กันอย่างแพร่หลายของโมดูล SM 1223 . ให้แยกข้อกำหนดหลักของมัน:
- ช่องสัญญาณอินพุต: มีช่องสัญญาณอินพุตดิจิตอล 16 ช่อง . อินพุตเหล่านี้สามารถตรวจจับสถานะของสวิตช์เซ็นเซอร์หรืออุปกรณ์ดิจิตอลอื่น ๆ . อินพุตได้รับการจัดอันดับสำหรับ 24V DC ซึ่งเป็นระดับแรงดันไฟฟ้าทั่วไปในแอปพลิเคชันอุตสาหกรรม .}}}}}}
- ช่องสัญญาณเอาต์พุต: มีช่องสัญญาณเอาต์พุตดิจิตอล 16 ช่อง . เอาต์พุตเหล่านี้สามารถควบคุมรีเลย์โซลินอยด์หรืออุปกรณ์ดิจิตอลอื่น ๆ . เอาต์พุตเป็น 24V DC และสามารถจัดการกระแสจำนวนหนึ่งทำให้เหมาะสำหรับการขับขี่โหลดต่างๆ .}}
- ประเภทสัญญาณ: ทั้งอินพุตและเอาต์พุตเป็นดิจิตอลซึ่งหมายความว่าพวกเขาทำงานกับสัญญาณเปิด/ปิด . นี่เหมาะสำหรับแอปพลิเคชันที่เกี่ยวข้องกับการสลับแบบง่าย ๆ เช่นการควบคุมมอเตอร์ไฟหรือวาล์ว .}
- คุณสมบัติการวินิจฉัย: โมดูล SM 1223 มาพร้อมกับความสามารถในการวินิจฉัย . สามารถตรวจจับความผิดพลาดเช่นวงจรเปิดหรือวงจรลัดในช่องอินพุต/เอาต์พุตช่วยให้คุณระบุและแก้ไขปัญหาได้อย่างรวดเร็ว .}}
การติดตั้งโมดูล SM 1223 นั้นง่าย . มันเพียงแค่คลิปลงบนราง DIN พร้อมกับ CPU และโมดูลอื่น ๆ และการเชื่อมต่อนั้นทำโดยใช้บล็อกเทอร์มินัล . ทำให้สะดวกในการเพิ่มหรือลบโมดูลเมื่อความต้องการโครงการของคุณเปลี่ยน {.}
แอปพลิเคชันของ simatic s 7-1200 plc
ความสามารถรอบตัวของ S 7-1200 PLC ทำให้เหมาะสำหรับการใช้งานอุตสาหกรรมที่หลากหลาย . นี่คือบางพื้นที่ที่ใช้:
อุตสาหกรรมการผลิต
ในโรงงานผลิต S 7-1200 สามารถใช้ในการควบคุมสายการผลิต . สามารถจัดการการทำงานของสายพานลำเลียงควบคุมความเร็วของมอเตอร์และตรวจสอบคุณภาพของผลิตภัณฑ์ . ตัวอย่าง {{{{{{{{zy}
การควบคุมกระบวนการ
ในอุตสาหกรรมกระบวนการเช่นสารเคมีน้ำมันและก๊าซและการบำบัดน้ำ S 7-1200 ใช้ในการควบคุมกระบวนการต่าง ๆ . สามารถตรวจสอบและควบคุมพารามิเตอร์เช่นอุณหภูมิความดันและการไหล . ในโรงบำบัดน้ำที่ถูกต้อง
การสร้างระบบอัตโนมัติ
S 7-1200 ยังใช้ในการสร้างระบบอัตโนมัติ . มันสามารถควบคุมระบบความร้อนการระบายอากาศและเครื่องปรับอากาศ (HVAC) ระบบแสงและระบบรักษาความปลอดภัย . มันสามารถปรับอุณหภูมิในอาคารตามเวลาของวัน
โครงการขนาดเล็ก
เนื่องจากขนาดขนาดกะทัดรัดและความสะดวกในการใช้งาน S 7-1200 เป็นตัวเลือกที่ยอดเยี่ยมสำหรับโครงการอัตโนมัติขนาดเล็ก . ไม่ว่าจะเป็นการควบคุมเครื่องจักรที่เรียบง่ายหรือสายการผลิตขนาดเล็ก PLC นี้สามารถทำงานได้อย่างมีประสิทธิภาพ .}}}
การเขียนโปรแกรม S 7-1200 plc
ดังที่ได้กล่าวไว้ก่อนหน้านี้ S 7-1200 ถูกตั้งโปรแกรมโดยใช้ซอฟต์แวร์ TIA Portal . ลองดูที่พื้นฐานการเขียนโปรแกรมอย่างรวดเร็ว .
เริ่มต้นใช้งาน Tia Portal
ก่อนอื่นคุณต้องติดตั้งซอฟต์แวร์ TIA Portal บนคอมพิวเตอร์ของคุณ . เมื่อติดตั้งแล้วคุณสามารถสร้างโครงการใหม่และเลือก S 7-1200 CPU เป็นอุปกรณ์เป้าหมายของคุณ . ซอฟต์แวร์ช่วยให้คุณกำหนดค่าฮาร์ดแวร์รวมถึงการเพิ่มโมดูล SM 1223
ภาษาการเขียนโปรแกรม
- Ladder Logic (LD): นี่เป็นภาษาการเขียนโปรแกรมที่ใช้กันมากที่สุดสำหรับ PLCs . มันใช้การแสดงแบบกราฟิกคล้ายกับแผนผังไฟฟ้าทำให้ช่างไฟฟ้าและช่างเทคนิคเข้าใจและโปรแกรม .}}}}}}}}
- ข้อความที่มีโครงสร้าง (ST): ST เป็นภาษาที่ใช้ข้อความคล้ายกับ Pascal . เหมาะสำหรับการดำเนินการเชิงตรรกะและคณิตศาสตร์ที่ซับซ้อนมากขึ้น .
- ฟังก์ชั่นบล็อกไดอะแกรม (FBD): FBD ใช้บล็อกเพื่อแสดงฟังก์ชั่นทำให้ง่ายต่อการเห็นภาพการไหลของข้อมูลและตรรกะ .
ขั้นตอนการเขียนโปรแกรมขั้นพื้นฐาน
- กำหนดอินพุตและเอาต์พุต: ระบุเซ็นเซอร์และแอคทูเอเตอร์ที่จะเชื่อมต่อกับ PLC และกำหนดให้กับช่องอินพุต/เอาต์พุตที่เหมาะสมในซอฟต์แวร์ .
- เขียนลอจิก: ใช้ภาษาการเขียนโปรแกรมที่คุณเลือกเพื่อเขียนตรรกะที่จะควบคุมการทำงานของระบบ . สิ่งนี้อาจเกี่ยวข้องกับคำสั่ง IF-IF-IF-Then, Timers, เคาน์เตอร์และอัลกอริทึมการควบคุมที่ซับซ้อนมากขึ้น .}
- ทดสอบโปรแกรม: ก่อนที่จะปรับใช้โปรแกรมไปยัง PLC จริงให้ทดสอบในสภาพแวดล้อมการจำลองที่จัดทำโดย TIA Portal . สิ่งนี้จะช่วยให้คุณตรวจสอบข้อผิดพลาดและตรวจสอบให้แน่ใจว่าลอจิกทำงานตามที่คาดไว้ .}
- ดาวน์โหลดไปยัง PLC: เมื่อโปรแกรมได้รับการทดสอบและดีบักแล้วให้ดาวน์โหลดไปยัง CPU S 7-1200 โดยใช้การเชื่อมต่อ USB หรือ Ethernet .
ทำไมต้องเลือก Siemens S 7-1200 plc?
มีหลายสาเหตุที่ S 7-1200 โดดเด่นจาก PLC อื่น ๆ ในตลาด:
- ความน่าเชื่อถือ: ซีเมนส์เป็นแบรนด์ที่รู้จักกันดีและน่าเชื่อถือในสาขาอุตสาหกรรมอัตโนมัติ . S 7-1200 ถูกสร้างขึ้นเพื่อทนต่อสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
- ต้นทุนมีประสิทธิภาพ: แม้จะมีคุณสมบัติขั้นสูง S 7-1200 เป็นโซลูชันที่ประหยัดต้นทุน . การออกแบบขนาดกะทัดรัดและสถาปัตยกรรมแบบแยกส่วนหมายความว่าคุณจ่ายเฉพาะส่วนประกอบที่คุณต้องการลดค่าใช้จ่ายที่ไม่จำเป็น .}
- ความสามารถในการปรับขนาด: เมื่อโครงการของคุณเติบโตขึ้น S 7-1200 สามารถปรับขนาดได้อย่างง่ายดายโดยการเพิ่มโมดูลเพิ่มเติม . ทำให้เป็นการลงทุนที่พิสูจน์ได้ในอนาคตเนื่องจากคุณไม่จำเป็นต้องเปลี่ยน PLC ทั้งหมดเมื่อความต้องการของคุณเปลี่ยน .}}
- การสนับสนุนทั่วโลก: ซีเมนส์มีเครือข่ายการสนับสนุนและศูนย์บริการทั่วโลก . ไม่ว่าคุณต้องการความช่วยเหลือด้านเทคนิคอะไหล่หรือการฝึกอบรมคุณสามารถเข้าถึงความช่วยเหลือที่คุณต้องการได้อย่างง่ายดาย .}
สถานที่ซื้อ s 7-1200 plc และโมดูลของมัน
simatic s {{0}} plc และโมดูลของมันรวมถึง SM 1223 Model 6es 7223-1 bl 32-0 xb0 สามารถซื้อได้ผ่านการสนับสนุนที่คุณต้องการ นอกจากนี้ยังพบพวกเขาบนแพลตฟอร์มอีคอมเมิร์ซอัตโนมัติอุตสาหกรรม แต่เป็นสิ่งสำคัญที่จะต้องตรวจสอบความถูกต้องของผู้ขายเพื่อหลีกเลี่ยงผลิตภัณฑ์ปลอม .}
เมื่อซื้อตรวจสอบความเข้ากันได้ของโมดูลกับรุ่น CPU ของคุณ . S 7-1200 มีตัวแปร CPU ที่แตกต่างกันและไม่ใช่โมดูลทั้งหมดที่สามารถใช้งานได้กับ CPU .
ข้อสรุป
simatic s {{0}} plc เป็นโซลูชันที่หลากหลายเชื่อถือได้และใช้งานง่ายสำหรับแอพพลิเคชั่นระบบอัตโนมัติอุตสาหกรรมที่หลากหลาย . ไม่ว่าคุณจะทำงานในโครงการขนาดเล็กหรือระบบอุตสาหกรรมที่ซับซ้อนมากขึ้น 6ES 7223-1 bl 32-0 xb0, เพิ่มฟังก์ชั่นของมันโดยการให้วิธีที่สะดวกในการขยายความสามารถของ I/O ดิจิตอล .
โดยการทำความเข้าใจคุณสมบัติส่วนประกอบฮาร์ดแวร์และพื้นฐานการเขียนโปรแกรมของ S 7-1200 คุณสามารถใช้ประโยชน์สูงสุดจาก PLC ที่ทรงพลังนี้ในโครงการระบบอัตโนมัติของคุณ . ไม่ว่าคุณจะเป็นวิศวกรที่มีประสบการณ์
