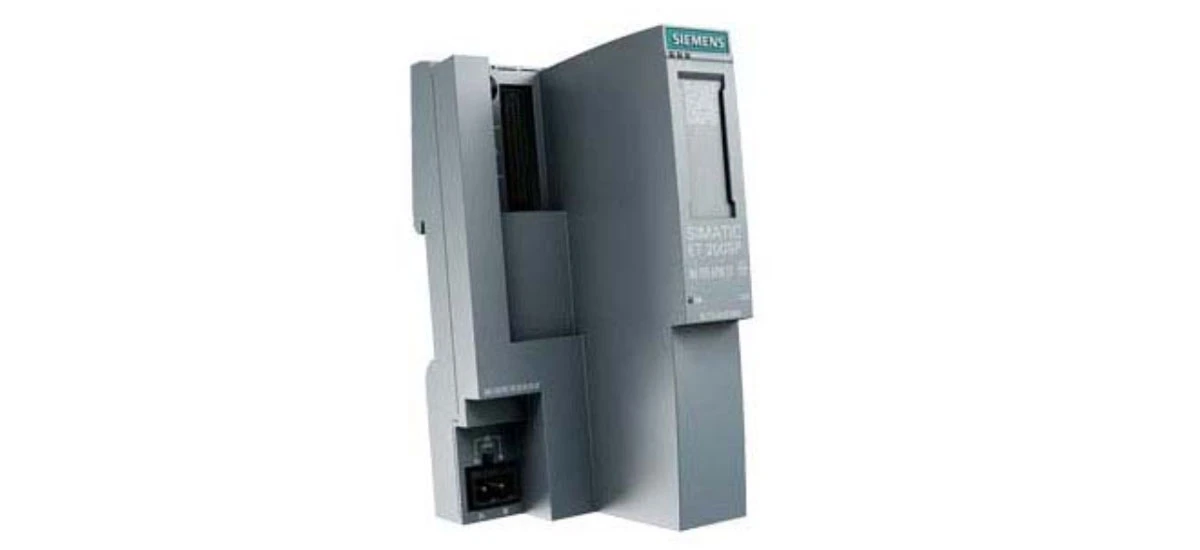

ที่SIMATIC 6ES7155-6AU00-0DN0เป็นส่วนสำคัญของระบบอัตโนมัติอุตสาหกรรมหลายระบบ ในฐานะโมดูลอินเทอร์เฟซ Profinet มันทำหน้าที่เหมือนบริดจ์ช่วยเชื่อมต่ออุปกรณ์ต่าง ๆ ในเครือข่ายเช่นเซ็นเซอร์แอคทูเอเตอร์และ PLCS และทำให้แน่ใจว่าข้อมูลไหลเวียนอย่างราบรื่นระหว่างพวกเขา โมดูลนี้เป็นที่รู้จักกันดีในเรื่องความน่าเชื่อถือ แต่เช่นเดียวกับเทคโนโลยีใด ๆ มันอาจมีปัญหาเมื่อใช้ในสภาพแวดล้อมอุตสาหกรรมที่ยากลำบาก ในบล็อกนี้เราจะดูปัญหาทั่วไปด้วย SIMATIC 6ES7155-6AU00-0DN0 และวิธีขั้นตอนในการแก้ไข ไม่ว่าคุณจะยังใหม่กับการใช้โมดูลนี้หรือทำงานกับมันมาระยะหนึ่งเคล็ดลับเหล่านี้จะช่วยให้ระบบระบบอัตโนมัติทำงานได้ดีและลดเวลาหยุดทำงาน
ปัญหาการเชื่อมต่อทั่วไปกับ Simatic 6ES7155-6AU00-0DN0
หนึ่งในปัญหาที่พบบ่อยที่สุดที่ผู้ใช้เผชิญคือปัญหาการเชื่อมต่อกับ SIMATIC 6ES7155-6AU00-0DN0 ปัญหาเหล่านี้สามารถหยุดข้อมูลจากการเคลื่อนย้ายระหว่างอุปกรณ์ช้าลงหรือหยุดการผลิต มาทำลายสิ่งหลักและวิธีแก้ปัญหา
ปัญหาสายเคเบิลอีเธอร์เน็ต
สายเคเบิลอีเธอร์เน็ตที่ไม่ดีมักเป็นสาเหตุของปัญหาการเชื่อมต่อกับ SIMATIC 6ES7155-6AU00-0DN0 สายเคเบิลอีเธอร์เน็ตในการตั้งค่าอุตสาหกรรมอาจได้รับความเสียหายจากการก้าวเข้ามาดึงหรือสัมผัสกับน้ำมันน้ำหรืออุณหภูมิสูง หากสายเคเบิลเสียหาย-แม้จะมีการตัดเล็ก ๆ ในชั้นนอก-หรือไม่เสียบอย่างถูกต้องโมดูลไม่สามารถเชื่อมต่อกับเครือข่ายได้ ในการตรวจสอบก่อนอื่นตรวจสอบให้แน่ใจว่าสายเคเบิลถูกแทรกอย่างสมบูรณ์ในทั้งพอร์ตอีเธอร์เน็ตของ SIMATIC 6ES7155-6AU00-0DN0 และสวิตช์เครือข่าย คุณควรได้ยิน "คลิก" เมื่อเชื่อมต่ออย่างถูกต้อง หากไม่ได้ผลให้ตรวจสอบสายเคเบิลสำหรับความเสียหายที่มองเห็นได้เช่นรอยแตก kinks หรือหมุดงอในตัวเชื่อมต่อ หากคุณพบความเสียหายให้ลองใช้สายเคเบิลที่แตกต่างกันอย่างใดอย่างหนึ่งสำหรับการใช้งานในอุตสาหกรรมเนื่องจากมีความทนทานมากขึ้น สายเคเบิลใหม่มักจะสามารถแก้ไขปัญหาการเชื่อมต่อ SIMATIC 6ES7155-6AU00-0DN0 ได้อย่างรวดเร็ว เพื่อความมั่นใจเป็นพิเศษให้ใช้เครื่องทดสอบสายเคเบิลเพื่อตรวจสอบว่าสายเคเบิลสามารถส่งข้อมูลได้อย่างถูกต้องหรือไม่
ความขัดแย้งที่อยู่ IP
ปัญหาที่พบบ่อยอีกประการหนึ่งคือความขัดแย้งที่อยู่ IP อุปกรณ์ทุกชิ้นในเครือข่ายต้องการที่อยู่ IP ที่ไม่ซ้ำกันเช่นหมายเลขโทรศัพท์ที่ไม่ซ้ำกันและ SIMATIC 6ES7155-6AU00-0DN0 ก็ไม่มีข้อยกเว้น หากอุปกรณ์อื่น ๆ เช่นคอมพิวเตอร์ PLC อื่นหรือเซ็นเซอร์มีที่อยู่ IP เดียวกันกับ Simatic 6ES7155-6AU00-0DN0 SIMATIC 6ES7155-6AU00-0DN0 จะไม่เชื่อมต่ออย่างถูกต้อง คุณอาจสังเกตเห็นอาการเช่นโมดูลที่ปรากฏ "ออฟไลน์" ในพอร์ทัล TIA หรือข้อมูลที่ไม่ได้อัปเดต ในการแก้ปัญหานี้ให้ตรวจสอบที่อยู่ IP ของ SIMATIC 6ES7155-6AU00-0DN0 โดยใช้ซอฟต์แวร์เช่น TIA Portal: เปิดซอฟต์แวร์ไปที่ส่วน "ออนไลน์และการวินิจฉัย" และเลือกโมดูลเพื่อดู IP ปัจจุบัน จากนั้นตรวจสอบที่อยู่ IP ของอุปกรณ์อื่น ๆ บนเครือข่ายโดยใช้เครื่องมือเช่น "IPCONFIG" (บน Windows) หรือ "ARP -A" เพื่อดูว่ามีการจับคู่หรือไม่ หากมีความขัดแย้งให้เปลี่ยนที่อยู่ IP ของ Simatic 6ES7155-6AU00-0DN0 เป็นที่ไม่ซ้ำกัน ในการทำสิ่งนี้ใน TIA Portal ให้ไปที่คุณสมบัติของโมดูลค้นหาการตั้งค่า "อีเธอร์เน็ต" และป้อน IP ใหม่ที่ไม่ได้ใช้งานได้แน่ใจว่าอยู่ในช่วงเครือข่ายเดียวกันกับอุปกรณ์อื่น ๆ (เช่นหากอุปกรณ์ส่วนใหญ่เริ่มต้นด้วย 192.168.1.x เลือกตัวเลขจำนวน 192.168.1.50
รหัสข้อผิดพลาดและโซลูชันของพวกเขาสำหรับ SIMATIC 6ES7155-6AU00-0DN0
SIMATIC 6ES7155-6AU00-0DN0 มีไฟ LED ที่แผงด้านหน้าที่แสดงรหัสข้อผิดพลาดทำให้ง่ายต่อการทราบว่ามีอะไรผิดปกติ มาเรียนรู้เกี่ยวกับคนทั่วไปและวิธีแก้ไข
รหัสข้อผิดพลาด SF (ความผิดพลาดของระบบ)
ข้อผิดพลาดของ SF เกิดจาก LED สีแดงที่มีชื่อว่า "SF"-บน Simatic 6ES7155-6AU00-0DN0 หมายถึงมีความผิดพลาดของระบบ นี่อาจเป็นเพราะปัญหากับโมดูลตัวเองปัญหาซอฟต์แวร์หรือแม้แต่ปัจจัยภายนอกเช่นความร้อนมาก ก่อนอื่นให้ตรวจสอบว่าโมดูลติดตั้งอย่างถูกต้องบนราง DIN หรือไม่ การติดตั้งแบบหลวมอาจทำให้การเชื่อมต่อไฟฟ้าไม่ดีนำไปสู่ข้อผิดพลาด ตรวจสอบให้แน่ใจว่าคลิปที่ด้านหลังของ Simatic 6ES7155-6AU00-0DN0 ถูกล็อคอย่างเต็มที่บนราง ถัดไปตรวจสอบการกำหนดค่าซอฟต์แวร์ใน TIA Portal เปิดโครงการของคุณไปที่การกำหนดค่าของโมดูลและตรวจสอบให้แน่ใจว่าชื่ออุปกรณ์ Profinet ที่เหมือนการตั้งค่าทั้งหมดหน้ากากซับเน็ตและโมดูลที่เชื่อมต่อจับคู่ข้อกำหนดของ SIMATIC 6ES7155-6AU00-0DN0 ตัวอย่างเช่นหากคุณเพิ่มโมดูล I/O ใหม่ลงในระบบ แต่ไม่ได้อัปเดตการกำหนดค่าสิ่งนี้อาจทำให้เกิดข้อผิดพลาด SF หากข้อผิดพลาดยังคงมีอยู่ให้ตรวจสอบอุณหภูมิของโมดูล ควรทำงานระหว่าง 0 องศาและ 60 องศา (32 องศา F และ 140 องศา F) หากร้อนเกินไปให้ย้ายออกไปจากแหล่งความร้อนเช่นมอเตอร์หรือเครื่องทำความร้อนหรือปรับปรุงการระบายอากาศ หากไม่มีงานเหล่านี้ลองรีสตาร์ทโมดูลโดยการปิดไฟรอ 30 วินาทีและหันกลับมาอีกครั้งในสิ่งนี้สามารถรีเซ็ตข้อบกพร่องชั่วคราวได้
รหัสข้อผิดพลาด BF (ข้อผิดพลาดของบัส)
ข้อผิดพลาดของ BF เกิดจาก LED สีแดงหรือสีเหลืองที่มีชื่อว่า "BF"-บ่งบอกถึงความผิดพลาดของบัสซึ่งหมายถึง SIMATIC 6ES7155-6AU00-0DN0 ไม่ได้สื่อสารกับอุปกรณ์อื่น ๆ บนรถบัส PRONET อาจเป็นเพราะสายเคเบิลบัสแตกการเชื่อมต่อแบบหลวมหรือปัญหากับอุปกรณ์ที่เชื่อมต่อ (เช่นเซ็นเซอร์ที่ผิดพลาด) เริ่มต้นด้วยการตรวจสอบสายเคเบิลบัสทั้งหมดเพื่อดูความเสียหายสำหรับการตัด, grays หรือความเสียหายจากน้ำ นอกจากนี้ตรวจสอบว่าตัวเชื่อมต่อทั้งหมดแน่น ตัวเชื่อมต่อที่หลวมอาจทำให้เกิดการสื่อสารเป็นระยะ ๆ ถัดไปตรวจสอบตัวต้านทานการเลิกจ้างรถบัส เครือข่าย Profinet มักจะใช้ตัวต้านทานเหล่านี้ที่ปลายบัสเพื่อลดสัญญาณรบกวนของสัญญาณ หากตัวต้านทานหายไปหรือเสียหายอาจทำให้เกิดข้อผิดพลาด BF มองหาสวิตช์เล็ก ๆ บนอุปกรณ์ปลายทาง (เช่นโมดูลสุดท้ายในห่วงโซ่) และตรวจสอบให้แน่ใจว่าได้ตั้งค่าเป็น "เปิด" เพื่อเปิดใช้งานตัวต้านทาน จากนั้นปลดการเชื่อมต่ออุปกรณ์แต่ละตัวที่เชื่อมต่อกับ SIMATIC 6ES7155-6AU00-0DN0 หนึ่งครั้งโดยไม่กี่วินาทีหลังจากการตัดการเชื่อมต่อแต่ละครั้งเพื่อดูว่าข้อผิดพลาด BF หายไปหรือไม่ หากเป็นเช่นนั้นเมื่ออุปกรณ์บางอย่างถูกตัดการเชื่อมต่ออุปกรณ์นั้นอาจทำให้เกิดปัญหา คุณสามารถทดสอบอุปกรณ์ที่ผิดพลาดได้โดยเชื่อมต่อกับพอร์ตอื่นหรือแทนที่ด้วยการทำงานที่รู้จักเพื่อยืนยัน
ความเข้ากันได้และปัญหาเฟิร์มแวร์ของ SIMATIC 6ES7155-6AU00-0DN0
การใช้ SIMATIC 6ES7155-6AU00-0DN0 กับอุปกรณ์อื่น ๆ หรือเฟิร์มแวร์ที่ล้าสมัยสามารถนำไปสู่ปัญหาเช่นการสื่อสารที่ช้าหรือระบบล่ม มาดูวิธีจัดการกับสิ่งเหล่านี้
ความเข้ากันได้กับอุปกรณ์ simatic อื่น ๆ
SIMATIC 6ES7155-6AU00-0DN0 ได้รับการออกแบบมาเพื่อทำงานกับอุปกรณ์ SIMATIC อื่น ๆ แต่บางครั้งก็มีปัญหาความเข้ากันได้โดยเฉพาะกับรุ่นเก่า ตัวอย่างเช่นหากคุณใช้ SIMATIC PLC รุ่นเก่าเช่น S7-300 ที่มีเวอร์ชันเฟิร์มแวร์ที่ล้าสมัยอาจไม่สามารถสื่อสารได้อย่างถูกต้องกับ SIMATIC 6ES7155-6AU00-0DN0 เพื่อหลีกเลี่ยงสิ่งนี้ให้ตรวจสอบเอกสารผลิตภัณฑ์สำหรับทั้ง SIMATIC 6ES7155-6AU00-0DN0 และอุปกรณ์อื่น ๆ ของคุณ คุณสามารถค้นหารายการความเข้ากันได้ในเว็บไซต์ Siemens อย่างเป็นทางการภายใต้ส่วน "สนับสนุน" การค้นหาสำหรับ "ความเข้ากันได้" SIMATIC 6ES7155-6AU00-0DN0 "เพื่อค้นหาแผนภูมิล่าสุด รายการเหล่านี้แสดงว่าโมเดล PLC โมดูล I/O และซอฟต์แวร์เวอร์ชันใดทำงานกับโมดูล หากอุปกรณ์ของคุณเข้ากันไม่ได้คุณอาจต้องอัปเดตเฟิร์มแวร์ของอุปกรณ์อื่น ๆ (เช่น PLC) โดยใช้ TIA Portal อีกทางเลือกหนึ่งหากไม่สามารถอัปเดตได้ให้ใช้โมเดลอื่นที่ระบุว่าเข้ากันได้กับตัวอย่าง Simatic 6ES7155-6AU00-0DN0- ตัวอย่างเช่น S7-1200 หรือ S7-1500 PLCs มักจะตรงกัน
ปัญหาการอัปเดตเฟิร์มแวร์
การอัปเดตเฟิร์มแวร์ของ SIMATIC 6ES7155-6AU00-0DN0 เป็นสิ่งสำคัญสำหรับประสิทธิภาพที่ดีขึ้นความปลอดภัยและความเข้ากันได้กับอุปกรณ์ใหม่ แต่บางครั้งการอัปเดตอาจผิดพลาดออกจากโมดูลที่ไม่ตอบสนอง หากต้องการหลีกเลี่ยงสิ่งนี้ให้ทำตามขั้นตอนเหล่านี้: ก่อนอื่นให้สำรองการกำหนดค่าปัจจุบันของคุณใน TIA Portal-Go เป็น "Project> Archive" เพื่อบันทึกสำเนาดังนั้นคุณสามารถกู้คืนได้หากการอัปเดตล้มเหลว จากนั้นตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟมีความเสถียรในระหว่างการอัปเดต ใช้ UPS (แหล่งจ่ายไฟที่ไม่หยุดยั้ง) หากมีความเสี่ยงต่อการลดพลังงานเนื่องจากการสูญเสียพลังงานอย่างกะทันหันสามารถสร้างความเสียหายให้กับโมดูล อย่าปิด SIMATIC 6ES7155-6AU00-0DN0 หรือตัดการเชื่อมต่อจากเครือข่ายในขณะที่การอัปเดตกำลังทำงานอยู่-สิ่งนี้สามารถทำให้เฟิร์มแวร์เสียหายได้ ในการเริ่มการอัปเดตให้เปิดพอร์ทัล TIA ให้ไปที่ "ออนไลน์> อัพเดทเฟิร์มแวร์" เลือก Simatic 6ES7155-6AU00-0DN0 และเลือกไฟล์เฟิร์มแวร์ล่าสุด (ดาวน์โหลดจากเว็บไซต์ Siemens) ทำตามคำแนะนำบนหน้าจอและรอการอัปเดตให้เสร็จสิ้น-จะใช้เวลา 5-10 นาที หากการอัปเดตล้มเหลวอย่าตกใจ: รีสตาร์ทโมดูลตรวจสอบไฟล์เฟิร์มแวร์นั้นถูกต้อง (ตรวจสอบให้แน่ใจว่าเป็นรุ่น 6ES7155-6AU00-0DN0) และลองอีกครั้ง สิ่งนี้มักจะสามารถแก้ไขปัญหาด้วย SIMATIC 6ES7155-6AU00-0DN0
ปัญหาที่เกี่ยวข้องกับพลังงานของ SIMATIC 6ES7155-6AU00-0DN0
หากไม่มีพลังงานที่เหมาะสม SIMATIC 6ES7155-6AU00-0DN0 ไม่สามารถทำงานได้อย่างถูกต้อง ปัญหาพลังงานนั้นง่ายต่อการมองข้าม แต่มักจะแก้ไขได้อย่างรวดเร็ว
แหล่งจ่ายไฟไม่เพียงพอ
SIMATIC 6ES7155-6AU00-0DN0 ต้องการแหล่งจ่ายไฟที่มั่นคงในการทำงานโดยปกติ 24V DC หากพลังงานต่ำเกินไป (ต่ำกว่า 20V) หรือผันผวนมากโมดูลอาจปิดทำการรีเซ็ตแบบสุ่มหรือแสดงรหัสข้อผิดพลาดเช่น SF ในการตรวจสอบให้ใช้มัลติมิเตอร์เพื่อวัดแรงดันไฟฟ้าที่ขั้วต่อพลังงานของโมดูล เชื่อมต่อโพรบของมัลติมิเตอร์เข้ากับเทอร์มินัลบวก (+) และลบ (-) ทำให้แน่ใจว่าการอ่านอยู่ระหว่าง 24V และ 28V หากแรงดันไฟฟ้าไม่ถูกต้องให้ตรวจสอบหน่วยจ่ายไฟ (PSU) ที่ป้อน SIMATIC 6ES7155-6AU00-0DN0 PSU ควรได้รับการจัดอันดับสำหรับกระแสเพียงพอ (แอมป์) เพื่อเพิ่มพลังงานโมดูลและอุปกรณ์ที่เชื่อมต่อทั้งหมด ตัวอย่างเช่นหาก SIMATIC 6ES7155-6AU00-0DN0 ใช้ 0.5A และโมดูล I/O ที่เชื่อมต่อใช้ 1A PSU ควรให้อย่างน้อย 1.5A (รวมถึงความปลอดภัยเพิ่มขึ้นเล็กน้อย) หาก PSU เกินพิกัดก็ไม่สามารถให้แรงดันไฟฟ้าได้เพียงพอ ถอดปลั๊กอุปกรณ์ที่ไม่จำเป็นหรือเปลี่ยน PSU ด้วยอุปกรณ์ที่มีความสามารถสูงกว่า นอกจากนี้ตรวจสอบให้แน่ใจว่าไม่มีอุปกรณ์อื่น ๆ ที่ใช้พลังงานมากเกินไปจากอุปกรณ์อุปทานเดียวกันเช่นมอเตอร์หรือโซลินอยด์อาจทำให้เกิดแรงดันไฟฟ้าลดลงเมื่อเริ่ม หากเป็นไปได้ให้เชื่อมต่ออุปกรณ์พลังสูงเหล่านี้กับ PSU แยกต่างหากเพื่อให้พลังงานของ Simatic 6ES7155-6AU00-0DN0 มีเสถียรภาพ
ความผิดพลาดของตัวเชื่อมต่อพลังงาน
ขั้วต่อพลังงานที่หลวมหรือเสียหายยังสามารถทำให้เกิดปัญหาพลังงานด้วย SIMATIC 6ES7155-6AU00-0DN0 ตัวเชื่อมต่อที่ด้านล่างของโมดูลมีหมุดที่สามารถงอหรือสกปรกเมื่อเวลาผ่านไปโดยเฉพาะอย่างยิ่งหากโมดูลถูกตัดการเชื่อมต่อบ่อยครั้ง ในการตรวจสอบให้ปิดพลังงานจากนั้นค่อยๆดึงขั้วต่อเพื่อดูว่ามันหลวมหรือไม่ถ้ามันสั่นคลอนได้อย่างง่ายดายมันไม่ได้เสียบอย่างถูกต้อง ดันให้แน่นจนกว่าจะคลิกเข้าที่ จากนั้นตรวจสอบหมุดภายในขั้วต่อสำหรับสิ่งสกปรกสนิมหรือโค้ง หากสกปรกให้ทำความสะอาดด้วยผ้าแห้งหรือแปรงขนาดเล็กไม่ใช้น้ำหรือทำความสะอาดของเหลว หากหมุดงอให้ตรงอย่างระมัดระวังด้วยไขควงขนาดเล็ก (อ่อนโยนเพื่อหลีกเลี่ยงการแตก) หากขั้วต่อแตกหรือหมุดหักให้แทนที่ด้วยหนึ่งคุณสามารถซื้อตัวเชื่อมต่อทดแทนจากซีเมนส์หรือร้านค้าอุตสาหกรรม การแก้ไขอย่างง่ายนี้มักจะได้รับ Simatic 6ES7155-6AU00-0DN0 ทำงานอีกครั้ง หลังจากแก้ไขขั้วต่อให้เปิดเครื่องเปิดอีกครั้งและตรวจสอบว่าไฟ LED ของโมดูล (โดยปกติสีเขียว) จะสว่างขึ้นหรือไม่นั่นหมายความว่ามันจะได้รับพลังงาน
สรุปการแก้ไขปัญหาสำหรับ SIMATIC 6ES7155-6AU00-0DN0
ที่SIMATIC 6ES7155-6AU00-0DN0เป็นโมดูลอินเทอร์เฟซที่แข็งแกร่ง แต่สามารถพบปัญหาในสภาพแวดล้อมอุตสาหกรรมได้ตั้งแต่ปัญหาการเชื่อมต่อไปจนถึงรหัสข้อผิดพลาดอุปสรรค์ที่เข้ากันได้และปัญหาพลังงาน ด้วยการแก้ไขปัญหาเหล่านี้อย่างเป็นระบบคุณสามารถลดการหยุดทำงานและทำให้ระบบอัตโนมัติของคุณทำงานได้อย่างมีประสิทธิภาพ
เริ่มต้นด้วยพื้นฐานเมื่อการแก้ไขปัญหา: ตรวจสอบสายเคเบิลอีเธอร์เน็ตและการเชื่อมต่อพลังงานสำหรับความเสียหายหรือการคลายเนื่องจากเป็นสาเหตุที่พบบ่อย สำหรับรหัสข้อผิดพลาดเช่น SF หรือ BF ให้ใช้ตัวบ่งชี้ LED ของโมดูลเพื่อเป็นแนวทางในการติดตั้งตรวจสอบการตรวจสอบการกำหนดค่าซอฟต์แวร์และส่วนประกอบบัส เมื่อต้องรับมือกับความเข้ากันได้โปรดดูรายการอย่างเป็นทางการของซีเมนส์เพื่อให้แน่ใจว่าอุปกรณ์ของคุณทำงานร่วมกับ Simatic 6ES7155-6AU00-0DN0 และอัพเดทเฟิร์มแวร์โดยใช้ TIA Portal พร้อมข้อควรระวังที่เหมาะสม
โปรดจำไว้ว่าการใช้ชิ้นส่วนของแท้ซอฟต์แวร์อย่างเป็นทางการและขั้นตอนความปลอดภัย (เช่นพลังงานที่เสถียรในระหว่างการอัปเดต) จะช่วยรักษาประสิทธิภาพของ Simatic 6ES7155-6AU00-0DN0 ด้วยกลยุทธ์เหล่านี้คุณสามารถแก้ไขปัญหาส่วนใหญ่ได้อย่างรวดเร็วและทำให้เครือข่ายอุตสาหกรรมของคุณทำงานได้อย่างราบรื่น
