หากคุณยังใหม่กับระบบอัตโนมัติทางอุตสาหกรรม คุณอาจเคยได้ยินคำว่า "PLC" และสงสัยว่ามันหมายถึงอะไร PLC ย่อมาจาก Programmable Logic Controller-คอมพิวเตอร์ขนาดเล็กที่ทนทานซึ่งออกแบบมาเพื่อควบคุมเครื่องจักร สายการผลิต และกระบวนการทางอุตสาหกรรมอื่นๆ ในบรรดา PLC รุ่นต่างๆ ที่มีอยู่ Siemens S7-300 PLC เป็นตัวเลือกคลาสสิกที่ใช้กันอย่างแพร่หลายในโรงงาน โรงงาน และโรงงานต่างๆ ทั่วโลก ในคู่มือนี้ เราจะแจกแจงพื้นฐานของ PLC เน้นที่คุณสมบัติหลักของ Siemens S7-300 PLC และอธิบายส่วนประกอบหลักด้วยคำศัพท์ง่ายๆ เหมาะสำหรับนักศึกษา วิศวกรหน้าใหม่ หรือผู้เชี่ยวชาญด้านการจัดซื้อที่ไม่มีพื้นฐานด้านระบบอัตโนมัติ
บมจ. คืออะไร? พื้นฐานสำหรับผู้เริ่มต้น
ก่อนจะเจาะลึกเกี่ยวกับ Siemens S7-300 PLC เรามาเริ่มกันที่พื้นฐานกันก่อน PLC ไม่เหมือนกับแล็ปท็อปหรือโทรศัพท์ที่คุณใช้ทุกวัน สร้างขึ้นเพื่อทำงานในสภาพแวดล้อมทางอุตสาหกรรมที่ยากลำบาก เช่น ฝุ่น การสั่นสะเทือน อุณหภูมิสุดขั้ว และเสียงไฟฟ้า หน้าที่หลักคือรับอินพุตจากเซ็นเซอร์ (เช่น ตัวตรวจจับอุณหภูมิหรือเซ็นเซอร์ตรวจจับความเคลื่อนไหว) ประมวลผลข้อมูลนั้นโดยใช้ลอจิกที่ตั้งโปรแกรมไว้ล่วงหน้า จากนั้นส่งสัญญาณเอาท์พุตไปยังอุปกรณ์ควบคุม (เช่น มอเตอร์ วาล์ว หรือไฟ)
เช่น ลองนึกภาพสายพานลำเลียงในโรงงาน เซ็นเซอร์อาจตรวจจับเมื่อกล่องถึงปลายสายพาน PLC รับสัญญาณ "อินพุต" ตรวจสอบโปรแกรม และส่งสัญญาณ "เอาต์พุต" เพื่อหยุดสายพานลำเลียงหรือสั่งให้หุ่นยนต์หยิบกล่อง PLC มีความยืดหยุ่น-คุณสามารถเปลี่ยนโปรแกรมเพื่อปรับให้เข้ากับงานต่างๆ ได้ ซึ่งเป็นเหตุผลว่าทำไมจึงมีความสำคัญอย่างมากในการผลิตสมัยใหม่
Siemens S7-300 PLC เป็นหนึ่งใน PLC ที่ได้รับความนิยมมากที่สุดจาก Siemens ซึ่งเป็นแบรนด์ชั้นนำในด้านเทคโนโลยีอุตสาหกรรม เป็นที่รู้จักในด้านความน่าเชื่อถือ ความสะดวกในการใช้งาน และความสามารถในการปรับขนาด ทำให้เป็นจุดเริ่มต้นที่ดีสำหรับทุกคนที่เรียนรู้เกี่ยวกับ PLC

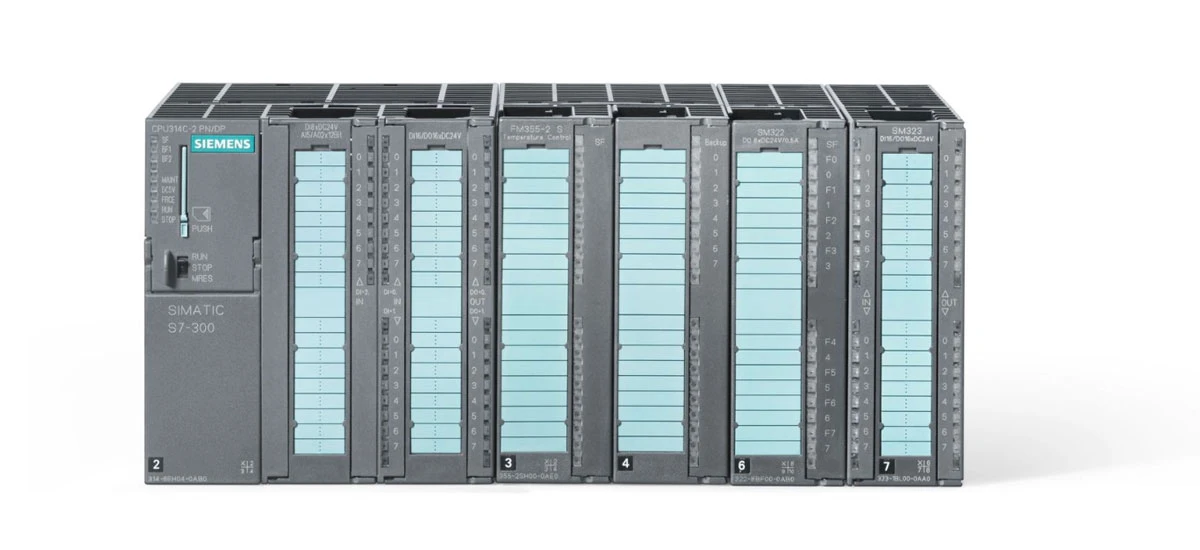

ข้อมูลเบื้องต้นเกี่ยวกับ Siemens S7-300 PLC: กลไกทางอุตสาหกรรมแบบคลาสสิก
Siemens S7-300 PLC เป็นส่วนหนึ่งของกลุ่ม PLC ตระกูล S7 ของ Siemens ซึ่งเป็นส่วนประกอบหลักในระบบอัตโนมัติทางอุตสาหกรรมมานานหลายทศวรรษ เปิดตัวในปี 1990 และยังคงได้รับความนิยมเนื่องจากมีความสมดุลระหว่างประสิทธิภาพ ความเรียบง่าย และราคาที่จ่ายได้- เหมาะสำหรับแอปพลิเคชันขนาดเล็กถึงขนาดกลาง ไม่ว่าคุณจะควบคุมเครื่องจักรเพียงเครื่องเดียวหรือสายการผลิตขนาดเล็ก Siemens S7-300 PLC ก็สามารถจัดการงานได้โดยไม่ต้องซับซ้อนจนเกินไป
หนึ่งในเหตุผลที่ Siemens S7-300 PLC เหมาะสำหรับผู้เริ่มต้นคือการออกแบบแบบโมดูลาร์ แทนที่จะเป็นอุปกรณ์คงที่ตัวเดียว อุปกรณ์นี้ประกอบด้วยส่วนประกอบแยกกันซึ่งคุณสามารถผสมและจับคู่ได้ตามความต้องการของคุณ ซึ่งหมายความว่าคุณไม่จำเป็นต้องซื้อเกินความจำเป็น และคุณสามารถขยายได้ในภายหลังหากโครงการของคุณเติบโตขึ้น สำหรับนักศึกษาและวิศวกรใหม่ ความเป็นโมดูลนี้ทำให้ง่ายต่อการเรียนรู้วิธีการทำงานของแต่ละส่วนและวิธีที่ประกอบเข้าด้วยกัน
หากคุณเป็นมืออาชีพด้านการจัดซื้อที่กำลังมองหา Siemens S7-300 PLC ราคาไม่แพงสำหรับนักศึกษาหรือโครงการระดับเริ่มต้น- ความพร้อมใช้งานที่กว้างขวางและความคุ้มทุน-ทำให้เป็นตัวเลือกที่ชาญฉลาด นอกจากนี้ยังได้รับการสนับสนุนจากแหล่งข้อมูลการเรียนรู้มากมาย-ตั้งแต่คู่มืออย่างเป็นทางการของ Siemens ไปจนถึงบทช่วยสอนออนไลน์ ดังนั้นคุณจึงสามารถรับความช่วยเหลือได้หากคุณเพิ่งเริ่มต้น
ส่วนประกอบสำคัญของ Siemens S7-300 PLC: สิ่งที่คุณต้องรู้
เพื่อให้เข้าใจวิธีการทำงานของ Siemens S7-300 PLC เรามาแจกแจงส่วนประกอบหลักกัน แต่ละส่วนมีหน้าที่เฉพาะ และทั้งหมดทำงานร่วมกันเพื่อควบคุมกระบวนการทางอุตสาหกรรม
1. CPU (หน่วยประมวลผลกลาง): สมองของ Siemens S7-300 PLC
CPU ก็เปรียบเสมือนสมองของ Siemens S7-300 PLC โดยจะรันโปรแกรมที่คุณเขียน ประมวลผลสัญญาณอินพุตจากเซ็นเซอร์ และส่งคำสั่งเอาต์พุตไปยังควบคุมอุปกรณ์ Siemens นำเสนอ CPU รุ่นต่างๆ สำหรับ S7-300 ขึ้นอยู่กับพลังการประมวลผลที่คุณต้องการ ตัวอย่างเช่น CPU พื้นฐานอาจจัดการงานง่ายๆ เช่น การเปิดและปิดมอเตอร์ ในขณะที่รุ่นที่ทรงพลังกว่าสามารถจัดการกระบวนการที่ซับซ้อนด้วยเซ็นเซอร์และเอาต์พุตหลายตัว
สำหรับผู้เริ่มต้น CPU รุ่นพื้นฐานเป็นจุดเริ่มต้นที่ดี-โดยสามารถตั้งโปรแกรมได้ง่ายและไม่มีคุณลักษณะที่ไม่จำเป็นที่อาจทำให้คุณต้องทำงานหนักเกินไป เมื่อเรียนรู้วิธีใช้ Siemens S7-300 PLC สำหรับผู้เริ่มต้น CPU จะเป็นที่ที่คุณจะโหลดโปรแกรมแรกของคุณ ดังนั้นการทำความคุ้นเคยกับพื้นฐานของ CPU จึงเป็นสิ่งสำคัญ
2. โมดูล I/O: ดวงตาและมือของ PLC
I/O ย่อมาจาก Input/Output และโมดูลเหล่านี้คือ "ตา" และ "มือ" ของ Siemens S7-300 PLC พวกเขาเชื่อมต่อ PLC เข้ากับโลกแห่งความเป็นจริง:
- โมดูลอินพุต: รวบรวมสัญญาณจากเซ็นเซอร์ (เช่น เซ็นเซอร์ที่ตรวจจับว่าประตูปิดอยู่ หรือเซ็นเซอร์อุณหภูมิที่วัดความร้อน) สัญญาณเหล่านี้จะถูกส่งไปยัง CPU เพื่อประมวลผล
- โมดูลเอาท์พุต: ส่งคำสั่งจาก CPU ไปยังอุปกรณ์ควบคุม (เช่น การเปิดไฟ การสตาร์ทปั๊ม หรือการหยุดสายพานลำเลียง)
Siemens S7-300 PLC รองรับโมดูล I/O ประเภทต่างๆ รวมถึงดิจิตอล (สัญญาณเปิด/ปิด) และอนาล็อก (สัญญาณต่อเนื่อง เช่น อุณหภูมิหรือความดัน) ความยืดหยุ่นนี้หมายความว่าสามารถทำงานร่วมกับเซ็นเซอร์หรืออุปกรณ์ควบคุมได้เกือบทุกชนิด ทำให้มีประโยชน์ในหลายอุตสาหกรรม
เมื่อเรียนรู้เกี่ยวกับส่วนประกอบพื้นฐานของ Siemens S7-300 PLC โมดูล I/O เป็นส่วนที่สำคัญที่สุดที่ต้องทำความเข้าใจ สิ่งเหล่านี้เป็นวิธีที่ PLC โต้ตอบกับเครื่องจักรและกระบวนการควบคุม
3. แร็ค: กระดูกสันหลังที่รวบรวมทุกสิ่งไว้ด้วยกัน
ชั้นวางเป็นเฟรมทางกายภาพที่ยึดส่วนประกอบทั้งหมดของ Siemens S7-300 PLC ไว้ด้วยกัน โดยให้พลังงานแก่โมดูลและช่วยให้โมดูลสื่อสารระหว่างกันได้ ชั้นวางมีหลายขนาด ตัวอย่างเช่น ชั้นวางขนาดเล็กอาจมี CPU และโมดูล I/O สองสามตัว ในขณะที่ชั้นวางขนาดใหญ่สามารถใส่โมดูลได้มากขึ้นสำหรับโปรเจ็กต์ที่ใหญ่ขึ้น
สำหรับผู้เริ่มต้น ชั้นวางเล็กๆ ก็เพียงพอแล้วในการเริ่มต้น เมื่อโครงการของคุณเติบโตขึ้น คุณสามารถเพิ่มโมดูลเพิ่มเติมลงในชั้นวาง (หรือเพิ่มชั้นวางเพิ่มเติม) เพื่อขยายขีดความสามารถของ PLC ชั้นวางนี้ใช้งานง่าย-คุณเพียงแค่เลื่อนโมดูลเข้าที่ เท่านี้โมดูลก็พร้อมใช้งานแล้ว
4. โมดูลจ่ายไฟ: หัวใจที่ช่วยให้มันทำงาน
โมดูลจ่ายไฟจ่ายไฟฟ้าให้กับส่วนประกอบทั้งหมดใน Siemens S7-300 PLC ใช้พลังงานทางอุตสาหกรรม (ปกติคือ 220V AC) และแปลงเป็นแรงดันไฟฟ้าต่ำ (24V DC) ที่โมดูล PLC จำเป็นต้องใช้ แหล่งจ่ายไฟที่เชื่อถือได้เป็นสิ่งสำคัญ หากล้มเหลว PLC จะไม่สามารถทำงานได้ ดังนั้น Siemens จึงออกแบบโมดูลเหล่านี้ให้มีความทนทานและทนทาน
สำหรับผู้เริ่มต้น คุณไม่จำเป็นต้องกังวลเกี่ยวกับการตั้งค่าแหล่งจ่ายไฟที่ซับซ้อน-ระบบ S7-300 พื้นฐานส่วนใหญ่มาพร้อมกับแหล่งจ่ายไฟมาตรฐานที่เชื่อมต่อได้ง่าย เพียงเสียบเข้ากับชั้นวาง เครื่องก็จะจ่ายไฟให้กับโมดูลทั้งหมดของคุณ
5. ซอฟต์แวร์การเขียนโปรแกรม: เครื่องมือในการบอก PLC ว่าต้องทำอะไร
เพื่อให้ Siemens S7-300 PLC ทำงานได้ คุณต้องเขียนโปรแกรม ซอฟต์แวร์เขียนโปรแกรมอย่างเป็นทางการของ Siemens สำหรับ S7-300 คือขั้นตอนที่ 7 ซอฟต์แวร์นี้ให้คุณสร้างโปรแกรมโดยใช้ตรรกะง่ายๆ (เช่น "หากเซ็นเซอร์นี้เปิดอยู่ ให้เปิดมอเตอร์นั้น") แล้วโหลดลงใน CPU
ขั้นตอนที่ 7 เป็นขั้นเริ่มต้น-ง่าย- โดยใช้ภาษาการเขียนโปรแกรมแบบกราฟิก เช่น แลดเดอร์ลอจิก ซึ่งดูเหมือนช่างไฟฟ้าแผนงานไฟฟ้าใช้ ช่วยให้นักศึกษาและวิศวกรหน้าใหม่เรียนรู้ได้ง่าย แม้ว่าจะไม่มีพื้นฐานด้านการเขียนโค้ดก็ตาม นอกจากนี้ยังมีบทช่วยสอนออนไลน์มากมายเพื่อช่วยคุณเขียนโปรแกรมแรกของคุณสำหรับ Siemens S7-300 PLC
วิธีการทำงานของ Siemens S7-300 PLC: คำอธิบายทีละขั้นตอนง่ายๆ-
ตอนนี้คุณรู้องค์ประกอบสำคัญแล้ว มาดูวิธีการทำงานของ Siemens S7-300 PLC ในชีวิตจริงกันดีกว่า มันเป็นวงจรง่ายๆ ที่ทำซ้ำแล้วซ้ำเล่า:
- สแกนอินพุต: PLC จะตรวจสอบโมดูลอินพุตทั้งหมดเพื่อดูว่ามีสัญญาณจากเซ็นเซอร์หรือไม่ ตัวอย่างเช่น เซ็นเซอร์อาจส่งสัญญาณ "เปิด" หากมีกล่องอยู่บนสายพานลำเลียง
- การทำงานของโปรแกรม: CPU รันโปรแกรมที่คุณเขียน โดยจะใช้สัญญาณอินพุตในการตัดสินใจ-เช่น "หากกล่องอยู่บนสายพานลำเลียง (อินพุต) ให้สตาร์ทหุ่นยนต์ (เอาต์พุต)"
- สแกนเอาท์พุต: CPU ส่งคำสั่งไปยังโมดูลเอาท์พุต คำสั่งเหล่านี้ควบคุมอุปกรณ์-เช่น การเปิดหุ่นยนต์หรือการหยุดสายพานลำเลียง
- ทำซ้ำ: วงจรจะเกิดซ้ำอย่างรวดเร็ว (โดยปกติจะเป็นหน่วยมิลลิวินาที) ดังนั้น PLC จึงสามารถตอบสนองต่อการเปลี่ยนแปลงแบบเรียลไทม์ได้
วงจรนี้เป็นสิ่งที่ทำให้ Siemens S7-300 PLC มีประสิทธิภาพมาก สามารถประมวลผลข้อมูลและส่งคำสั่งได้เร็วกว่ามนุษย์ ซึ่งจำเป็นสำหรับกระบวนการทางอุตสาหกรรมที่ต้องการการควบคุมที่แม่นยำและรวดเร็ว
ตัวอย่างเช่น ในโรงงานบำบัดน้ำ (แอปพลิเคชัน Siemens S7-300 PLC ทั่วไปในการผลิต) PLC อาจตรวจสอบเซ็นเซอร์ระดับน้ำ หากระดับน้ำสูงเกินไป PLC จะส่งสัญญาณให้เปิดวาล์วและระบายน้ำทั้งหมดโดยไม่ต้องมีมนุษย์เข้าไปช่วย
การใช้งานทั่วไปของ Siemens S7-300 PLC: คุณจะพบได้ที่ไหน
PLC ของ Siemens S7-300 ถูกนำมาใช้ในอุตสาหกรรมหลากหลายประเภทเนื่องจากมีความน่าเชื่อถือและความยืดหยุ่น ต่อไปนี้เป็นแอปพลิเคชันทั่วไปบางส่วน:
- สายการผลิต: ควบคุมสายการประกอบ สายพานลำเลียง และเครื่องบรรจุภัณฑ์
- น้ำและการบำบัดน้ำเสีย: การตรวจสอบปั๊ม วาล์ว และระดับน้ำ
- อุตสาหกรรมอาหารและเครื่องดื่ม: การควบคุมอุณหภูมิ กระบวนการผสม และการบรรจุหีบห่อ
- อุตสาหกรรมยานยนต์: ควบคุมหุ่นยนต์ที่ประกอบรถยนต์หรือทดสอบชิ้นส่วน
- ระบบอัตโนมัติในอาคาร: การจัดการระบบทำความร้อน ระบายอากาศ และปรับอากาศ (HVAC) ในอาคารขนาดใหญ่
ความอเนกประสงค์หมายความว่าการเรียนรู้ Siemens S7-300 PLC สามารถเปิดประตูสู่โอกาสในการทำงานมากมาย ไม่ว่าคุณจะสนใจในด้านการผลิต วิศวกรรม หรือการจัดการสิ่งอำนวยความสะดวก
เหตุใดจึงเลือก Siemens S7-300 PLC สำหรับผู้เริ่มต้น
หากคุณเพิ่งเริ่มต้นในระบบอัตโนมัติทางอุตสาหกรรม Siemens S7-300 PLC เป็นตัวเลือกที่ยอดเยี่ยมด้วยเหตุผลหลายประการ:
- ง่ายต่อการเรียนรู้: การออกแบบโมดูลาร์และซอฟต์แวร์การเขียนโปรแกรมอย่างง่าย (ขั้นตอนที่ 7) ทำให้เหมาะสำหรับนักศึกษาและวิศวกรหน้าใหม่ คุณสามารถเริ่มต้นด้วยระบบพื้นฐานและเพิ่มส่วนประกอบอื่นๆ เมื่อคุณเรียนรู้
- เชื่อถือได้: Siemens เป็นแบรนด์ที่เชื่อถือได้ และ S7-300 ขึ้นชื่อว่าทำงานได้ดีในสภาพแวดล้อมทางอุตสาหกรรมที่ยากลำบาก คุณจะไม่ต้องกังวลเรื่องรถเสียบ่อยครั้ง
- ซื้อได้: เมื่อเปรียบเทียบกับ PLC ขั้นสูง Siemens S7-300 มีความคุ้มค่า-ซึ่งเหมาะสำหรับนักศึกษา โครงการขนาดเล็ก หรือทีมจัดซื้อที่มีงบประมาณจำกัด
- ใช้กันอย่างแพร่หลาย: หลายบริษัทยังคงใช้ S7-300 ดังนั้นการเรียนรู้มันจะทำให้คุณมีทักษะอันมีค่าที่นายจ้างมองหา
- ทรัพยากรมากมาย: มีบทช่วยสอน คำแนะนำ และชุมชนออนไลน์มากมายสำหรับ Siemens S7-300 PLC โดยเฉพาะ หากคุณติดขัดคุณสามารถขอความช่วยเหลือได้อย่างง่ายดาย
สำหรับวิศวกรใหม่ การทำความเข้าใจการแก้ไขปัญหา PLC ของ Siemens S7-300 สำหรับวิศวกรใหม่นั้นง่ายกว่าเช่นกัน เนื่องจากมีทรัพยากรที่มีอยู่มากมาย ปัญหาทั่วไป (เช่น ข้อผิดพลาดในการเดินสายไฟหรือข้อผิดพลาดของโปรแกรม) จะได้รับการบันทึกไว้อย่างดี ดังนั้นคุณจึงสามารถแก้ไขปัญหาได้อย่างรวดเร็ว
ความคิดสุดท้ายเกี่ยวกับ Siemens S7-300 PLC
Siemens S7-300 PLC เป็น PLC แบบคลาสสิก-ที่เป็นมิตรกับผู้ใช้ ซึ่งเหมาะสำหรับผู้ที่เพิ่งเริ่มใช้ระบบอัตโนมัติทางอุตสาหกรรม เรียนรู้ได้ง่าย เชื่อถือได้ และใช้งานได้หลากหลาย- ทำให้เป็นเครื่องมือที่ยอดเยี่ยมสำหรับนักศึกษา วิศวกรหน้าใหม่ และผู้เชี่ยวชาญด้านการจัดซื้อที่กำลังมองหาโซลูชันที่มีประสิทธิภาพและราคาไม่แพง ด้วยการทำความเข้าใจส่วนประกอบพื้นฐาน (CPU, โมดูล I/O, แร็ค, พาวเวอร์ซัพพลาย) และวิธีการทำงาน คุณจะสามารถใช้งาน Siemens S7-300 PLC ในแอปพลิเคชันในโลกแห่งความเป็นจริงได้เป็นอย่างดี
ไม่ว่าคุณกำลังเรียนรู้การเขียนโปรแกรม PLC เครื่องแรก ซื้ออุปกรณ์สำหรับโครงการของนักเรียน หรือกำลังมองหา PLC ที่เชื่อถือได้สำหรับกระบวนการทางอุตสาหกรรมขนาดเล็ก Siemens S7-300 PLC คือตัวเลือกที่คุณจะไม่เสียใจ การออกแบบที่เหนือกาลเวลาและการใช้งานอย่างแพร่หลายทำให้ยังคงเป็นทักษะอันทรงคุณค่าต่อไปอีกหลายปี
หากคุณต้องการเจาะลึกมากขึ้น-เช่นการเรียนรู้วิธีตั้งโปรแกรม Siemens S7-300 PLC ด้วยขั้นตอนที่ 7 หรือสำรวจแอปพลิเคชันขั้นสูง อย่าลังเลที่จะสำรวจบทแนะนำเพิ่มเติมหรือติดต่อขอคำแนะนำเพิ่มเติม มีความสุขในการเรียนรู้!
