เอบีบี RPBA-01

ยี่ห้อ:เอบีบี
แบบอย่าง:RPBA-01

สถานการณ์สินค้าคงคลัง:สินค้ามีอยู่ในสต็อก

รายละเอียดสินค้า

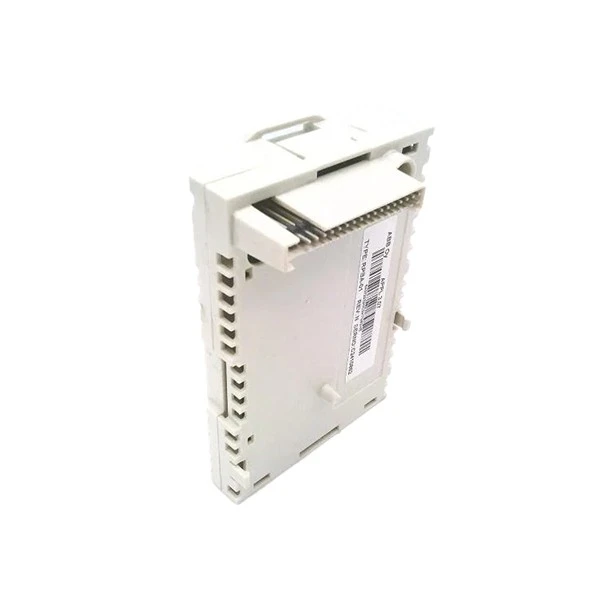

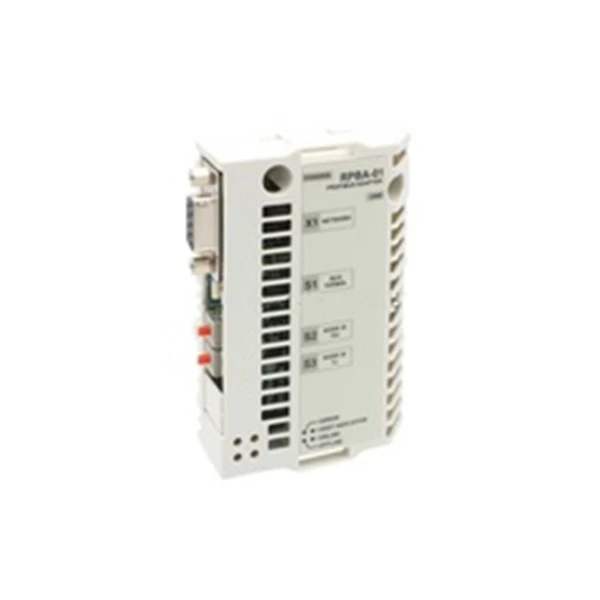

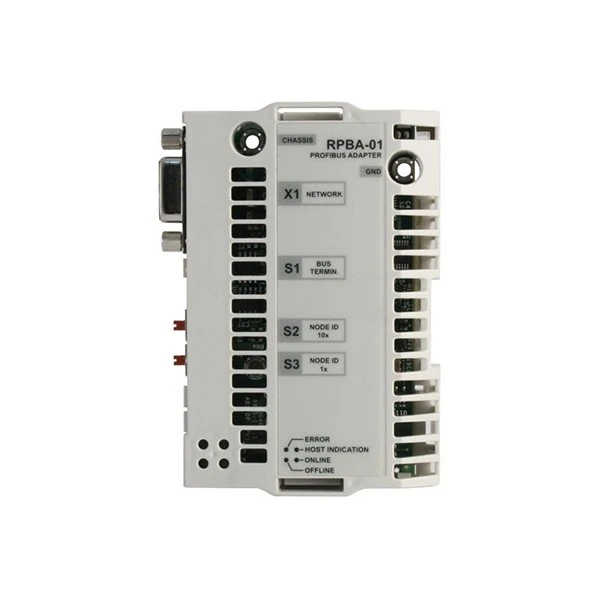

ABB RPBA-01 เป็นโมดูลอะแดปเตอร์การสื่อสาร PROFIBUS DP ประสิทธิภาพสูง-ที่สร้างขึ้นสำหรับไดรฟ์ความถี่แปรผัน (VFD) ของ ABB โดยเสียบเข้ากับสล็อตส่วนขยายของชุดควบคุมของไดรฟ์ และเชื่อมต่อไดรฟ์กับเครือข่าย PROFIBUS DP ใดๆ ในรูปแบบโหนดทาส โมดูลรองรับทั้งโปรโตคอล PROFIBUS DP-V0 และ DP-V1 โดยมีอัตราการถ่ายโอนข้อมูลจาก 9.6 kbps ถึง 12 Mbps และการตรวจจับอัตราบอดอัตโนมัติ โดยทำงานร่วมกับ PPO ประเภท 1 ถึง 6 และรองรับข้อมูลอินพุตสูงสุด 244 ไบต์ และข้อมูลเอาต์พุต 244 ไบต์ เพื่อการแมปข้อมูลกระบวนการที่ยืดหยุ่น ABB RPBA-01 ใช้อินเทอร์เฟซ D-Sub RS-485 9- พิน และดึงพลังงานโดยตรงจากบัส 24 V DC ภายในของไดรฟ์ ซึ่งกินไฟน้อยกว่า 3 W ด้วยระดับ IP20 และอุณหภูมิในการทำงานตั้งแต่ -20 องศาถึง +60 องศา ทำให้มีการสื่อสารที่เสถียรในสภาพแวดล้อมโรงงาน รุ่นไดรฟ์ที่เข้ากันได้ ได้แก่ ACS550, ACH550, ACS800, ACS580, ACS880 และ ACQ580 ABB RPBA-01 มีไฟ LED ในตัวสำหรับสถานะแบบเรียลไทม์และการวินิจฉัยข้อผิดพลาด ช่วยลดเวลาในการแก้ไขปัญหาลง 40% มาพร้อมกับไฟล์ GSD และ EDD อย่างเป็นทางการเพื่อให้ใช้งานร่วมกับ Siemens S7 และ PROFIBUS อื่นๆ ได้อย่างง่ายดาย

ข้อมูลจำเพาะ

อัตราการส่งข้อมูลสูงสุด	12 Mbps (ที่ระยะทางน้อยกว่าหรือเท่ากับ 100 เมตร)
แรงดันไฟฟ้าขาเข้า	24 โวลต์กระแสตรง
การใช้พลังงาน	1.5 W
อินเตอร์เฟซทางกายภาพ	ขั้วต่อ DB9 ตัวเมีย (RS-485)
ขนาด	150 มม. × 50 มม. × 125 มม. (กว้าง × สูง × ลึก)
น้ำหนัก	0.3กก
อุณหภูมิในการทำงาน	0 องศา ~55 องศา (ไม่มีการลดระดับ)
ความชื้น	5%~95% RH (ไม่-ควบแน่น)
ระดับการป้องกัน	IP20

คุณสมบัติของผลิตภัณฑ์

ABB RPBA-01 รองรับโปรโตคอล Profibus DP-V0 และ DP-V1 ด้วยอัตราการส่งข้อมูลสูงสุดถึง 12 Mbps (สำหรับระยะทางน้อยกว่าหรือเท่ากับ 100 เมตร) ทำให้สามารถส่งข้อมูลปริมาณมหาศาลได้อย่างรวดเร็วและแม่นยำ โมดูลอะแดปเตอร์นี้มีความสามารถในการปรับอัตราบอดอัตโนมัติซึ่งครอบคลุมตั้งแต่ 9.6 kbps ถึง 12 Mbps ทำให้มั่นใจได้ถึงการรับส่งข้อมูลที่แข็งแกร่งและเชื่อถือได้ในสถานการณ์ทางอุตสาหกรรมที่หลากหลาย

อะแดปเตอร์ RPBA-01 Profibus DP มีความสามารถในการประมวลผลข้อมูลที่ยอดเยี่ยม สามารถรองรับการแลกเปลี่ยนข้อมูล I/O แบบวนได้สูงสุด 56 ไบต์ (อินพุต 28 ไบต์ + 28 เอาต์พุตไบต์) และการถ่ายโอนข้อมูลแบบไม่วนรอบได้สูงสุด 480 ไบต์

อะแดปเตอร์ ABB RPBA-01 Profibus DP สามารถเชื่อมต่อกับเครือข่าย Profibus DP ที่มีอยู่ได้โดยใช้ตัวเชื่อมต่อบัสขนาน 34- พินและอินเทอร์เฟซ D-Sub 9 พิน การตั้งค่าที่อยู่โหนดใช้การออกแบบสวิตช์แบบหมุนที่ตรงไปตรงมา (00-99) ในขณะที่การสิ้นสุดบัสจะถูกปรับโดยใช้สวิตช์ DIP ซึ่งช่วยให้การติดตั้งและการทดสอบการใช้งานนอกสถานที่ง่ายขึ้นอย่างมาก

ABB ให้ความช่วยเหลือด้านการรับรองอย่างกว้างขวางสำหรับอะแดปเตอร์ RPBA-01 Profibus DP ซึ่งรวมถึงความสอดคล้องกับมาตรฐาน EN 50081-2 และ EN 50082-2 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า โมดูลนี้มีอายุการใช้งานที่คาดการณ์ไว้ที่ 100,000 ชั่วโมง ทำให้ผู้ใช้มั่นใจได้ว่าจะได้รับประสิทธิภาพที่สม่ำเสมอในระยะยาว

คำถามที่พบบ่อย

ถาม: โมดูลอะแดปเตอร์ ABB RPBA-01 PROFIBUS DP คืออะไร

ตอบ: ABB RPBA-01 เป็นโมดูลอะแดปเตอร์การสื่อสารที่ออกแบบมาสำหรับไดรฟ์ ABB โดยเฉพาะ ช่วยให้ไดรฟ์สามารถเชื่อมต่อกับเครือข่าย PROFIBUS ซึ่งทำงานเป็นอุปกรณ์ทาสบนเครือข่ายนั้น โมดูลรองรับการสื่อสาร PROFIBUS DP-V0 และ DP-V1 ตรวจจับประเภทโทรเลขโดยอัตโนมัติ และรองรับข้อความ PPO 1 ถึง 6 พร้อมโปรไฟล์การสื่อสารของไดรฟ์ PROFIdrive และ ABB โดยจะรวมเข้ากับช่องตัวเลือกของไดรฟ์ ทำให้สามารถส่งคำสั่งควบคุมไปยังไดรฟ์ได้ การตั้งค่าความเร็วหรือแรงบิดอ้างอิง ข้อมูลสถานะที่จะอ่าน พารามิเตอร์ของไดรฟ์ที่จะแก้ไข และข้อผิดพลาดของไดรฟ์จะถูกรีเซ็ต

ถาม: ไดรฟ์ ABB ใดบ้างที่เข้ากันได้กับโมดูล RPBA-01

ตอบ: โมดูล RPBA-01 เข้ากันได้กับซีรีส์ไดรฟ์ ABB ต่อไปนี้: ACS550, ACH550, ACS800, ACQ800 และ DCS800 สำหรับไดรฟ์รุ่นเฉพาะ เช่น ACS550 จะต้องเสียบโมดูลเข้าไปใน SLOT2 สำหรับ ACS800 จะต้องใส่เข้าไปใน SLOT1 ไฟล์ GSD ที่จำเป็นสำหรับการกำหนดค่าสถานีหลักคือ ABB_0812.GSD

ถาม: ABB RPBA-01 รองรับอัตราการถ่ายโอนข้อมูลเท่าใด

ตอบ: ABB RPBA-01 รองรับอัตราการถ่ายโอนข้อมูล 10 อัตรา ทั้งชุดประกอบด้วย: 9.6 kbit/s, 19.2 kbit/s, 45.45 kbit/s, 93.75 kbit/s, 187.5 kbit/s, 500 kbit/s, 1.5 Mbit/s, 3 Mbit/s, 6 Mbit/s และ 12 Mbit/s โมดูลจะตรวจจับอัตราโดยอัตโนมัติ ทำให้การกำหนดค่าง่ายขึ้น

ถาม: ข้อกำหนดทางไฟฟ้าและข้อกำหนดด้านพลังงานของ RPBA-01 คืออะไร

ตอบ: RPBA-01 ทำงานบน 24 V DC ± 10% โดยใช้กระแสไฟสูงสุด 350 mA (5 V) ที่จ่ายโดยแผงควบคุมของไดรฟ์ การใช้พลังงานคือ 3.5 W โดยมีเวลาตอบสนองโดยทั่วไปน้อยกว่า 1 ms แรงดันไฟฟ้าแยกคือ 1500 V DC

ถาม: ABB RPBA-01 มีขนาดและน้ำหนักเท่าใด

ตอบ: ขนาดของโมดูลคือ 95 มม. × 62 มม. × 34 มม. (ประมาณ 3.74 นิ้ว × 2.44 นิ้ว × 1.34 นิ้ว) น้ำหนัก 0.25 กก. ความหนาของกรอบหุ้มคือ 34 มม. และโมดูลจะติดตั้งโดยตรงในช่องเสริมบนแผงควบคุมของไดรฟ์ เพื่อการติดตั้งที่ปลอดภัย ต้องใช้สกรู M3×10 สองตัวเพื่อยึดโมดูลให้เข้าที่
