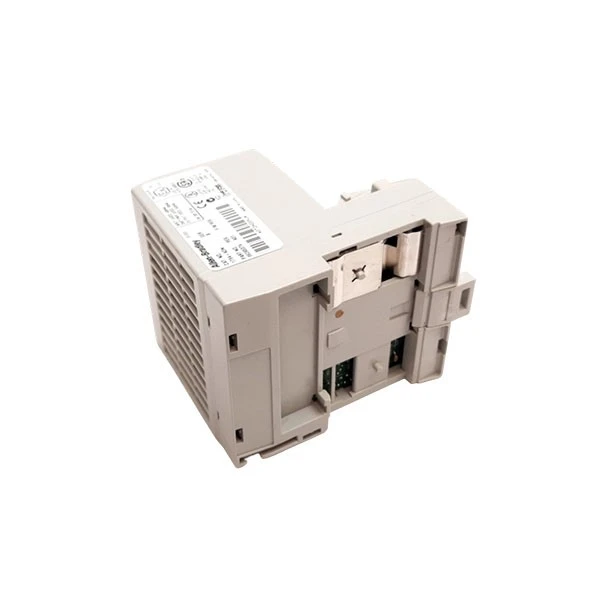

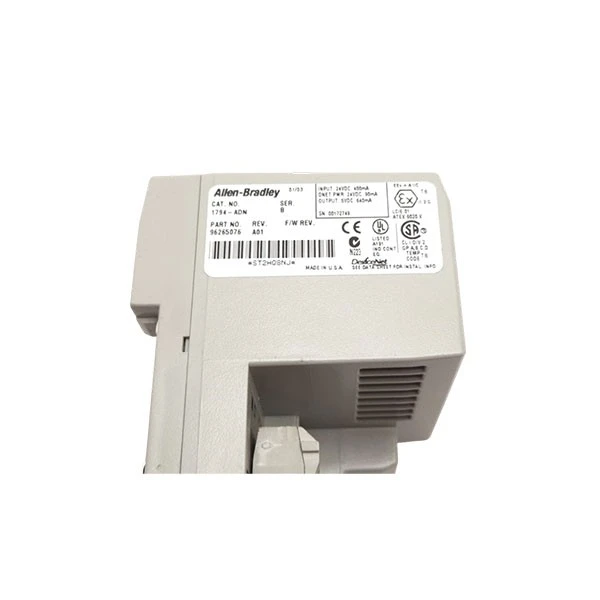

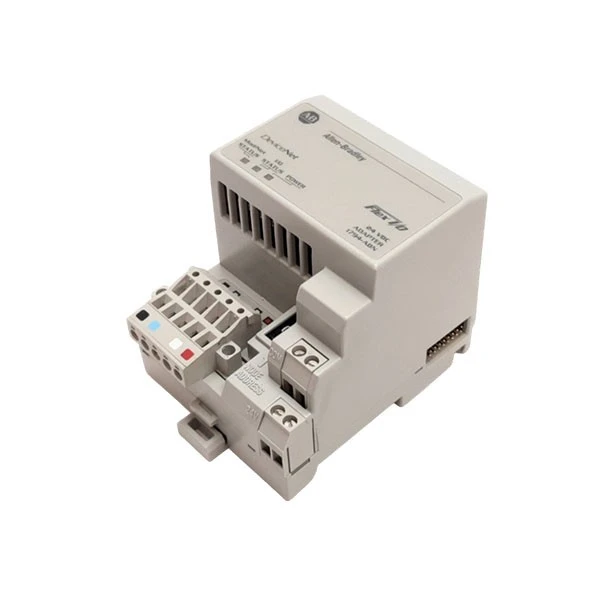

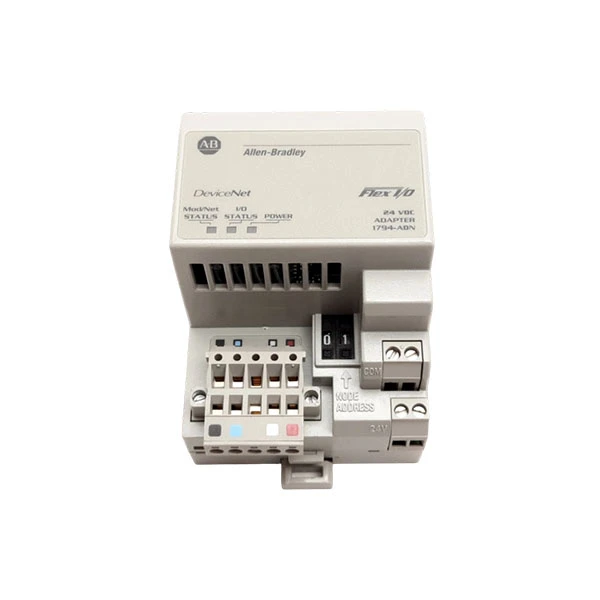

อัลเลน แบรดลีย์ 1794-ADN

Allen Bradley 1794-ADN คือโมดูลอะแดปเตอร์สื่อ Flex I/O DeviceNet ที่เชื่อถือได้ ซึ่งสร้างโดย Rockwell Automation สำหรับระบบอัตโนมัติทางอุตสาหกรรม เนื่องจากเป็นองค์ประกอบสำคัญของกลุ่มผลิตภัณฑ์ Flex I/O ของ Allen Bradley 1794 โมดูลนี้ทำหน้าที่เป็นตัวเชื่อมโยงระหว่างโมดูล Flex I/O และเครือข่าย DeviceNet ช่วยให้การแลกเปลี่ยนข้อมูลราบรื่นในสถานการณ์ทางอุตสาหกรรมที่หลากหลาย ทำงานโดยใช้แหล่งจ่ายไฟ 24V DC และมีช่วงแรงดันไฟฟ้า 19.2V ถึง 31.2V DC ทำให้เหมาะสำหรับระบบไฟฟ้าอุตสาหกรรมส่วนใหญ่ Allen Bradley 1794-ADN มีการดึงกระแสไฟปกติที่ 300mA และกระแสพุ่งสูงสุดที่ 14A เป็นเวลา 5 มิลลิวินาทีระหว่างการเริ่มต้นระบบ ทำให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอเมื่อเปิดเครื่อง

คุณลักษณะที่โดดเด่นที่สุดประการหนึ่งของ Allen Bradley 1794-ของ ADN คือความสามารถในการสื่อสารที่ปรับเปลี่ยนได้ รองรับโปรโตคอล DeviceNet ซึ่งอิงตาม Common Industrial Protocol (CIP) และรับรู้อัตราการรับส่งข้อมูลโดยอัตโนมัติที่ 125 kbps, 250 kbps และ 500 kbps ซึ่งช่วยให้โมดูลสามารถเชื่อมต่อกับ ControlLogix, CompactLogix และ Allen Bradley PLC อื่นๆ ได้อย่างราบรื่น ในขณะเดียวกันก็ตอบสนองความต้องการความเร็วเครือข่ายต่างๆ ได้ โมดูลมีพอร์ต DeviceNet หนึ่งพอร์ต ซึ่งยอมรับปลั๊กเชิงเส้นแบบ 5 พินหรือ 10 พินแบบเปิด และพอร์ตการเข้าถึงเครือข่าย (NAP) สำหรับการเขียนโปรแกรมและการวินิจฉัย สามารถเชื่อมโยงโมดูล Flex I/O ได้สูงสุด 8 โมดูล ซึ่งรวมถึงโมดูลดิจิทัล อนาล็อก และฟังก์ชันพิเศษ ช่วยให้ขยายระบบควบคุมอุตสาหกรรมได้อย่างยืดหยุ่น

Allen Bradley 1794-ADN สร้างขึ้นด้วยวัสดุเกรดอุตสาหกรรมเพื่อทนทานต่อสภาวะการทำงานที่ยากลำบาก ทำงานที่อุณหภูมิตั้งแต่ -20 องศาถึง 70 องศา และเก็บที่อุณหภูมิ -40 องศาถึง 85 องศา ทำให้สามารถทำงานได้อย่างน่าเชื่อถือทั้งในอุณหภูมิเย็นและสูง โมดูลสามารถทนต่อการสั่นสะเทือน 5 กรัมที่ 10-500Hz และความเร่งสูงสุด 30 กรัม ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในโรงงานการผลิต โรงงานผลิตรถยนต์ และสภาพแวดล้อมอื่นๆ ที่มีการรบกวนทางกล นอกจากนี้ยังมีแรงดันไฟฟ้าแยก 60 วินาทีที่ 1930V DC ระหว่างแหล่งจ่ายไฟ, DeviceNet, FlexBus และกราวด์ของแชสซี เพื่อปรับปรุงความปลอดภัยของระบบ
