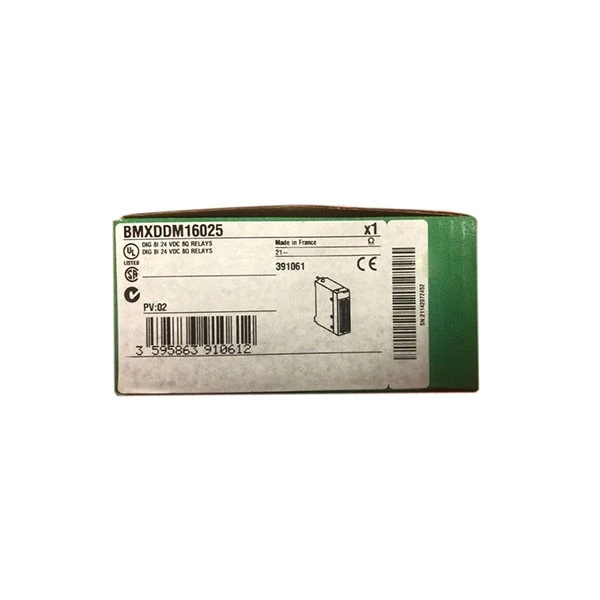

ชไนเดอร์ BMXDDM16025

ยี่ห้อ:ชไนเดอร์
แบบอย่าง:BMXDDM16025

สถานการณ์สินค้าคงคลัง:สินค้ามีอยู่ในสต็อก

คุณสมบัติของผลิตภัณฑ์

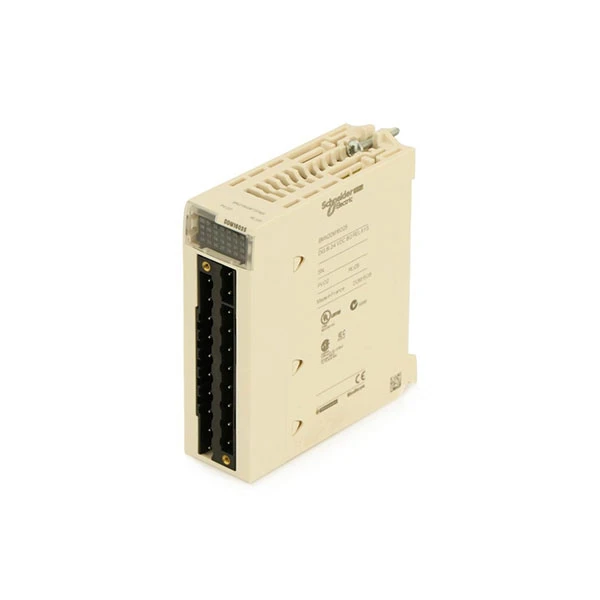

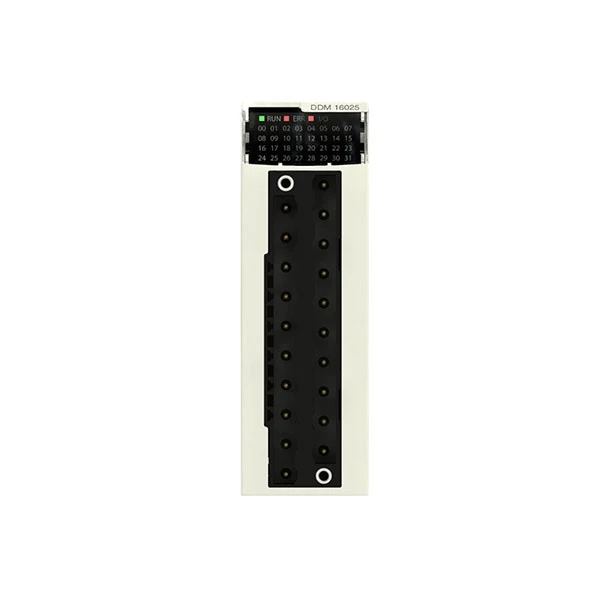

Schneider BMXDDM16025 เป็นโมดูล Discrete Mixed I/O คุณภาพสูง-ที่สร้างและผลิตโดย Schneider Electric -แบรนด์ที่มีชื่อเสียงในระบบอัตโนมัติทางอุตสาหกรรม โดยเป็นส่วนหนึ่งของชุดผลิตภัณฑ์ Modicon X80 ซึ่งประกอบด้วยโมดูลแพลตฟอร์มเดียวที่สามารถทำงานร่วมกับตัวควบคุมระบบอัตโนมัติที่ตั้งโปรแกรมได้ Modicon M340 และ M580

Schneider BMXDDM16025 เป็นโมดูล I/O แบบแยกส่วนที่มีช่องอินพุต 8 ช่องและช่องเอาต์พุตรีเลย์ 8 ช่อง ซึ่งเป็นหนึ่งในคุณสมบัติที่โดดเด่นที่สุด ช่องอินพุตของ Schneider BMXDDM16025 ใช้แรงดันไฟฟ้าบวก 24V DC และสามารถทำงานได้อย่างน่าเชื่อถือในช่วงแรงดันไฟฟ้า 19 ถึง 30VDC ช่องอินพุตแต่ละช่องมีกระแสไฟพิกัด 3.5 mA และอิมพีแดนซ์อินพุต 6800 โอห์ม ทำให้เข้ากันได้กับพรอกซิมิตี้เซนเซอร์ 2- สายหรือ 3 สายที่ตรงตามมาตรฐาน IEC 60947-5-2 และ IEC 61131-2 ประเภท 3 ซึ่งทำให้ Schneider BMXDDM16025 สามารถปรับเปลี่ยนได้อย่างมากในการใช้งานทางอุตสาหกรรม เนื่องจากสามารถเชื่อมต่อกับเซ็นเซอร์ได้หลากหลายเพื่อเก็บข้อมูลในสถานที่ทำงาน

Schneider BMXDDM16025 มีช่องเอาต์พุตรีเลย์ 8 ช่องพร้อมตรรกะเชิงบวก ช่องเอาท์พุตเหล่านี้มีช่วงแรงดันไฟฟ้าที่กว้างและสามารถใช้ได้กับแหล่งจ่ายไฟตั้งแต่ 19 ถึง 30V DC และ 19 ถึง 264V AC (ปกติ 24-240V AC) แต่ละช่องสัญญาณเอาท์พุตสามารถจ่ายกระแสไฟพิกัด 2A ซึ่งเพียงพอต่อการจ่ายไฟให้กับแอคชูเอเตอร์และอุปกรณ์ทางอุตสาหกรรมส่วนใหญ่ เอาต์พุตรีเลย์ Schneider BMXDDM16025 มีเวลาตอบสนองที่รวดเร็ว: การเปิดใช้งานไม่เกิน 10 มิลลิวินาที และการปิดใช้งานไม่เกิน 8 มิลลิวินาที รับประกันว่าอุปกรณ์จะตอบสนองต่อสัญญาณควบคุมทันที

ข้อมูลจำเพาะ

แบบอย่าง	BMXDDM16025
ชุด	โมดิคอน X80
ประเภทโมดูล	โมดูล I/O แบบผสมแบบแยกส่วน
ระดับการป้องกัน	IP20
จำนวนช่องสัญญาณเข้า	8ช่อง
จำนวนช่องสัญญาณเอาท์พุต	8ช่อง
กระแสไฟเข้าที่ได้รับการจัดอันดับ	3.5 มิลลิแอมป์
อุณหภูมิในการทำงาน	0~60 องศา

สถานการณ์การใช้งาน

โรงงานผลิตเป็นหนึ่งในสถานการณ์การใช้งานทั่วไปที่สุดของ Schneider BMXDDM16025 Schneider BMXDDM16025 รวบรวมสัญญาณจากเซ็นเซอร์ในไซต์งาน-จำนวนมากในสายการผลิตอัตโนมัติ เช่น สายการประกอบยานยนต์ สายการประกอบผลิตภัณฑ์อิเล็กทรอนิกส์ และสายการประมวลผลของเครื่องจักร สามารถเชื่อมต่อพรอกซิมิตี้เซนเซอร์แบบ 2 สายหรือ 3 สายเพื่อตรวจจับตำแหน่งชิ้นงาน สถานะฟิกซ์เจอร์ และการเปิดและปิดประตูนิรภัยแบบเรียลไทม์ ในเวลาเดียวกัน ช่องเอาต์พุตรีเลย์ของ Schneider BMXDDM16025 อาจใช้งานแอคชูเอเตอร์ เช่น โซลินอยด์วาล์ว ไฟแสดงสถานะ และมอเตอร์ขนาดเล็ก เพื่อให้มั่นใจว่าแต่ละขั้นตอนของสายการผลิตดำเนินไปอย่างราบรื่น เวลาตอบสนองที่รวดเร็วและความน่าเชื่อถือสูงของ Schneider BMXDDM16025 ช่วยให้โรงงานปรับปรุงประสิทธิภาพการผลิตและลดโอกาสที่จะเกิดข้อผิดพลาดในการผลิต

นอกจากนี้ Schneider BMXDDM16025 ยังถูกนำไปใช้อย่างแพร่หลายในภาคพลังงาน โดยเฉพาะอย่างยิ่งในโรงไฟฟ้าและสถานีไฟฟ้าย่อย เพื่อให้มีแหล่งจ่ายไฟที่ปลอดภัยและมั่นคง จะต้องตรวจสอบสถานะการทำงานของอุปกรณ์ไฟฟ้าต่างๆ แบบเรียลไทม์ Schneider BMXDDM16025 อาจเชื่อมต่อกับหน้าสัมผัสเสริมของเซอร์กิตเบรกเกอร์ โดยแยกเซ็นเซอร์ตำแหน่งสวิตช์และเซ็นเซอร์อุณหภูมิเพื่อรวบรวมข้อมูล เช่น อุณหภูมิการทำงานของอุปกรณ์และสถานะสวิตช์ ช่วงแรงดันไฟฟ้าอินพุตกว้าง (19-30V DC) ทำให้เข้ากันได้กับเซ็นเซอร์จากผู้ผลิตหลายราย ป้องกันการสูญเสียสัญญาณเนื่องจากแรงดันไฟฟ้าไม่ตรงกัน ประสิทธิภาพที่มั่นคงของ Schneider BMXDDM16025 ช่วยให้ผู้ปฏิบัติงานระบุข้อบกพร่องของอุปกรณ์ได้อย่างรวดเร็ว และลดเวลาในการจัดการข้อผิดพลาด

คำถามที่พบบ่อย

ถาม: Schneider Electric BMXDDM16025 คืออะไร และฟังก์ชันหลักคืออะไร

ตอบ: Schneider Electric BMXDDM16025 เป็นโมดูลอินพุตดิจิทัล 16 ช่องจากตระกูล Modicon M340 บทบาทหลักคือการสื่อสารกับอุปกรณ์ภาคสนาม เช่น เซ็นเซอร์ (เช่น ความใกล้ชิดและโฟโตอิเล็กทริก) ปุ่มกด และสวิตช์ โดยจะเปลี่ยนสถานะเปิด/ปิด (สัญญาณ 24V DC) ให้เป็นระดับลอจิกที่โปรเซสเซอร์ PLC สามารถอ่านได้ โดยทำหน้าที่เป็นโมดูลอินพุตแยกที่จำเป็นสำหรับระบบอัตโนมัติทางอุตสาหกรรม

ถาม: มีมาตรฐาน การรับรอง และการจัดระดับด้านสิ่งแวดล้อมอะไรบ้าง

ตอบ: BMXDDM16025 ได้รับการออกแบบมาเพื่อใช้ในอุตสาหกรรมและเป็นไปตามมาตรฐานสากลที่สำคัญ เช่น CE, UL, cULus และ ATEX สำหรับพื้นที่อันตรายบางแห่ง (รุ่นที่มีส่วนต่อท้ายที่เหมาะสม) โดยปกติจะมีระดับการป้องกันน้ำเข้า IP20 ซึ่งบ่งชี้ว่าสามารถป้องกันวัตถุแข็งที่มีขนาดใหญ่กว่า 12.5 มม. แต่ไม่ป้องกันน้ำ เหมาะสำหรับใช้งานในอุณหภูมิตั้งแต่ 0 องศา ถึง 60 องศา

ถาม: ฉันจะกำหนดค่าและวินิจฉัยโมดูล BMXDDM16025 ได้อย่างไร

ตอบ: โมดูลได้รับการปรับแต่งอย่างสมบูรณ์โดยใช้ซอฟต์แวร์ Unity Pro ของ Schneider Electric (หรือ EcoStruxure Control Expert รุ่นใหม่) ไม่จำเป็นต้องมีการกำหนดค่าฮาร์ดแวร์ เมื่อสแกนการกำหนดค่า PLC ซอฟต์แวร์จะจดจำโมดูลได้ทันที ผู้ใช้สามารถตั้งค่าพารามิเตอร์ เช่น เวลาในการกรองอินพุต เพื่อลดการสั่นสะเทือนของหน้าสัมผัสและสัญญาณรบกวนทางไฟฟ้า ข้อมูลการวินิจฉัยจะถูกส่งผ่านซอฟต์แวร์และไฟ LED สถานะของโมดูล
