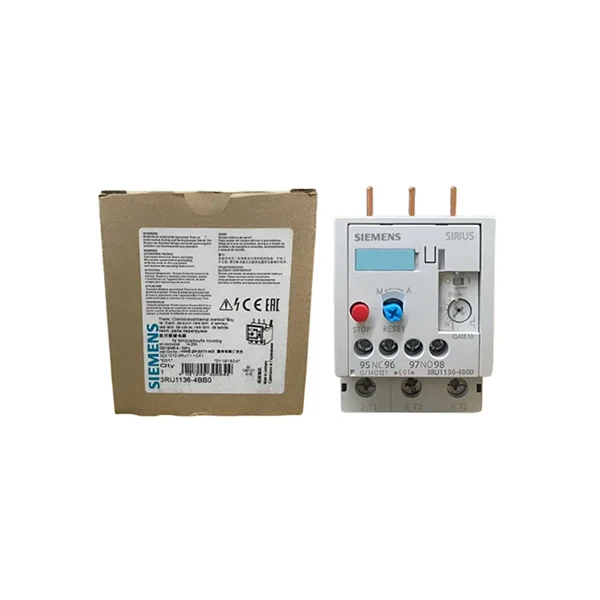

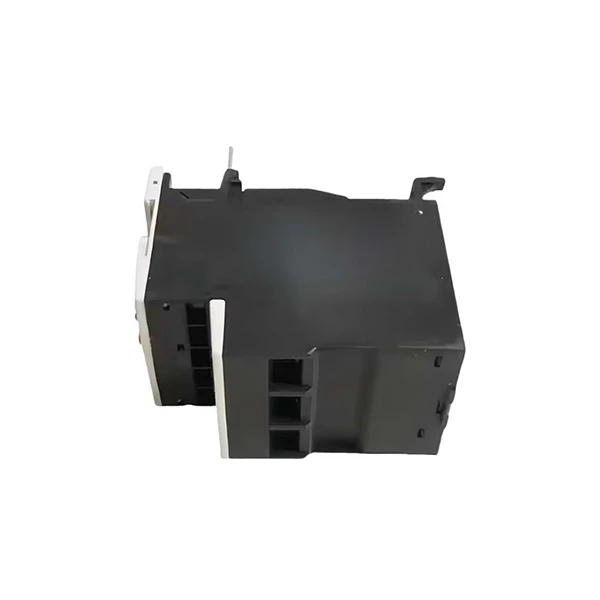

ซีเมนส์ 3RU1136-4BB0
ยี่ห้อ:ซีเมนส์
แบบอย่าง:3RU1136-4BB0
สถานการณ์สินค้าคงคลัง:สินค้ามีอยู่ในสต็อก
คุณสมบัติของผลิตภัณฑ์
รีเลย์โอเวอร์โหลดความร้อนระดับพรีเมียมจากซีรีส์ Siemens SIRIUS, Siemens 3RU1136-4BB0 ผลิตขึ้นเพื่อป้องกันความเสียหายที่เกิดกับมอเตอร์สามเฟส ช่วงกระแสไฟที่ปรับได้ของ Siemens 3RU1136-4BB0 เป็นหนึ่งในคุณสมบัติหลัก คุณสามารถปรับแต่งให้ตรงกับความต้องการของมอเตอร์ได้อย่างง่ายดาย เนื่องจากทำงานด้วยกระแสตั้งแต่ 14A ถึง 20A ประสิทธิภาพการสะดุดคลาส 10 ช่วยป้องกันความเสียหายของมอเตอร์ตั้งแต่เนิ่นๆ โดยการตัดกำลังภายใน 10 วินาทีหากมอเตอร์มีโหลดมากเกินไป นอกจากนี้ยังมีการป้องกันการสูญเสียเฟส ซึ่งหมายความว่ารีเลย์จะตัดการทำงานทันทีเพื่อปกป้องมอเตอร์ในกรณีที่เฟสกำลังตัวใดตัวหนึ่งในสามเฟสล้มเหลว
Siemens 3RU1136-4BB0 ใช้งานง่าย สามารถรีเซ็ตได้ด้วยตนเองหรือโดยอัตโนมัติ หากคุณเลือกการรีเซ็ตอัตโนมัติ หลังจากที่มอเตอร์เย็นลง มอเตอร์จะรีสตาร์ทเองหลังจากผ่านไปสามนาที คุณสามารถใช้การรีเซ็ตด้วยตนเอง ซึ่งเกี่ยวข้องกับการกดปุ่มเพื่อรีสตาร์ทหลังจากแก้ไขปัญหา เพื่อการทำงานที่ปลอดภัยยิ่งขึ้น นอกจากนี้ยังมีปุ่มหยุดเพื่อปิดมอเตอร์อย่างรวดเร็วเมื่อจำเป็น และฟังก์ชันทดสอบเพื่อดูว่ารีเลย์ทำงานอย่างถูกต้องหรือไม่
เพื่อประหยัดพื้นที่ สามารถติดตั้งได้โดยตรงบนคอนแทคเตอร์ Siemens 3RT1033, 3RT1034, 3RT1035 หรือ 3RT1036 (ขนาด S2) นอกจากนี้ยังสามารถติดตั้งแยกต่างหากบนราง DIN 35 มม. ได้หากจำเป็น เนื่องจากใช้ขั้วต่อแบบสกรู การ อุปกรณ์สายไฟ จึงง่ายและปลอดภัย รีเลย์มีขนาดเล็กเพียงพอสำหรับตู้ควบคุมส่วนใหญ่ โดยมีความสูง 105 มม. ความกว้าง 55 มม. และความลึก 118 มม. น้ำหนักประมาณ 0.32 กก.
ข้อมูลจำเพาะ
|
แบบอย่าง |
3RU1136-4BB0 |
|---|---|
|
ชุด |
ซิเรียส |
|
ประเภทโมดูล |
รีเลย์โอเวอร์โหลดความร้อน |
|
คลาสสะดุด |
รุ่นที่ 10 |
|
ติดต่อเสริม |
1 NC + 1 หมายเลข |
|
การรับรองระดับนานาชาติ |
CE, CSA, UL, EAC, CCC |
|
พิกัดแรงดันไฟฟ้า (Ue) |
690 V AC (วงจรหลัก) |
|
ขนาด |
105 มม. (สูง) × 55 มม. (กว้าง) × 118 มม. (ลึก) |
ข้อควรระวัง
ขั้นแรก สังเกตสภาพแวดล้อมโดยรอบอย่างระมัดระวัง อย่าตั้งค่าช่วงปัจจุบันของ Siemens 3RU1136-4BB0 ให้ต่ำกว่า 14A หรือสูงกว่า 20A เนื่องจากสามารถปรับได้ระหว่าง 14A ถึง 20A ปรับการตั้งค่าให้เป็นกระแสไฟที่กำหนดของมอเตอร์เสมอ ซึ่งโดยทั่วไปจะเป็น 0.95 ถึง 1.05 เท่าของกระแสไฟที่กำหนดของมอเตอร์ ตัวอย่างเช่น ตั้งค่า Siemens 3RU1136-4BB0 เป็น 18A หากกระแสไฟที่กำหนดของมอเตอร์ของคุณคือ 18A ลดการตั้งค่าลงเป็น 0.58 เท่าของกระแสไฟที่กำหนดของมอเตอร์ หากคุณใช้สตาร์ตเตอร์มอเตอร์แบบสตาร์เดลต้า และรีเลย์อยู่ในวงจรเดลต้า วิธีนี้จะหลีกเลี่ยงการสะดุดที่ผิดพลาดหรือการป้องกันที่ไม่เพียงพอ
ประการที่สอง ใช้ความระมัดระวังในการเดินสายไฟ มีวงจรหลักที่แตกต่างกันสำหรับวงจรกำลังและวงจรเสริมสำหรับสัญญาณควบคุมบน Siemens 3RU1136-4BB0 สายไฟทั้งสองชนิดนี้ไม่ควรผสมกัน หลังจากเดินสายไฟแล้ว ให้ขันขั้วต่อสกรูให้แน่น เนื่องจากสายไฟที่หลวมอาจทำให้หน้าสัมผัสไม่ดีหรือเกิดความร้อนสูงเกินไป ซึ่งอาจเป็นอันตรายต่อมอเตอร์หรือรีเลย์ได้ เนื่องจากสายไฟที่หนากว่าไม่สามารถต่อเข้ากับขั้วต่อได้อย่างถูกต้อง ให้ใช้สายไฟที่มีความหนาไม่เกิน 2.5 มม.²
ประการที่สาม คำนึงถึงขอบเขตของสิ่งแวดล้อม อุณหภูมิระหว่าง -20 องศาถึง +60 องศาเหมาะอย่างยิ่งสำหรับ Siemens 3RU1136-4BB0 เพื่อป้องกันการสะดุดก่อนเวลา คุณต้องลดโหลดของรีเลย์ลงหากอุณหภูมิสูงกว่า 60 องศา ตัวอย่างเช่น หากตั้งค่าเป็น 20A ที่ 60 องศา ให้ลดเป็น 18A ที่ 70 องศา เนื่องจากระดับการป้องกัน IP20 ซึ่งป้องกันเฉพาะฝุ่นละอองขนาดเล็กเท่านั้น จึงไม่ควรใช้ในพื้นที่ชื้น (เช่น บริเวณใกล้ท่อน้ำ) หรือพื้นที่ที่มีฝุ่นมาก (เช่น โรงงานปูนซีเมนต์) โดยไม่มีการป้องกันเพิ่มเติม เนื่องจากความชื้นหรือฝุ่นที่มากเกินไปอาจทำให้ส่วนประกอบภายในเสียหายได้
