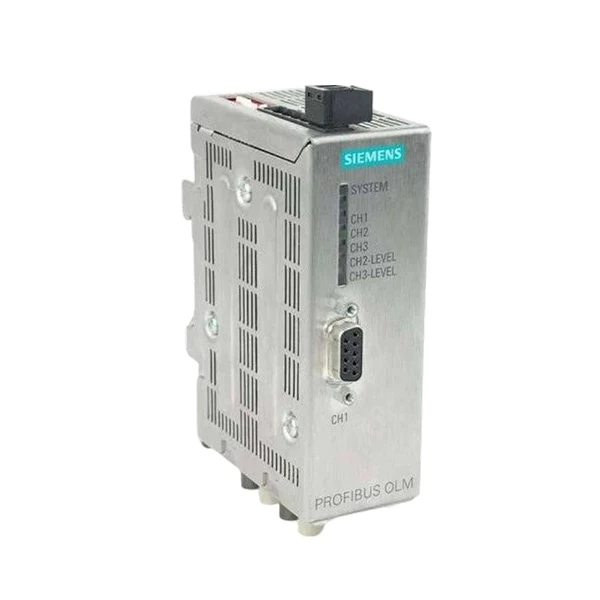

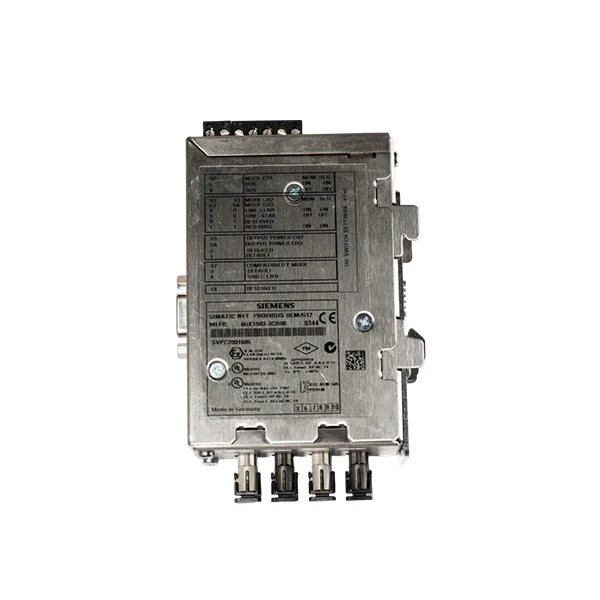

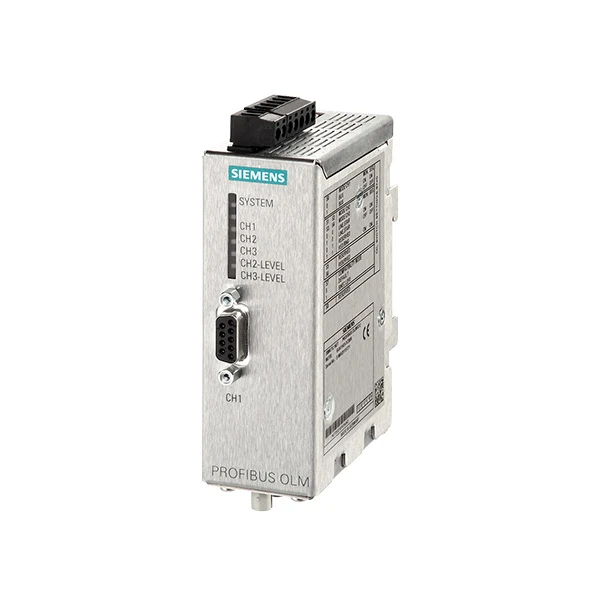

ซีเมนส์ 6GK1503-3CB00
ยี่ห้อ:ซีเมนส์
แบบอย่าง:6GK1503-3CB00
สถานการณ์สินค้าคงคลัง:สินค้ามีอยู่ในสต็อก
คุณสมบัติของผลิตภัณฑ์
โมดูลลิงก์ออปติคัล PROFIBUS OLM/G12 V4.0 ที่เชื่อถือได้ซึ่งสร้างขึ้นสำหรับการสื่อสารทางอุตสาหกรรมคือ Siemens 6GK1503-3CB00 ด้วยการแปลงสัญญาณไฟฟ้าเป็นสัญญาณแสงและในทางกลับกัน มีบทบาทสำคัญในการรวมส่วนประกอบต่างๆ ของเครือข่ายอุตสาหกรรม และทำให้สามารถถ่ายโอนข้อมูลทางไกลในสภาพแวดล้อมทางอุตสาหกรรมที่ท้าทาย
ก่อนอื่น เรามาพูดถึงอินเทอร์เฟซของมันกันก่อน สำหรับการเชื่อมต่อทางไฟฟ้า Siemens 6GK1503-3CB00 มีช่องเสียบ Sub-D 9- พินเดียวที่รองรับโปรโตคอล PROFIBUS-DP/PA สิ่งนี้บ่งชี้ว่าสามารถจัดการอัตราการถ่ายโอนข้อมูลได้ตั้งแต่ 9.6 kbit/s ถึง 12 Mbit/s ซึ่งรวมถึง 45.45 kbit/s ที่จำเป็นสำหรับ PROFIBUS PA มีช่องเสียบ BFOC สี่ช่อง (2 คู่) สำหรับการเชื่อมต่อแบบออปติก ซึ่งเหมาะอย่างยิ่งสำหรับใยแก้วแบบมัลติโหมด สามารถส่งข้อมูลในระยะทางไกลโดยใช้แสงที่มีความยาวคลื่น 860 นาโนเมตร สูงถึง 2,850 เมตรด้วยไฟเบอร์ 50/125 μm และ 3,000 เมตรด้วยไฟเบอร์ 62.5/125 μm สำหรับการขยายเครือข่ายอุตสาหกรรม ทำให้ Siemens 6GK1503-3CB00 เป็นตัวเลือกที่ยอดเยี่ยม
Siemens 6GK1503-3CB00 ติดตั้งง่าย มีน้ำหนักเพียง 0.34 กก. และมีขนาดกว้างเพียง 39.5 มม. ลึก 74.5 มม. และสูง 112 มม. สามารถติดตั้งบนผนังหรือราง DIN 35 มม. ตัวเรือนโลหะช่วยป้องกันการกระแทก (50 ก., 11 มิลลิวินาที) และการสั่นสะเทือน (5-500 Hz, 3 ก.) ซึ่งเป็นสิ่งสำคัญในสภาพแวดล้อมอุตสาหกรรมที่มีผู้คนหนาแน่น
โมดูลนี้ได้รับการออกแบบมาให้ทนทานต่อสภาพแวดล้อมทางอุตสาหกรรม สามารถเก็บไว้ได้ระหว่าง -40 องศา ถึง 70 องศา และทำงานได้ดีที่สุดในอุณหภูมิระหว่าง 0 องศา ถึง 60 องศา นอกจากนี้ยังสามารถทนต่อระดับความชื้นได้สูงถึง 95% ที่ 25 องศา โดยไม่เกิดการควบแน่น ปลอดภัยในการใช้งานภายในอาคารในโรงงานและโรงงาน เนื่องจากมีระดับการป้องกัน IP20 นอกจากนี้ยังเป็นไปตามมาตรฐานคุณภาพที่เข้มงวดด้วยการรับรองเช่น CE, UL และ RoHS
ข้อมูลจำเพาะ
|
แบบอย่าง |
6GK1503-3CB00 |
|---|---|
|
การบริโภคในปัจจุบัน |
สูงสุด 0.2 A ที่ 24 V DC |
|
อุณหภูมิในการทำงาน |
0 องศาถึง +60 องศา |
|
ความชื้น |
สูงสุด 95% (ไม่-ควบแน่น) ที่ 25 องศา |
|
ระดับการป้องกัน |
IP20 |
|
การรับรอง |
CE, UL, cUL, PROFIBUS |
|
ขนาด |
39.5 มม. (กว้าง) × 74.5 มม. (ลึก) × 112 มม. (สูง) |
|
น้ำหนัก |
0.34 กก. (ไม่รวมบรรจุภัณฑ์) |
ข้อควรระวัง
เพื่อให้แน่ใจว่า Siemens 6GK1503-3CB00 ทำงานได้อย่างมีประสิทธิภาพและใช้งานได้นาน มีข้อควรพิจารณาที่สำคัญบางประการ เริ่มต้นด้วยการติดตั้ง ตรวจสอบให้แน่ใจว่า Siemens 6GK1503-3CB00 ได้รับการยึดอย่างแน่นหนา ไม่ว่าจะติดตั้งบนผนังหรือราง DIN ขนาด 35 มม. ประสิทธิภาพอาจได้รับอันตรายจากการสั่นสะเทือนจากการติดตั้งแบบหลวมๆ โดยเฉพาะอย่างยิ่งในพื้นที่อุตสาหกรรมที่มีผู้คนหนาแน่นซึ่งมีการเคลื่อนย้ายเครื่องจักรเป็นจำนวนมาก
ข้อพิจารณาที่สำคัญอีกประการหนึ่งคือแหล่งพลังงาน ด้วยช่วงการทำงานที่ปลอดภัยที่ 18.8 V ถึง 28.8 V DC ทำให้ Siemens 6GK1503-3CB00 ทำงานบนไฟ 24 V DC โมดูลอาจได้รับอันตรายหากใช้แรงดันไฟฟ้านอกช่วงนี้ ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟทั้งสองเชื่อมต่ออย่างถูกต้อง หากคุณใช้ขั้วต่อ 5 พินสำหรับอินพุตพลังงานสำรอง หากการเชื่อมต่อถูกต้อง ความซ้ำซ้อนนี้จะช่วยให้โมดูลยังคงทำงานได้ในกรณีที่แหล่งพลังงานแหล่งหนึ่งล้มเหลว
Siemens 6GK1503-3CB00 มีประสิทธิภาพสูงสุดเมื่อใช้กับใยแก้วมัลติโหมด 50/125 μm หรือ 62.5/125 μm สำหรับการเชื่อมต่อไฟเบอร์ออปติก การสูญเสียสัญญาณหรือการถ่ายโอนข้อมูลที่เชื่องช้าอาจเป็นผลมาจากการใช้ประเภทอื่น เช่น เส้นใยพลาสติกคุณภาพต่ำ ซึ่งยาวกว่าระยะที่แนะนำ 80 เมตร รักษาความสะอาดของซอคเก็ตไฟเบอร์ BFOC ด้วยเช่นกัน ก่อนเชื่อมต่อ ให้เช็ดช่องเสียบเบา ๆ ด้วยผ้าแห้งไม่เป็นขุย เพื่อขจัดฝุ่นหรือเศษที่อาจกีดขวางสัญญาณไฟ เพื่อป้องกันไม่ให้ข้อต่อหลวม ให้ใช้ขั้วต่อไฟเบอร์ที่เหมาะสมเสมอ (เช่น Siemens 6GK1900-0HB00-0AC0)
