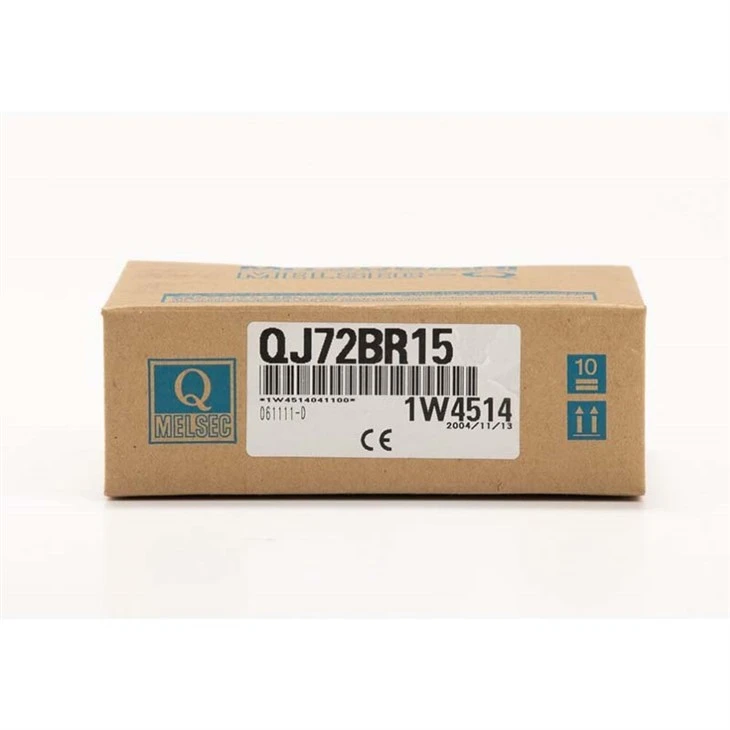

มิตซูบิชิ QJ72BR15

ยี่ห้อ:มิตซูบิชิ
แบบอย่าง:QJ72BR15

สถานการณ์สินค้าคงคลัง:สินค้ามีอยู่ในสต็อก

คุณสมบัติของผลิตภัณฑ์

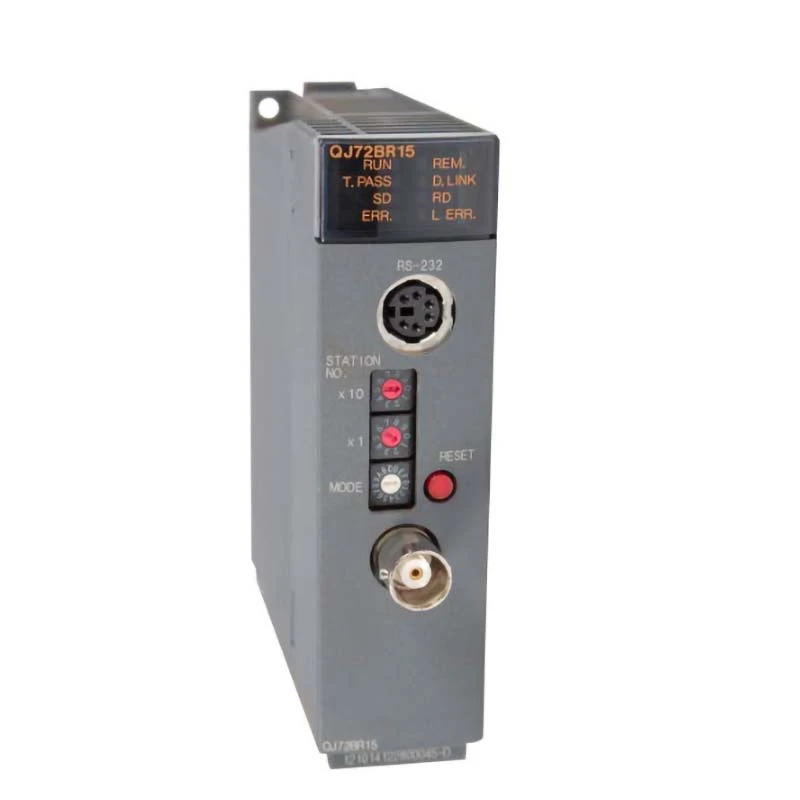

Mitsubishi QJ72BR15 เป็นโมดูลสถานี I/O ระยะไกลประสิทธิภาพสูงสำหรับระบบอัตโนมัติอุตสาหกรรม ในฐานะที่เป็นส่วนหนึ่งของพอร์ตโฟลิโอ Melsec Q Series โมดูลนี้มีความสำคัญอย่างยิ่งสำหรับการเชื่อมโยงอุปกรณ์ที่กระจัดกระจายและให้การสื่อสารที่ราบรื่นในสภาพแวดล้อมการผลิต

QJ72BR15 รองรับโปรโตคอลเครือข่าย MelsecNet/H ซึ่งช่วยให้การส่งข้อมูลความเร็วสูง 10 Mbps โดยใช้สายเคเบิลโคแอกเซียล (3C-2V หรือ 5C-2V) สามารถรองรับได้ถึง 33 สถานีต่อเครือข่ายรวมถึงสถานีหลักระยะไกลหนึ่งสถานีและสถานี I/O ระยะไกล 32 สถานีโดยมีระยะทางสูงสุด 300-500 เมตร (ขยายได้ถึง 2.5 กิโลเมตรโดยใช้ซ้ำ) สิ่งนี้ทำให้เหมาะสำหรับสายการผลิตขนาดใหญ่ที่จำเป็นต้องมีการควบคุมแบบเรียลไทม์

ด้วยคะแนน 8,192 LX/LY และคะแนน 16,384 lb/LW โมดูล QJ72BR15 ควบคุมสัญญาณอินพุต/เอาต์พุตได้อย่างมีประสิทธิภาพจากเซ็นเซอร์แอคทูเอเตอร์และอุปกรณ์อื่น ๆ รูปแบบเฟรมมาตรฐาน HDLC ช่วยให้การขนส่งข้อมูลที่เชื่อถือได้ในขณะที่การวินิจฉัยเช่นการตรวจสอบบรรทัดและการตรวจจับข้อผิดพลาดปรับปรุงความเสถียรของระบบ ขนาดเล็ก (98 x 27.4 x 90 มม.) และน้ำหนักเบา (0.16 กก.) ทำให้การติดตั้งง่ายโดยเฉพาะในพื้นที่แคบ

ข้อกำหนด

ชุดผลิตภัณฑ์	Melsec Q
ความเร็วในการสื่อสาร	แก้ไข 10 Mbps
ขีด จำกัด จำนวนสถานี	สูงสุด 33 สถานีต่อเครือข่าย (สถานีโฮสต์ระยะไกล + 32 สถานี I/O ระยะไกล)
แหล่งจ่ายไฟภายใน	DC 5V
อินเทอร์เฟซสายเคเบิลโคแอกเซียล	ตัวเชื่อมต่อ BNC รองรับสายเคเบิลโคแอกเซียล 3C-2V / 5C-2V / 5C-FB
ขนาด	98 มม. (ความสูง) × 27.4 มม. (กว้าง) × 90 มม. (ความลึก)
มาตรฐานสากล	CE (LVD/EMC), UL 508, KC (EMC), การรับรอง LR (Lloyd's Register) ฯลฯ
ข้อมูลปริมาณงาน	ข้อมูลสูงสุดเดียวต่อสถานีน้อยกว่าหรือเท่ากับ 1600 ไบต์ ((Ly + lb)/8 + 2 × LW)

ข้อควรระวัง

ติดตั้ง Mitsubishi QJ72BR15 ในพื้นที่ที่สะอาดและแห้งห่างจากแสงแดดโดยตรงอุณหภูมิที่รุนแรงและการสั่นสะเทือนที่แข็งแกร่ง เพื่อหลีกเลี่ยงความร้อนสูงเกินไปตรวจสอบให้แน่ใจว่าสภาพแวดล้อมมีการระบายอากาศที่ดี หลีกเลี่ยงการวางตำแหน่งโมดูลใกล้กับอุปกรณ์แรงดันไฟฟ้าสูงหรือแหล่งสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) ซึ่งอาจขัดจังหวะสัญญาณการสื่อสาร เพื่อหลีกเลี่ยงความเสียหายที่เกิดจากการเคลื่อนไหวโดยไม่ตั้งใจให้ยึดโมดูลเข้ากับหน่วยฐาน Q-Series PLC ด้วยสกรูที่ให้มา

เพื่อให้แน่ใจว่าการโต้ตอบที่เชื่อถือได้กับมิตซูบิชิ QJ72BR15 ใช้สายเคเบิลโคแอกเชียล 3C-2V หรือ 5C-2V ที่ปฏิบัติตามมาตรฐานการเดินสายของโมดูล การเชื่อมต่อเหล่านี้มีความจำเป็นเพื่อให้มั่นใจว่าการถ่ายโอนข้อมูลที่เสถียรที่ 10Mbps ซึ่งเป็นสิ่งสำคัญในประสิทธิภาพของ Mitsubishi QJ72BR15 หลีกเลี่ยงการบิดหรือดัดสายอย่างกะทันหันเนื่องจากสามารถลดคุณภาพของสัญญาณซึ่งเป็นสิ่งสำคัญสำหรับประสิทธิภาพเครือข่ายของมิตซูบิชิ QJ72BR15 เมื่อติดตั้งตัวเชื่อมต่อตรวจสอบให้แน่ใจว่าพวกเขามีการบัดกรีและป้องกันอย่างถูกต้องเพื่อหลีกเลี่ยงการรบกวนเสียงรบกวนซึ่งมีผลกระทบโดยตรงต่อความสมบูรณ์ของสัญญาณ Mitsubishi QJ72BR15 ไม่เคยรวมสายการสื่อสารกับสายไฟ เก็บไว้อย่างน้อย 100 มม. เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้าปัญหาทั่วไปกับการทำงานของมิตซูบิชิ QJ72BR15

ก่อนที่จะเปิดระบบให้ตั้งค่า Mitsubishi QJ72BR15 ด้วยซอฟต์แวร์ GX Developer ตั้งค่าพารามิเตอร์เครือข่ายเช่นที่อยู่สถานีและโปรโตคอลการสื่อสารตามความต้องการของระบบของคุณ หลังจากทำการดัดแปลงให้รีเซ็ตโมดูล CPU เพื่อให้แน่ใจว่าการปรับเปลี่ยนจะถูกนำไปใช้อย่างเหมาะสม ใช้การวินิจฉัยแบบออฟไลน์เสมอเพื่อตรวจสอบการกำหนดค่าสำหรับปัญหาก่อนที่จะปรับใช้อย่างเต็มที่

คำถามที่พบบ่อย

ถาม: Mitsubishi QJ72BR15 คืออะไรและฟังก์ชั่นหลักคืออะไร?

ตอบ: Mitsubishi QJ72BR15 เป็นโมดูล I/O ระยะไกล Melsecnet/H ที่มีไว้สำหรับแอพพลิเคชั่นอัตโนมัติอุตสาหกรรม มันทำหน้าที่เป็นสถานี I/O ระยะไกลในเครือข่ายบัสโคแอกเซียลช่วยให้สามารถสื่อสารความเร็วสูงระหว่าง PLCs และอุปกรณ์ I/O แบบกระจาย คุณสมบัติที่สำคัญรวมถึงการแลกเปลี่ยนข้อมูลแบบเรียลไทม์ที่ 10 Mbps และรองรับจุดเชื่อมโยง 8,192 จุดต่อเครือข่าย มันเข้ากันได้กับสายเคเบิลโคแอกเซียลเช่น 3C-2V, 5C-2V และ 5C-FB ทำให้การกำหนดค่าเครือข่ายที่ประหยัดต้นทุน โมดูลสามารถรองรับได้ถึง 33 สถานี (หนึ่งสถานีระยะไกลและสถานี I/O ระยะไกล 32 แห่ง) และ 239 เครือข่ายทำให้เหมาะสำหรับการใช้งานอุตสาหกรรมขนาดใหญ่ มันใช้การสื่อสารด้วยโทเค็นบัสและการเข้ารหัสแมนเชสเตอร์เพื่อให้สามารถส่งข้อมูลที่เชื่อถือได้และปราศจากการชนกัน

ถาม: ข้อกำหนดทางเทคนิคของ Mitsubishi QJ72BR15 คืออะไร?

ตอบ: ข้อกำหนดที่สำคัญรวมถึงความเร็วในการสื่อสาร 10 Mbps ในสถาปัตยกรรมบัสชั้นเดียวโดยใช้โปรโตคอลบัสโทเค็น โมดูลรองรับสายโคแอกเซียลสูงถึง 300 เมตร (3C-2V) หรือ 500 เมตร (5C-2V/5C-FB) ซึ่งสามารถขยายได้ถึง 2.5 กิโลเมตรด้วยซ้ำ (A6BR10/A6BR10-DC) มันมีขนาด 98 x 27.4 x 90 มม. มีน้ำหนัก 0.16 กิโลกรัมและบริโภค 1.10 A ที่ 5 V dc การป้องกันรหัสผ่านระยะไกลและการตรวจจับข้อผิดพลาด LED เป็นหนึ่งในมาตรการด้านความปลอดภัยที่ทำให้มั่นใจได้ว่าการทำงานที่ปลอดภัยและเชื่อถือได้
