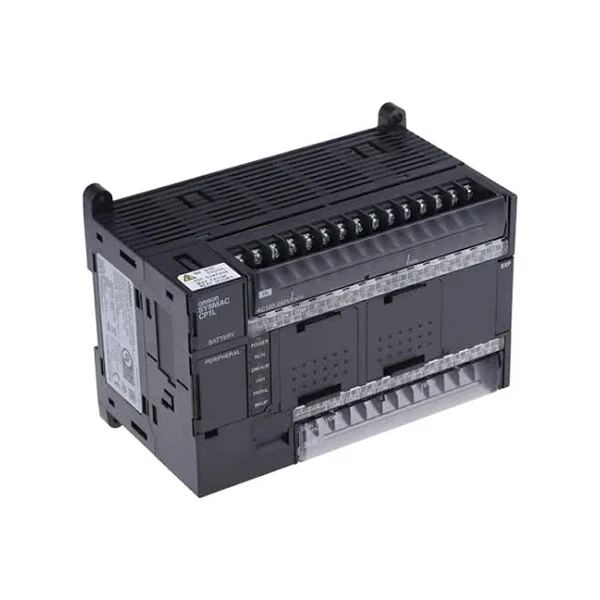

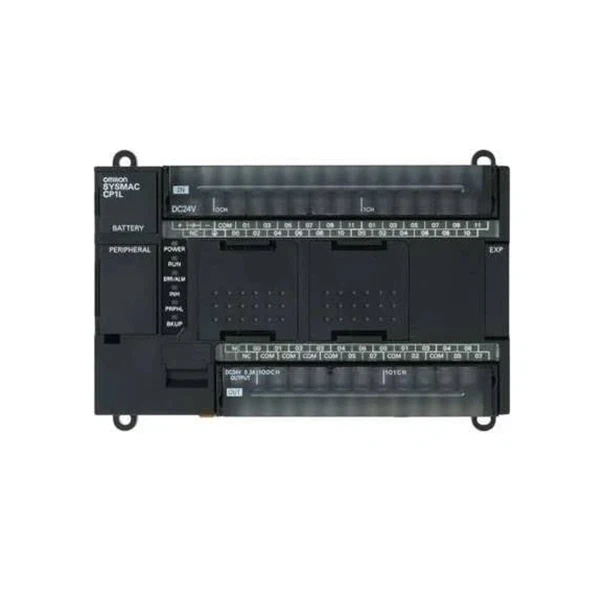

ออมรอน CP1L-M40DR-A

ยี่ห้อ:ออมรอน
แบบอย่าง:CP1L-M40DR-อ

สถานการณ์สินค้าคงคลัง:สินค้ามีอยู่ในสต็อก

สถานการณ์การใช้งานผลิตภัณฑ์

ในการผลิตยานยนต์และอิเล็กทรอนิกส์ Omron CP1L-M40DR-A เป็นเลิศในการควบคุมแขนหุ่นยนต์และระบบสายพานลำเลียง อินพุต DC 24 ช่องและเอาต์พุตรีเลย์ 16 ช่องรองรับสัญญาณเซ็นเซอร์เรียลไทม์-และคำสั่งแอคชูเอเตอร์ ช่วยให้มั่นใจได้ถึงการวางตำแหน่งชิ้นส่วนและการตรวจสอบคุณภาพอย่างแม่นยำ ด้วยความเร็วในการดำเนินการ 0.55μs สำหรับคำสั่งพื้นฐาน (เช่น คำสั่ง LD) ระบบจะซิงโครไนซ์กระบวนการประกอบความเร็วสูง- ซึ่งช่วยลดรอบเวลาได้ถึง 20% การออกแบบโมดูลาร์ของ PLC ช่วยให้สามารถขยายด้วยโมดูล I/O ซีรีส์ CP1W{16}} ซึ่งรองรับจุด I/O รวมสูงสุด 160 จุดสำหรับระบบที่ซับซ้อน ตัวอย่างเช่น ในโรงงานผลิตรถยนต์ ระบบจะประสานงานสถานีเชื่อมด้วยหุ่นยนต์และสายพานลำเลียงเพื่อรักษาประสิทธิภาพการผลิต

CP1L-M40DR-A ช่วยให้มั่นใจได้ถึงการทำงานที่ราบรื่นในสายการบรรจุ การควบคุมเครื่องติดฉลาก ระบบการบรรจุ และอุปกรณ์ปิดผนึก เครื่องนับความเร็วสูง-จำนวน 4 เครื่อง (สูงสุด 100 kHz) ติดตามการไหลของผลิตภัณฑ์ ในขณะที่การควบคุม PID จะจัดการอุณหภูมิในกระบวนการปิดผนึกด้วยความร้อน- ในบรรจุภัณฑ์อาหาร ระบบจะประสานการจัดวางฉลากกับการเคลื่อนย้ายผลิตภัณฑ์ และลดข้อผิดพลาดให้เหลือน้อยที่สุด พอร์ต USB ของ PLC ช่วยให้สามารถสื่อสารกับ HMI สำหรับ-การตรวจสอบเมตริกการผลิตแบบเรียลไทม์ เช่น อัตราเอาต์พุตและเวลาหยุดทำงาน ตัวอย่างเช่น ในโรงงานเครื่องดื่ม บริษัทจะจัดการกระบวนการปิดฝาขวดและปิดผนึกกล่อง

ในคลังสินค้าอัตโนมัติ CP1L-M40DR-A ควบคุม AGV (รถนำทางอัตโนมัติ) และระบบสายพานลำเลียง ความเข้ากันได้ของ DeviceNet (ผ่านโมดูลขยาย เช่น CP1W-CIF01) ช่วยให้สามารถทำงานร่วมกับมอเตอร์ไดรฟ์และเซ็นเซอร์ได้ ทำให้การจัดการวัสดุมีประสิทธิภาพสูงสุด คุณสมบัติการบันทึกข้อมูลของ PLC ติดตามระดับสินค้าคงคลังและสถานะอุปกรณ์ ช่วยลดข้อผิดพลาดด้วยตนเอง ตัวอย่างเช่น ในศูนย์กระจายสินค้า ระบบจะประสานงานสายพานลำเลียงกับหุ่นยนต์คัดแยกเพื่อให้แน่ใจว่าจะปฏิบัติตามคำสั่งซื้อได้ทันเวลา ช่วงอุณหภูมิการทำงาน 0 องศาถึง 55 องศา ช่วยให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมคลังสินค้าที่รุนแรง

สินค้าที่เกี่ยวข้อง

ออมรอน CP1L	CP1L-M60DR-A
	CP1L-M40DT-A

คุณสมบัติของผลิตภัณฑ์

Omron CP1L-M40DR-A เป็นยูนิต CPU ประสิทธิภาพสูง-ที่ใช้พลังงาน AC- ขนาดกะทัดรัด-ประสิทธิภาพสูงจากคอนโทรลเลอร์ Programmable Logic (PLC) CP1L ที่เชื่อถือได้ของ Omron ซึ่งสร้างขึ้นเพื่อมอบการควบคุมที่เชื่อถือได้และสม่ำเสมอสำหรับระบบอัตโนมัติทางอุตสาหกรรมขนาดเล็กถึงกลาง- PLC นี้มาพร้อมกับจุด I/O ในตัว-ทั้งหมด 40 จุด รวมถึงจุดอินพุตดิจิทัล 24 จุดและเอาต์พุตรีเลย์ 16 จุด ทำให้เป็นตัวเลือกที่หลากหลายสำหรับงานระบบอัตโนมัติทั่วไปในด้านการผลิต บรรจุภัณฑ์ การจัดการวัสดุ และระบบควบคุมอาคาร Omron CP1L-M40DR-A ทำงานโดยใช้แหล่งจ่ายไฟ AC พิกัด 100V ถึง 240V ที่ 50/60Hz พร้อมช่วงแรงดันไฟฟ้าที่อนุญาตกว้างตั้งแต่ 85V ถึง 264V เพื่อจัดการกับสภาพพลังงานที่ไม่เสถียรในสภาพแวดล้อมทางอุตสาหกรรม มีอัตราการสิ้นเปลืองพลังงานสูงสุด 50VA และรวม-เอาต์พุตกำลังไฟเสริม 24V DC 300mA ในตัวเพื่อจ่ายไฟให้กับเซ็นเซอร์และอุปกรณ์ต่อพ่วงที่เชื่อมต่อโดยตรง ทำให้ไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอกเพิ่มเติมในการตั้งค่ามาตรฐานส่วนใหญ่

อินพุตดิจิทัลในตัว- 24 ช่องของ CP1L-M40DR-A รองรับอินพุตไบโพลาร์ทั้งแบบ PNP และ NPN โดยมีแรงดันไฟฟ้าอินพุตพิกัด 24V DC เกณฑ์ ON 14.4V DC หรือสูงกว่า และเกณฑ์ OFF 5.0V DC หรือต่ำกว่า อินพุตแต่ละตัวมีความต้านทานประมาณ 3.3kΩ ทำให้มั่นใจในการตรวจจับสัญญาณที่เสถียรบนสายเคเบิลยาวในโรงงานอุตสาหกรรม สำหรับงาน-การเคลื่อนที่ด้วยความเร็วสูงและการนับ PLC นี้มีตัวนับความเร็วสูง-จำนวน 4 แกน ซึ่งรองรับการนับเฟสเดียว-ที่สูงถึง 100kHz และการนับส่วนต่างเฟส 4x ที่สูงถึง 50kHz พร้อมช่วงการนับ 32-บิตเพื่อตำแหน่งที่แม่นยำและการติดตามความเร็ว นอกจากนี้ยังมีจุดขัดจังหวะอินพุต 6 จุดที่มีเวลาตอบสนองขั้นต่ำ 0.3 มิลลิวินาที และอินพุตจับพัลส์ 6 จุดที่สามารถจับสัญญาณพัลส์สั้นเพียง 50μs ทำให้มั่นใจได้ว่าจะไม่พลาดสัญญาณอินพุตวิกฤตระหว่างการทำงานที่ความเร็วสูง

จุดเอาต์พุตรีเลย์ 16 จุดของ Omron CP1L-M40DR-A มีความเข้ากันได้กับโหลดในวงกว้างสำหรับการใช้งานในอุตสาหกรรม โดยรองรับแรงดันไฟฟ้าโหลดพิกัดสูงสุดถึง 250V AC และ 30V DC พร้อมความสามารถในการสัมผัสสูงสุด 2A ต่อจุดสำหรับโหลดตัวต้านทาน เอาต์พุตรีเลย์เหล่านี้มีเวลาตอบสนอง 10 มิลลิวินาทีหรือน้อยกว่าสำหรับการสลับทั้งการเปิดและปิด โดยมีอายุการใช้งานเชิงกลมากกว่า 20 ล้านการทำงานภายใต้สภาวะที่ไม่มีโหลด{11}} และอายุการใช้งานทางไฟฟ้ามากกว่า 300,000 การดำเนินการที่โหลดพิกัดเต็ม ทำให้มั่นใจได้ถึงประสิทธิภาพ-ที่เชื่อถือได้ในระยะยาวในการใช้งานทางอุตสาหกรรมที่ต่อเนื่อง

คำถามที่พบบ่อย

ถาม: ข้อกำหนดทางเทคนิคหลักของ Omron CP1L-M40DR-A คืออะไร

ตอบ: CP1L-M40DR-A เป็นยูนิต CPU 40- จุดที่มีอินพุตดิจิตอล DC 24 ช่อง (เข้ากันได้กับ PNP/NPN) และเอาต์พุตรีเลย์ 16 ช่อง ทำงานโดยใช้แหล่งจ่ายไฟ 100–240 VAC และรองรับยูนิตขยายสูงสุด 3 ยูนิต ซึ่งขยายความจุ I/O ทั้งหมดเป็น 160 จุด ความจุของโปรแกรมคือ 10,000 ขั้นตอน และความจุหน่วยความจำข้อมูลคือ 32,000 คำ ขนาด: 150 มม. (กว้าง) × 90 มม. (สูง) × 85 มม. (ลึก); น้ำหนัก: ประมาณ 675 กรัม ช่วงอุณหภูมิในการทำงาน: 0 องศาถึง 55 องศา

ถาม: อัตราอินพุตและเอาท์พุตของ CP1L-M40DR-A เป็นเท่าใด

ตอบ: CPU มีอินพุตดิจิตอล 24 ช่องที่พิกัด 24 VDC เอาต์พุตรีเลย์ 16 ตัวได้รับพิกัด 2 A ต่อจุด หน่วยนี้มี-เอาต์พุตเสริม 24 VDC ในตัวที่มีพิกัด 300 mA ซึ่งใช้สำหรับจ่ายไฟให้กับเซ็นเซอร์ภายนอกหรืออุปกรณ์ขนาดเล็ก เวลารีเฟรช I/O ต่อยูนิตส่วนขยาย (CP1W-40EDR) คือ 0.39 ms

ถาม: Omron CP1L-M40DR-A เร็วแค่ไหน ความเร็วในการประมวลผลของมันคืออะไร?

A: CP1L-M40DR-A ดำเนินการคำสั่งพื้นฐานในเวลา 0.55 µs (ขั้นต่ำ) และคำสั่งพิเศษในเวลา 4.1 µs (ขั้นต่ำ) ค่าใช้จ่ายในการประมวลผลทั่วไปคือ 0.4 ms สำหรับลอจิกวอลุ่มขนาดใหญ่ เวลาในการสแกนต่อคำสั่งพื้นฐาน 1,000 รายการจะอยู่ที่ประมาณ 0.125 มิลลิวินาที

ถาม: หน่วยความจำและคุณสมบัติการสำรองข้อมูลของ CP1L-M40DR-A คืออะไร

ตอบ: หน่วยนี้มีหน่วยความจำโปรแกรม 10,000 ขั้นตอนและหน่วยความจำข้อมูล 32,000 คำ รองรับการสำรองข้อมูลหน่วยความจำแฟลชฟรีแบบใช้แบตเตอรี่-สำหรับโปรแกรมและพารามิเตอร์ของผู้ใช้ มีแบตเตอรี่สำรองสำหรับพื้นที่ยึด พื้นที่ DM และค่าตัวนับ โดยมีอายุการใช้งานแบตเตอรี่โดยประมาณ 5 ปีที่อุณหภูมิ 25 องศา

ถาม: ฉันจะตั้งโปรแกรมและสื่อสารกับ CP1L-M40DR-A ได้อย่างไร

ตอบ: CP1L-M40DR-A มีพอร์ต USB สำหรับการเชื่อมต่อการเขียนโปรแกรมโดยตรง สามารถเพิ่มตัวเลือกการสื่อสารผ่านบอร์ดเสริมได้: CP1W-CIF01 (RS-232C, สูงถึง 15 ม.), CP1W-CIF11 (RS-422/485, สูงถึง 50 ม.), CP1W-CIF12-V1 (RS-422/485 แบบแยก, สูงถึง 500 ม.) และ CP1W-CIF41 (อีเทอร์เน็ตที่มีพอร์ต RJ45 หนึ่งพอร์ต) ซอฟต์แวร์การเขียนโปรแกรม: CX-One (เข้ากันได้กับ Windows 7, 8.1, 10 และ 11)
