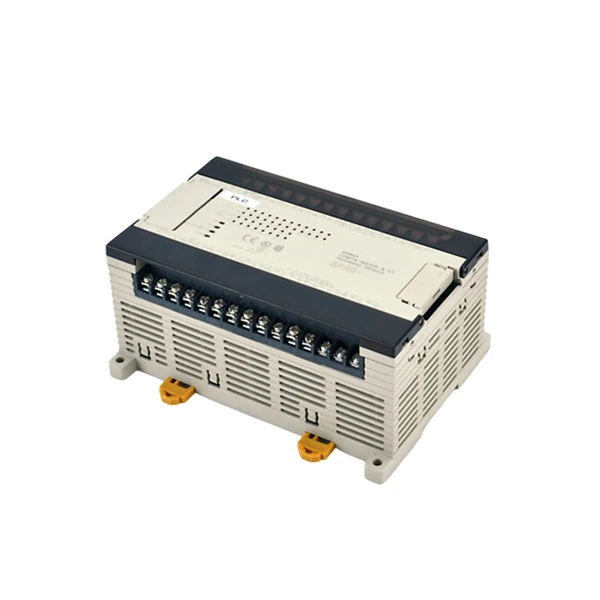

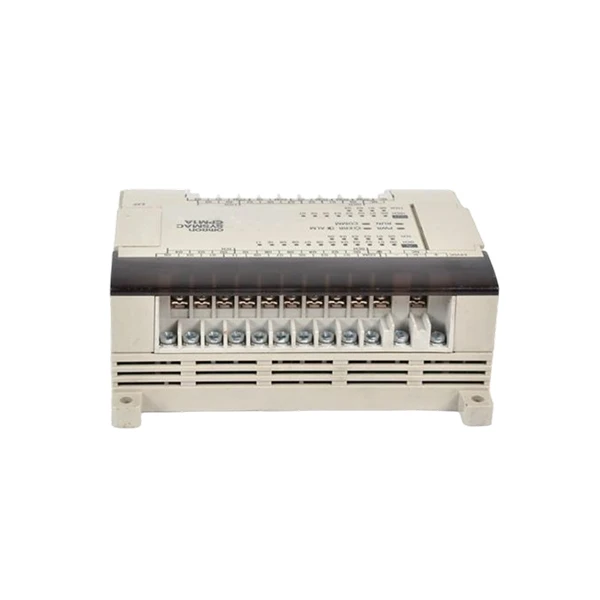

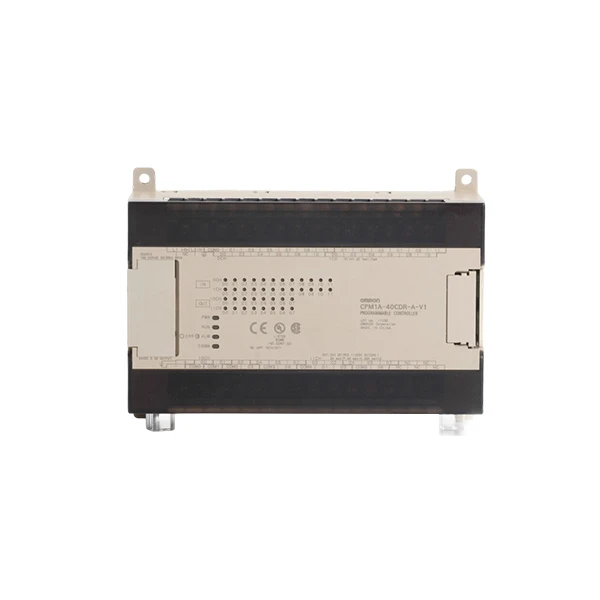

Omron CPM1A-40CDR-A-V1

ยี่ห้อ:ออมรอน
แบบอย่าง:CPM1A-40CDR-A-V1

สถานการณ์สินค้าคงคลัง:สินค้ามีอยู่ในสต็อก

คุณสมบัติของผลิตภัณฑ์

Omron CPM1A-40CDR-A-V1 เป็นตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ (PLC) ที่เชื่อถือได้ ออกแบบมาเพื่อการใช้งานระบบอัตโนมัติทางอุตสาหกรรมโดยเฉพาะ PLC ขนาดเล็กนี้จากตระกูล CPM1A ของ Omron มีความสามารถในการควบคุมที่ครอบคลุมสำหรับกระบวนการผลิตที่หลากหลาย ด้วยอินพุตดิจิตอล 24 ช่องและเอาต์พุตรีเลย์ 16 ช่อง ทำให้คุณสามารถเชื่อมโยงเซ็นเซอร์ สวิตช์ และแอคชูเอเตอร์ในระบบอัตโนมัติได้ เหมาะสำหรับเครื่องจักรขนาดเล็กถึงขนาดกลาง โดยมีช่วงแหล่งจ่ายไฟ AC ที่กว้างตั้งแต่ 85 ถึง 264V ทำให้เหมาะสำหรับการใช้งานทางอุตสาหกรรมที่หลากหลาย

CPM1A-40CDR-A-V1 มีความเร็วในการประมวลผลลอจิกที่ 0.72 ถึง 1.72 ไมโครวินาที ทำให้มั่นใจได้ว่าการดำเนินการควบคุมจะได้รับการประมวลผลอย่างรวดเร็วและมีประสิทธิภาพ อินพุตตัวเข้ารหัสในตัว (5 kHz) ช่วยให้สามารถติดตามการเคลื่อนไหวที่แม่นยำในระบบสายพานลำเลียงหรือเครื่องบรรจุภัณฑ์ PLC ยังมีหน่วยความจำโปรแกรม 2 kword และหน่วยความจำข้อมูล 1 kword ช่วยให้นักพัฒนาสามารถสร้างโปรแกรมที่ซับซ้อนในภาษาแลดเดอร์ไดอะแกรม สามารถขยายจุด I/O ได้สูงสุด 100 จุดพร้อมโมดูลเพิ่มเติม ทำให้สามารถปรับขนาดได้เพื่อตอบสนองความต้องการด้านระบบอัตโนมัติที่เพิ่มขึ้น

CPM1A-40CDR-A-V1 มีอินเทอร์เฟซการเชื่อมต่อ RS-232C เพื่อการใช้งานร่วมกับ HMI, PC และ PLC อื่นๆ ได้อย่างสะดวก ฟังก์ชันนี้ช่วยให้สามารถแลกเปลี่ยนข้อมูลแบบเรียลไทม์และการตรวจสอบระยะไกล ซึ่งช่วยปรับปรุงประสิทธิภาพของระบบ เอาต์พุตรีเลย์มีความสามารถในการสลับสูง (สูงสุด 2A ต่อช่องสัญญาณ) ทำให้เหมาะสำหรับการควบคุมมอเตอร์ โซลินอยด์ และอุปกรณ์กำลังสูงอื่นๆ ขนาดกะทัดรัด (197 มม. x 80 มม. x 75 มม.) และตัวเลือกการติดตั้งราง DIN ช่วยประหยัดพื้นที่ในตู้ควบคุม และแผงขั้วต่อแบบเปลี่ยนได้ช่วยให้การติดตั้งและบำรุงรักษาง่ายขึ้น

ข้อมูลจำเพาะ

จุด I/O	อินพุต DC 24 จุด + 16- เอาต์พุตรีเลย์จุด
เวลาตอบสนอง	หน่วงเวลาเปิด น้อยกว่าหรือเท่ากับ 15 ms หน่วงเวลาปิด น้อยกว่าหรือเท่ากับ 15 ms
ประเภทพลังงาน	ไฟฟ้ากระแสสลับ 85–264 โวลต์ (50/60 เฮิรตซ์)
ความจุโปรแกรมผู้ใช้	2,048 คำ (ขยายได้ผ่าน EEPROM)
หน่วยความจำข้อมูล	1,024 คำ (อ่าน/เขียน) + 512 คำ (อ่าน-เท่านั้น)
คำแนะนำพื้นฐาน (เช่น LD)	1.72 μs ต่อคำสั่ง
คำแนะนำในการสมัคร (เช่น MOV)	16.3 μs ต่อคำสั่ง
การใช้พลังงาน	น้อยกว่าหรือเท่ากับ 60 VA

ข้อควรระวัง

ขั้นแรก ให้ความสนใจกับสภาพแวดล้อมในการปฏิบัติงาน Omron CPM1A-40CDR-A-V1 ต้องทำงานในอุณหภูมิตั้งแต่ 0 องศาถึง 55 องศา ติดตั้งในที่แห้ง ห่างจากแสงแดดจ้า การสั่นสะเทือนสูง และก๊าซที่มีฤทธิ์กัดกร่อน กันฝุ่นออกจาก PLC เนื่องจากอาจทำให้เกิดความร้อนสูงเกินไปหรือปัญหาทางไฟฟ้า ซึ่งสอดคล้องกับข้อกำหนดการติดตั้ง Omron PLC ปกติเพื่อประสิทธิภาพที่ดีที่สุด

ประการที่สอง ยืนยันว่าเชื่อมต่อแหล่งจ่ายไฟอย่างถูกต้อง CPM1A-40CDR-A-V1 ต้องใช้แหล่งจ่ายไฟ AC 85V ถึง 264V เพื่อหลีกเลี่ยงไม่ให้สายไฟเสียหาย ให้ตรวจสอบแรงดันไฟฟ้าก่อนติดทุกครั้ง อย่าลืมปิดเครื่องโดยสมบูรณ์ก่อนเดินสายไฟหรือดำเนินการบำรุงรักษา ห้ามสัมผัสชิ้นส่วนที่มีกระแสไฟฟ้า เนื่องจากอาจส่งผลให้เกิดไฟฟ้าช็อตได้ ขั้นตอนนี้มีความสำคัญอย่างยิ่งในการรับรองความปลอดภัยของแหล่งจ่ายไฟ PLC

ประการที่สาม ใช้ขั้นตอนการเดินสายไฟที่เหมาะสม ขั้วต่ออินพุต DC 24 ช่องและขั้วต่อเอาท์พุตรีเลย์ 16 ช่องต้องเชื่อมต่อกันอย่างถูกต้อง ใช้เส้นผ่านศูนย์กลางลวดที่เหมาะสมและตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนา เพื่อหลีกเลี่ยงการลัดวงจรหรือการทำงานผิดปกติ ให้ใช้ป้ายขั้วต่อเพื่อแยกสายอินพุตและเอาต์พุต เพื่อหลีกเลี่ยงการโอเวอร์โหลด สายไฟเอาต์พุตรีเลย์ไม่ควรเกินกระแสสูงสุด 2A ต่อเอาต์พุต

คำถามที่พบบ่อย

ถาม: ข้อกำหนด I/O พื้นฐานของ Omron CPM1A-40CDR-A-V1 คืออะไร

ตอบ: Omron CPM1A-40CDR-A-V1 เป็นยูนิต CPU 40 จุดที่มีอินพุตดิจิตอล 24 ช่องและเอาต์พุตรีเลย์ 16 ช่อง ได้รับการออกแบบมาเพื่อการทำงานของแหล่งจ่ายไฟ AC ที่ 100–240 VAC, 50/60 Hz โดยมีช่วงแรงดันไฟฟ้าที่อนุญาตที่ 85–264 VAC หน่วยนี้เข้ากันได้กับการกำหนดค่าอินพุตทั้งแบบซิงก์และซอร์สซิ่ง และมีเอาต์พุต 24 VDC สำหรับจ่ายไฟให้กับเซ็นเซอร์ภายนอกหรืออุปกรณ์ขนาดเล็ก

ถาม: ความจุหน่วยความจำและข้อกำหนดการจัดเก็บโปรแกรมสำหรับ CPM1A-40CDR-A-V1 เป็นเท่าใด

ตอบ: CPM1A-40CDR-A-V1 มีความจุหน่วยความจำโปรแกรม 2,048 คำ หน่วยความจำข้อมูลประกอบด้วย DM อ่าน/เขียน 1,024 คำ และ DM แบบอ่านอย่างเดียว 512 คำ CPU รองรับความจุรีเลย์เสริมภายใน 512 จุด, รีเลย์เสริมพิเศษ 384 จุด และรีเลย์ค้างที่ประกอบด้วย 320 จุด ความจุตัวนับ/จับเวลา 128 จุด

ถาม: ความเร็วการดำเนินการคำสั่งของ CPM1A-40CDR-A-V1 คือเท่าใด

ตอบ: CPM1A-40CDR-A-V1 ดำเนินการคำสั่งลอจิกพื้นฐาน (LD) ในเวลา 1.72 μs ต่อคำสั่ง และคำสั่งการใช้งาน (MOV ฯลฯ) ในเวลา 16.3 μs ต่อคำสั่ง เวลาตอบสนองการขัดจังหวะอินพุตคือ 0.3 มิลลิวินาทีหรือน้อยกว่า โดยมีจุดขัดจังหวะภายนอก 4 จุดในรุ่น CPU 40 จุดนี้ เพื่อเป็นข้อมูลอ้างอิง ซีรีส์ Omron CP1E ในภายหลังจะดำเนินการคำสั่ง LD ที่ 1.19 μs ในขณะที่ CP1H ดำเนินการได้เร็วถึง 0.1 μs ต่อคำสั่ง LD

ถาม: ข้อกำหนดด้านแหล่งจ่ายไฟและอัตราการใช้พลังงานมีอะไรบ้าง

ตอบ: CPM1A-40CDR-A-V1 ทำงานโดยใช้แหล่งจ่ายไฟ AC 100–240 VAC, 50/60 Hz โดยมีช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาตที่ 85–264 VAC อัตราการใช้พลังงานสูงสุดอยู่ที่ 60 VA กระแสไฟกระชากได้รับการจัดอันดับสูงสุด 60 A เวลาในการทนไฟฟ้าขัดข้องคือขั้นต่ำ 10 ms หน่วยนี้มีเอาต์พุตภายนอก 24 VDC ที่พิกัด 0.3 A (300 mA) สำหรับการจ่ายไฟให้กับอุปกรณ์ภายนอก เช่น เซ็นเซอร์
