ชไนเดอร์ อิเล็คทริค TM221CE40R

ชไนเดอร์ อิเล็คทริค TM221CE40R
รายละเอียด:
ชไนเดอร์ อิเล็คทริค TM221CE40R
ยี่ห้อ: ชไนเดอร์
รุ่น: TM221CE40R
สถานการณ์สินค้าคงคลัง: มีสินค้าอยู่ในสต็อก
Schneider TM221CE40R เป็นผลิตภัณฑ์ควบคุมทางอุตสาหกรรมที่สร้างขึ้นอย่างพิถีพิถัน โดยมีตัวเครื่องที่ทนทานและทนทาน ซึ่งทนทานต่อฝุ่นละออง ความชื้น และผลกระทบทางกายภาพในระดับหนึ่งในสภาพแวดล้อมทางอุตสาหกรรมได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจ{2}}การทำงานที่มั่นคงในระยะยาว ในแง่ของการออกแบบ รูปทรงกะทัดรัดและน้ำหนักเบาทำให้ติดตั้งในตู้ควบคุมที่มีพื้นที่จำกัดได้ง่าย เค้าโครงอินเทอร์เฟซได้รับการจัดระเบียบอย่างดี- และการเดินสายไฟมีความชัดเจนและตรงไปตรงมา ซึ่งช่วยลดความยุ่งยากในการเดินสายไฟระหว่างการติดตั้งได้อย่างมาก นอกจากนี้ โลโก้ของแบรนด์ยังปรากฏให้เห็นเด่นชัด ทำให้ง่ายต่อการระบุ ทำให้ผู้ใช้สามารถตรวจสอบรุ่นและความถูกต้องของผลิตภัณฑ์ได้อย่างรวดเร็ว บรรจุภัณฑ์ได้รับการออกแบบมาเพื่อวัตถุประสงค์ในการป้องกัน ป้องกันการชนและความเสียหายระหว่างการขนส่ง เพื่อให้มั่นใจว่าผลิตภัณฑ์มาถึงในสภาพที่เหมาะสมที่สุดสำหรับผู้ใช้
ส่งคำถาม
คำอธิบาย
ส่งคำถาม
ข้อมูลจำเพาะของผลิตภัณฑ์

ยี่ห้อ:ชไนเดอร์
แบบอย่าง:TM221CE40R
ประเภทเอาต์พุต:เอาท์พุทรีเลย์
คะแนน I/O:40 จุด I/O

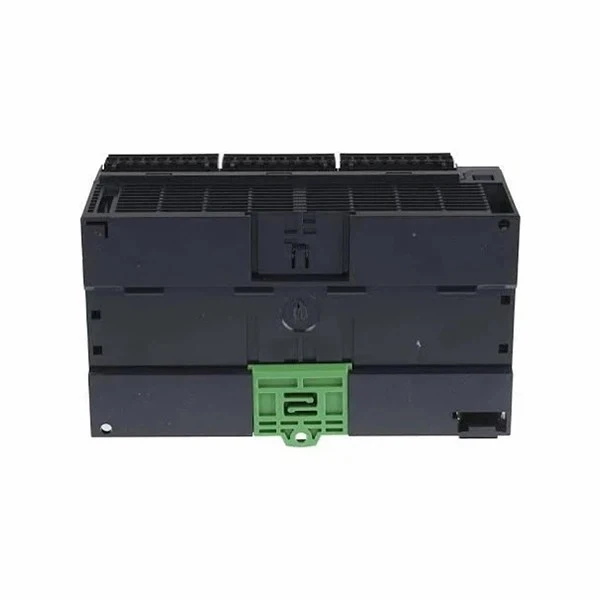

Schneider TM221CE40R
TM221CE40R

ประเภทอินพุต:อินพุตแบบแยกตามมาตรฐาน IEC 61131-2 ประเภท 1
ลอจิกอินพุต:ตรรกะอินพุตแบบแยกอาจเป็นประเภทซิงก์หรือแหล่งที่มา
การเขียนโปรแกรม ภาษา:รองรับแลดเดอร์ไดอะแกรม
อินพุตแบบอะนาล็อก ปณิธาน:10 บิต



คุณสมบัติผลิตภัณฑ์



Schneider Electric TM221CE40R เป็นตัวควบคุมลอจิกประสิทธิภาพสูง-จากซีรีส์ Modicon M221 ซึ่งได้รับการออกแบบมาเพื่อลดความซับซ้อนของโครงการระบบอัตโนมัติขนาดเล็กและขนาดกลาง-ด้วยคุณลักษณะที่ผสานรวมและประสิทธิภาพที่เชื่อถือได้ PLC ทั้งหมด-ใน-เครื่องเดียวนี้รวม CPU, อินพุตดิจิตอล 24 ตัว, เอาต์พุตรีเลย์ 16 ตัว และอินพุตอะนาล็อก 2 ตัวไว้ในหน่วยขนาดกะทัดรัดเครื่องเดียว โดยมีขนาดเพียง 160×70×90 มม. และมีน้ำหนักเพียง 0.456 กก. ติดตั้งเข้ากับตู้ควบคุมที่คับแคบได้อย่างง่ายดาย และลดเวลาในการติดตั้งลง 40% เมื่อเทียบกับการประกอบส่วนประกอบแยกกัน



ออกแบบมาเพื่อการใช้งานทั่วโลก TM221CE40R ทำงานบนแหล่งจ่ายไฟ AC ที่กว้าง 100–240 V (50/60 Hz) โดยมีช่วงแรงดันไฟฟ้า 85–264 V AC เพื่อรองรับความผันผวนของโครงข่ายไฟฟ้า ใช้เพียง 41 VA โดยไม่มีโมดูลส่วนขยายและสูงสุด 70 VA พร้อมส่วนขยายสูงสุด ทำให้ประหยัดพลังงาน-สำหรับการทำงานต่อเนื่อง แหล่งจ่ายไฟเซ็นเซอร์ 24 V DC ในตัว-จ่ายกระแสไฟ 250 mA ให้กับอุปกรณ์สนามพลังงาน ทำให้ไม่จำเป็นต้องใช้แหล่งพลังงานเพิ่มเติม



TM221CE40R มีอินพุตดิจิตอล 24 ช่อง (IEC 61131-2 ประเภท 1) ที่เข้ากันได้กับสัญญาณ 24 V DC พร้อมด้วยลอจิกซิงก์/แหล่งที่มาที่เลือกได้ อินพุตสี่อินพุตเหล่านี้ (I0, I1, I6, I7) ทำหน้าที่เป็นอินพุตความเร็วสูงโดยมีเวลาตอบสนอง 5 μs ในขณะที่อินพุตที่เหลือ 20 อินพุตมีเวลาตอบสนองเปิด 35 μs และปิด 100 μs ผู้ใช้สามารถปรับเวลาตัวกรองอินพุตเป็น 0, 3 หรือ 12 ms เพื่อให้เหมาะกับความต้องการใช้งานเฉพาะ



สำหรับการควบคุมเอาต์พุต TM221CE40R มีเอาต์พุตรีเลย์แบบเปิดตามปกติ 16 เอาต์พุตที่จัดการโหลด 5–250 V AC หรือ 5–125 V DC เอาต์พุตแต่ละตัวรองรับกระแสสูงสุด 2 A โดยสูงสุด 7 A ต่อขั้วต่อทั่วไป และทำงานด้วยเวลาตอบสนองเปิด/ปิด 10 ms รีเลย์มีอายุการใช้งานทางกลมากกว่า 20 ล้านรอบและอายุการใช้งานทางไฟฟ้า 100,000 รอบที่โหลดเต็มที่ ทำให้มั่นใจได้ถึง-ความน่าเชื่อถือในระยะยาว



อินพุตอะนาล็อกในตัว-สองตัวรับสัญญาณ 0–10 V DC ที่มีความละเอียด 10 บิต (10 mV ต่อ LSB) และเวลาการแปลง 1 ms ต่อช่องสัญญาณ อินพุตเหล่านี้มีการป้องกันอิมพีแดนซ์และแรงดันไฟฟ้าเกิน 100 kΩ สูงถึง ±13 V DC อย่างถาวร และ ±30 V DC นานสูงสุด 5 นาที ป้องกันไฟกระชากในสภาพแวดล้อมทางอุตสาหกรรม



คำถามที่พบบ่อย


ถาม: การกำหนดค่า I/O ที่แน่นอนบน TM221CE40R คืออะไร

ตอบ: TM221CE40R มีจุด I/O ทั้งหมด 40 จุด ประกอบด้วยอินพุตแยก 24 อินพุต ทั้งหมดกำหนดค่าได้เป็นซิงก์หรือแหล่งที่มา (ตรรกะเชิงบวก/ลบ) ซึ่งทำงานที่ 24 VDC พร้อมกระแสอินพุต 7 mA ในจำนวนนี้ อินพุต 4 ช่องทำหน้าที่เป็นอินพุตที่รวดเร็วพร้อมเวลาตอบสนอง 5 µs นอกจากนี้ ยูนิตนี้ยังมีอินพุตแบบอะนาล็อก 2 ช่องที่มีช่วง 0–10 VDC, ความละเอียด 10 บิต และค่า LSB ที่ 10 mV เอาต์พุตแยก 16 เอาต์พุตเป็นประเภทรีเลย์ ปกติเปิด อัตรา 2 A ต่อจุด โดยมีช่วงแรงดันเอาต์พุต 5–250 VAC หรือ 5–125 VDC

ถาม: ความจุของหน่วยความจำและความสามารถในการสำรองข้อมูลคือเท่าใด

ตอบ: ตัวควบคุมมี RAM ขนาด 256 KB สำหรับตัวแปรภายในและพื้นที่จัดเก็บแอปพลิเคชันของผู้ใช้ พร้อมด้วยหน่วยความจำแฟลชในตัว- ขนาด 256 KB สำหรับโปรแกรมและข้อมูล สำหรับการจัดเก็บข้อมูลเพิ่มเติม รองรับการ์ด SD ความจุสูงสุด 2 GB สำหรับการเก็บถาวรโปรแกรมและการบันทึกข้อมูล นาฬิกาเรียลไทม์-จะรักษาความแม่นยำ ±30 วินาทีต่อเดือนที่ 25 องศา

ถาม: สามารถเชื่อมต่อโมดูลส่วนขยายได้กี่โมดูล

ตอบ: TM221CE40R รองรับการขยายผ่านตระกูลโมดูลส่วนขยาย Modicon TM3 รองรับโมดูลส่วนขยายได้สูงสุด 7 โมดูล ทำให้มีเอาต์พุตแยกเพิ่มเติมได้สูงสุด 48 ช่องสำหรับการกำหนดค่ารีเลย์ สถาปัตยกรรมแบบโมดูลาร์นี้ช่วยให้สามารถปรับขนาดระบบจาก I/O พื้นฐาน 40 ไปจนถึงการกำหนดค่าแบบขยายที่ปรับให้เหมาะกับความต้องการของแอปพลิเคชัน

ถาม: ช่วงอุณหภูมิในการทำงานและระดับสภาพแวดล้อมคือเท่าใด

ตอบ: ตัวควบคุมทำงานในอุณหภูมิแวดล้อมตั้งแต่ -10 องศาถึง 55 องศา (14 องศา F ถึง 131 องศา F) ความทนทานต่อความชื้นสัมพัทธ์อยู่ในช่วงตั้งแต่ 10% ถึง 95% โดยไม่ควบแน่นสำหรับทั้งการทำงานและการเก็บรักษา อายุการใช้งานเชิงกลของเอาท์พุตรีเลย์อยู่ที่ 20,000,000 รอบ โดยอายุการใช้งานทางไฟฟ้าขึ้นอยู่กับสภาวะโหลด
