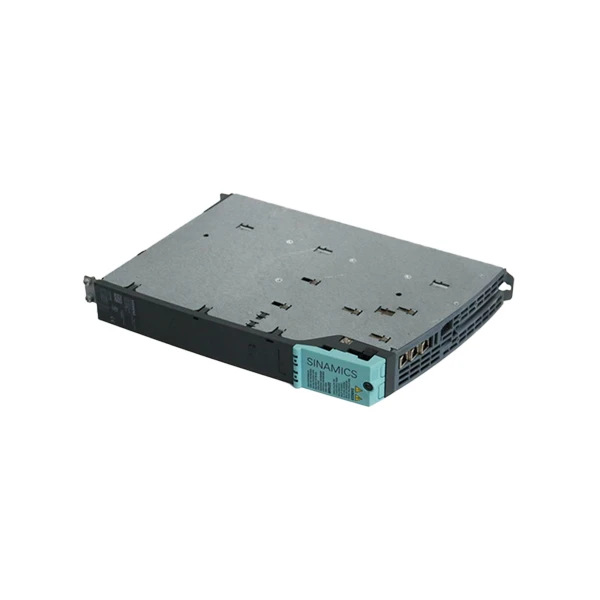

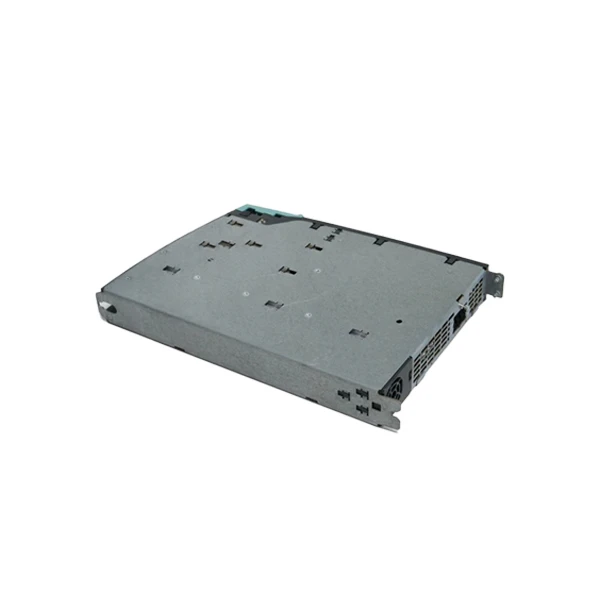

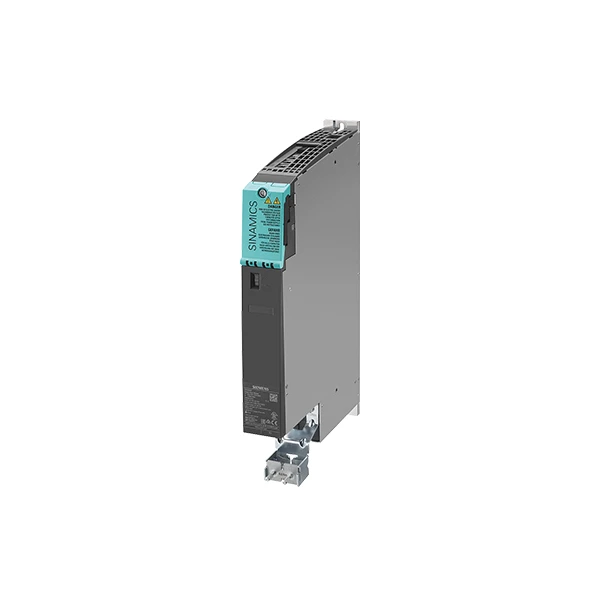

ซีเมนส์ 6SL3120-1TE15-0AA3

ยี่ห้อ:ซีเมนส์
แบบอย่าง:6SL3120-1TE15-0AA3

สถานการณ์สินค้าคงคลัง:สินค้ามีอยู่ในสต็อก

คุณสมบัติของผลิตภัณฑ์

Siemens 6SL3120-1TE15-0AA3 เป็นโมดูลมอเตอร์เดี่ยวที่เชื่อถือได้จากซีรีส์ SINAMICS S120 อันโด่งดัง ออกแบบโดย Siemens สำหรับระบบอัตโนมัติทางอุตสาหกรรมที่เชื่อถือได้ โมดูลมอเตอร์ขนาดหนังสือนี้ใช้การระบายความร้อนด้วยอากาศภายใน ทำให้มีขนาดกะทัดรัดและติดตั้งง่ายในสภาพแวดล้อมอุตสาหกรรมที่คับแคบ ขนาด กว้าง 50 มม. สูง 380 มม. ลึก 270 มม. และหนัก 5.1 กก.

Siemens 6SL3120-1TE15-0AA3 ทำงานด้วยช่วงแรงดันไฟฟ้า DC link ที่ 510-720V DC และให้เอาต์พุต AC สามเฟสที่ 400V โดยมีกระแสไฟพิกัด 5A และกำลังไฟพิกัด 2.7kW ผสานรวมกับเครือข่ายพลังงานอุตสาหกรรม TN, TT และ IT ได้อย่างง่ายดาย และแหล่งจ่ายไฟอิเล็กทรอนิกส์ 24V DC (ในช่วง 20.4-28.8V DC) ช่วยให้มั่นใจได้ถึงการทำงานที่สม่ำเสมอ โมดูลนี้มีฟังก์ชันความปลอดภัยในตัว เช่น การป้องกันการลัดวงจรของวงจรมอเตอร์ และการควบคุมเบรกเพื่อความปลอดภัย ซึ่งช่วยปกป้องอุปกรณ์และบุคลากรทางอุตสาหกรรม นอกจากนี้ยังมีอินเทอร์เฟซ DRIVE-CLiQ เพื่อการเชื่อมต่อกับหน่วยควบคุม SINAMICS S120 เช่น CU320-2 PN/DP ซึ่งช่วยให้การรวมระบบง่ายขึ้น

Siemens 6SL3120-1TE15-0AA3 ทำงานได้ดีในสภาพแวดล้อมที่หลากหลาย โดยทำงานที่อุณหภูมิตั้งแต่ 0 องศาถึง 40 องศา (ต้องลดพิกัดที่สูงกว่า 40 องศา สูงสุดที่ 55 องศา) และระดับความชื้นสัมพัทธ์ตั้งแต่ 5% ถึง 95% (ไม่มีการควบแน่น) เกรดการป้องกัน IP21/23 (ขึ้นอยู่กับการติดตั้ง) และความต้านทานการสั่นสะเทือน (สอดคล้องตามมาตรฐาน EN 60721-3-3 คลาส 3M1) ทำให้เหมาะสำหรับการใช้งานระยะยาวในสถานการณ์อุตสาหกรรมที่ยากลำบาก โมดูลนี้ยังมีป้ายชื่ออิเล็กทรอนิกส์ที่บันทึกข้อมูลผลิตภัณฑ์ที่สำคัญ ทำให้การบำรุงรักษาและการแก้ไขปัญหาง่ายขึ้นสำหรับช่างเทคนิค

ข้อมูลจำเพาะ

แบบอย่าง	6SL3120-1TE15-0AA3
ประเภทสินค้า	SINAMICS S120 โมดูลมอเตอร์เดี่ยว
ประเภทการก่อสร้าง	ขนาดหนังสือ, การระบายความร้อนด้วยอากาศภายใน
กำลังไฟฟ้าเข้า	600 V DC (แรงดันลิงค์ DC)
เอาท์พุต	สาม-เฟส 400 V AC, 5 A
กำลังไฟพิกัด	2.7 กิโลวัตต์ (3 แรงม้า)
น้ำหนัก	5.1 กก. (5440 ก.)
ขนาด	50 มม.×380 มม.×270 มม. (กว้าง×สูง×ลึก)

สถานการณ์การใช้งาน

Siemens 6SL3120-1TE15-0AA3 เป็นเลิศในด้านเครื่องจักรบรรจุภัณฑ์ โดยเฉพาะเครื่องบรรจุขนาดเล็ก อุปกรณ์ปิดผนึก และเครื่องติดฉลาก เครื่องเหล่านี้มักมีพื้นที่จำกัด ดังนั้นการออกแบบขนาดหนังสือของโมดูล (ความกว้าง 50 มม.) จึงเข้ากันได้อย่างลงตัวกับโครงสร้างที่แคบ แรงดันไฟฟ้าเชื่อมต่อ DC ที่แข็งแกร่ง (510-720V DC) และเอาต์พุต AC สามเฟส 400V ที่สอดคล้องกันทำให้มั่นใจได้ว่ากระบวนการบรรจุทำงานได้อย่างราบรื่น ไม่ว่าจะควบคุมความเร็วสายพานลำเลียงสำหรับการคัดแยกผลิตภัณฑ์หรือควบคุมความแม่นยำของหัวซีลเพื่อป้องกันการรั่วไหล สำหรับผู้ผลิต สิ่งนี้แปลว่าข้อผิดพลาดในการผลิตน้อยลงและสายการบรรจุที่มีประสิทธิภาพมากขึ้น ทำให้ Siemens 6SL3120-1TE15-0AA3 เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการควบคุมมอเตอร์ของเครื่องจักรบรรจุภัณฑ์

เครื่องจักรสิ่งทอเป็นอีกรูปแบบการใช้งานที่สำคัญสำหรับ Siemens 6SL3120-1TE15-0AA3 เครื่องจักร เช่น โครงปั่นหมาดขนาดเล็ก เครื่องทอผ้า และอุปกรณ์พันเส้นด้าย อาศัยการเคลื่อนที่แบบแกนเดียวที่แม่นยำเพื่อรักษาความตึงด้ายและคุณภาพของผ้า ฟังก์ชันความปลอดภัยแบบบูรณาการของโมดูล เช่น การป้องกันการลัดวงจรของมอเตอร์และการควบคุมเบรกเพื่อความปลอดภัย ช่วยปกป้องทั้งเครื่องจักรและผู้ปฏิบัติงานจากปัญหาที่ไม่คาดคิด การทำงานร่วมกันกับโครงข่ายไฟฟ้า TN, TT และ IT ช่วยให้สามารถรวมเข้ากับโรงงานสิ่งทอที่มีอยู่ได้อย่างง่ายดายด้วยการกำหนดค่าพลังงานที่แตกต่างกัน ไม่ว่าจะควบคุมความเร็วของเครื่องทอผ้าหรือควบคุมการพันเส้นด้าย Siemens 6SL3120-1TE15-0AA3 มอบประสิทธิภาพที่เชื่อถือได้ตามที่ผู้ผลิตสิ่งทอต้องการ

คำถามที่พบบ่อย

ถาม: Siemens 6SL3120-1TE15-0AA3 คืออะไร และฟังก์ชันหลักคืออะไร

ตอบ: Siemens 6SL3120-1TE15-0AA3 เป็นโมดูลมอเตอร์เดี่ยว SINAMICS S120 หน้าที่หลักคือทำหน้าที่เป็นอินเวอร์เตอร์ภายในระบบขับเคลื่อนแบบหลายแกน ใช้แหล่งจ่ายไฟ DC 600V จากบัส DC ที่ใช้ร่วมกัน (ได้มาจากโมดูลพลังงาน Siemens S120 แยกต่างหาก) และแปลงเป็นเอาต์พุต AC 3 เฟสแบบแปรผันเพื่อควบคุมความเร็ว แรงบิด และตำแหน่งของมอเตอร์สามเฟสตัวเดียวได้อย่างแม่นยำ

ถาม: การกำหนด "ประเภท D-" สำหรับโมดูลขนาดหนังสือนี้ส่งผลต่อประสิทธิภาพอย่างไร

ตอบ: 6SL3120-1TE15-0AA3 ถูกระบุว่าเป็นโมดูลขนาดหนังสือ "D-" การจัดหมวดหมู่นี้มีความสำคัญอย่างยิ่งต่อประสิทธิภาพแบบไดนามิก โมดูลประเภท D ได้รับการปรับให้เหมาะสมเป็นพิเศษสำหรับการใช้งานที่ต้องการการตอบสนองแบบไดนามิกสูงและรอบการโหลดไม่ต่อเนื่อง โดยให้ความสามารถในการโอเวอร์โหลดได้สูงสุดถึง 300% ในช่วงเวลาสั้นๆ ทำให้เหมาะสำหรับงานเซอร์โวที่มีความต้องการสูงในเครื่องจักร เช่น บรรจุภัณฑ์หรืออุปกรณ์การพิมพ์ เมื่อเปรียบเทียบกับโมดูลประเภท C ที่ได้รับการปรับให้เหมาะสมสำหรับการโหลดต่อเนื่อง 200%

ถาม: มอเตอร์และชุดควบคุมใดบ้างที่เข้ากันได้กับโมดูลมอเตอร์ S120 นี้

ตอบ: โมดูลขับเคลื่อน Siemens S120 นี้มีความอเนกประสงค์และสามารถควบคุมมอเตอร์สามเฟส-ได้หลายประเภท รวมถึงมอเตอร์เหนี่ยวนำ เซอร์โวมอเตอร์ซิงโครนัส มอเตอร์แรงบิด และมอเตอร์เชิงเส้น สำหรับการดำเนินการ จะต้องจับคู่กับหน่วยควบคุม SINAMICS S120 (เช่น CU320-2 PN) โมดูลเชื่อมต่อกับหน่วยควบคุมผ่านอินเทอร์เฟซ DRIVE-CLiQ ในตัว ซึ่งจัดการการกำหนดค่า คำสั่งควบคุม และการวินิจฉัยทั้งหมด
