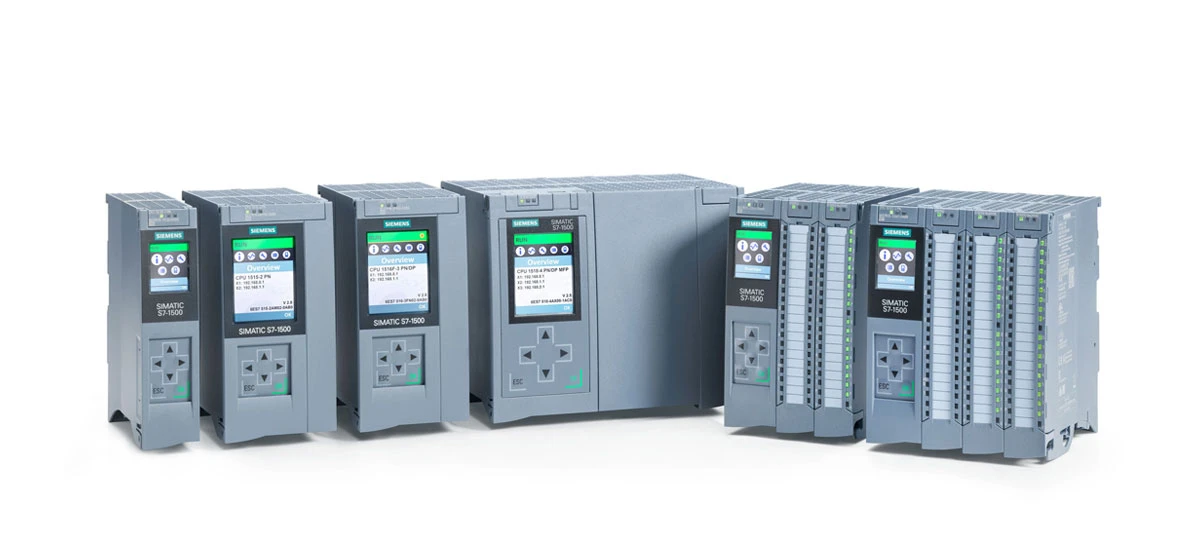

Siemens S7-1500 PLC เป็นตัวเลือกยอดนิยมสำหรับระบบอัตโนมัติทางอุตสาหกรรมเนื่องจากมีความน่าเชื่อถือและความยืดหยุ่น อย่างไรก็ตาม เช่นเดียวกับอุปกรณ์อิเล็กทรอนิกส์อื่นๆ ก็สามารถเผชิญกับข้อผิดพลาดและสัญญาณเตือนที่รบกวนการทำงานได้ คู่มือนี้จะอธิบายวิธีแก้ปัญหาทีละขั้นตอนสำหรับปัญหาที่พบบ่อยที่สุดของ Siemens S7-1500 รวมถึงรหัสข้อผิดพลาด ข้อผิดพลาดในการสื่อสาร ปัญหาโมดูล I/O และอื่นๆ ไม่ว่าคุณจะเป็นช่างเทคนิคมือใหม่หรือช่างเทคนิคที่มีประสบการณ์ เคล็ดลับที่เป็นประโยชน์เหล่านี้จะช่วยให้คุณแก้ไขปัญหาได้อย่างรวดเร็ว
ทำความเข้าใจกับรหัสข้อผิดพลาด PLC ของ Siemens S7-1500
รหัสข้อผิดพลาดเป็นข้อบ่งชี้แรกในการวินิจฉัยปัญหากับ Siemens S7-1500 PLC ของคุณ รหัสส่วนใหญ่จะปรากฏบนจอแสดงผลด้านหน้าของ PLC หรือในซอฟต์แวร์ Siemens TIA Portal ด้านล่างนี้คือรหัสข้อผิดพลาดที่พบบ่อยที่สุดและวิธีแก้ไข
รหัสข้อผิดพลาด Siemens S7-1500 8000 (ข้อผิดพลาดซอฟต์แวร์ภายใน)
อาการ: Siemens S7-1500 PLC หยุดการตอบสนอง และไฟ LED แสดงข้อผิดพลาดจะสว่างเป็นสีแดง รหัสข้อผิดพลาด 8000 บ่งชี้ถึงความผิดพลาดของซอฟต์แวร์ในระบบปฏิบัติการของ PLC
สาเหตุ: เฟิร์มแวร์เสียหาย ดาวน์โหลดโปรแกรมไม่สมบูรณ์ หรือปัญหาหน่วยความจำ
ขั้นตอนการแก้ไขปัญหา:
- รีสตาร์ท Siemens S7-1500 PLC โดยปิดเครื่องเป็นเวลา 30 วินาทีแล้วเปิดใหม่อีกครั้ง
- ตรวจสอบว่าเฟิร์มแวร์ของ PLC เป็นเวอร์ชันล่าสุดหรือไม่ ใช้ TIA Portal เพื่อดาวน์โหลดเฟิร์มแวร์เวอร์ชันล่าสุดจากเว็บไซต์อย่างเป็นทางการของ Siemens
- หากข้อผิดพลาดยังคงอยู่ ให้คืนค่า PLC กลับเป็นการตั้งค่าจากโรงงาน และ-ดาวน์โหลดโปรแกรมอีกครั้ง ตรวจสอบให้แน่ใจว่าโปรแกรมไม่มีข้อผิดพลาดทางไวยากรณ์ก่อนดาวน์โหลด
รหัสข้อผิดพลาด Siemens S7-1500 16#8004 (การสื่อสารกับโมดูล I/O ล้มเหลว)
อาการ: Siemens S7-1500 PLC ไม่สามารถสื่อสารกับโมดูล I/O ตั้งแต่หนึ่งโมดูลขึ้นไป และไฟ LED แสดงข้อผิดพลาด I/O กะพริบ
สาเหตุ: สายไฟหลวม โมดูล I/O ผิดพลาด หรือการกำหนดค่าโมดูลไม่ถูกต้อง
ขั้นตอนการแก้ไขปัญหา:
- ปิด Siemens S7-1500 PLC และตรวจสอบสายไฟระหว่าง PLC และโมดูล I/O ที่มีปัญหา ตรวจสอบให้แน่ใจว่าขั้วต่อทั้งหมดแน่นและไม่เสียหาย
- ใช้พอร์ทัล TIA เพื่อตรวจสอบการกำหนดค่าของโมดูล I/O ตรวจสอบให้แน่ใจว่าประเภทและที่อยู่ของโมดูลตรงกับการตั้งค่าทางกายภาพ
- เปลี่ยนโมดูล I/O ด้วยโมดูลที่ใช้งานได้เพื่อทดสอบว่าโมดูลเดิมมีข้อบกพร่องหรือไม่
การแก้ไขข้อผิดพลาดในการสื่อสาร PLC ของ Siemens S7-1500
ปัญหาการสื่อสารเป็นเรื่องปกติในเครือข่ายอุตสาหกรรม และ Siemens S7-1500 PLC มักจะเชื่อมต่อกับอุปกรณ์อื่นๆ ผ่าน PROFINET, อีเธอร์เน็ต หรือ Modbus ด้านล่างนี้เป็นวิธีแก้ไขปัญหาการสื่อสารทั่วไป
การแก้ไขปัญหาข้อผิดพลาดการสื่อสาร PLC ของ Siemens S7-1500 (PROFINET)
อาการ: Siemens S7-1500 PLC ไม่สามารถเชื่อมต่อกับอุปกรณ์ PROFINET (เช่น เซนเซอร์ ไดรฟ์) และไฟ LED การสื่อสารจะกะพริบเป็นสีเหลือง
สาเหตุ: ที่อยู่ IP ขัดแย้งกัน, สาย Ethernet เสียหาย หรือการกำหนดค่า PROFINET ไม่ถูกต้อง
ขั้นตอนการแก้ไขปัญหา:
- ตรวจสอบที่อยู่ IP ของ Siemens S7-1500 PLC และอุปกรณ์ PROFINET ที่เชื่อมต่อ ตรวจสอบให้แน่ใจว่าไม่มีอุปกรณ์สองเครื่องที่ใช้ที่อยู่ IP เดียวกัน (ใช้ TIA Portal หรือเครื่องมือสแกนเครือข่าย)
- ตรวจสอบสายเคเบิลอีเธอร์เน็ตว่ามีความเสียหายหรือไม่ เปลี่ยนสายเคเบิลหากมีการฉีกขาด หลุดลุ่ย หรือขั้วต่อหลวม
- ในพอร์ทัล TIA ให้ตรวจสอบการตั้งค่าเครือข่าย PROFINET ตรวจสอบให้แน่ใจว่าซับเน็ตมาสก์และเกตเวย์ตรงกันในทุกอุปกรณ์
- ทดสอบเครือข่ายด้วยเครื่องทดสอบสายเคเบิลเพื่อยืนยันความแรงของสัญญาณ
ปัญหาการเชื่อมต่ออีเทอร์เน็ตของ Siemens S7-1500
อาการ: Siemens S7-1500 PLC ไม่ปรากฏใน TIA Portal หรือสูญเสียการเข้าถึงระยะไกล
สาเหตุ: ไฟร์วอลล์บล็อกการเชื่อมต่อ การตั้งค่าอะแดปเตอร์เครือข่ายไม่ถูกต้อง หรือปัญหาเราเตอร์
ขั้นตอนการแก้ไขปัญหา:
- ปิดการใช้งานไฟร์วอลล์บนคอมพิวเตอร์ของคุณ (ชั่วคราว) เพื่อดูว่าบล็อกการสื่อสารกับ Siemens S7-1500 PLC หรือไม่
- ตรวจสอบให้แน่ใจว่าที่อยู่ IP ของคอมพิวเตอร์ของคุณอยู่ในซับเน็ตเดียวกันกับ PLC เช่น ถ้า IP ของ PLC เป็น192.168.0.10คอมพิวเตอร์ของคุณควรเป็น 192.168.0.x (x ≠ 10)
- รีสตาร์ทเราเตอร์หรือสวิตช์ที่เชื่อมต่อกับ PLC ตรวจสอบว่าอุปกรณ์อื่นๆ บนเครือข่ายสามารถเชื่อมต่ออินเทอร์เน็ตได้หรือไม่ (เพื่อตัดปัญหาเครือข่าย-ทั้งระบบ)
การแก้ไขข้อผิดพลาดของโมดูล I/O ของ Siemens S7-1500
โมดูล I/O มีความสำคัญอย่างยิ่งต่อ Siemens S7-1500 PLC ในการโต้ตอบกับเซ็นเซอร์ แอคทูเอเตอร์ และอุปกรณ์ภาคสนามอื่นๆ ข้อผิดพลาดในโมดูลเหล่านี้สามารถหยุดการผลิตได้ ดังนั้นการแก้ไขปัญหาอย่างรวดเร็วจึงเป็นสิ่งสำคัญ
การแก้ไขข้อผิดพลาดโมดูล I/O S7-1500 (ไม่มีการจ่ายไฟให้กับโมดูล)
อาการ: ไฟ LED เพาเวอร์ของโมดูล I/O ดับอยู่ และ Siemens S7-1500 PLC รายงานข้อผิดพลาด "ไม่พบโมดูล"
สาเหตุ: แหล่งจ่ายไฟผิดพลาด ขั้วต่อสายไฟหลวม หรือโมดูลเสียหาย
ขั้นตอนการแก้ไขปัญหา:
- ตรวจสอบหน่วยจ่ายไฟ (PSU) ของ Siemens S7-1500 PLC ตรวจสอบให้แน่ใจว่า PSU เชื่อมต่อกับแหล่งพลังงานที่เสถียร และแรงดันไฟฟ้าอยู่ภายในช่วงที่ต้องการ (ปกติคือ 24V DC)
- ตรวจสอบขั้วต่อสายไฟบนโมดูล I/O ถอดปลั๊กและ-เสียบขั้วต่ออีกครั้งเพื่อให้แน่ใจว่าแน่นพอดี
- ใช้มัลติมิเตอร์ทดสอบกำลังไฟฟ้าเอาท์พุตของ PSU หากแรงดันไฟฟ้าต่ำเกินไปหรือเป็นศูนย์ ให้เปลี่ยน PSU
- หากโมดูลยังไม่มีไฟ ให้เปลี่ยนเป็นโมดูลที่ใช้งานได้เพื่อยืนยันข้อผิดพลาด
ปัญหาสัญญาณอินพุต/เอาท์พุตของโมดูล S7-1500 I/O ของ Siemens
อาการ: โมดูล I/O อ่านสัญญาณเซ็นเซอร์ (อินพุต) หรือควบคุมแอคชูเอเตอร์ (เอาต์พุต) ไม่ถูกต้อง
สาเหตุ: สายไฟไม่ถูกต้อง เซ็นเซอร์/แอคชูเอเตอร์ผิดพลาด หรือข้อผิดพลาดในการกำหนดค่าโมดูล
ขั้นตอนการแก้ไขปัญหา:
- สำหรับโมดูลอินพุต: ถอดเซ็นเซอร์ออกแล้วทดสอบด้วยมัลติมิเตอร์ ตรวจสอบให้แน่ใจว่าเซ็นเซอร์ส่งสัญญาณที่ถูกต้อง (เช่น 0-10V สำหรับเซ็นเซอร์แอนะล็อก เปิด/ปิดสำหรับเซ็นเซอร์ดิจิทัล)
- สำหรับโมดูลเอาต์พุต: ตรวจสอบสายไฟของแอคชูเอเตอร์ ตรวจสอบให้แน่ใจว่าโหลดอยู่ภายในพิกัดปัจจุบันของโมดูล (เช่น 2A ต่อช่องสัญญาณสำหรับเอาท์พุตดิจิทัล)
- ในพอร์ทัล TIA ให้ตรวจสอบประเภทสัญญาณของโมดูล I/O (แอนะล็อก/ดิจิทัล) และช่วง ปรับการกำหนดค่าหากไม่ตรงกับเซ็นเซอร์/แอคทูเอเตอร์
- สลับเซ็นเซอร์/แอคชูเอเตอร์กับเซ็นเซอร์ที่ใช้งานได้เพื่อแยกแยะข้อผิดพลาดของอุปกรณ์
วิธีแก้ไขข้อความแจ้งเตือน Siemens S7-1500
ข้อความแจ้งเตือนบน Siemens S7-1500 PLC ให้การแจ้งเตือนแบบเรียลไทม์เกี่ยวกับปัญหาของระบบ สัญญาณเตือนส่วนใหญ่จะเชื่อมโยงกับข้อผิดพลาดเฉพาะ และการแก้ไขสาเหตุที่แท้จริงจะทำให้สัญญาณเตือนหายไป
Siemens S7-1500 Alarm 16#0001 (สัญญาณเตือนโอเวอร์โหลด)
อาการ: ไฟ LED โอเวอร์โหลด CPU ของ Siemens S7-1500 PLC สว่างขึ้น และข้อความแจ้งเตือนปรากฏใน TIA Portal
สาเหตุ: งานเบื้องหลังมากเกินไป ขนาดของโปรแกรมใหญ่ หรือมีการรับส่งข้อมูลการสื่อสารสูง
ขั้นตอนการแก้ไขปัญหา:
- ใช้เครื่องมือตรวจสอบ "โหลด CPU" ของพอร์ทัล TIA เพื่อระบุว่างานใดที่ทำให้เกิดการโอเวอร์โหลด
- ปรับโปรแกรมให้เหมาะสมโดยการลบโค้ดที่ไม่จำเป็นออกหรือแบ่งงานใหญ่ออกเป็นงานเล็ก ๆ
- ลดการรับส่งข้อมูลการสื่อสารโดยการจำกัดจำนวนการแลกเปลี่ยนข้อมูลกับอุปกรณ์อื่นๆ (เช่น ใช้การแลกเปลี่ยนข้อมูลแบบวนสำหรับข้อมูลที่สำคัญเท่านั้น)
- หากยังมีโอเวอร์โหลดอยู่ ให้อัปเกรดเป็นรุ่น CPU ของ Siemens S7-1500 ที่มีประสิทธิภาพสูงกว่า- (เช่น 1511C ถึง 1513C)
Siemens S7-1500 Alarm 16#8010 (หน่วยความจำเต็ม)
อาการ: PLC ไม่สามารถจัดเก็บข้อมูลใหม่หรือดาวน์โหลดโปรแกรมได้ และสัญญาณเตือนหน่วยความจำเต็มจะถูกทริกเกอร์
สาเหตุ: การใช้หน่วยความจำสำรอง ไฟล์บันทึกขนาดใหญ่ หรือบล็อกโปรแกรมที่ไม่ได้ใช้มากเกินไป
ขั้นตอนการแก้ไขปัญหา:
- ในพอร์ทัล TIA ให้ตรวจสอบการใช้หน่วยความจำของ Siemens S7-1500 PLC ลบบล็อกโปรแกรม บล็อกฟังก์ชัน (FB) และการเรียกใช้ฟังก์ชัน (FC) ที่ไม่ได้ใช้
- ล้างไฟล์บันทึกและข้อมูลชั่วคราวที่จัดเก็บไว้ในหน่วยความจำของ PLC
- ลดการใช้หน่วยความจำที่เก็บไว้โดยทำเครื่องหมายเฉพาะข้อมูลสำคัญ (เช่น เซ็ตพอยต์) ว่าเป็นข้อมูลที่ถูกเก็บรักษา
- หากหน่วยความจำยังเต็ม ให้อัพเกรดการ์ดหน่วยความจำของ PLC (เช่น จาก 4GB เป็น 8GB)
การแก้ไขปัญหาแหล่งจ่ายไฟ PLC ของ Siemens S7-1500
แหล่งจ่ายไฟที่เสถียรถือเป็นสิ่งสำคัญสำหรับ Siemens S7-1500 PLC เพื่อให้ทำงานได้อย่างถูกต้อง ปัญหาเกี่ยวกับพลังงานอาจทำให้เกิดข้อผิดพลาดแบบสุ่มหรือการปิดระบบโดยสมบูรณ์
ความผันผวนของพลังงาน PLC ของ Siemens S7-1500
อาการ: PLC รีสตาร์ทโดยไม่คาดคิด หรือรหัสข้อผิดพลาดที่เกี่ยวข้องกับพลังงาน (เช่น 16#8002) ปรากฏขึ้น
สาเหตุ: แรงดันไฟหลักไม่เสถียร หน่วยจ่ายไฟผิดปกติ หรือแรงดันไฟกระชาก
ขั้นตอนการแก้ไขปัญหา:
- ใช้มัลติมิเตอร์เพื่อวัดแรงดันไฟหลัก ตรวจสอบให้แน่ใจว่าอยู่ภายในช่วงการทำงานของ PLC (ปกติคือ 100-240V AC)
- ติดตั้งอุปกรณ์ป้องกันไฟกระชากเพื่อป้องกัน PLC ของ Siemens S7-1500 จากแรงดันไฟกระชาก (พบได้ทั่วไปในสภาพแวดล้อมทางอุตสาหกรรม)
- ตรวจสอบชุดจ่ายไฟเพื่อดูสัญญาณของความเสียหาย (เช่น ชิ้นส่วนที่ถูกไฟไหม้ เสียงที่ผิดปกติ) เปลี่ยน PSU หากชำรุด
- สำหรับการใช้งานที่สำคัญ ให้ใช้เครื่องสำรองไฟ (UPS) เพื่อจ่ายไฟสำรองในช่วงที่ไฟดับ
Siemens S7-1500 PLC ไม่มีไฟฟ้า (ไม่มีไฟ LED สว่าง)
อาการ: Siemens S7-1500 PLC ไม่มีไฟฟ้า และไม่มีไฟ LED ใดติดสว่าง
สาเหตุ: สายไฟหลุด ปลั๊กไฟชำรุด หรือ PSU เสียหาย
ขั้นตอนการแก้ไขปัญหา:
- ตรวจสอบว่าสายไฟเชื่อมต่อกับ PLC และเต้ารับไฟฟ้าอย่างแน่นหนาหรือไม่
- ทดสอบปลั๊กไฟกับอุปกรณ์อื่น (เช่น หลอดไฟ) เพื่อยืนยันว่าใช้งานได้
- หากเต้ารับใช้งานได้ ให้เปลี่ยนสายไฟด้วยสายไฟที่ใช้งานได้
- หาก PLC ยังไม่มีไฟ ให้เปลี่ยน PSU ติดต่อฝ่ายสนับสนุนด้านเทคนิคของ Siemens หาก PSU ใหม่ไม่สามารถแก้ไขปัญหาได้
การบำรุงรักษาเชิงป้องกันสำหรับ Siemens S7-1500 PLC
เพื่อลดความเสี่ยงของข้อผิดพลาดและสัญญาณเตือน การบำรุงรักษาเชิงป้องกันเป็นประจำจึงเป็นสิ่งสำคัญ ปฏิบัติตามเคล็ดลับเหล่านี้เพื่อให้ Siemens S7-1500 PLC ของคุณทำงานได้อย่างราบรื่น:
- รักษาความสะอาดของโมดูล PLC และ I/O ฝุ่นและเศษขยะอาจทำให้เกิดความร้อนสูงเกินไปหรือไฟฟ้าลัดวงจรได้ ใช้ลมอัดเพื่อทำความสะอาดช่องระบายอากาศและขั้วต่อ
- อัปเดตเฟิร์มแวร์ของ PLC และซอฟต์แวร์ TIA Portal เป็นประจำ Siemens ออกการอัปเดตเพื่อแก้ไขข้อบกพร่องและปรับปรุงประสิทธิภาพ
- สำรองข้อมูลโปรแกรม PLC และการกำหนดค่าทุกสัปดาห์ จัดเก็บข้อมูลสำรองไว้ในตำแหน่งที่ปลอดภัย (เช่น ที่เก็บข้อมูลบนคลาวด์ ฮาร์ดไดรฟ์ภายนอก)
- ตรวจสอบสายไฟและขั้วต่อทุกเดือน ขันการเชื่อมต่อที่หลวมให้แน่นและเปลี่ยนสายเคเบิลที่เสียหาย
- ตรวจสอบอุณหภูมิของ PLC ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมการติดตั้งอยู่ในช่วงที่แนะนำ (0-60 องศาสำหรับรุ่นส่วนใหญ่)
เมื่อทำตามขั้นตอนการแก้ปัญหาและเคล็ดลับการบำรุงรักษาเหล่านี้ คุณจะสามารถแก้ไขปัญหาทั่วไปส่วนใหญ่กับ Siemens S7-1500 PLC ได้อย่างรวดเร็ว หากคุณพบข้อผิดพลาดอย่างต่อเนื่อง โปรดติดต่อฝ่ายสนับสนุนด้านเทคนิคของ Siemens หรือช่างเทคนิคที่ได้รับการรับรองเพื่อขอความช่วยเหลือเพิ่มเติม โปรดจำไว้ว่า การวินิจฉัยที่แม่นยำเป็นขั้นตอนแรกในการแก้ไขปัญหาอย่างมีประสิทธิภาพ โดยเริ่มต้นด้วยการระบุรหัสข้อผิดพลาดหรืออาการก่อนดำเนินการเสมอ
