ในโลกอุตสาหกรรมที่เปลี่ยนแปลงอย่างรวดเร็ว-ในปัจจุบัน ระบบอัตโนมัติเป็นกุญแจสำคัญในการทำให้โรงงานและสิ่งอำนวยความสะดวกต่างๆ ทำงานได้อย่างราบรื่น หัวใจสำคัญของระบบอัตโนมัติหลายๆ ระบบคือ Programmable Logic Controller (PLC)- ซึ่งเป็นเครื่องมือที่ทำหน้าที่เหมือน "สมอง" ในการควบคุมเครื่องจักร ตรวจสอบกระบวนการ และทำให้การปฏิบัติงานมีประสิทธิภาพ หนึ่งใน PLC ที่ได้รับความไว้วางใจมากที่สุดในอุตสาหกรรม ได้แก่ Siemens S7 1500. ไม่ว่าคุณจะเพิ่งเริ่มใช้ระบบอัตโนมัติทางอุตสาหกรรมหรือต้องการเรียนรู้เพิ่มเติมเกี่ยวกับวิธีการทำงานของระบบนี้ การทำความเข้าใจโมดูลและโครงสร้างแร็คของระบบก็ถือเป็นสิ่งสำคัญ บทความนี้จะแจกแจงรายละเอียดพื้นฐานของ Siemens S7 1500 ตั้งแต่ความเป็นมาและบทบาทของระบบอัตโนมัติไปจนถึงส่วนต่างๆ ที่ประกอบเป็นระบบ ในตอนท้าย คุณจะมีความเข้าใจที่ชัดเจนเกี่ยวกับวิธีการทำงานกับแร็คและโมดูลของมัน และวิธีที่ทั้งสองมารวมกันเพื่อขับเคลื่อนแอปพลิเคชัน-ในโลกแห่งความเป็นจริง
Siemens S7 1500 คืออะไรและมีบทบาทในระบบอัตโนมัติทางอุตสาหกรรมอย่างไร

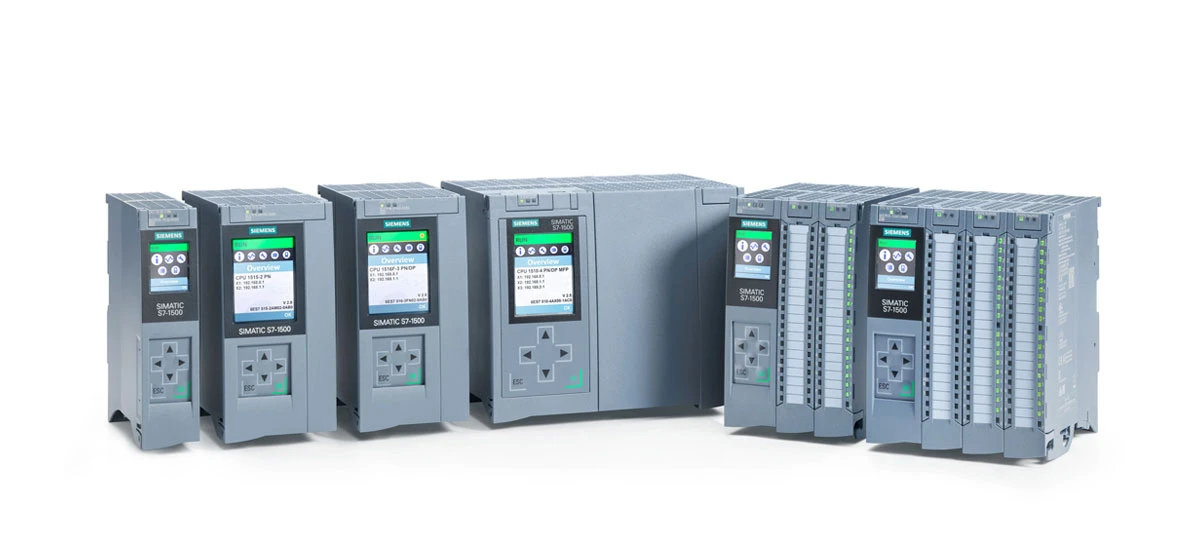

Siemens S7 1500 คือตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) ที่ทรงพลัง ซึ่งออกแบบมาสำหรับระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ มีความโดดเด่นด้วยความน่าเชื่อถือ ความยืดหยุ่น และความสามารถในการรับมือกับงานที่ซับซ้อนในโรงงาน โรงไฟฟ้า และโรงงานผลิต ต่างจาก PLC รุ่นเก่าตรงที่ Siemens S7 1500 ใช้การออกแบบโมดูลาร์ ซึ่งหมายความว่าสามารถปรับแต่งด้วยโมดูลต่างๆ เพื่อให้เหมาะกับความต้องการใช้งานเฉพาะได้ วิธีการแบบแยกส่วนนี้ทำให้ Siemens S7 1500 เป็นตัวเลือกอันดับต้นๆ สำหรับธุรกิจที่ต้องการปรับขนาดระบบอัตโนมัติโดยไม่ต้องเปลี่ยนตัวควบคุมทั้งหมด ไม่ว่าคุณจะควบคุมสายการผลิต ติดตามการใช้พลังงาน หรือจัดการแขนหุ่นยนต์ Siemens S7 1500 มอบประสิทธิภาพและความคล่องตัวที่จำเป็นสำหรับการดำเนินงานที่มีประสิทธิภาพ
ข้อมูลเบื้องต้นเกี่ยวกับโครงสร้างแร็คของ Siemens S7 1500
ส่วนประกอบสำคัญของแร็ค Siemens S7 1500
ชั้นวางของ Siemens S7 1500 เป็นแกนหลักที่ยึดและเชื่อมต่อโมดูลระบบทั้งหมด โดยทำหน้าที่เป็นอินเทอร์เฟซทางกายภาพและทางไฟฟ้า ช่วยให้มั่นใจได้ถึงการสื่อสารที่ราบรื่นระหว่างส่วนประกอบต่างๆ ประเภทชั้นวางที่พบบ่อยที่สุดสำหรับ Siemens S7 1500 ได้แก่ UR1 (Universal Rack 1) และ UR2 (Universal Rack 2) UR1 รองรับได้ถึง 8 โมดูล ในขณะที่ UR2 สามารถรองรับได้ถึง 18 โมดูล- ทำให้เหมาะสำหรับระบบขนาดใหญ่ แต่ละแร็คมีช่องสำหรับ CPU (หน่วยประมวลผลกลาง) แหล่งจ่ายไฟ และโมดูลอินพุต/เอาท์พุต (I/O) ต่างๆ การออกแบบของชั้นวางช่วยให้ติดตั้งได้ง่าย: โมดูลเลื่อนเข้าไปในช่องและล็อคเข้าที่ พร้อมด้วยขั้วต่อในตัวที่ไม่จำเป็นต้องเดินสายเพิ่มเติม การตั้งค่าแบบพลักแอนด์เพลย์-และ-นี้ช่วยประหยัดเวลาระหว่างการติดตั้งและบำรุงรักษา ซึ่งเป็นข้อได้เปรียบที่สำคัญของ Siemens S7 1500.
เคล็ดลับการกำหนดค่าแร็คโมดูลาร์ของ Siemens S7 1500
เมื่อกำหนดค่าแร็ค Siemens S7 1500 สิ่งสำคัญคือต้องปฏิบัติตามหลักเกณฑ์พื้นฐานเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด ขั้นแรก ต้องติดตั้ง CPU ในช่องแรกของแร็ค-ซึ่งเป็นที่ที่สมองของระบบอยู่ เพื่อประมวลผลข้อมูลและคำสั่งทั้งหมด ถัดไป ควรวางโมดูลจ่ายไฟ (PS) ไว้ในช่องที่สองเพื่อให้พลังงานที่เสถียรแก่โมดูลที่เชื่อมต่อทั้งหมด หลังจากนั้น คุณสามารถเพิ่มโมดูล I/O ในช่องที่เหลือ ตามลำดับที่เหมาะสมสำหรับการใช้งานของคุณ ตัวอย่างเช่น หากคุณต้องการอินพุตดิจิทัลเพิ่มเติม คุณสามารถติดตั้งโมดูลอินพุตดิจิทัลหลายโมดูลติดกัน การตรวจสอบความสามารถในการรับน้ำหนักของชั้นวางถือเป็นสิ่งสำคัญเช่นกัน โดยแต่ละโมดูลจะดึงพลังงาน ดังนั้นควรหลีกเลี่ยงการบรรทุกเกินพิกัดในชั้นวางด้วยจำนวนโมดูลที่เกินกว่าที่สามารถรองรับได้ การทำตามขั้นตอนเหล่านี้จะช่วยให้คุณสร้างการกำหนดค่าชั้นวางโมดูลาร์ของ Siemens S7 1500 ที่เชื่อถือได้ ซึ่งทำงานได้อย่างราบรื่นกับงานระบบอัตโนมัติของคุณ
โมดูลสำคัญของ Siemens S7 1500
โมดูล CPU S7 1500 สำหรับระบบอัตโนมัติทางอุตสาหกรรม
CPU คือหัวใจของระบบ Siemens S7 1500 โดยจะประมวลผลตรรกะของโปรแกรม สื่อสารกับอุปกรณ์อื่นๆ และควบคุมโมดูล I/O CPU รุ่นทั่วไปได้แก่ 1511C, 1513C, 1516F และ 1518F-ซึ่งแต่ละรุ่นแตกต่างกันไปตามความเร็วในการประมวลผล ความจุหน่วยความจำ และ-คุณลักษณะในตัว ตัวอย่างเช่น 1516F เป็น CPU ที่ไม่ปลอดภัย-ซึ่งเหมาะสำหรับแอปพลิเคชันที่มีความสำคัญด้านความปลอดภัย (เช่น ระบบหยุดฉุกเฉิน) โมดูล CPU ของ Siemens S7 1500 ยังรองรับภาษาการเขียนโปรแกรมหลายภาษา เช่น Ladder Logic (LAD), Function Block Diagram (FBD) และ Structured Control Language (SCL) ทำให้วิศวกรสามารถเขียนโปรแกรมตามความเชี่ยวชาญของพวกเขาได้อย่างง่ายดาย ด้วยเวลาการประมวลผลที่รวดเร็ว (บางรุ่นรองรับคำสั่งได้ถึง 1 ล้านคำสั่งต่อวินาที) โมดูล S7 1500 CPU สำหรับระบบอัตโนมัติทางอุตสาหกรรมช่วยให้มั่นใจได้ว่างานต่างๆ จะดำเนินการได้อย่างรวดเร็วและแม่นยำ
โมดูล I/O แบบดิจิทัลและอนาล็อก
โมดูล I/O เป็นสิ่งจำเป็นสำหรับ Siemens S7 1500 ในการโต้ตอบกับโลกทางกายภาพ โมดูลอินพุตดิจิทัล (DI) รับสัญญาณจากเซ็นเซอร์ (เช่น พรอกซิมิตี้เซนเซอร์หรือปุ่มกด) ในขณะที่โมดูลเอาต์พุตดิจิทัล (DO) ส่งสัญญาณไปยังแอคชูเอเตอร์ (เช่น มอเตอร์หรือโซลินอยด์วาล์ว) โมดูลอินพุตแบบอะนาล็อก (AI) วัดค่าต่อเนื่อง (เช่น อุณหภูมิหรือความดันจากเทอร์โมคัปเปิล) และอุปกรณ์ควบคุมโมดูลเอาต์พุตแบบอะนาล็อก (AO) ที่ต้องใช้สัญญาณแปรผัน (เช่น ไดรฟ์ความถี่แปรผันสำหรับมอเตอร์) ข้อมูลจำเพาะของโมดูลอินพุตดิจิทัลของ Siemens S7 1500 แตกต่างกันไปตามรุ่น: บางตัวรองรับจุดอินพุต 8, 16 หรือ 32 จุด โดยมีช่วงแรงดันไฟฟ้า 24V DC หรือ 120V AC โมดูลเหล่านี้ได้รับการออกแบบให้มีความทนทาน พร้อมการป้องกันสัญญาณรบกวนทางไฟฟ้าและสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง ไม่ว่าคุณจะต้องตรวจสอบเซ็นเซอร์บางตัวหรือควบคุมแอคทูเอเตอร์หลายสิบตัว Siemens S7 1500 ก็มีโมดูล I/O ที่ตรงกับความต้องการของคุณ
โมดูลการสื่อสาร
โมดูลการสื่อสารช่วยให้ Siemens S7 1500 เชื่อมต่อกับอุปกรณ์และเครือข่ายอื่นๆ ตัวเลือกทั่วไป ได้แก่ โมดูล Ethernet, โมดูล Profinet และโมดูล Modbus โมดูลอีเธอร์เน็ตช่วยให้ PLC สามารถสื่อสารกับคอมพิวเตอร์, HMI (อินเทอร์เฟซของมนุษย์-) และระบบคลาวด์-สำหรับการตรวจสอบระยะไกล โมดูล Profinet ใช้สำหรับการสื่อสารแบบเรียลไทม์-ที่รวดเร็วกับอุปกรณ์ Profinet อื่นๆ (เช่น หุ่นยนต์อุตสาหกรรมหรือระบบการมองเห็น) ในทางกลับกัน โมดูล Modbus รองรับการสื่อสารกับอุปกรณ์รุ่นเก่าที่ใช้โปรโตคอล Modbus โมดูลเหล่านี้ติดตั้งและกำหนดค่าได้ง่าย ช่วยให้ Siemens S7 1500 สามารถบูรณาการเข้ากับเครือข่ายอัตโนมัติที่มีอยู่ได้อย่างราบรื่น ด้วยความสามารถด้านการสื่อสาร-ในตัว Siemens S7 1500 สามารถแบ่งปันข้อมูลกับระบบอื่นๆ ปรับปรุงประสิทธิภาพโดยรวมและการมองเห็นในกระบวนการทางอุตสาหกรรม
การขยายระบบ Siemens S7 1500 ของคุณ
วิธีขยายโมดูลระบบ Siemens S7 1500
เมื่อธุรกิจของคุณเติบโตขึ้น คุณอาจต้องขยายระบบ Siemens S7 1500 เพื่อเพิ่มจุด I/O หรือคุณลักษณะใหม่ๆ ข่าวดีก็คือการออกแบบโมดูลาร์ของ Siemens S7 1500 ทำให้การขยายเป็นเรื่องง่าย หากต้องการขยาย ให้เริ่มต้นด้วยการตรวจสอบว่าชั้นวางปัจจุบันของคุณมีช่องว่างหรือไม่-หากใช่ คุณสามารถเพิ่มโมดูลใหม่ได้โดยตรง (เช่น โมดูลอินพุตดิจิทัลเพิ่มเติมหรือโมดูลการสื่อสาร) หากแร็คของคุณเต็ม คุณสามารถเพิ่มแร็คส่วนขยาย (โดยใช้สายเคเบิลต่อขยายของแร็ค) เพื่อเชื่อมต่อโมดูลเพิ่มเติมได้ เมื่อขยาย ตรวจสอบให้แน่ใจว่าโมดูลใหม่เข้ากันได้กับรุ่น CPU ของคุณ-โมดูล Siemens S ทั้งหมด7 1500 ได้รับการออกแบบมาเพื่อทำงานร่วมกับระบบ แต่การตรวจสอบความเข้ากันได้ในแค็ตตาล็อกฮาร์ดแวร์ของ Siemens ยังคงเป็นสิ่งสำคัญ นอกจากนี้ คุณจะต้องอัปเดตโปรแกรม PLC ให้รู้จักโมดูลใหม่ ซึ่งสามารถทำได้โดยใช้ซอฟต์แวร์ Siemens TIA Portal การทำตามขั้นตอนเหล่านี้จะช่วยให้คุณขยายโมดูลระบบ Siemens S7 1500 โดยไม่กระทบต่อการดำเนินงานที่มีอยู่
S7 1500 คำแนะนำในการติดตั้งชั้นวาง
การติดตั้งชั้นวางอย่างเหมาะสมเป็นสิ่งสำคัญอย่างยิ่งต่อความปลอดภัยและประสิทธิภาพของระบบ Siemens S7 1500 ควรติดตั้งชั้นวางบนพื้นผิวที่มั่นคง (เช่น แผงควบคุม) โดยใช้ขายึดที่ให้มา สิ่งสำคัญคือต้องเว้นพื้นที่รอบๆ ชั้นวางให้เพียงพอสำหรับการระบายอากาศ-โมดูลที่สร้างความร้อนระหว่างการทำงาน และการไหลเวียนของอากาศที่เหมาะสมจะช่วยป้องกันความร้อนสูงเกินไป ระยะห่างที่แนะนำคืออย่างน้อย 10 ซม. เหนือและใต้ชั้นวาง และ 5 ซม. ในแต่ละด้าน เมื่อติดตั้งชั้นวางหลายชั้น (สำหรับการขยาย) ให้จัดวางในแนวตั้งเพื่อประหยัดพื้นที่และช่วยให้เข้าถึงโมดูลได้ง่าย คุณควรยึดชั้นวางด้วยสกรูเพื่อป้องกันการเคลื่อนไหวระหว่างการสั่นสะเทือน (พบได้ทั่วไปในโรงงานอุตสาหกรรม) การปฏิบัติตามหลักเกณฑ์การติดตั้งชั้นวาง S7 1500 เหล่านี้จะช่วยปกป้องระบบของคุณและรับประกันว่าระบบจะทำงานได้อย่างน่าเชื่อถือเป็นเวลาหลายปี
การใช้งานจริงของ Siemens S7 1500
Siemens S7 1500 ถูกนำมาใช้ในการใช้งานทางอุตสาหกรรมที่หลากหลาย เนื่องจากมีการออกแบบแบบโมดูลาร์และประสิทธิภาพอันทรงพลัง ในการผลิต จะควบคุมสายการประกอบ เพื่อให้มั่นใจว่าเครื่องจักรทำงานสอดคล้องกันเพื่อผลิตสินค้าได้อย่างมีประสิทธิภาพ ในภาคพลังงาน จะตรวจสอบและควบคุมระบบการผลิตไฟฟ้า (เช่น แผงโซลาร์เซลล์หรือกังหันลม) เพื่อเพิ่มประสิทธิภาพการผลิตพลังงาน ในอุตสาหกรรมยานยนต์ บริษัทจะจัดการแขนหุ่นยนต์ที่ใช้ประกอบรถยนต์ ปรับปรุงความแม่นยำและความเร็ว นอกจากนี้ Siemens S7 1500 ยังใช้ในการผลิตอาหารและเครื่องดื่ม โดยจะควบคุมอุณหภูมิและความดันเพื่อรักษาคุณภาพของผลิตภัณฑ์ ไม่ว่าคุณจะดำเนินธุรกิจในโรงงานขนาดเล็กหรือโรงงานอุตสาหกรรมขนาดใหญ่ Siemens S7 1500 สามารถปรับแต่งให้ตรงตามความต้องการของคุณด้วยโมดูลและการกำหนดค่าแร็คที่เหมาะสม
