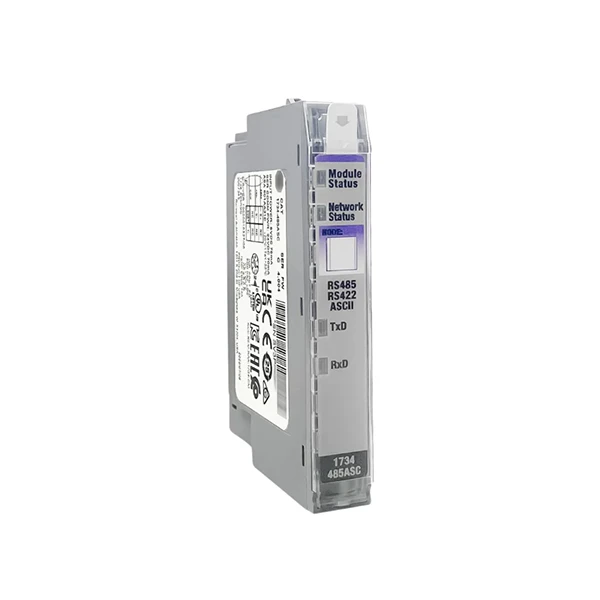

อัลเลน แบรดลีย์ 1734-485ASC

ยี่ห้อ:อัลเลน แบรดลีย์
แบบอย่าง:1734-485ASC

สถานการณ์สินค้าคงคลัง:สินค้ามีอยู่ในสต็อก

คุณสมบัติของผลิตภัณฑ์

Allen Bradley 1734-485ASC เป็นโมดูลการสื่อสารแบบอนุกรม RS-485 ที่เชื่อถือได้ ซึ่งออกแบบมาเป็นพิเศษสำหรับระบบ I/O แบบกระจาย Point I/O ของ Allen Bradley โดยทำหน้าที่เป็นตัวเชื่อมโยงที่สำคัญระหว่างโมดูล Point I/O และอุปกรณ์ภาคสนามอุตสาหกรรม-เช่น ตัวแปลงความถี่ มิเตอร์อัจฉริยะ และ-PLC ของบริษัทอื่น- ช่วยให้การแลกเปลี่ยนข้อมูลแบบสองทิศทางมีความเสถียรในการตั้งค่าระบบอัตโนมัติ รองรับโปรโตคอลอุตสาหกรรมที่ใช้กันอย่างแพร่หลายหลายโปรโตคอล รวมถึงโปรโตคอล DF1 ที่เป็นกรรมสิทธิ์ของ Allen Bradley (ฟูล-ดูเพล็กซ์/ครึ่ง{-ดูเพล็กซ์) และโปรโตคอล DH-485 รวมถึงโปรโตคอล Modbus RTU สากล (ทั้งในโหมดไคลเอนต์และเซิร์ฟเวอร์) ซึ่งหมายความว่าสามารถเชื่อมต่อกับอุปกรณ์ Allen Bradley และอุปกรณ์ของบริษัทอื่นได้อย่างราบรื่น ช่วยลดปัญหาความเข้ากันได้ในสภาพแวดล้อมระบบผสม

Allen Bradley 1734-485ASC มีบิตข้อมูลที่กำหนดค่าได้ (7 หรือ 8), บิตหยุด (1, 1.5 หรือ 2) และพาริตี (ไม่มี คู่ หรือคี่) อัตรารับส่งข้อมูลอยู่ระหว่าง 1200 bps ถึง 115200 bps เพื่อลดการสะท้อนของสัญญาณและรับประกันการถ่ายโอนข้อมูลที่เสถียร โมดูลจึงมีพอร์ตดิฟเฟอเรนเชียล RS-485 พอร์ตเดียวพร้อมพิน A+, B- และ GND รวมถึงตัวต้านทานปลายสาย 120Ω ในตัวที่สามารถเปิดใช้งานผ่านสวิตช์ Dip หรือซอฟต์แวร์ สามารถรองรับโหนดได้สูงสุด 32 โหนดบนบัสโดยไม่ต้องใช้รีพีทเตอร์ และระยะการส่งข้อมูลสูงถึง 1200 เมตรที่ 9600 bps (พร้อมสายคู่บิดเกลียวหุ้มฉนวน) และประมาณ 150 เมตรที่ 115200 bps

Allen Bradley 1734-485ASC เข้ากันได้กับคอนโทรลเลอร์ซีรีส์ Logix ของ Allen Bradley เช่น ControlLogix, CompactLogix และ FlexLogix และติดตั้งบนราง DIN มาตรฐาน 35 มม. (ต้องใช้ฐาน Point I/O) ซอฟต์แวร์ Studio 5000 Logix Designer (เวอร์ชัน 24 หรือสูงกว่า) ใช้สำหรับการกำหนดค่า ทำให้สามารถเปลี่ยนแปลงพารามิเตอร์ออนไลน์ได้โดยไม่ต้องหยุดระบบ เมื่อใช้ร่วมกับฐานแบบถอดเปลี่ยนได้ทันที (เช่น 1734-TB3H) จะอำนวยความสะดวกในการสับเปลี่ยนโดยด่วนเพื่อเพิ่มความสะดวกสบาย ช่วยให้เปลี่ยนโมดูลได้ในขณะที่ระบบเปิดอยู่เพื่อลดเวลาหยุดทำงานให้เหลือน้อยที่สุด

ข้อมูลจำเพาะ

แบบอย่าง	1734-485ASC
ชุด	ซีรีส์ Allen Bradley Point I/O
ประเภทโมดูล	โมดูลแปลงการสื่อสารแบบอนุกรม RS-485
การรับรอง	UL, cUL, CE, ATEX, IEC 61010-1
อินเตอร์เฟซการสื่อสาร	อินเทอร์เฟซอนุกรมดิฟเฟอเรนเชียลแบบสมดุล RS-485
โทโพโลยี	รสบัส
โหนดสูงสุด	32
ขนาด (ยาว × กว้าง × สูง)	118 มม. × 32 มม. × 110 มม

ข้อควรระวัง

ขั้นแรก เมื่อติดตั้ง Allen Bradley 1734-485ASC ให้ใช้ฐาน Point I/O ที่ใช้ร่วมกันได้เสมอ (เช่น 1734-TB, 1734-TB3 หรือ 1734-TB3H) แหล่งจ่ายไฟและการส่งสัญญาณจะหยุดชะงักหากติดตั้งโมดูลโดยตรงบนราง DIN ขนาด 35 มม. โดยไม่มีฐาน ตรวจสอบให้แน่ใจว่าฐานยึดเข้ากับรางอย่างแน่นหนาเพื่อหลีกเลี่ยงปัญหาด้านพลังงานหรือการสื่อสารที่ไม่ดีเนื่องจากการเชื่อมต่อที่หลวม

จับคู่ขั้วต่ออย่างระมัดระวังเมื่อเดินสายพอร์ต RS-485: เชื่อมต่อ X (RS{6}}485 A+) ของโมดูลกับขั้วต่อ A+ ที่ตรงกันของอุปกรณ์ภาคสนาม, Y (RS-485 B-) กับ B- และ G เพื่อส่งสัญญาณกราวด์ (GND) ก่อนเปิดเครื่อง ให้-ตรวจสอบสายไฟอีกครั้ง เนื่องจากการสลับ A+ และ B- จะรบกวนการสื่อสาร สำหรับการเชื่อมต่อ RS-485 ให้ใช้สายเคเบิลตีเกลียวคู่ที่มีฉนวนหุ้ม (เช่น Belden 9841) เพื่อลด EMI เพื่อป้องกันสัญญาณรบกวน ให้เก็บสายเคเบิลให้ห่างจากสายไฟฟ้าแรงสูงและสายมอเตอร์ เพิ่มตัวทำซ้ำ RS-485 (เช่น Allen Bradley 1784-KTCX) เพื่อเพิ่มระยะและรักษาคุณภาพสัญญาณสำหรับความยาวของบัสที่ยาวกว่า 150 เมตร (ที่อัตรารับส่งข้อมูลสูง) หรือมากกว่า 32 โหนด เปิดใช้งานตัวต้านทานการสิ้นสุด 120Ω ในตัว (ผ่านสวิตช์ DIP หรือซอฟต์แวร์ Studio 5000) เมื่อโมดูลอยู่ที่ปลายด้านใดด้านหนึ่งของบัส RS-485 ซึ่งช่วยลดการสะท้อนของสัญญาณและปรับปรุงความเสถียรในการส่งข้อมูล

คำถามที่พบบ่อย

ถาม: โมดูล Allen Bradley 1734-485ASC ใช้ทำอะไร

ตอบ: Allen-Bradley 1734-485ASC เป็นโมดูลอินเทอร์เฟซแบบอนุกรม POINT I/O ที่เชื่อมโยงอุปกรณ์ RS-485 หรือ RS-422 ASCII- เช่น เครื่องอ่านบาร์โค้ด เครื่องชั่งน้ำหนัก เซ็นเซอร์วิชัน เครื่องพิมพ์แบบอนุกรม และจอแสดงผลแบบอนุกรม- ไปยังตัวควบคุม Logix ภายในสถาปัตยกรรม I/O แบบกระจาย โดยให้ช่องทางการสื่อสารอนุกรมฟูลดูเพล็กซ์ช่องเดียวที่ทำงานที่อัตราบอดที่ผู้ใช้เลือกได้ตั้งแต่ 300 bps ถึง 38400 bps ช่วยให้สามารถถ่ายโอนข้อมูลบน ASCII ระหว่างอุปกรณ์ต่อพ่วงและระบบควบคุม Rockwell Automation

ถาม: 1734-485ASC รองรับอัตรารับส่งข้อมูลเท่าใด

ตอบ: 1734-485ASC รองรับอัตราบอดที่เลือกได้ตั้งแต่ 300 bps ถึง 38400 bps รวมถึงอัตรามาตรฐานต่อไปนี้: 300, 600, 1200, 2400, 4800, 9600, 19200 และ 38400 bps

ถาม: 1734-485ASC ใช้พลังงานเท่าใด

ตอบ: 1734-485ASC กินไฟ 15 mA ที่แหล่งจ่ายไฟปกติ 24 V DC โดยมีช่วงแรงดันไฟฟ้าในการทำงานอยู่ที่ 10 V DC ถึง 28.8 V DC บนแบ็คเพลน POINTBus (ด้าน 5 V DC) โมดูลจะดึงกระแสไฟ 75 mA การกระจายความร้อนสูงสุดคือ 0.75 W ที่ 28.8 V DC เทียบเท่ากับ 2.5 BTU/ชั่วโมง

ถาม: รอยเท้าทางกายภาพของโมดูลคืออะไร?

A: 1734-485ASC มีขนาดกว้าง 12 มม. สูง 56 มม. และลึก 75.5 มม. ช่วยให้สามารถติดตั้งในแนวนอนหรือแนวตั้งได้โดยไม่จำเป็นต้องลดพิกัด และรองรับการถอดและการแทรกภายใต้กำลังไฟ (RIUP) ช่วยให้สามารถเปลี่ยนโมดูลได้ทันทีโดยไม่ต้องปิดระบบ

ถาม: ฉันจะต่อสายและติดตั้งโมดูล 1734-485ASC ได้อย่างไร

ตอบ: 1734-485ASC เชื่อมต่อกับเครือข่าย RS-485 หรือ RS-422 ผ่านบล็อกเทอร์มินัลแบบถอดได้ (RTB) โดยเฉพาะชุดประกอบฐานสายไฟ 1734-TB หรือ 1734-TBS เพื่อการติดตั้งที่เหมาะสม ให้ใส่โมดูลเข้าไปในชั้นวาง POINT I/O หมุนสวิตช์กุญแจบนฐานติดตั้งไปที่ตำแหน่ง 2 และเดินสายสายเคเบิลเครือข่ายไปยังตำแหน่งที่เหมาะสมบนแผงขั้วต่อ
