อัลเลน แบรดลีย์ 1756-DHRIO D

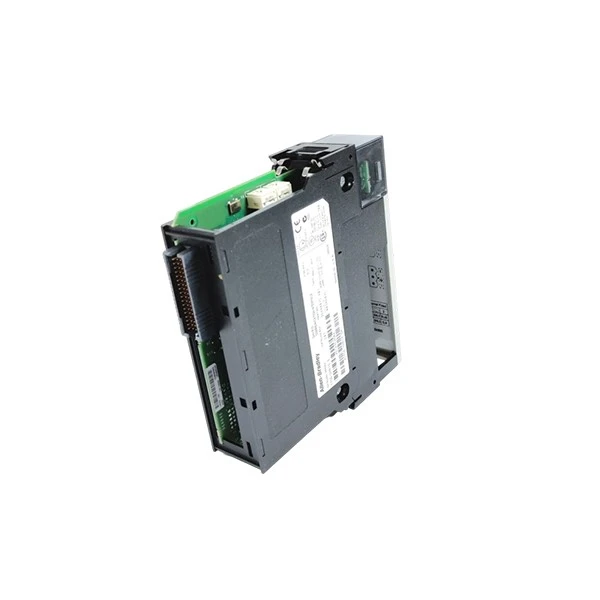

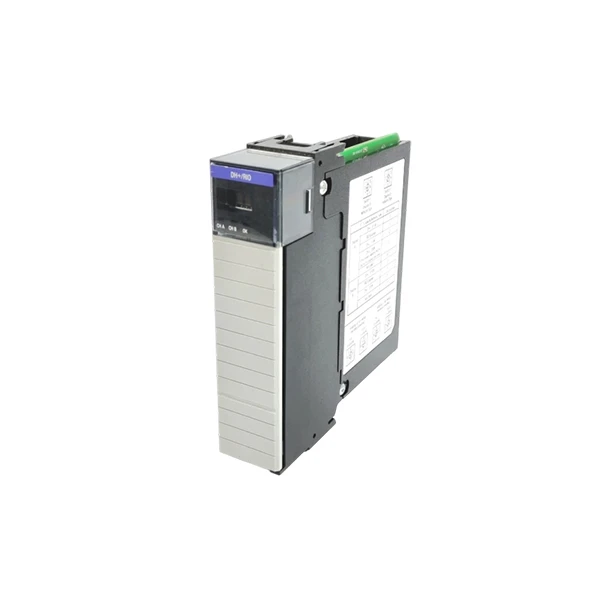

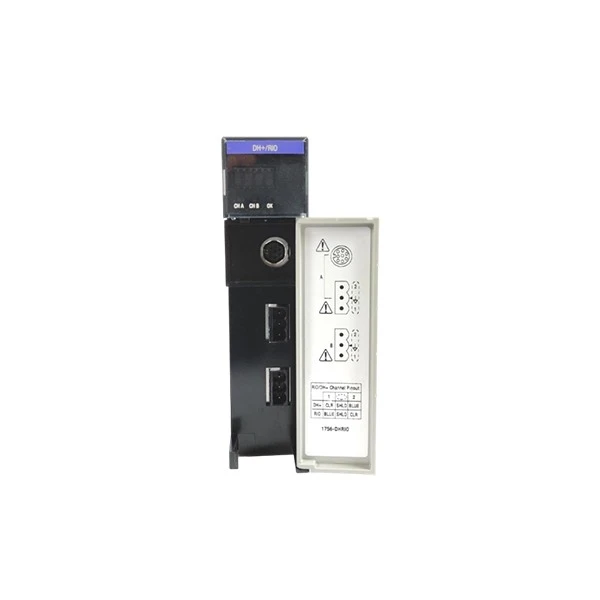

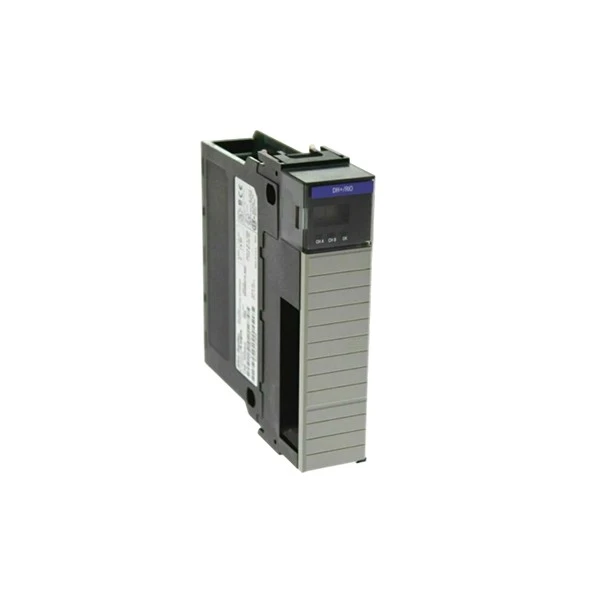

Allen Bradley 1756-DHRIO/D เป็นโมดูลการสื่อสารที่เชื่อถือได้ซึ่งสร้างขึ้นสำหรับระบบ ControlLogix โดยเฉพาะ ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการถ่ายโอนข้อมูลทางอุตสาหกรรมและการเชื่อมต่อ I/O ระยะไกล โมดูลนี้เข้ากันได้อย่างลงตัวกับชั้นวาง 1756 ControlLogix ซึ่งใช้ช่องเพียงช่องเดียว ทำให้มีพื้นที่ว่างสำหรับส่วนประกอบอื่นๆ ของระบบ มีการออกแบบตัวเครื่องแบบเปิดและมีน้ำหนักเพียง 0.293 กิโลกรัม (0.64 ปอนด์) ซึ่งทำให้การติดตั้งทำได้ง่าย 1756-DHRIO/D รองรับโปรโตคอลอุตสาหกรรมที่สำคัญสองโปรโตคอล: Data Highway Plus (DH+) และ Remote I/O (RIO) ซึ่งช่วยให้สามารถสื่อสารได้อย่างราบรื่นระหว่างอุปกรณ์ในเครือข่ายอุตสาหกรรม ประกอบด้วยช่องทางการสื่อสาร 2 ช่อง (ช่อง A และช่อง B) แต่ละช่องมีขั้วต่อ 3 พิน รวมถึงพอร์ต DIN ขนาดเล็ก 8 พินที่เชื่อมต่อแบบขนานกับช่อง A เพื่อความเป็นไปได้ในการเชื่อมต่อที่ยืดหยุ่นมากขึ้น

Allen Bradley 1756-DHRIO/D รองรับอัตราบอดที่แตกต่างกันสามแบบ: 57.6 บอด, 115.2 บอด และ 230.4 บอด ความเร็วแต่ละระดับสอดคล้องกับความยาวสายเคเบิลสูงสุดที่กำหนดเพื่อให้สามารถรับส่งข้อมูลได้อย่างเสถียร - 3,048 เมตรที่ความเร็วต่ำสุด, 1,524 เมตรที่ความเร็วปานกลาง และ 762 เมตรที่ความเร็วสูงสุด เพื่อประสิทธิภาพที่ดีที่สุด สามารถใช้งานร่วมกับสายเคเบิลแฝดแกน Belden 89463 (20AWG, 0.52 มม.²) ซึ่งสามารถทนต่ออุณหภูมิได้สูงถึง 200 องศา (392 องศา F) ซึ่งยอดเยี่ยมสำหรับการใช้งานในอุตสาหกรรมที่ยากลำบาก

1756-DHRIO/D ดึงกระแสไฟ 1.7 mA ที่ 5V และ 850 mA ที่ 24V จากแบ็คเพลน มีอัตราการสิ้นเปลืองพลังงานสูงสุดที่ 4.5 วัตต์ และกระจายหน่วยความร้อนบริติช 15.4 หน่วยต่อชั่วโมง ทำงานได้อย่างมีประสิทธิภาพในอุณหภูมิตั้งแต่ 0 องศาถึง 60 องศา (32 องศา F ถึง 140 องศา F) ทำให้เหมาะสำหรับสภาพแวดล้อมการปฏิบัติงานในโรงงานส่วนใหญ่ โมดูลนี้ยังมีการเชื่อมต่อในระดับสูง เนื่องจากสามารถรองรับการเชื่อมต่อ Logix ได้สูงสุด 32 รายการ ในขณะเดียวกันก็ทำหน้าที่เป็นอะแดปเตอร์และเครื่องสแกนเพื่อเชื่อมต่ออุปกรณ์ I/O, PLC, SLC และอุปกรณ์อัจฉริยะอื่นๆ ที่อยู่ห่างไกล สามารถส่งข้อมูลผ่านชั้นวางได้สูงสุด 3 ตู้และเครือข่ายการสื่อสาร 4 เครือข่าย ทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรมขนาดใหญ่
