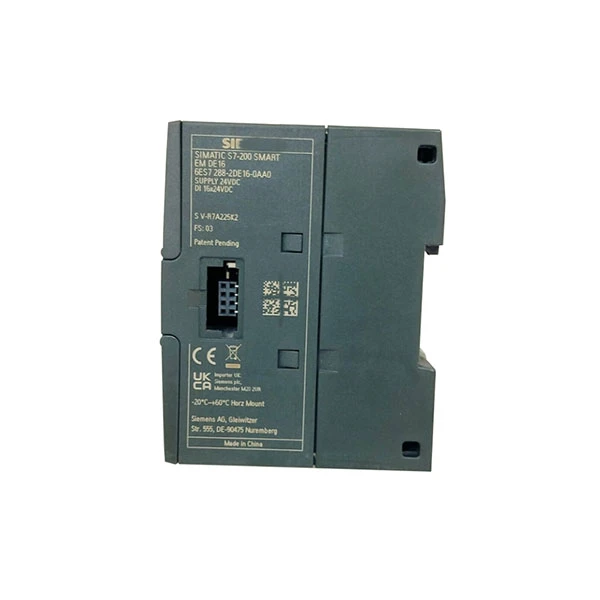

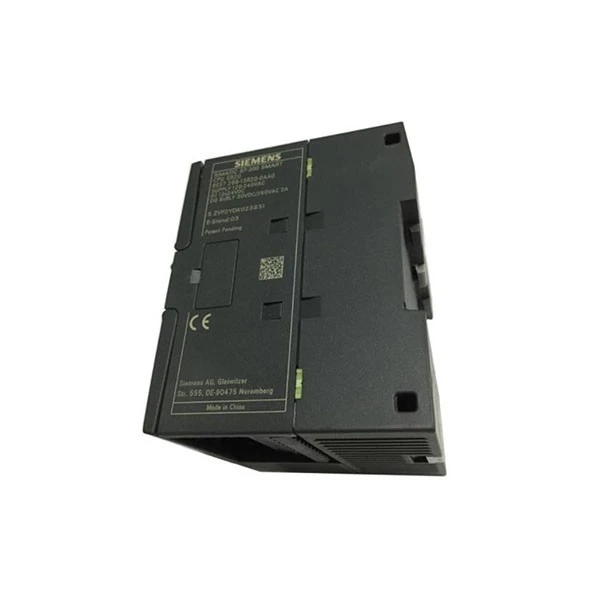

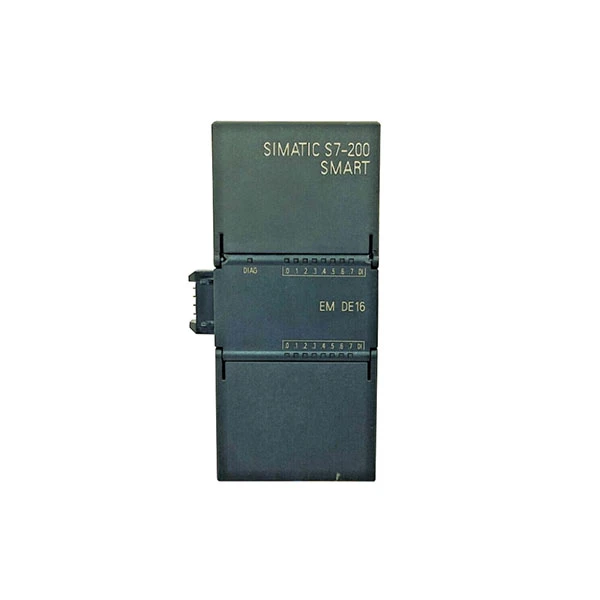

ซีเมนส์ 6ES7288-2DE16-0AA0

ยี่ห้อ:ซีเมนส์
แบบอย่าง:6ES7288-2DE16-0AA0

สถานการณ์สินค้าคงคลัง:สินค้ามีอยู่ในสต็อก

คุณสมบัติของผลิตภัณฑ์

Siemens 6ES7288-2DE16-0AA0 เป็นโมดูลขยายอินพุตดิจิทัลคุณภาพสูงจากกลุ่มผลิตภัณฑ์ SIMATIC S7-200 SMART ได้รับการพัฒนาโดยเฉพาะเพื่อรวมเข้ากับระบบ SIMATIC S7-200 SMART PLC ทำให้ผู้ใช้สามารถเพิ่มจำนวนช่องอินพุตดิจิทัลสำหรับการทำงานอัตโนมัติทางอุตสาหกรรมได้

โมดูล 6ES7288-2DE16-0AA0 ของ Siemens มีจุดอินพุตดิจิตอล 16 จุด โดยแยกออกเป็นสองกลุ่ม กลุ่มละ 8 จุด รองรับทั้งประเภทอินพุตซิงก์และแหล่งที่มา และเป็นไปตามมาตรฐาน IEC 61131-2 ประเภท 1 ทำให้สามารถจับคู่กับเซ็นเซอร์และสวิตช์ต่างๆ ในระบบควบคุมอุตสาหกรรมได้อย่างง่ายดาย โมดูลอินพุตดิจิทัล 6ES7288-2DE16-0AA0 มีแรงดันไฟฟ้าอินพุตที่กำหนด 24V DC, ช่วงแรงดันไฟฟ้าน้อยกว่า 5V DC สำหรับสัญญาณ "0" และ 15V ถึง 30V DC สำหรับสัญญาณ "1" ช่วงแรงดันไฟฟ้านี้ทำให้เหมาะสำหรับการตั้งค่าการควบคุม 24V DC อุตสาหกรรมส่วนใหญ่

เมื่อใช้อินพุต 24V DC แต่ละช่องของ Siemens 6ES7288-2DE16-0AA0 จะมีกระแสปกติที่ 4mA และกระแสสูงสุดต่อช่องสามารถสูงถึง 5.5mA เมื่อแรงดันไฟฟ้าอินพุตเป็น 30V DC เวลาตอบสนองของโมดูลคือ 15 มิลลิวินาทีที่แรงดันไฟฟ้าอินพุตที่กำหนด ช่วยให้มั่นใจในการตรวจจับสัญญาณอินพุตที่รวดเร็วและแม่นยำ ซึ่งเป็นสิ่งสำคัญสำหรับแอปพลิเคชันควบคุมทางอุตสาหกรรมแบบเรียลไทม์ Siemens 6ES7288-2DE16-0AA0 ดึง 5V DC จากโมดูล CPU โดยมีการใช้งานกระแสไฟฟ้าปกติที่ 85mA และสูงสุด 105mA และการใช้พลังงานทั้งหมดประมาณ 1.5W ซึ่งประหยัดพลังงานและไม่สร้างภาระให้กับระบบมากเกินไป

ข้อมูลจำเพาะ

แบบอย่าง	6ES7288-2DE16-0AA0
ประเภทสินค้า	โมดูลขยายอินพุตดิจิตอล 16 จุด (DI)
ชื่อสินค้า	SIMATIC S7-200 โมดูลขยายอินพุตดิจิตอลอัจฉริยะ EM DI16
ประเภทอินพุต	อ่างล้างจาน / แหล่งที่มา
จำนวนจุดอินพุต	16 คะแนน แบ่งเป็น 2 กลุ่ม (กลุ่มละ 8 คะแนน)
แรงดันไฟฟ้าอินพุตที่กำหนด	24V DC (±20%)
ระดับการป้องกัน	IP20 (แผงด้านหน้า)
ขนาด (กว้าง × สูง × ลึก)	45 มม. × 100 มม. × 81 มม

สถานการณ์การใช้งาน

การตรวจสอบอุปกรณ์เครื่องกลเป็นอีกหนึ่งกรณีการใช้งานที่สำคัญสำหรับ Siemens 6ES7288-2DE16-0AA0 โดยจะตรวจสอบปั๊ม มอเตอร์ และเครื่องมือกลในโรงงานผลิตอย่างต่อเนื่อง ตัวอย่างเช่น ระบบจดจำเมื่อมอเตอร์สตาร์ทหรือเมื่อเครื่องมือกลหยุดทำงาน เมื่อมีสิ่งผิดปกติเกิดขึ้น ระบบจะส่งคำเตือนไปยัง PLC ทันที ช่วยให้เจ้าหน้าที่ซ่อมบำรุงแก้ไขปัญหาได้เร็วขึ้น หลีกเลี่ยงความเสียหายของอุปกรณ์ และลดค่าใช้จ่ายในการบำรุงรักษา ประสิทธิภาพที่สม่ำเสมอและความง่ายในการติดตั้งทำให้เป็นที่นิยมสำหรับจุดประสงค์นี้

นอกจากนี้ Siemens 6ES7288-2DE16-0AA0 ยังนำไปใช้ในอุตสาหกรรมกระบวนการและการบำบัดน้ำอีกด้วย ใช้ในโรงงานเคมีและบำบัดน้ำเพื่อรวบรวมข้อมูลกระบวนการที่จำเป็น เช่น ระดับของเหลว ความดัน และอัตราการไหล โดยจะส่งข้อมูลไปยัง PLC อย่างเหมาะสม ช่วยให้พนักงานสามารถปรับขั้นตอนและหลีกเลี่ยงอุบัติเหตุได้ ตัวอย่างเช่น ในโรงบำบัดน้ำ ระบบจะตรวจสอบระดับถังเก็บน้ำและสถานะของปั๊มเพื่อให้แน่ใจว่าการทำงานราบรื่นและน้ำคุณภาพสูง ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับโครงการดังกล่าว

นอกจากนี้ Siemens 6ES7288-2DE16-0AA0 ยังเหมาะสำหรับคลังสินค้า โลจิสติกส์ และระบบอัตโนมัติในอาคาร ในศูนย์โลจิสติกส์ ระบบจะทำงานร่วมกับเซ็นเซอร์เพื่อระบุตำแหน่งของสินค้า สถานะสายพานลำเลียง และการเปิดประตูคลังสินค้า ส่งผลให้มีการคัดแยกอัตโนมัติและลดการใช้แรงงานคน ระบบอัตโนมัติในอาคารใช้สัญญาณจากหน้าสัมผัสประตูและสวิตช์เพื่อควบคุมแสงสว่าง เครื่องปรับอากาศ และระบบรักษาความปลอดภัย ส่งผลให้ประหยัดพลังงานและเพิ่มความปลอดภัย ความสามารถในการปรับตัวช่วยให้มั่นใจได้ถึงประสิทธิภาพสูงสุดทั้งในสภาพแวดล้อมทางอุตสาหกรรมและการก่อสร้าง

คำถามที่พบบ่อย

ถาม: ซีเมนส์ 6ES7288-2DE16-0AA0 คืออะไร

ตอบ: Siemens 6ES7288-2DE16-0AA0 เป็นโมดูลขยายอินพุตดิจิทัล (EM) สำหรับซีรีส์ SIMATIC S7-200 SMART PLC โมดูลนี้ปรับปรุงระบบ PLC ของคุณด้วยอินพุตดิจิตอลแยก 16 ช่อง (16xDI) ช่วยให้คุณสามารถเชื่อมต่อและตรวจสอบสัญญาณไบนารีจากอุปกรณ์ต่างๆ เช่น ปุ่มกด ลิมิตสวิตช์ พรอกซิมิตี้เซนเซอร์ และหน้าสัมผัสรีเลย์ หน้าที่หลักของมันคือการเพิ่มความสามารถ I/O ของ S7-200 SMART CPU ขนาดเล็ก ช่วยให้ทำงานอัตโนมัติที่ซับซ้อนมากขึ้น

ถาม: ซอฟต์แวร์ใดที่ใช้ในการตั้งโปรแกรมและกำหนดค่าโมดูลนี้

ตอบ: 6ES7288-2DE16-0AA0 ได้รับการตั้งโปรแกรมและกำหนดค่าด้วยซอฟต์แวร์ Siemens STEP 7-Micro/WIN SMART แตกต่างจาก Siemens PLC ระดับไฮเอนด์ซึ่งใช้ TIA Portal ซีรีส์ S7-200 SMART มีสภาพแวดล้อมการเขียนโปรแกรมที่ใช้งานง่ายเป็นของตัวเอง ในการตั้งค่า System Block ของซอฟต์แวร์ เพียงเพิ่มโมดูล EM DI16 ลงในการกำหนดค่า CPU ของคุณ ซอฟต์แวร์จะกำหนดที่อยู่อินพุต (เช่น I0.0 ถึง I1.7) ซึ่งคุณสามารถใช้ในลอจิกแลดเดอร์ (LAD) หรือภาษาคอมพิวเตอร์อื่นๆ ในภายหลังได้
