ซีเมนส์ 6ES7540-1AD00-0AA0

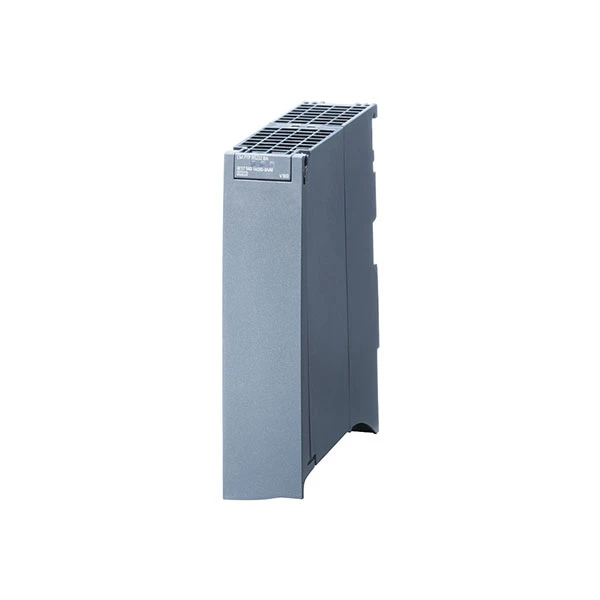

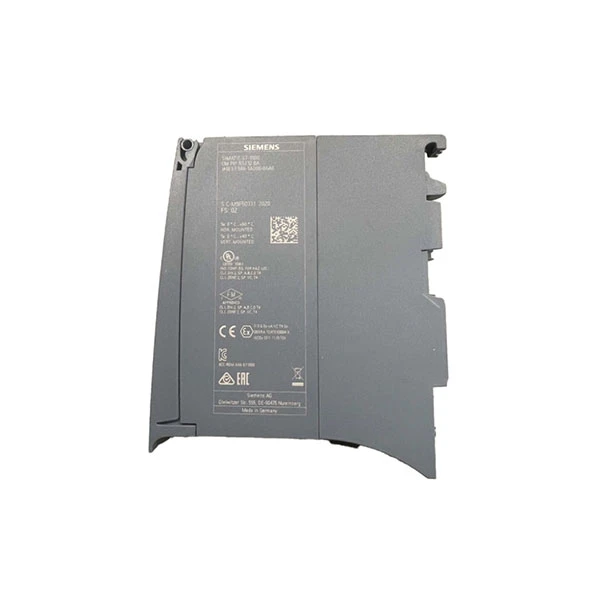

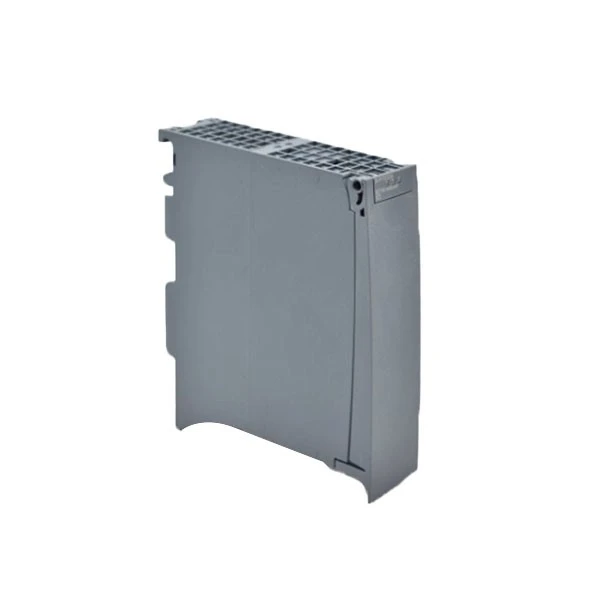

Siemens 6ES7540-1AD00-0AA0 เป็นโมดูลการสื่อสารที่เชื่อถือได้และใช้งานได้จริง ออกแบบมาสำหรับการใช้งานระบบอัตโนมัติทางอุตสาหกรรม Siemens 6ES7540-1AD00-0AA0 มีการเชื่อมต่อ D-sub 9 พินเป็นอินเทอร์เฟซทางกายภาพ ซึ่งเป็นประเภทอินเทอร์เฟซทั่วไปและเรียบง่ายในอุปกรณ์อุตสาหกรรม โดยมีอัตราการส่งข้อมูลสูงสุด 19.2 kbit/s และความยาวสายเคเบิลสูงสุด 15 เมตร ซึ่งเพียงพอที่จะรองรับข้อกำหนดด้านการสื่อสารในชีวิตประจำวันของไซต์อุตสาหกรรมส่วนใหญ่ โมดูลรับพลังงานผ่านบัสแบ็คเพลน โดยมีอัตราสิ้นเปลืองกระแสไฟอยู่ที่ 50 mA และการใช้พลังงานโดยทั่วไปอยู่ที่ 0.6 W ซึ่งประหยัดพลังงานและจะไม่สร้างความตึงเครียดให้กับระบบควบคุมทั้งหมดจนเกินไป

Siemens 6ES7540-1AD00-0AA0 รองรับโปรโตคอลการสื่อสารมาตรฐานต่างๆ รวมถึง Freeport, 3964(R) และ USS โปรโตคอล Freeport และ 3964(R) อนุญาตให้มีความยาวเทเลแกรมสูงสุด 1 kbyte โดยมีบิตข้อมูล 7 หรือ 8 บิต, 1 หรือ 2 บิตหยุด และการตั้งค่าพาริตีที่หลากหลาย รวมถึงไม่มี คู่ คี่ เสมอ 1 และ 0 เสมอ โปรโตคอล USS ได้รับการออกแบบมาโดยเฉพาะสำหรับการเชื่อมต่อตัวแปลงความถี่ของ Siemens ช่วยให้การแลกเปลี่ยนข้อมูลระหว่างระบบ S7-1500 และตัวแปลงความถี่มีประสิทธิภาพมากขึ้น นอกจากนี้ Siemens 6ES7540-1AD00-0AA0 ยังมีบัฟเฟอร์โทรเลขขนาด 2 กิโลไบต์ที่สามารถรองรับโทรเลขได้สูงสุด 255 ตัว ป้องกันข้อมูลสูญหายระหว่างการสื่อสาร

Siemens 6ES7540-1AD00-0AA0 ติดตั้งและกำหนดค่าได้ตรงไปตรงมา ใช้กลไกการติดตั้งรางมาตรฐานของ S7-1500 และอาจติดตั้งอย่างรวดเร็วบนรางยึด อาจกำหนดค่าโดยใช้ TIA Portal V12 หรือสูงกว่า หรือขั้นตอนที่ 7 V5.5 SP2 หรือสูงกว่าโดยใช้ไฟล์ GSD ทำให้ตรงไปตรงมาและสะดวกสำหรับผู้ปฏิบัติงานและพนักงานซ่อมบำรุง โมดูลยังมีไฟ LED แสดงสถานะ 4 ดวง ได้แก่ ไฟ RUN สีเขียว ข้อผิดพลาดสีแดง และไฟ RxD และ TxD สีเหลือง ข้อบ่งชี้เหล่านี้แสดงสภาพการทำงานของโมดูลอย่างชัดเจน เช่น โมดูลทำงานตามปกติหรือไม่ มีปัญหาหรือไม่ และกำลังรับหรือส่งข้อมูล ซึ่งมีประโยชน์ในการตรวจจับข้อผิดพลาด
