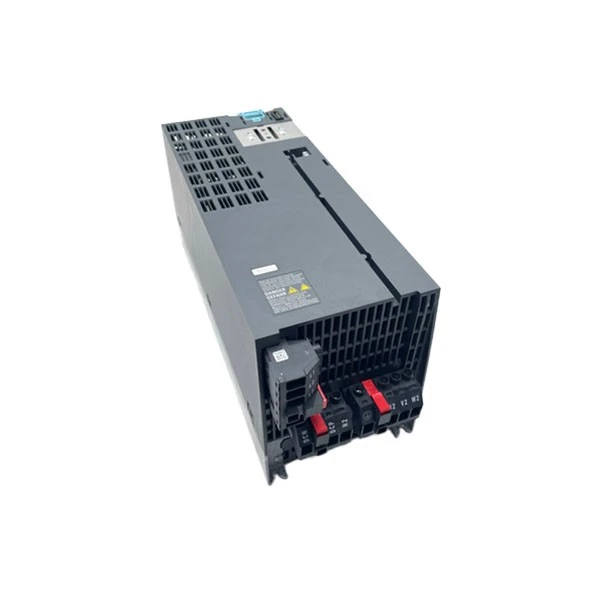

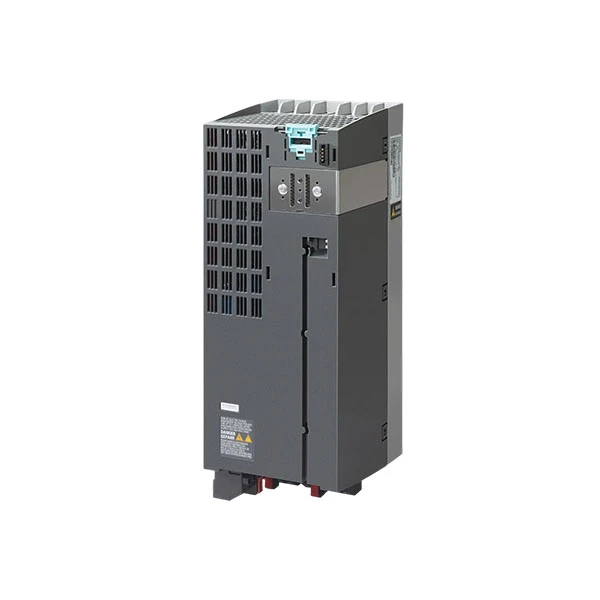

ซีเมนส์ 6SL3210-1PE23-3UL0

ยี่ห้อ:ซีเมนส์
แบบอย่าง:6SL3210-1PE23-3UL0

สถานการณ์สินค้าคงคลัง:สินค้ามีอยู่ในสต็อก

คุณสมบัติของผลิตภัณฑ์

Siemens 6SL3210-1PE23-3UL0 เป็นโมดูลพลังงานระดับสูงสุดจากตระกูล SINAMICS G120 โดยเฉพาะรุ่น PM240-2 มีไว้สำหรับการใช้งานระบบอัตโนมัติทางอุตสาหกรรม และให้การสนับสนุนกำลังที่เชื่อถือได้สำหรับระบบขับเคลื่อนมอเตอร์ Siemens 6SL3210-1PE23-3UL0 ซึ่งเป็นส่วนประกอบสำคัญของระบบควบคุมอุตสาหกรรม ทำงานบนแรงดันไฟฟ้ากระแสสลับ 3 เฟสตั้งแต่ 380V ถึง 480V โดยมีความถี่อินพุตตั้งแต่ 47Hz ถึง 63Hz มีโหมดโอเวอร์โหลดสองโหมดเพื่อรองรับสภาพการทำงานที่แตกต่างกัน ในโหมดโอเวอร์โหลดเบา (LO) สามารถจ่ายพลังงานได้ 15kW โดยมีกระแสไฟพิกัด 32A ทำให้เหมาะสำหรับอุปกรณ์ต่างๆ เช่น พัดลมและปั๊ม ในโหมดโหลดเกินพิกัดหนัก (HO) จะส่งกำลัง 11kW ที่กระแสไฟพิกัด 26A ทำให้เหมาะสำหรับสายพานลำเลียงและเครื่องผสม

Siemens 6SL3210-1PE23-3UL0 มีเครื่องบดสับเบรกในตัว ซึ่งช่วยให้หยุดมอเตอร์ได้อย่างรวดเร็วและปลอดภัยโดยไม่ต้องใช้อุปกรณ์เพิ่มเติมใดๆ มีระดับการป้องกัน IP20 จึงต้องเก็บไว้ในตู้ไฟฟ้าเพื่อให้แน่ใจว่าการทำงานถูกต้อง โมดูลนี้มีความสูง 355 มม. กว้าง 140 มม. และลึก 165 มม. ทำให้มีขนาดกะทัดรัดและง่ายต่อการเสียบเข้ากับแผงควบคุมส่วนใหญ่ สามารถใช้งานร่วมกับเฟิร์มแวร์หน่วยควบคุมเวอร์ชัน V4.6 ซึ่งรองรับทั้งการควบคุม V/f และเวกเตอร์เพื่อการปรับความเร็วที่แน่นอน

Siemens 6SL3210-1PE23-3UL0 เป็นไปตามมาตรฐานสากลต่างๆ รวมถึง EN 60721-3 และ EN 61800-5-1 ซึ่งรับประกันการปฏิบัติตามข้อกำหนดและความปลอดภัยในการใช้งานทั่วโลก สามารถทำงานได้ในอุณหภูมิตั้งแต่ -10 องศา ถึง +50 องศา ขึ้นอยู่กับโหมดโอเวอร์โหลด และสามารถทนต่อความชื้นสัมพัทธ์ 5-95% โดยไม่มีการควบแน่น โมดูลจ่ายไฟนี้ยังรองรับโปรโตคอลการสื่อสารทางอุตสาหกรรม เช่น PROFIBUS และ PROFINET ซึ่งช่วยให้สามารถรวมเข้ากับส่วนประกอบระบบอัตโนมัติอื่นๆ ได้อย่างง่ายดาย

ข้อมูลจำเพาะ

แบบอย่าง	6SL3210-1PE23-3UL0
ซีรี่ส์ผลิตภัณฑ์	โมดูลพลังงาน SINAMICS G120 PM240-2
ประเภทสินค้า	ไม่มีตัวกรอง พร้อมตัวสับเบรกในตัว
ระดับการป้องกัน	IP20
แรงดันไฟฟ้าอินพุตที่กำหนด	3AC 380-480V ±10%
ความถี่อินพุต	47-63 เฮิรตซ์
กำลังไฟพิกัด	15 กิโลวัตต์ (20 แรงม้า)
จัดอันดับปัจจุบัน	32 A

ข้อควรระวัง

เมื่อติดตั้ง Siemens 6SL3210-1PE23-3UL0 ให้คำนึงถึงเกรดการป้องกัน IP20 โมดูลจ่ายไฟ SINAMICS G120 PM240-2 นี้ไม่กันน้ำหรือกันฝุ่นเพียงพอสำหรับการใช้งานกลางแจ้ง จึงต้องเก็บไว้ในตู้ไฟฟ้าแบบปิด ตรวจสอบให้แน่ใจว่าตู้มีการระบายอากาศที่ดีเพื่อป้องกันไม่ให้ฝุ่นสะสมบนโมดูลและทำให้เกิดความร้อนสูงเกินไป นอกจากนี้ ช่างไฟฟ้าที่มีความชำนาญควรดูแลกระบวนการติดตั้งเพื่อให้แน่ใจว่าการเดินสายไฟของแหล่งจ่ายไฟสามเฟส 380-480V ถูกต้อง หลีกเลี่ยงการลัดวงจรหรือความเสียหายของอุปกรณ์ที่เกิดจากการเชื่อมต่อที่ไม่ถูกต้อง

Siemens 6SL3210-1PE23-3UL0 มีเกณฑ์ด้านสิ่งแวดล้อมบางประการเพื่อให้แน่ใจว่าการทำงานมีเสถียรภาพ ช่วงอุณหภูมิในการทำงานเปลี่ยนแปลงขึ้นอยู่กับโหมดโอเวอร์โหลด: -10 องศาถึง +40 องศาสำหรับการโอเวอร์โหลดเล็กน้อย (LO) และ -10 องศาถึง +50 องศาสำหรับการโอเวอร์โหลดหนัก (H O) อย่าใช้โมดูลในสถานการณ์ที่เกินช่วงอุณหภูมินี้ เนื่องจากจะทำให้อายุการใช้งานสั้นลงและทำให้เกิดการแจ้งเตือนข้อผิดพลาด ในขณะเดียวกัน เพื่อให้เป็นไปตามข้อกำหนด IEC 60068-2-6 และ IEC 60068-2-27 ควรรักษาความชื้นสัมพัทธ์ให้อยู่ระหว่าง 5% ถึง 95% โดยไม่มีการควบแน่น และไม่ควรวางโมดูลไว้ใกล้แหล่งกำเนิดการสั่นสะเทือนหรือสนามแม่เหล็กแรงสูง

ตรวจสอบให้แน่ใจว่า Siemens 6SL3210-1PE23-3UL0 เข้ากันได้กับเฟิร์มแวร์เวอร์ชัน V4.6 ของชุดควบคุม การใช้เฟิร์มแวร์ที่เข้ากันไม่ได้อาจส่งผลให้เกิดข้อผิดพลาดในการทำงานหรือการควบคุมมอเตอร์ที่ไม่น่าเชื่อถือ ตัวสับเบรกในตัวของโมดูลมีไว้เพื่อการเบรกอย่างรวดเร็ว แต่คุณต้องเชื่อมต่อตัวต้านทานเบรกที่เหมาะสมหากจำเป็น การใช้ตัวต้านทานที่ไม่เข้าเกณฑ์อาจทำให้ชอปเปอร์เสียหายได้ เมื่อเปลี่ยนความถี่เอาท์พุต (0-550 Hz) และความถี่พัลส์ (ค่าเริ่มต้น 4 kHz) ให้ทำการปรับเปลี่ยนตามความต้องการที่แท้จริงของมอเตอร์ แทนที่จะปรับแบบสุ่ม

คำถามที่พบบ่อย

ถาม: Siemens 6SL3210-1PE23-3UL0 คืออะไรกันแน่ และใช้เพื่ออะไร

ตอบ: Siemens 6SL3210-1PE23-3UL0 คือโมดูลพลังงาน SINAMICS G120 หรือที่รู้จักกันในชื่อไดรฟ์ความถี่แปรผัน (VFD) เป็นองค์ประกอบหลักในการแปลงกำลังไฟฟ้ากระแสสลับความถี่คงที่ขาเข้าให้เป็นแรงดันไฟฟ้าและความถี่ที่แปรผัน ทำให้สามารถควบคุมความเร็วและแรงบิดของมอเตอร์ไฟฟ้ากระแสสลับสามเฟสได้อย่างแม่นยำ รุ่นเฉพาะนี้เป็นโมดูล 0.75 kW (1 HP) มีไว้สำหรับการใช้งานที่มีสมรรถนะมาตรฐาน ทำให้เหมาะสำหรับปั๊ม พัดลม สายพานลำเลียง และเกียร์พื้นฐานในระบบอัตโนมัติทางอุตสาหกรรม

ถาม: ชุดควบคุมรวมอยู่ในโมดูล 6SL3210-1PE23-3UL0 หรือไม่

ตอบ: ไม่ ระบบ Siemens SINAMICS G120 มีสถาปัตยกรรมแบบโมดูลาร์ 6SL3210-1PE23-3UL0 เป็นโมดูลพลังงานเท่านั้น เพื่อให้ไดรฟ์เสร็จสมบูรณ์ ให้จับคู่กับชุดควบคุม SINAMICS G120 แยกต่างหาก (เช่น CU250S-2) หน่วยควบคุมประกอบด้วยระบบอัจฉริยะ ชุดพารามิเตอร์ และอินเทอร์เฟซการสื่อสาร/การกำหนดค่า (เช่น PROFINET, PROFIBUS หรือ USS) ความเป็นโมดูลนี้ให้ความยืดหยุ่นเป็นพิเศษสำหรับการจัดการชิ้นส่วนอะไหล่และการปรับเปลี่ยนระบบ
